Как правильно делать сход развал

Сход-развал – это регулировка углов установки колес, влияющая на управляемость, износ шин и расход топлива. Ошибка даже в 0,5 градуса может сократить ресурс покрышек на 20–30%. Профессиональная настройка стоит 1500–3000 рублей, но при наличии инструментов и точных данных можно выполнить работу самостоятельно. Для этого потребуются: лазерный нивелир (или отвес), рулетка с точностью до 1 мм, домкрат, ключи на 17–19, штангенциркуль и ровная площадка.

Перед началом проверьте давление в шинах – оно должно соответствовать заводским значениям (±0,1 атм). Измерьте люфт в подшипниках ступиц: допустимое значение – не более 0,1 мм. Если люфт больше, замените подшипники. Также убедитесь в отсутствии деформаций рычагов подвески и рулевых тяг – даже небольшой изгиб исказит результаты.

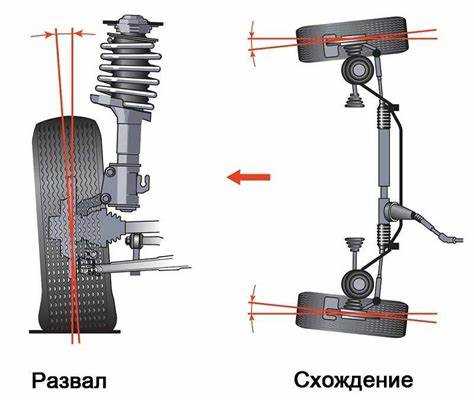

Основные углы, которые нужно отрегулировать: развал (наклон колеса относительно вертикали), схождение (угол между плоскостью вращения колеса и продольной осью автомобиля) и кастер (наклон оси поворота колеса). Для большинства легковых автомобилей допустимые значения: развал – от -0°30′ до +0°30′, схождение – от -3 до +3 мм, кастер – от 1° до 3°. Точные параметры указаны в руководстве по эксплуатации.

Начните с развала. Поднимите автомобиль на домкрате, установите колесо строго вертикально. Приложите лазерный нивелир к ободу диска и замерьте угол между лучом и вертикальной линией. Если значение выходит за пределы нормы, ослабьте болты крепления стойки амортизатора и отрегулируйте угол, перемещая верхнюю часть стойки. Затяните болты моментом 80–100 Н·м.

Для регулировки схождения используйте штангенциркуль или специальную линейку. Замерьте расстояние между внутренними краями дисков спереди и сзади на уровне оси колеса. Разница между передним и задним расстоянием должна соответствовать заводским параметрам. Если схождение нарушено, ослабьте контргайки на рулевых тягах и вращайте тяги до достижения нужного значения. После регулировки затяните контргайки моментом 50–70 Н·м.

Кастер регулируется реже, так как его изменение требует замены или доработки деталей подвески. Если угол не соответствует норме, проверьте состояние сайлентблоков и рычагов. В большинстве случаев корректировка кастера возможна только на специализированном стенде.

После завершения работ проведите тестовый заезд. Автомобиль не должен тянуть в сторону, руль должен возвращаться в исходное положение после поворота. Если замечены отклонения, повторите замеры и регулировку. Помните: точность настройки зависит от качества инструментов и соблюдения последовательности действий.

Сход-развал своими руками: пошаговая инструкция

Для регулировки развала используйте эксцентриковые болты на стойках МакФерсон (у большинства легковых авто) или шайбы на рычагах (у заднеприводных моделей). Нормативные значения для большинства автомобилей: развал передних колес – от -0°30′ до +0°30′, схождение – от 0 до +3 мм (для заднеприводных) или от -1 до +1 мм (для переднеприводных). Проверьте параметры по таблице:

После регулировки затяните контргайки с моментом, указанным в мануале (обычно 80–120 Н·м), и повторно проверьте параметры. Если значения не укладываются в допуск, осмотрите сайлентблоки, шаровые опоры и рулевые тяги на износ – зазоры в подвеске искажают результаты.

Какие инструменты и приспособления понадобятся для самостоятельной регулировки

Для точной настройки схода-развала потребуется базовый набор инструментов, адаптированный под конструкцию подвески вашего автомобиля. Обязателен набор ключей с головками от 10 до 22 мм – чаще всего используются 13, 17 и 19 мм для регулировочных болтов на стойках Макферсон или рычагах многорычажной подвески. Для японских и корейских моделей могут понадобиться ключи на 12 и 14 мм, для европейских – Torx T40–T55 или шестигранники на 5–8 мм. Проверьте заранее тип крепежа в сервисной документации.

Регулировочные шайбы или эксцентриковые болты – критически важный элемент для изменения углов. Стандартные шайбы имеют толщину от 0,5 до 3 мм с шагом 0,5 мм, но для некоторых автомобилей (например, Subaru или Mitsubishi) требуются специальные шайбы с проточками или несимметричной формой. Приобретите комплект с запасом: минимальный набор – 10 штук каждого типоразмера. Для эксцентриков проверьте диапазон регулировки – обычно он составляет ±2–3° от заводского положения.

Измерительное оборудование определяет точность работы. Лазерный уровень с магнитным основанием (например, Bosch GLL 3-80) или механический отвес с грузом на 200–300 г позволят выставить колеса в одной плоскости. Для контроля схождения используйте раздвижную линейку с точностью до 0,5 мм – подойдет модель с диапазоном 800–1500 мм. Альтернатива – цифровой штангенциркуль с глубиномером, но его погрешность выше при измерении на неровной поверхности.

Подъемник или смотровая яма – не обязательны, но упрощают доступ к регулировочным элементам. При работе на домкрате используйте страховочные стойки грузоподъемностью не менее 2 тонн и противооткатные упоры под колеса. Для вывешивания автомобиля подойдет гидравлический домкрат с подъемной силой от 2,5 тонн – проверьте его состояние перед началом работ, особенно уплотнения и клапаны. Избегайте подъема за пороги или рычаги подвески.

Дополнительные приспособления сэкономят время и повысят точность. Пластиковые клинья для фиксации рулевого колеса в нулевом положении (толщина 5–8 мм) предотвратят смещение при регулировке. Магнитные держатели для лазерного уровня или отвеса крепятся к диску колеса и исключают вибрации. Для автомобилей с низкопрофильной резиной (высота профиля менее 45 мм) потребуются адаптеры для линейки – металлические пластины толщиной 3–5 мм, компенсирующие зазор между ободом и шиной.

Не пренебрегайте средствами защиты и вспомогательными инструментами. Динамометрический ключ с диапазоном 30–150 Н·м обязателен для затяжки болтов с указанным моментом – перетяжка или недотяжка приведут к деформации деталей. Используйте проникающую смазку (WD-40 Specialist или аналоги) для ржавых соединений, но избегайте попадания на резиновые пыльники. Для очистки резьбы подойдет металлическая щетка и наждачная бумага зернистостью P120. Храните инструменты в закрытом ящике – пыль и влага ускоряют износ измерительных приборов.

Как подготовить автомобиль и рабочее место перед началом работ

Перед регулировкой схода-развала проверьте давление в шинах – оно должно соответствовать рекомендациям производителя, указанным на наклейке в проеме водительской двери или в руководстве по эксплуатации. Неравномерное давление исказит результаты измерений. Осмотрите подвеску на предмет износа: люфт в шаровых опорах, сайлентблоках или рулевых наконечниках свыше 0,5 мм сделает регулировку бессмысленной. Поднимите автомобиль на подъемнике или установите на ровную площадку с твердым покрытием (бетон, асфальт) – уклон более 1° повлияет на точность.

Очистите колесные диски от грязи и ржавчины, особенно в местах крепления адаптеров для стенда или отвесов. Проверьте биение дисков: радиальное – не более 0,5 мм, осевое – до 1 мм. Если значения превышены, замените или отбалансируйте диски. Снимите грузы с багажника и салона, оставив только запасное колесо и штатный инструмент. Залейте топливо до уровня не менее 1/4 бака – смещение центра тяжести при пустом баке исказит геометрию.

Подготовьте инструменты: динамометрический ключ с диапазоном 30–150 Н·м для контроля затяжки болтов, набор шестигранников и торцевых головок (размеры зависят от модели автомобиля), домкрат с подставками грузоподъемностью не менее 1,5 тонны на точку. Для измерений потребуются штангенциркуль с точностью 0,1 мм, лазерный уровень или отвес с грузом 200–300 г. Рабочая зона должна быть освещена равномерно – используйте переносные LED-прожекторы с цветовой температурой 4000–5000 К.

Заблокируйте рулевое колесо в положении «прямо» с помощью фиксатора или стяжки, предварительно убедившись, что колеса стоят параллельно продольной оси автомобиля. Подложите противооткатные упоры под задние колеса (даже на подъемнике) – смещение автомобиля во время работ приведет к ошибкам. Если регулировка выполняется на земле, вывесите переднюю ось на подставках, оставив задние колеса на поверхности, или наоборот – в зависимости от конструкции подвески. Проверьте свободный ход педалей: тормозная система должна быть исправна, чтобы исключить случайное движение автомобиля.

Пошаговая проверка и настройка углов установки передних колес

Перед началом работ убедитесь, что автомобиль стоит на ровной горизонтальной площадке с твердым покрытием. Давление в шинах должно соответствовать заводским рекомендациям – отклонение даже на 0,2 бара повлияет на точность измерений. Подвеска должна быть в исправном состоянии: проверьте амортизаторы, сайлентблоки, шаровые опоры и рулевые наконечники на люфт. Загрузите автомобиль так, как он эксплуатируется чаще всего – полный бак топлива, запасное колесо, инструменты.

Для измерений потребуются: лазерный или оптический стенд сход-развала (можно использовать самодельные приспособления с отвесами и линейками), домкрат, ключи на 17–19 мм, шестигранники (если регулировка предусмотрена конструкцией), штангенциркуль или рулетка с точностью до 1 мм. Если используете механические приборы, закрепите их на колесах строго перпендикулярно диску – смещение на 2–3 мм даст погрешность до 0,3°.

Проверка начинается с угла продольного наклона оси поворота (кастора). Установите колеса прямо, зафиксируйте руль. На большинстве автомобилей кастор не регулируется, но его отклонение от нормы (обычно 1–4°) указывает на износ деталей подвески или последствия ДТП. Измерьте расстояние от верхней и нижней точек стойки до контрольной точки на кузове – разница должна соответствовать спецификации производителя. Например, для ВАЗ-2108 норма – 1°30’±30′.

• Развал: угол между вертикалью и плоскостью вращения колеса. Измеряется в градусах и минутах. Для переднеприводных автомобилей оптимальное значение – 0°±30′, для заднеприводных – до -1° (отрицательный развал).
• Схождение: разница расстояний между передними и задними кромками колес в горизонтальной плоскости. Измеряется в миллиметрах или градусах. Для большинства легковых автомобилей нормой считается 0–2 мм (схождение «в плюс»).
• Поперечный наклон оси поворота: угол между вертикалью и осью поворота колеса в поперечной плоскости. Влияет на стабилизацию рулевого управления. Типичные значения – 5–10°.

Для проверки развала закрепите измерительный прибор на колесе. Совместите пузырек уровня с нулевой отметкой. Снимите показания – если они выходят за пределы допуска, ослабьте болты крепления стойки к поворотному кулаку (обычно два болта на 17 мм) и отрегулируйте угол эксцентриковым болтом или шайбами. На автомобилях с многорычажной подвеской регулировка может осуществляться изменением длины поперечного рычага. После каждого изменения затягивайте болты моментом, указанным в мануале (например, 80–100 Н·м).

Схождение измеряется двумя способами: по внутренним или наружным кромкам шин. Выберите точки на одной высоте от земли (например, 200 мм) и замерьте расстояние между ними спереди и сзади. Разница – это схождение. Для регулировки ослабьте контргайки на рулевых тягах (ключ на 19 мм) и вращайте тягу, изменяя ее длину. Один полный оборот тяги меняет схождение на 2–3 мм. После регулировки проверьте, чтобы рулевое колесо стояло ровно при прямолинейном движении – иначе откорректируйте длину обеих тяг симметрично.

После настройки всех углов проведите тестовый заезд на скорости 60–80 км/ч. Автомобиль должен сохранять прямолинейное движение без подруливаний, а руль – возвращаться в исходное положение после поворота. Если наблюдается увод в сторону, проверьте развал на противоположном колесе – разница между левым и правым не должна превышать 0,5°. При несимметричном износе шин (пилообразный рисунок) увеличьте схождение на 0,5–1 мм.

Фиксируйте все измеренные значения в таблице для сравнения с заводскими параметрами. Например:

Повторяйте измерения после пробега 500–1000 км – углы могут измениться из-за осадки подвески.

Особенности регулировки развала и схождения на разных типах подвески

На подвеске типа McPherson регулировка развала выполняется смещением стойки в верхнем креплении или установкой эксцентриковых болтов. Стандартный диапазон регулировки – от -1° до +1°, но на некоторых моделях (например, Volkswagen Golf MK5) допускается корректировка до ±2° за счет специальных шайб. Схождение настраивается изменением длины рулевых тяг, при этом важно контролировать равномерность затяжки контргаек с моментом 40–50 Н·м.

Многорычажная подвеска требует последовательной регулировки каждого рычага. Развал настраивается эксцентриками на нижних или верхних рычагах (например, на BMW E60 – нижний рычаг с эксцентриком 12 мм). Схождение корректируется через рулевые наконечники или регулировочные муфты на продольных тягах. На автомобилях с адаптивной подвеской (Mercedes W221) перед регулировкой необходимо отключить систему ABC, иначе данные будут искажены.

На зависимой подвеске (мост или балка) развал обычно не регулируется – его значение фиксировано конструкцией. Исключение – некоторые коммерческие автомобили (Ford Transit), где развал корректируется прокладками под шкворнями. Схождение настраивается вращением поперечной тяги или муфт на продольных тягах. На грузовых автомобилях (КамАЗ) допуск по схождению составляет ±3 мм, а невязка между колесами не должна превышать 1 мм.

Подвеска типа Double Wishbone позволяет регулировать развал как на верхнем, так и на нижнем рычаге. На Honda Accord 7-го поколения верхний рычаг оснащен эксцентриком 14 мм, а нижний – регулировочными шайбами толщиной 0,5–2 мм. Схождение настраивается через рулевые тяги, но на некоторых моделях (Lexus LS430) требуется предварительная центровка рулевого колеса с помощью сканера для сброса нулевого положения.

На спортивных автомобилях с регулируемой подвеской (Porsche 911 GT3) развал настраивается в диапазоне от -3° до -5° для улучшения сцепления в поворотах. Для этого используются специальные пластины с овальными отверстиями под крепеж стойки. Схождение выставляется в «нулевое» положение или с небольшим отрицательным значением (-1 мм) для стабильности на прямой. На трековых автомобилях регулировку проводят с учетом температуры шин и давления в них.

На автомобилях с пневмоподвеской (Audi A8 D4) перед регулировкой необходимо выставить кузов в «нулевое» положение через диагностический сканер. Развал корректируется эксцентриками на нижних рычагах, но после регулировки требуется повторная калибровка датчиков уровня кузова. Схождение настраивается стандартным способом, однако на моделях с активным рулевым управлением (BMW 7-й серии) необходимо отключить систему Integral Active Steering, иначе руль будет смещен.

На внедорожниках с неразрезным мостом (Toyota Land Cruiser 80) развал не регулируется, но его можно изменить установкой проставок под шкворни или заменой шкворневых втулок. Схождение настраивается вращением поперечной тяги, при этом важно учитывать люфт в шаровых опорах – допустимое значение не более 0,5 мм. На автомобилях с блокировкой дифференциала (Mercedes G-Class) регулировку проводят только на ровной поверхности с выключенной блокировкой.

На электромобилях с индивидуальным приводом колес (Tesla Model S) регулировка схождения требует отключения системы стабилизации и рекуперативного торможения. Развал настраивается эксцентриками на нижних рычагах, но после регулировки необходимо обнулить данные датчиков угла поворота руля через сервисное меню. На моделях с пневмоподвеской (Porsche Taycan) перед регулировкой кузов поднимают на максимальную высоту для доступа к регулировочным элементам.
