Как поставить противотуманки на ладу икс рей

Lada XRAY в базовой комплектации не оснащается противотуманными фарами (ПТФ), хотя их наличие значительно улучшает видимость в условиях тумана, дождя или снегопада. Заводская проводка для ПТФ предусмотрена только в версиях Comfort и Luxe, но при желании установить их можно и на базовую модель. Для этого потребуются сами фары (артикул 8450006999 для оригинальных ПТФ), кнопка включения (артикул 8450007000), реле и комплект проводов с предохранителем.

Перед началом работ необходимо учесть несколько ключевых моментов. Во-первых, штатные бамперы XRAY имеют заглушки под ПТФ, но их придется вырезать или заменить на специальные вставки с отверстиями. Во-вторых, подключение требует доступа к блоку предохранителей и монтажному блоку, расположенному под панелью приборов. В-третьих, для корректной работы ПТФ необходимо активировать соответствующую функцию в ЭБУ через диагностический сканер или адаптер ELM327 с программой OpenDiag.

Процесс установки включает несколько этапов: демонтаж бампера, подключение проводки, монтаж реле и кнопки, а также настройка электрической цепи. Особое внимание стоит уделить изоляции соединений и правильному подбору сечения проводов – минимальное сечение для силовых линий должно составлять 1,5 мм², а для управляющих – 0,75 мм². Неправильное подключение может привести к короткому замыканию или выходу из строя блока управления.

Если в автомобиле отсутствует штатная проводка для ПТФ, потребуется проложить новые провода от фар до монтажного блока. Для этого удобно использовать гофру и пластиковые хомуты, чтобы избежать повреждения изоляции и обеспечить аккуратный монтаж. Кнопку включения ПТФ можно установить в свободное гнездо на центральной консоли или заменить одну из заглушек на панели приборов.

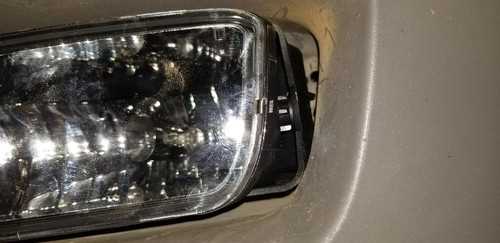

Какие инструменты и материалы понадобятся для монтажа

Для установки противотуманных фар на Lada XRAY потребуется набор инструментов, адаптированный под специфику автомобиля. Базовый комплект включает торцевые головки на 8, 10 и 13 мм с удлинителем, крестовую и плоскую отвёртки, пассатижи, нож для зачистки проводов и мультиметр для проверки цепей. Обязательны клеммные колодки типа «мама-папа» (2,8–4,8 мм), термоусадочные трубки диаметром 4–6 мм и изолента ПВХ. Для демонтажа переднего бампера потребуется пластиковая лопатка или специальный съёмник клипс, чтобы избежать повреждения креплений.

В таблице ниже приведён перечень основных расходных материалов с указанием артикулов для оригинальных и аналоговых комплектующих:

Дополнительно понадобятся гофра для проводов диаметром 10–12 мм (длина не менее 3 м), хомуты пластиковые 3,6×200 мм для фиксации жгута, а также герметик для фар (например, ABRO WS-904) для защиты контактов от влаги. Если штатная проводка не предусматривает подключение ПТФ, потребуется блок управления кузовной электроникой (БУКЭ) с прошивкой, поддерживающей дополнительные функции, или отдельный контроллер, например, «Штат Х1-GSM». Для точной подгонки фар используйте регулировочный винт с шестигранником на 5 мм – он идёт в комплекте с оригинальными фарами, но может отсутствовать в аналогах.

Как правильно выбрать место для крепления противотуманных фар

На Lada XRAY штатные места для противотуманок (ПТФ) предусмотрены в бампере – два симметричных отверстия диаметром 90 мм, закрытые пластиковыми заглушками. Оптимальный вариант – использовать их, так как заводская разводка проводки и крепежные кронштейны уже адаптированы под эти точки. Если заглушки отсутствуют или повреждены, координаты центров отверстий: 320 мм от продольной оси автомобиля и 180 мм от нижней кромки бампера. Это обеспечивает правильный угол наклона светового пучка – 3–5° вниз, исключая ослепление встречных водителей.

При отсутствии штатных посадочных мест выбирайте зону на высоте 250–400 мм от дорожного полотна. Ниже – риск повреждения фар камнями и грязью, выше – снижение эффективности в тумане из-за отражения света от капель. Расстояние между фарами должно быть не менее 600 мм, чтобы избежать «слепых зон» по краям. Избегайте установки ближе 100 мм к краям бампера – это нарушает аэродинамику и увеличивает парусность на высоких скоростях.

Крепление на металлические элементы кузова предпочтительнее пластиковых: используйте кронштейны из нержавеющей стали толщиной 2–3 мм с резиновыми прокладками для гашения вибраций. В местах сверления отверстий обработайте металл антикоррозийным составом (например, «Мовилем» или битумной мастикой). Если бампер не имеет жесткой основы, закрепите фары на дополнительной поперечине из алюминиевого профиля 40×20 мм, зафиксированной к лонжеронам болтами М8.

Угол наклона ПТФ регулируйте по методу «5 метров»: на ровной площадке установите автомобиль перпендикулярно стене на расстоянии 5 м. Верхняя граница светового пятна должна быть на 100 мм ниже центра фар на стене. Для проверки используйте лазерный уровень или строительный отвес. Неправильный угол снижает дальность освещения на 30–40% и увеличивает рассеивание света в тумане.

Избегайте установки ПТФ рядом с радиаторной решеткой или воздухозаборниками – тепловые потоки от двигателя сокращают срок службы ламп и пластиковых рассеивателей. Минимальное расстояние до горячих элементов – 150 мм. При монтаже в нижней части бампера защитите фары металлической сеткой с ячейкой 10×10 мм или поликарбонатным щитком толщиной 3 мм, чтобы предотвратить повреждения от летящих камней.

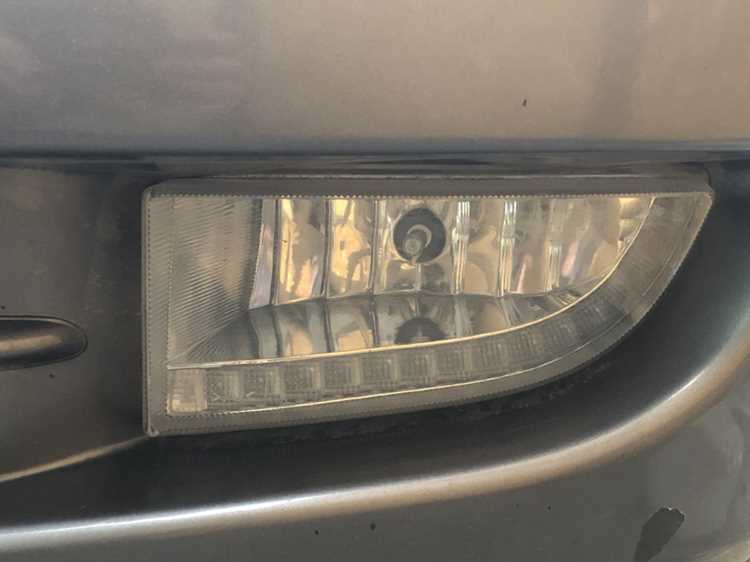

Подключение проводки противотуманок к штатной электрической системе

Штатная проводка Lada XRAY предусматривает возможность подключения противотуманных фар через блок управления кузовной электроникой (BCM). В жгуте под передним бампером найдите свободный разъём с маркировкой «PTF» – он расположен с правой стороны, за блоком предохранителей. Используйте его для подключения плюсового провода от реле противотуманок, избегая вмешательства в основную косу.

Для питания реле потребуется провод сечением не менее 1,5 мм², подключённый к клемме «30» реле. Минусовой провод (масса) закрепите на ближайшем болте кузова с надёжным контактом – например, на усилителе бампера или лонжероне. Избегайте использования саморезов или болтов с коррозией, так как это приведёт к падению напряжения и нестабильной работе фар.

Для интеграции в штатную систему управления освещением используйте блок BCM. В разъёме «X1» (серый, 24-контактный) найдите контакт «12» – он отвечает за сигнал включения противотуманок. Подключите к нему провод от кнопки управления, предварительно проверив наличие напряжения +12 В при активации режима «PTF» через диагностический сканер.

При подключении к штатной кнопке на панели приборов демонтируйте центральную консоль, чтобы получить доступ к разъёму кнопки. Провод с маркировкой «K» (обычно жёлто-чёрный) отвечает за управление противотуманками. Подпаяйте к нему провод от реле, используя термоусадочную трубку для изоляции. Убедитесь, что кнопка не конфликтует с другими функциями – например, режимом «Coming Home».

Для защиты цепи установите предохранитель на 15 А в плюсовой провод как можно ближе к источнику питания. Используйте держатель предохранителя с водонепроницаемым корпусом, закрепив его на моторном щите или под капотом. Избегайте размещения предохранителя в салоне, так как это усложнит доступ при необходимости замены.

Проверьте корректность подключения мультиметром: при включённом зажигании и активированных противотуманках напряжение на клемме «87» реле должно составлять 12–14 В. Если фары не загораются, прозвоните цепь на предмет обрывов или короткого замыкания. Особое внимание уделите качеству соединений – скрутки недопустимы, используйте обжимные гильзы или пайку с последующей изоляцией.

После завершения монтажа протестируйте работу противотуманок в разных режимах: при включённом и выключенном зажигании, с габаритами и без. Убедитесь, что фары отключаются автоматически при выключении зажигания или при переходе на дальний свет. При необходимости скорректируйте схему, добавив дополнительное реле или диод для стабилизации работы.

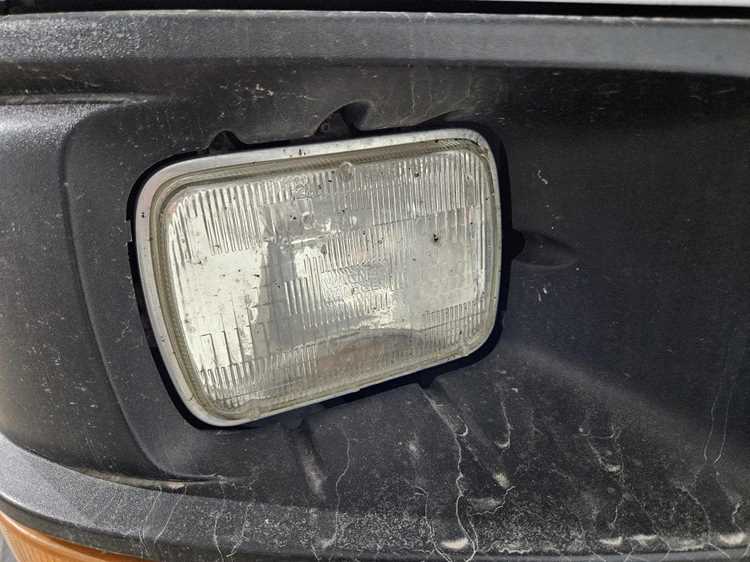

Настройка угла наклона и регулировка света противотуманных фар

Правильная настройка угла наклона противотуманных фар (ПТФ) на Lada XRAY критична для эффективности освещения и безопасности. Заводская инструкция рекомендует устанавливать верхнюю границу светового пятна на расстоянии 5 метров от автомобиля на уровне 10 см ниже центра фар. Для точной регулировки используйте ровную вертикальную поверхность (стена или экран) и горизонтальную площадку без уклона.

Перед началом работ проверьте давление в шинах (должно соответствовать норме для XRAY – 2.0 бар спереди, 2.2 бар сзади) и загрузите автомобиль: в багажнике разместите груз массой 75 кг (аналог веса пассажира). Это имитирует реальные условия эксплуатации. Расположите машину перпендикулярно стене на расстоянии 3 метра – так световое пятно будет четко видно.

• Отметьте на стене горизонтальную линию на высоте центра ПТФ (обычно 40–45 см от земли).
• Проведите вторую линию на 10 см ниже первой – это верхняя граница светового пятна.
• Включите ПТФ и закройте одну фару картоном, чтобы регулировать каждую отдельно.

Регулировочный винт расположен на задней стороне корпуса ПТФ (доступ через подкрылок). Вращайте его шестигранником на 5 мм: по часовой стрелке – свет опускается, против – поднимается. На XRAY шаг регулировки составляет примерно 0.5° за полный оборот винта. Проверяйте результат после каждого поворота, добиваясь совпадения верхней границы пятна с нижней линией на стене.

После настройки угла проверьте светораспределение: световое пятно должно быть симметричным, без резких переходов и «провалов». Если левая и правая фары светят неравномерно, откорректируйте положение лампы внутри корпуса – для этого ослабьте крепежные винты и сдвиньте отражатель. Избегайте касания стекла ПТФ руками: жировые следы приводят к перегреву и помутнению.

Для финальной проверки протестируйте фары на дороге с разметкой. На скорости 40–50 км/ч свет должен освещать полосу перед автомобилем на 20–25 метров, не слепя встречных водителей. Если ПТФ светят слишком высоко, уменьшите угол наклона на 0.2–0.3° и повторите регулировку. Запомните положение винта: при необходимости быстрой перенастройки (например, после замены лампы) это сэкономит время.

Проверка работоспособности и устранение возможных неисправностей

Если предохранитель исправен, прозвоните проводку мультиметром. Начните с проверки напряжения на разъеме ПТФ при включенном зажигании и габаритах: на контакте 1 (желтый провод) должно быть +12 В, на контакте 2 (черный провод) – масса. Отсутствие напряжения указывает на обрыв в цепи от реле К9 (в монтажном блоке моторного отсека) до фар. Реле проверяется заменой на заведомо исправное (например, реле К6 от звукового сигнала).

Распространенная проблема – окисление контактов в разъемах. Осмотрите колодки на ПТФ и в монтажном блоке: при наличии белого или зеленого налета очистите их спиртом и нанесите контактную смазку (например, Liqui Moly Electronic-Spray). Особое внимание уделите соединению массы (черный провод) – оно должно быть закреплено на неокрашенной металлической поверхности кузова, иначе возможны падения напряжения.

Если одна из фар не горит, проверьте лампу накаливания или светодиодный модуль (в зависимости от типа ПТФ). Для галогенных ламп H11 (стандарт для XRAY) характерен выход из строя нити накала – замените лампу, не касаясь колбы пальцами. У светодиодных ПТФ проверьте драйвер: при отсутствии свечения прозвоните его входные и выходные контакты. Напряжение на выходе должно быть в пределах 9–14 В.

При мерцании или неравномерном свечении ПТФ проверьте стабильность напряжения в бортовой сети. Подключите мультиметр к аккумулятору и запустите двигатель: при 2000 об/мин напряжение должно быть 13,8–14,4 В. Если оно ниже 13,5 В, возможны проблемы с генератором или регулятором напряжения. Также проверьте зарядку АКБ – разряженный аккумулятор может вызывать просадки напряжения при включении ПТФ.

Неправильная регулировка ПТФ приводит к ослеплению встречных водителей или недостаточной освещенности дороги. Для проверки установите автомобиль на ровной площадке в 5 метрах от стены. Включите ПТФ и отметьте центр светового пятна на стене: он должен быть на 10–15 см ниже уровня центров фар. Регулировка осуществляется винтами на корпусе ПТФ (обычно расположены сверху и сбоку). Если фары не регулируются, проверьте крепление к бамперу – возможно, ослабли болты.

При появлении запаха гари или дыма немедленно отключите ПТФ и проверьте проводку на предмет короткого замыкания. Осмотрите провода в местах изгибов (особенно у разъемов) – поврежденная изоляция может вызвать КЗ. Если проводка оплавилась, замените поврежденный участок, используя провода сечением не менее 1,5 мм². Для соединения используйте пайку или обжимные гильзы, изолируйте термоусадочной трубкой.

Особенности установки противотуманок на разные комплектации Lada XRAY

На XRAY в комплектации Optima отсутствует штатная проводка для ПТФ, что требует прокладки кабелей с нуля. Потребуется реле на 12В, предохранитель на 15А и провод сечением не менее 1,5 мм². Подключение выполняется через блок управления кузовной электроникой (BCM), где нужно активировать функцию ПТФ через диагностический сканер или перемычкой на контактах разъёма.

В Comfort и Luxe часть проводки уже присутствует – остаётся подключить только силовые провода к реле и лампам. Штатный разъём под ПТФ в бампере закрыт заглушками, которые легко демонтируются. Важно использовать оригинальные разъёмы с резиновыми уплотнителями, чтобы избежать попадания влаги в контакты.

Для Prestige и Exclusive с LED-фарами установка галогенных ПТФ возможна, но требует замены штатного блока управления светом на версию с поддержкой дополнительных огней. Альтернатива – установка LED-противотуманок с совместимым драйвером, что исключает необходимость модификации проводки. Мощность LED-ламп не должна превышать 25 Вт, иначе возможны ошибки бортового компьютера.

В модификациях с пакетом Off-Road бампер имеет усиленную конструкцию, что усложняет сверление отверстий под ПТФ. Рекомендуется использовать шаблон из картона для разметки, а сверление проводить с обратной стороны бампера, чтобы избежать сколов лакокрасочного покрытия. Крепёжные кронштейны лучше заказать у дилера – универсальные аналоги часто не совпадают по посадочным местам.

На автомобилях с климат-контролем блок управления кондиционером расположен рядом с монтажным блоком, что ограничивает доступ к свободным контактам. Для подключения ПТФ используйте отдельный предохранитель и реле, закреплённые на штатных шпильках под капотом. Избегайте врезки в провода климат-системы – это может вызвать сбои в её работе.

При установке на XRAY с автоматической коробкой передач учитывайте, что блок управления трансмиссией чувствителен к скачкам напряжения. Подключайте ПТФ через стабилизатор напряжения или используйте реле с защитой от перенапряжения. Проверьте заземление – плохой контакт может вызвать ложные ошибки в системе диагностики.

В версиях с мультимедийной системой Media Navigation активация ПТФ через меню головного устройства возможна только после обновления прошивки до версии 2.17 и выше. Без обновления индикация на экране работать не будет, даже если физическое подключение выполнено корректно. Прошивку можно скачать с официального сайта Lada или установить через дилерский центр.

Для всех комплектаций критически важно соблюдать полярность при подключении ламп. На XRAY используется отрицательное управление ПТФ – масса подаётся через реле, а плюс берётся от замка зажигания. Ошибка в полярности приведёт к короткому замыканию или выходу из строя блока BCM. После установки обязательно проверьте работу ПТФ в режиме габаритов и ближнего света – они должны включаться только при включённом ближнем свете.
