Как подключить кнопку с подсветкой 3 контакта

Кнопки с подсветкой на три контакта – распространённый элемент в схемах управления, индикации и DIY-проектах. В отличие от двухконтактных аналогов, они совмещают функцию переключателя и светодиодной индикации, что требует точного подключения. Типичная распиновка: два контакта для механического переключателя (NO/NC или COM) и один – для подсветки (анод/катод светодиода). Ошибка в полярности приведёт к неработающей подсветке или короткому замыканию.

Для подключения потребуется: кнопка с подсветкой (например, 12V LED Tactile Switch), источник питания (5–24 В в зависимости от модели), резистор для ограничения тока светодиода (обычно 220–1 кОм), мультиметр и паяльник. Перед монтажом проверьте документацию кнопки: у некоторых моделей подсветка запитывается отдельно от переключателя, у других – через общий контакт. Используйте схему с разделением цепей, если требуется независимое управление светодиодом.

Напряжение питания подсветки часто ниже номинала кнопки. Например, кнопка на 12 В может иметь светодиод, рассчитанный на 3–5 В. В этом случае резистор подбирается по формуле: R = (Uпитания – Uсветодиода) / Iсветодиода. Для стандартного светодиода с током 20 мА и напряжением 2 В при питании 12 В резистор составит 500 Ом. Пренебрежение расчётом приведёт к перегреву или выходу светодиода из строя.

При пайке избегайте перегрева контактов – пластиковый корпус кнопки деформируется при температуре выше 200 °C. Используйте термоусадочную трубку для изоляции соединений. После сборки проверьте схему мультиметром в режиме прозвонки: замкните контакты кнопки и убедитесь, что цепь размыкается/замыкается, а подсветка включается без мерцания. Если светодиод не горит, поменяйте полярность питания или проверьте резистор.

Выбор подходящей кнопки с подсветкой и проверка распиновки

На рынке представлены кнопки с подсветкой на 3 контакта в нескольких исполнениях: механические (тактильные), сенсорные и герконовые. Для большинства DIY-проектов оптимальны механические кнопки с подпружиненным толкателем – они дешевле, долговечнее (до 100 000 нажатий) и проще в подключении. Сенсорные модели требуют дополнительных схем обработки сигнала, а герконовые чувствительны к магнитным помехам.

При выборе обращайте внимание на следующие параметры:

• Напряжение подсветки: Обычно 3–24 В DC. Для Arduino или Raspberry Pi берите кнопки на 3–5 В, чтобы избежать необходимости в дополнительных резисторах или преобразователях.
• Ток подсветки: Стандартные светодиоды потребляют 10–20 мА. Если ток превышает 20 мА, используйте токоограничивающий резистор (например, 220 Ом для 5 В).
• Тип подсветки: Одноцветные (красные, зеленые, синие) или RGB. Последние сложнее в подключении – требуют ШИМ-контроллера.
• Размер и монтаж: Диаметр корпуса варьируется от 6 до 22 мм. Для панелей толщиной 1–3 мм подойдут кнопки с резьбовым креплением (M12, M16).

Распиновка 3-контактных кнопок с подсветкой не унифицирована, но чаще всего встречаются два варианта:

1. Схема 1:
   • Контакт 1: Общий (COM) – подключается к земле или питанию в зависимости от логики.
   • Контакт 2: Нормально разомкнутый (NO) – замыкается с COM при нажатии.
   • Контакт 3: Подсветка (+) – анод светодиода.
2. Схема 2:
   • Контакт 1: Подсветка (+).
   • Контакт 2: Общий (COM).
   • Контакт 3: Нормально разомкнутый (NO).

Для проверки распиновки используйте мультиметр в режиме прозвонки (200 Ом). Подключите щупы к парам контактов и нажмите кнопку – сопротивление между COM и NO должно упасть до 0 Ом. Светодиод прозванивается в режиме проверки диодов: при правильной полярности мультиметр покажет падение напряжения (1,8–3,3 В).

Если документация к кнопке отсутствует, определите назначение контактов экспериментально. Подайте на один из контактов напряжение 3–5 В через резистор 220 Ом – если загорится подсветка, это анод светодиода. Оставшиеся два контакта – COM и NO. Замкните их между собой и подключите к источнику питания через резистор 1 кОм: при нажатии кнопки напряжение на резисторе должно меняться с 0 до уровня питания.

При покупке проверяйте целостность корпуса и отсутствие люфта толкателя. Дешевые кнопки из Китая часто имеют зазоры в механизме, что приводит к ложным срабатываниям. Для критичных применений (например, управление промышленным оборудованием) используйте кнопки с IP65 или выше – они защищены от пыли и влаги.

Храните кнопки в антистатической упаковке до установки. Перед пайкой прогревайте контакты не дольше 3 секунд при температуре 300–350°C – перегрев разрушает внутренние соединения светодиода. Для монтажа на печатную плату используйте флюс без кислоты (например, канифоль) и припой с содержанием серебра (Sn62Pb36Ag2) для лучшей адгезии.

Подготовка инструментов и материалов для монтажа

Для подключения кнопки с подсветкой на 3 контакта потребуется мультиметр с функцией прозвонки (например, DT-830B или аналог), отвёртка с изолированной рукояткой (PH1 для мелких винтов), кусачки-бокорезы с длиной режущей кромки не менее 12 мм и стриппер для снятия изоляции с проводов сечением 0,5–1,5 мм². Дополнительно пригодится термоусадочная трубка диаметром 2–4 мм или изолента ПВХ шириной 19 мм для изоляции соединений. Если кнопка монтируется в металлический корпус, подготовьте контактную смазку (например, Kontakt 60) для предотвращения окисления.

Основные материалы: сама кнопка с подсветкой (типовая маркировка контактов: COM – общий, NO – нормально разомкнутый, LED+ и LED− для подсветки), провода ПВС 2×0,75 мм² или аналогичные гибкие многожильные для подключения, а также источник питания – блок на 5–24 В постоянного тока с током не менее 20 мА для светодиода. При использовании кнопки с встроенным резистором проверьте его номинал (обычно 1–10 кОм) и совместимость с напряжением питания. Для монтажа в панель потребуется сверло диаметром, соответствующим посадочному размеру кнопки (чаще всего 16, 19 или 22 мм).

Перед началом работ убедитесь в отсутствии напряжения на цепях, к которым подключается кнопка. При работе с проводами сечением менее 0,5 мм² используйте наконечники НШВИ для предотвращения обрыва жил при затяжке винтовых клемм. Если кнопка имеет нестандартную распиновку, сверьтесь с datasheet производителя – ошибка в подключении светодиода приведёт к его выходу из строя.

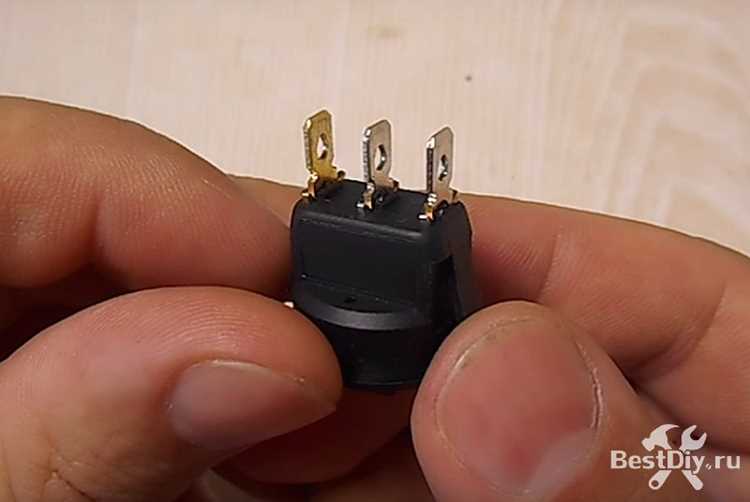

Определение назначения каждого из трёх контактов кнопки

Трёхконтактные кнопки с подсветкой имеют чёткое распределение функций: два контакта отвечают за замыкание цепи (коммутацию), а третий – за питание светодиода. Первый шаг – визуальный осмотр: на корпусе или в документации производителя часто нанесены обозначения NO (Normally Open), C (Common) и LED (или +/- для подсветки). Если маркировки нет, используйте мультиметр в режиме прозвонки: при нажатии кнопки между NO и C сопротивление должно падать до 0 Ом, а третий контакт – показывать напряжение при подаче питания на подсветку (обычно 3–24 В).

• Контакт NO (Normally Open) – нормально разомкнутый. Замыкается с C только при нажатии, разрывая цепь в состоянии покоя.
• Контакт подсветки – чаще всего маркируется отдельно (LED+, L). Требует ограничительного резистора (например, 1 кОм для 12 В), если не встроен в кнопку. Полярность критична: перепутанные + и - выведут светодиод из строя.

Проверяйте схему подключения тестером перед подачей питания – ошибка в 1 контакте приведёт к короткому замыканию или отказу подсветки.

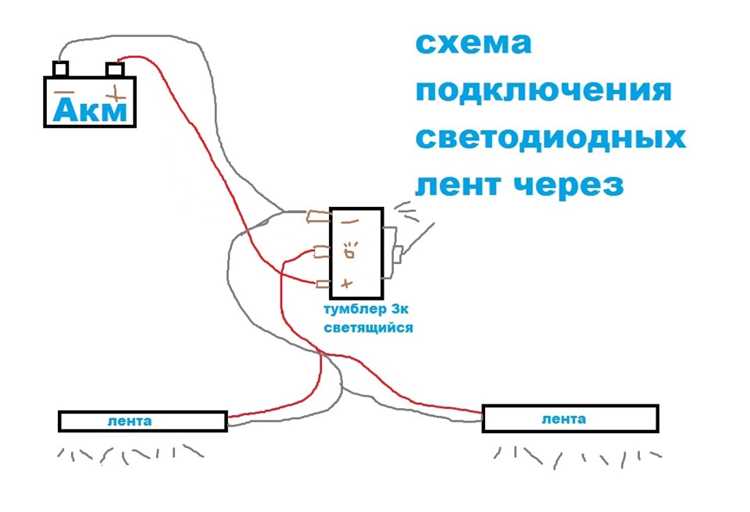

Схема подключения кнопки к источнику питания и нагрузке

Кнопка с подсветкой на 3 контакта требует раздельного подключения цепей управления и индикации. Первый контакт (обычно маркирован «+» или «L») соединяется с положительным полюсом источника питания через ограничительный резистор для светодиода. Номинал резистора рассчитывается по формуле: R = (Uпит – Uсд) / Iсд, где Uпит – напряжение источника (например, 12 В), Uсд – падение напряжения на светодиоде (2–3,3 В), Iсд – ток светодиода (10–20 мА). Для 12 В и светодиода с Uсд=2,2 В подойдет резистор 470–560 Ом.

Второй контакт («COM» или общий) подключается к нагрузке – например, реле, лампе или входу контроллера. При нажатии кнопки этот контакт замыкается с третьим («NO» – нормально разомкнутый), пропуская ток к нагрузке. Важно соблюдать полярность, если нагрузка чувствительна к направлению тока: «+» источника → нагрузка → «COM» кнопки → «NO» → «-» источника. Для индуктивных нагрузок (реле, двигатели) параллельно катушке устанавливайте диод 1N4007 в обратном направлении.

При использовании кнопки в цепях постоянного тока свыше 30 В или переменного тока обязательно проверяйте максимальные параметры контактов, указанные в datasheet. Например, кнопка с маркировкой «5A 250V AC» выдержит 5 А при 250 В переменного тока, но только 0,5 А при 125 В постоянного – из-за дугообразования. Для слаботочных цепей (до 1 А) достаточно кнопок с контактами из серебра или сплава AgNi, для больших токов выбирайте AgCdO или золоченые контакты.

Схема подключения светодиодной подсветки зависит от типа кнопки. В самоподсвечиваемых моделях светодиод уже встроен последовательно с резистором, и достаточно подать питание на «+» и «-» контакты подсветки. В кнопках с отдельной подсветкой (например, с неонкой) требуется дополнительный резистор 100–220 кОм между фазой и контактом подсветки, а второй контакт подсветки соединяется с нейтралью. Избегайте параллельного подключения светодиода и нагрузки – это приведет к ложным срабатываниям или перегрузке.

Для проверки работоспособности используйте мультиметр в режиме прозвонки. При нажатии кнопки сопротивление между «COM» и «NO» должно падать до 0 Ом, а между «COM» и «NC» (если есть) – расти до бесконечности. Светодиод проверяется подачей напряжения на контакты подсветки: при правильном подключении он загорится. Если подсветка не работает, проверьте полярность и номинал резистора – превышение тока выведет светодиод из строя за секунды.

В сложных схемах с несколькими кнопками или контроллерами используйте развязку цепей. Например, для управления Arduino подключите «COM» к пину микроконтроллера, а «NO» – к земле через подтягивающий резистор 10 кОм. Светодиод подсветки запитайте от отдельного источника 5 В через резистор 220 Ом, чтобы избежать помех в сигнальной цепи. При проектировании учитывайте время дребезга контактов (5–20 мс) – для точных измерений используйте аппаратные или программные фильтры.

Правильное соединение проводов с контактами кнопки

Последовательность подключения:

1. Отключите питание цепи.
2. Подсоедините фазный провод (или сигнальный, если кнопка управляет логикой) к контакту C.
3. Контакт NO соедините с нагрузкой (реле, контроллер, лампа).
4. Для подсветки: LED+ подключите к плюсу источника питания через резистор, LED– – к минусу. Убедитесь, что напряжение питания светодиода (обычно 3–24 В) соответствует параметрам кнопки.
5. Изолируйте соединения термоусадочной трубкой или изолентой, избегая оголённых участков.
6. Проверьте работу кнопки под напряжением, контролируя отсутствие искрения или нагрева контактов.

Тестирование работы подсветки и механизма нажатия

Перед проверкой убедитесь, что кнопка подключена к источнику питания с напряжением, соответствующим её характеристикам (обычно 3–24 В DC для светодиодной подсветки). Подключите мультиметр в режиме измерения постоянного напряжения к контактам подсветки: красный щуп – к аноду (+), чёрный – к катоду (–). При подаче питания показания должны совпадать с номиналом источника ±5%. Если напряжение отсутствует или занижено, проверьте целостность проводов и правильность полярности.

Для проверки механизма нажатия используйте режим прозвонки мультиметра. Замкните щупы на контактах, отвечающих за переключение (обычно средний и один из крайних). При нажатии кнопки мультиметр должен издать звуковой сигнал, подтверждающий замыкание цепи. Если сигнала нет, разберите кнопку и осмотрите пружинный механизм на предмет деформации или загрязнения. Окисление контактов устраняется мелкозернистой наждачной бумагой (P1000).

Светодиодная подсветка тестируется визуально и инструментально. При подаче питания светодиод должен светиться равномерно, без мерцания или тусклого свечения. Если подсветка не работает, измерьте падение напряжения на светодиоде: для белых и синих – 3,0–3,6 В, для красных и зелёных – 1,8–2,2 В. Превышение этих значений указывает на неисправность светодиода или резистора ограничения тока. Замените компонент, если падение напряжения отсутствует или равно напряжению питания.

Проверьте время отклика кнопки с помощью осциллографа. Подключите щупы к контактам переключения и нажмите кнопку 10 раз подряд. Осциллограмма должна показывать чёткие прямоугольные импульсы без дребезга контактов (длительность дребезга не более 5 мс). Если дребезг превышает норму, установите RC-фильтр (10 кОм + 0,1 мкФ) параллельно контактам или используйте программную задержку в контроллере.

Оцените яркость подсветки при разных уровнях напряжения. Для этого подайте на кнопку 70%, 100% и 120% от номинального напряжения. Светодиод должен сохранять стабильную яркость в диапазоне 80–120% от номинала. При 120% яркость не должна превышать 130% от исходной, иначе срок службы светодиода сократится. Если яркость падает ниже 70% при номинальном напряжении, замените резистор ограничения тока на меньшее значение (например, с 470 Ом на 330 Ом).

Протестируйте кнопку в условиях повышенной влажности (если предполагается эксплуатация в таких средах). Поместите её в камеру с относительной влажностью 85% на 24 часа. После извлечения проверьте сопротивление изоляции между контактами мегомметром (не менее 10 МОм). Если сопротивление ниже, разберите кнопку и обработайте контакты силиконовой смазкой или замените уплотнительные кольца.

Для проверки долговечности нажмите кнопку 50 000 раз с частотой 1 нажатие в секунду. После теста измерьте сопротивление замкнутых контактов: оно не должно превышать 0,1 Ом. Если сопротивление выше, очистите контакты спиртом и повторите тест. При повторном превышении замените кнопку – износ механизма необратим.

Зафиксируйте результаты тестирования в таблице: напряжение питания, яркость подсветки (в люменах), время отклика, сопротивление контактов, количество циклов нажатия. Сравните данные с паспортными характеристиками кнопки. Расхождения более 10% указывают на необходимость калибровки или замены компонентов.
