Конденсаторы подавления эмп что это

Конденсаторы подавления электромагнитных помех (ЭМП) – компоненты, критически важные для обеспечения электромагнитной совместимости (ЭМС) электронных устройств. Их основная задача – фильтрация высокочастотных шумов, возникающих в цепях питания и сигнальных линиях. Без них современная электроника, работающая на частотах от десятков килогерц до гигагерц, подвержена сбоям, ложным срабатываниям и даже выходу из строя.

Типовые значения ёмкости таких конденсаторов лежат в диапазоне от 10 пФ до 10 мкФ, в зависимости от частотного спектра помех. Для подавления синфазных шумов (common-mode) используются X-конденсаторы (класс X1/X2), рассчитанные на напряжение до 250–275 В AC, а для дифференциальных помех – Y-конденсаторы (класс Y1/Y2), выдерживающие импульсные перенапряжения до 5 кВ. При выборе важно учитывать не только ёмкость, но и эквивалентное последовательное сопротивление (ESR), которое должно быть минимальным для эффективного шунтирования высокочастотных составляющих.

В импульсных источниках питания конденсаторы подавления ЭМП устанавливаются на входе и выходе преобразователя. Например, в блоках питания с частотой коммутации 100–500 кГц рекомендуется использовать керамические конденсаторы с низким ESR (менее 10 мОм) и рабочей температурой до 125°C. Для подавления помех в диапазоне 1–30 МГц эффективны плёночные конденсаторы (полипропиленовые или полиэфирные) с высокой стабильностью параметров. В автомобильной электронике, где уровень помех достигает 100 В/м, применяются специализированные конденсаторы с повышенной устойчивостью к вибрациям и температурным перепадам.

Неправильный выбор конденсатора может привести к ухудшению фильтрации или даже повреждению оборудования. Например, использование Y-конденсатора с недостаточным классом безопасности (ниже Y2) в медицинской аппаратуре чревато риском поражения током. Для проверки эффективности подавления ЭМП рекомендуется проводить измерения с помощью анализатора спектра или осциллографа с полосой пропускания не менее 100 МГц. В критичных приложениях, таких как авиационная электроника, применяются многослойные керамические конденсаторы (MLCC) с ёмкостью до 100 нФ и рабочим напряжением 50 В DC, обеспечивающие подавление помех в диапазоне до 1 ГГц.

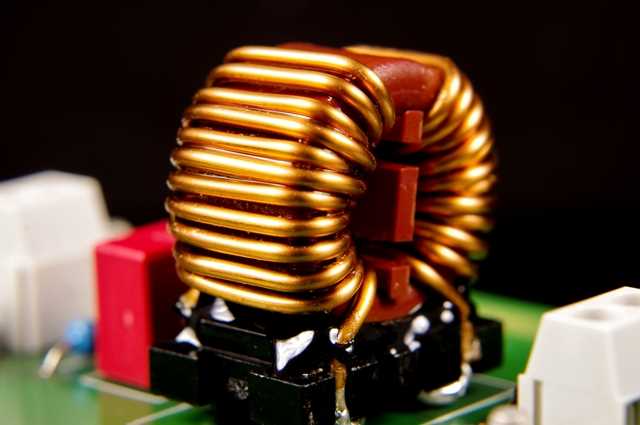

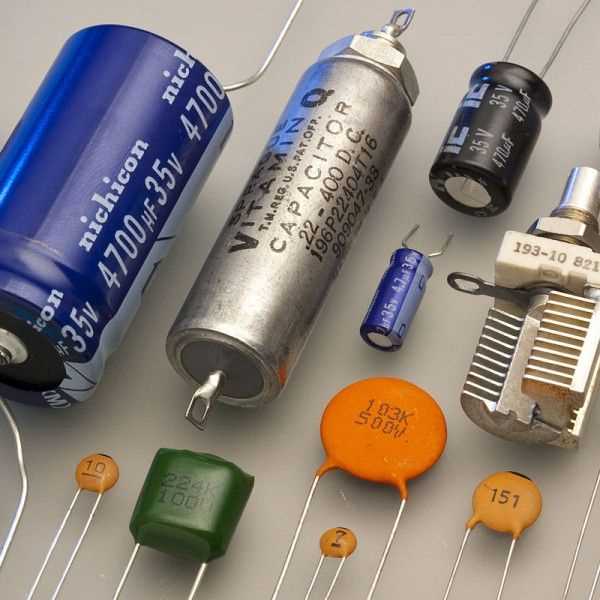

Конденсаторы подавления ЭМП: назначение и применение

Конденсаторы подавления электромагнитных помех (ЭМП) – пассивные компоненты, предназначенные для фильтрации высокочастотных шумов в цепях питания и сигнальных линиях. Их основная задача – шунтирование паразитных токов на землю или между проводниками, предотвращая распространение помех через кабели и печатные платы. Типовые значения ёмкости варьируются от 10 пФ до 10 мкФ, а рабочее напряжение – от 50 до 1000 В, в зависимости от области применения. Для эффективного подавления помех в диапазоне 150 кГц–30 МГц используются конденсаторы класса X (между фазами) и Y (фаза-земля), соответствующие стандартам IEC 60384-14 и UL 1414.

В импульсных источниках питания конденсаторы подавления ЭМП устанавливаются на входе и выходе для снижения уровня кондуктивных помех. Например, в блоках питания с частотой коммутации 100–500 кГц применяют керамические конденсаторы с низкой индуктивностью (MLCC) ёмкостью 0,1–1 мкФ, подключённые параллельно диодам выпрямителя. Для подавления синфазных помех в силовых цепях используют Y-конденсаторы с высокой электрической прочностью (до 2,5 кВ), что критично для соответствия требованиям EN 55032 и FCC Part 15. В автомобильной электронике (ISO 7637) применяют специализированные конденсаторы с повышенной устойчивостью к броскам напряжения до 100 В/мкс.

В медицинском оборудовании (стандарт IEC 60601-1-2) конденсаторы подавления ЭМП должны обеспечивать гальваническую развязку и устойчивость к стерилизации. Здесь применяют Y-конденсаторы с изоляцией до 4 кВ и низким током утечки (< 0,5 мкА), а также полимерные плёночные конденсаторы для работы в условиях повышенной влажности. В системах с батарейным питанием (например, носимые устройства) используют танталовые конденсаторы с низким ESR (до 0,1 Ом) для эффективного подавления помех при минимальном энергопотреблении. Для критичных приложений (авиация, военная техника) выбирают конденсаторы с расширенным температурным диапазоном (-55…+125 °C) и устойчивостью к вибрации.

При выборе конденсаторов подавления ЭМП необходимо учитывать не только электрические параметры, но и условия эксплуатации. Для работы в условиях высоких температур (> 100 °C) подходят керамические конденсаторы на основе X7R или NP0, а для влажных сред – герметизированные плёночные конденсаторы. В цепях с высоким уровнем помех (например, рядом с мощными двигателями) рекомендуется использовать комбинацию конденсаторов и дросселей для формирования LC-фильтров с крутизной спада 40 дБ/декаду. При монтаже на печатную плату важно минимизировать длину проводников между конденсатором и источником помех: оптимальное расстояние не должно превышать 10 мм для частот выше 1 МГц.

Как конденсаторы снижают электромагнитные помехи в силовых цепях

Конденсаторы подавляют ЭМП за счёт шунтирования высокочастотных составляющих тока на землю или между фазами. В силовых цепях с частотой 50–60 Гц основной сигнал проходит без изменений, а помехи с частотами от 150 кГц до 30 МГц (диапазон, критичный для ЭМС) отводятся через ёмкость. Эффективность зависит от типа конденсатора: X-класса (между фазами) для симметричных помех и Y-класса (фаза-земля) для несимметричных. Например, керамические конденсаторы с ёмкостью 1–10 нФ и рабочим напряжением 250–630 В используются в импульсных источниках питания для подавления гармоник до 1 МГц.

Размещение конденсаторов критично для результата. Основные правила:

• Использовать параллельное подключение конденсаторов разной ёмкости (например, 10 нФ + 100 нФ) для расширения рабочего диапазона частот.
• Избегать установки Y-конденсаторов в цепях с высоким током утечки (допустимый ток утечки – не более 0,35 мА на 1 мкФ при 250 В).

Для силовых цепей с ШИМ-регулированием (например, в частотных преобразователях) применяют комбинацию конденсаторов и дросселей. Конденсаторы X2-класса (275 В AC) с ёмкостью 0,1–1 мкФ снижают дифференциальные помехи до 30 дБ на частотах 150 кГц–1 МГц, а Y2-конденсаторы (250 В AC) – синфазные помехи. При выборе учитывают импульсное напряжение: для цепей 230 В AC требуется конденсатор с U_imp ≥ 2,5 кВ. В системах с высокой плотностью монтажа предпочтительны SMD-конденсаторы типоразмера 1206 или 1812 с низким ESR (≤ 10 мОм) для минимизации потерь мощности.

Типовые схемы включения конденсаторов для фильтрации высокочастотных шумов

Для дифференциальных сигналов применяют П-образный фильтр: два конденсатора по 1 нФ между каждой линией и землёй, плюс последовательный ферритовый дроссель 10–100 Ом на частоте 100 МГц. Такая конфигурация подавляет помехи до 40 дБ в полосе 10–300 МГц. При выборе дросселя учитывают его импеданс на рабочей частоте – для 1 ГГц подойдёт материал с μ=800–1200.

В цепях с высоким током (до 10 А) используют танталовые или полимерные конденсаторы ёмкостью 10–100 мкФ параллельно керамическим 0,1–1 мкФ. Танталовые обеспечивают низкое ESR (0,05–0,2 Ом), но критичны к полярности. Полимерные (например, POSCAP) стабильнее при температурных перепадах и выдерживают до 100 000 циклов заряда-разряда.

Для подавления помех в импульсных источниках питания (SMPS) конденсаторы включают на входе и выходе. На входе ставят электролитический 100–470 мкФ параллельно керамическому 1–10 мкФ для фильтрации низкочастотных пульсаций и высокочастотных выбросов. На выходе – керамический 10–47 мкФ с ESR < 0,01 Ом для стабилизации напряжения на нагрузке.

В сигнальных линиях (например, USB, HDMI) применяют дифференциальные фильтры с конденсаторами 22–100 пФ между каждой линией и землёй. Для USB 2.0 критична ёмкость ≤ 50 пФ, чтобы не исказить фронт сигнала. В высокоскоростных интерфейсах (USB 3.0, PCIe) используют конденсаторы с низкой индуктивностью (0,5 нГн) и временем отклика < 1 нс.

В схемах с гальванической развязкой (например, изолированные DC-DC преобразователи) конденсаторы ставят на обеих сторонах трансформатора. На первичной стороне – 1–10 нФ для подавления синфазных помех, на вторичной – 0,1–1 мкФ для фильтрации дифференциальных шумов. Для частот выше 10 МГц используют конденсаторы с низким тангенсом угла потерь (tan δ < 0,01).

В силовых цепях переменного тока (220 В, 50 Гц) применяют помехоподавляющие конденсаторы класса X2 (до 2,5 кВ) или Y2 (до 5 кВ). X2-конденсаторы (0,1–1 мкФ) включают между фазой и нейтралью для подавления дифференциальных помех, Y2-конденсаторы (2,2–4,7 нФ) – между фазой/нейтралью и землёй для синфазных. При монтаже соблюдают зазоры ≥ 3 мм для предотвращения пробоя.

Критерии выбора конденсаторов по классу точности и рабочему напряжению

Класс точности конденсаторов для подавления ЭМП определяет допустимое отклонение емкости от номинала. Для фильтрации высокочастотных помех в цепях питания критичны значения ±5% (класс M) или ±10% (класс K), так как они обеспечивают стабильность частотных характеристик фильтра. В менее требовательных приложениях, например, в цепях общего назначения, допустимы классы ±20% (класс Z) или даже шире, но это снижает эффективность подавления на частотах выше 1 МГц. При выборе учитывайте, что конденсаторы с жестким допуском (±1–2%, класс F или G) необходимы в прецизионных схемах, где малейшее отклонение емкости влияет на резонансную частоту фильтра.

Рабочее напряжение конденсатора должно превышать максимальное напряжение в цепи не менее чем на 20–30%. Для сетей переменного тока 220 В выбирайте конденсаторы с номиналом 400–450 В DC (или 250–300 В AC), чтобы компенсировать пиковые значения и переходные процессы. В импульсных источниках питания с напряжением 12 В используйте конденсаторы на 25–50 В, но с запасом на броски до 30–40 В. Игнорирование этого правила приводит к пробою диэлектрика и выходу фильтра из строя, особенно в условиях высокой влажности или температурных колебаний.

Для X- и Y-конденсаторов, применяемых в сетевых фильтрах, рабочее напряжение строго регламентировано стандартами безопасности. X-конденсаторы (между фазой и нейтралью) должны иметь номинал не ниже 250 В AC для однофазных сетей, а Y-конденсаторы (между фазой и землей) – не менее 150 В AC с сертификацией по IEC 60384-14. При этом класс точности для Y-конденсаторов не должен превышать ±10%, чтобы избежать дисбаланса токов утечки, критичного для защиты от поражения электрическим током.

В высокочастотных приложениях, таких как фильтры помех в радиопередающих устройствах, рабочее напряжение конденсатора должно учитывать не только постоянную составляющую, но и амплитуду ВЧ-сигнала. Например, для подавления помех на частоте 100 МГц при напряжении сигнала 10 В пик-пик выбирайте конденсаторы с номиналом не менее 50 В и классом точности ±5%, чтобы минимизировать потери и искажения. В таких случаях предпочтительны керамические конденсаторы NP0/C0G с низким ESR, так как они сохраняют стабильность параметров в широком диапазоне частот и температур.

Особенности монтажа конденсаторов вблизи источников помех

При установке конденсаторов на силовые линии питания необходимо учитывать токовые нагрузки. Для цепей с током свыше 1 А рекомендуется использовать параллельное включение нескольких конденсаторов меньшей емкости (например, 3×100 нФ вместо одного 330 нФ), чтобы распределить ток и снизить тепловые потери. В таблице приведены рекомендуемые типы конденсаторов в зависимости от диапазона частот и тока:

Контроль качества монтажа включает измерение импеданса цепи на частоте помехи с помощью анализатора спектра или LCR-метра. Допустимое отклонение импеданса от расчетного значения не должно превышать ±15% в рабочем диапазоне частот. Для проверки эффективности подавления помех используется метод сравнения уровня сигнала до и после установки конденсатора – снижение амплитуды помехи должно составлять не менее 20 дБ на целевой частоте. В критичных приложениях (медицинское оборудование, авиаэлектроника) монтаж конденсаторов выполняется в соответствии с требованиями стандартов IPC-A-610 (класс 3) и MIL-STD-202.

Сравнение керамических, пленочных и электролитических конденсаторов для подавления ЭМП

Выбор конденсатора для подавления электромагнитных помех (ЭМП) зависит от частотного диапазона, уровня тока, температурных условий и требований к долговечности. Керамические, пленочные и электролитические конденсаторы имеют принципиально разные характеристики, определяющие их эффективность в конкретных сценариях.

Керамические конденсаторы (MLCC) – лидеры по высокочастотному подавлению ЭМП. Их эквивалентное последовательное сопротивление (ESR) составляет 10–100 мОм, а резонансная частота достигает 100 МГц и выше. Класс II (X7R, X5R) обеспечивает емкость до 100 мкФ, но с температурной нестабильностью ±15%. Класс I (C0G/NP0) стабилен (±30 ppm/°C), но ограничен емкостью до 1 мкФ. Идеальны для фильтрации ВЧ-помех в импульсных источниках питания (SMPS) и цифровых цепях.

Пленочные конденсаторы (полипропиленовые, полиэфирные) выделяются низкими потерями и высокой импульсной стойкостью. ESR – 5–50 мОм, рабочая частота – до 10 МГц. Полипропиленовые (MKP) выдерживают токи до 10 А при емкости 0,1–10 мкФ, устойчивы к перенапряжениям (до 2,5×Un). Полиэфирные (MKT) дешевле, но имеют больший тангенс угла потерь (0,5–1% против 0,05–0,1% у MKP). Применяются в силовых цепях, инверторах и схемах с высокими di/dt.

Электролитические конденсаторы (алюминиевые, танталовые) эффективны на низких частотах (до 100 кГц) из-за высокого ESR (50–500 мОм) и индуктивности. Алюминиевые обеспечивают емкость до 10 000 мкФ при напряжении до 600 В, но срок службы ограничен (2000–10 000 часов при 105°C). Танталовые компактнее (до 1000 мкФ), но чувствительны к броскам тока. Используются для подавления низкочастотных пульсаций в источниках питания и аудиотехнике.

Сравнение ключевых параметров:

• Частотный диапазон:
  • Керамические: 10 кГц–1 ГГц
  • Пленочные: 100 Гц–10 МГц
  • Электролитические: 10 Гц–100 кГц
• Ток пульсаций (при 100 кГц):
  • MLCC (10 мкФ, 50 В): 2–5 А
  • MKP (1 мкФ, 400 В): 5–10 А
  • Алюминиевый (1000 мкФ, 50 В): 1–3 А
• Температурная стабильность:
  • C0G: ±30 ppm/°C
  • X7R: ±15% (–55…+125°C)
  • MKP: ±2% (–40…+105°C)
  • Алюминиевый: –20% при +85°C

Для широкополосного подавления ЭМП (10 кГц–1 ГГц) оптимальны комбинации конденсаторов: керамические (ВЧ) + пленочные (СЧ) + электролитические (НЧ). Пример: в SMPS на 100 кГц используют алюминиевый конденсатор 470 мкФ (фильтрация 100 Гц–1 кГц), пленочный 1 мкФ (1–100 кГц) и MLCC 0,1 мкФ (100 кГц–10 МГц). Танталовые конденсаторы применяют в портативной электронике из-за малого размера, но с обязательным ограничением тока.

Надежность в условиях ЭМП определяется устойчивостью к импульсным нагрузкам. Пленочные конденсаторы выдерживают 10 000 циклов заряд-разряд при 2×Un, керамические – до 1000 циклов (зависит от корпуса). Электролитические деградируют при частых бросках напряжения: срок службы сокращается вдвое при превышении Un на 10%. Для критичных приложений (авиация, медицинское оборудование) выбирают пленочные или керамические конденсаторы с запасом по напряжению 50–100%.

Стоимость и доступность также влияют на выбор. Керамические конденсаторы класса II (X7R) дешевле пленочных в 3–5 раз при одинаковой емкости, но уступают по стабильности. Электролитические – самые экономичные для больших емкостей (стоимость алюминиевого 1000 мкФ/50 В – ~$0,2), но требуют замены каждые 5–10 лет. Пленочные оправданы в промышленных системах с длительным сроком эксплуатации (20+ лет).

Рекомендации по выбору:

1. Цифровые схемы (ВЧ-помехи): MLCC C0G/NP0 (0,1–1 мкФ) + X7R (1–10 мкФ).
2. Силовые цепи (SMPS, инверторы): MKP (1–10 мкФ) + алюминиевый (100–1000 мкФ).
3. Аудиотехника (НЧ-фильтрация): MKT (0,1–1 мкФ) + танталовый (10–100 мкФ).
4. Высокотемпературные применения (автомобиль, авиация): MLCC X8R/X8L или пленочные с рабочей температурой +125°C.
5. Компактные устройства (мобильные, IoT): MLCC (до 100 мкФ) или танталовые (до 100 мкФ) с защитой от бросков тока.

Методы проверки работоспособности конденсаторов в фильтрах ЭМП

Конденсаторы подавления электромагнитных помех (ЭМП) требуют периодической диагностики для подтверждения эффективности фильтрации. Основные методы проверки включают измерение емкости, сопротивления изоляции, тангенса угла потерь и анализ частотных характеристик. Каждый из них выявляет специфические дефекты: обрывы, короткие замыкания, утечки или деградацию диэлектрика.

Для измерения емкости используют LCR-метры с частотой тестирования 1 кГц или 100 кГц, в зависимости от типа конденсатора (X- или Y-класса). Допустимое отклонение от номинала – не более ±10% для X-конденсаторов и ±20% для Y-конденсаторов. При превышении этих значений элемент подлежит замене, так как снижается эффективность подавления помех.

• Проверка сопротивления изоляции (IR): проводится мегаомметром при напряжении 500 В (для конденсаторов до 1 кВ) или 1 кВ (для высоковольтных). Минимально допустимое значение – 1 ГОм. Утечки ниже этого порога указывают на пробой диэлектрика или загрязнение корпуса.
• Измерение тангенса угла потерь (tgδ): выполняется на частоте 1 кГц. Для исправных конденсаторов tgδ не должен превышать 0,05. Рост этого параметра свидетельствует о старении диэлектрика или внутренних дефектах.

Анализ частотных характеристик требует использования анализатора импеданса или векторного анализатора цепей. Конденсатор должен демонстрировать низкий импеданс в рабочем диапазоне частот (обычно 150 кГц–30 МГц для фильтров ЭМП). Пиковые значения импеданса выше 1 Ом на частотах ниже 1 МГц указывают на потерю фильтрующих свойств.

1. Проверка под нагрузкой: конденсатор включается в схему фильтра ЭМП, после чего осциллографом измеряется уровень помех на выходе. При исправном элементе амплитуда помех должна снижаться на 20–40 дБ в рабочем диапазоне. Отсутствие подавления сигнализирует о внутреннем обрыве или потере емкости.
2. Тестирование импульсной прочностью: на конденсатор подаются импульсы напряжения с амплитудой, превышающей номинальное на 20–30%. Исправный элемент выдерживает 1000 циклов без изменения параметров. Пробой или рост tgδ после теста указывает на скрытые дефекты.

Для автоматизированной диагностики применяют специализированные тестеры, например, Chroma 19032 или Hioki IM3536. Они объединяют функции LCR-метра, анализатора импеданса и генератора импульсов, позволяя проводить комплексную проверку за 5–10 секунд. Результаты сравниваются с эталонными значениями из технической документации на фильтр.
