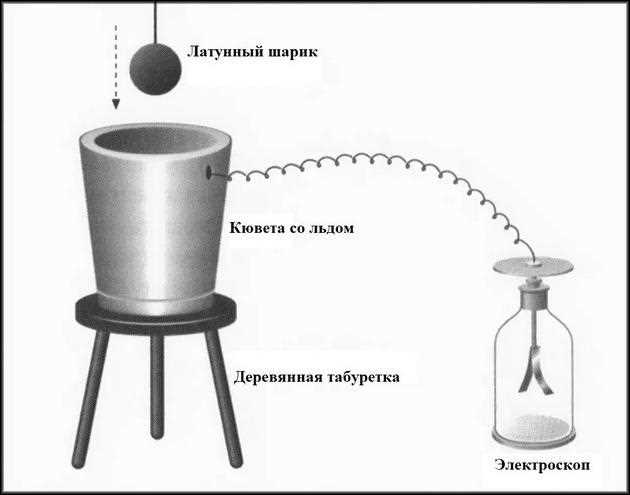

Клетка Фарадея – это замкнутая конструкция из проводящего материала, экранирующая внутреннее пространство от внешних электромагнитных полей. Её эффективность основана на перераспределении зарядов на поверхности проводника под действием внешнего поля, что нейтрализует его влияние внутри. Принцип работает для статических и переменных полей, включая радиочастотные сигналы, при условии, что толщина материала превышает глубину скин-эффекта на заданной частоте. Например, для экранирования на частоте 1 ГГц требуется медный лист толщиной не менее 6,6 мкм.
Конструктивно клетка может быть выполнена из сплошного металла, сетки или даже проводящей краски. Ключевые параметры – размер ячеек (для сетчатых вариантов) и электрическая непрерывность швов. Для частот до 1 МГц достаточно сетки с ячейками 1–2 мм, а для СВЧ-диапазона (3–30 ГГц) требуется сплошной экран или сетка с ячейками менее 0,1 мм. Важно: любые отверстия (например, для кабелей) должны быть защищены фильтрами или специальными вводами, иначе эффективность экранирования снижается на 20–40 дБ.
В промышленности клетки Фарадея используют для защиты чувствительной электроники от помех, тестирования антенн в безэховых камерах и обеспечения электромагнитной совместимости. В медицине они применяются в МРТ-аппаратах для изоляции датчиков от внешних шумов, а в лабораториях – для проведения точных измерений без электромагнитных искажений. Для бытовых задач (например, защита от прослушивания) подойдут переносные чехлы из проводящей ткани с затуханием сигнала до 80 дБ в диапазоне 2–6 ГГц.
При проектировании клетки учитывайте: материал (медь, алюминий, сталь), толщину, наличие заземления и герметичность соединений. Для высокочастотных приложений предпочтительна медь (удельное сопротивление 1,68·10−8 Ом·м), а для низкочастотных – сталь с высокой магнитной проницаемостью. Заземление обязательно для отвода наведенных токов, иначе клетка сама станет источником помех. При монтаже избегайте острых углов – они создают точки концентрации зарядов и снижают эффективность на 5–15 дБ.
Что такое клетка Фарадея: принцип работы и применение
Для практической реализации используют материалы с высокой электропроводностью: медь, алюминий, сталь с гальваническим покрытием. Критично отсутствие разрывов в экранирующем слое – даже небольшие щели снижают эффективность на 20–40 дБ. В лабораториях применяют двойные стенки с заземлением, чтобы исключить утечки через кабели или вентиляцию. Пример: камера для тестирования антенн с уровнем экранирования -100 дБ на частоте 10 ГГц требует сварных швов и специальных уплотнителей.
В быту клетки Фарадея защищают от несанкционированного доступа к данным. Чехлы для смартфонов из проводящей ткани блокируют RFID и NFC на расстоянии до 1 м, но неэффективны против сигналов GSM (900–1800 МГц) без дополнительного слоя фольги. Для хранения ключей от бесконтактных замков достаточно алюминиевой коробки с плотно прилегающей крышкой – эксперименты показывают снижение сигнала на 99% при толщине стенок 0,5 мм.
В промышленности клетки используют для защиты чувствительного оборудования. Медицинские томографы экранируют стальными панелями толщиной 2 мм, чтобы исключить помехи от мобильных сетей. В авиации обшивка самолета действует как клетка Фарадея, предотвращая сбои электроники от молний – испытания показывают, что разряд в 200 кА не проникает внутрь фюзеляжа из алюминиевого сплава. Для серверных комнат рекомендуют оцинкованную сталь с заземлением через медную шину сечением не менее 50 мм².

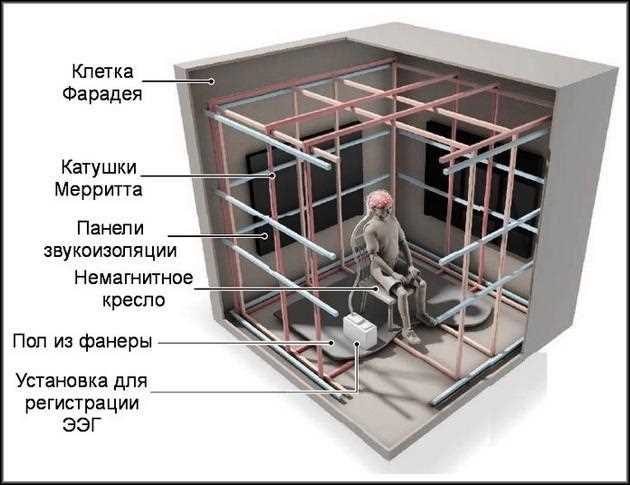

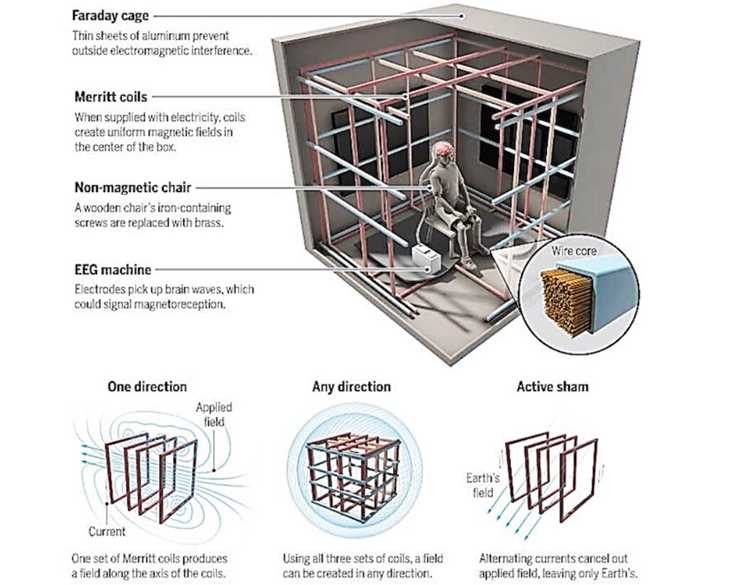

В научных исследованиях клетки Фарадея позволяют изолировать эксперименты от внешних шумов. Например, в квантовых вычислениях используют криогенные камеры с многослойным экранированием: внутренний слой из сверхпроводящего ниобия (работает при 4 К) и внешний – из пермаллоя для блокировки магнитных полей Земли. Такая конструкция снижает фоновый шум до 1 фТл/√Гц, что критично для работы кубитов.

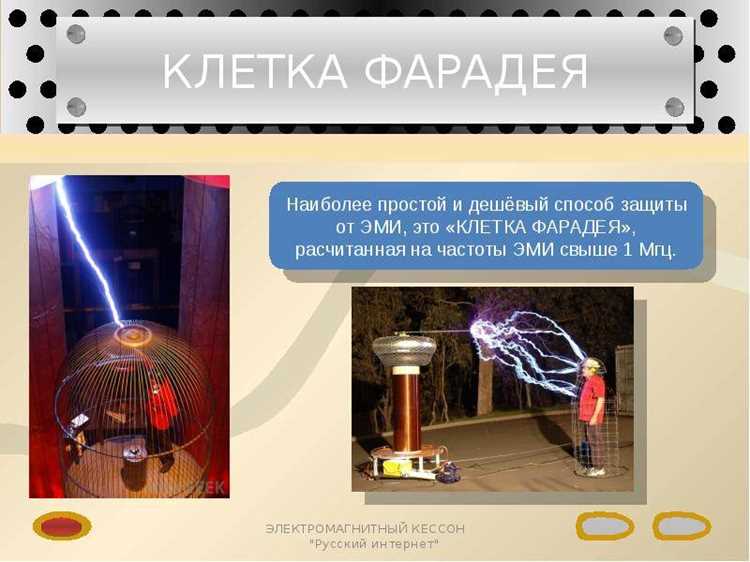

При самостоятельном изготовлении клетки для защиты от электромагнитных импульсов (ЭМИ) используют оцинкованное железо толщиной 0,8 мм с герметичными швами. Для проверки эффективности применяют генератор сигналов и анализатор спектра: при уровне входного сигнала -30 дБм на частоте 1 ГГц внутри клетки должно быть не выше -80 дБм. Заземление выполняют через медный провод диаметром 6 мм, подключенный к контуру с сопротивлением менее 10 Ом.
Как электромагнитное экранирование защищает от внешних полей
Электромагнитное экранирование основано на принципе отражения и поглощения электромагнитных волн проводящими материалами. Металлы с высокой электропроводностью – медь, алюминий, сталь – создают барьер, который рассеивает энергию внешних полей за счёт вихревых токов. Эффективность экранирования зависит от толщины материала и его удельного сопротивления: например, медный экран толщиной 0,1 мм ослабляет высокочастотные помехи на 60–80 дБ в диапазоне 1–10 ГГц, тогда как алюминий той же толщины – на 50–70 дБ.
Для низкочастотных магнитных полей (50–400 Гц) ключевую роль играет магнитная проницаемость материала. Пермаллой (сплав никеля и железа) с относительной проницаемостью μr = 10 000–100 000 снижает напряжённость поля в 10–100 раз при толщине экрана 1–2 мм. В отличие от высокочастотных экранов, здесь критична непрерывность слоя: даже микротрещины шириной 0,1 мм могут снизить эффективность на 20–30%.
Экранирование работает по двум механизмам: отражение волн на границе раздела сред и поглощение энергии внутри материала. Коэффициент отражения R для меди на частоте 1 ГГц составляет ~99%, а глубина скин-слоя – 2,1 мкм. Это означает, что 99% энергии отражается, а оставшаяся часть поглощается в тонком поверхностном слое. Для сравнения, у стали глубина скин-слоя на той же частоте – 10 мкм, что требует большей толщины экрана для сопоставимой защиты.
В реальных условиях эффективность экранирования снижают щели, отверстия и кабельные вводы. Отверстие диаметром 1 см в медном экране на частоте 1 ГГц создаёт утечку мощности до 30 дБ. Для минимизации потерь используют проводящие прокладки из металлизированной резины или сетчатые экраны с ячейками не крупнее λ/10 (для 1 ГГц – 3 см). Кабели экранируют оплёткой с плотностью покрытия ≥85% или фольгой с заземлением через каждые 0,5 м.
При проектировании экранов учитывают не только материал, но и геометрию. Сферические и цилиндрические экраны эффективнее плоских, так как распределяют токи равномерно. Например, стальной цилиндр диаметром 20 см с толщиной стенки 1 мм ослабляет магнитное поле частотой 50 Гц на 40 дБ, тогда как плоский лист той же площади – на 25 дБ. Для импульсных полей (например, разрядов молнии) критична скорость нарастания тока: экран должен выдерживать плотность тока до 106 А/м2 без плавления.
Практическое применение экранирования требует расчётов с учётом конкретных условий. Для защиты микроэлектроники от электростатических разрядов (ESD) используют экраны с поверхностным сопротивлением ≤1 Ом/кв, а для медицинского оборудования (МРТ) – многослойные конструкции из пермаллоя и меди. В авиации экранируют бортовые системы от радиолокационных помех, применяя композиты с углеродными волокнами, которые обеспечивают ослабление до 50 дБ при массе на 30% меньше металлических аналогов.
Какие материалы используются для создания клетки Фарадея в быту и промышленности
В бытовых условиях для экранирования электромагнитных полей чаще всего применяют доступные проводящие материалы с высокой электропроводностью. Наиболее распространённые варианты:
- Медная фольга или сетка – эффективна для частот до 10 ГГц, используется для обмотки стен помещений или корпусов устройств. Толщина фольги от 0,05 мм обеспечивает затухание сигнала на 60–80 дБ.
- Алюминиевая фольга – дешевле меди, но уступает по проводимости (затухание ~50 дБ). Подходит для временных экранов, например, при тестировании электроники.
- Стальная сетка – применяется для оконных экранов или вентиляционных отверстий. Оптимальный размер ячеек – не более 1/10 длины волны экранируемого сигнала (например, 3 мм для Wi-Fi 2,4 ГГц).
В промышленности требования к материалам жёстче: необходимы долговечность, устойчивость к коррозии и механическим нагрузкам. Основные решения:
- Оцинкованная сталь – стандарт для стационарных экранов (например, в безэховых камерах). Толщина листов от 0,5 мм, покрытие цинком предотвращает окисление. Эффективность экранирования – до 100 дБ в диапазоне 10 кГц–1 ГГц.
- Никелевые сплавы (монель, инконель) – используются в агрессивных средах (химическая промышленность, авиация). Сохраняют свойства при температурах до 600°C и влажности 100%.
- Углеродные композиты – лёгкие и прочные, применяются в аэрокосмической отрасли. Углеродное волокно с металлическим напылением обеспечивает экранирование до 70 дБ при массе в 5 раз меньше стали.
Для гибких экранов или временных конструкций используют проводящие ткани и краски. Примеры:
- Ткани с металлизированными нитями – полиэстер или нейлон с покрытием из меди или никеля. Применяются для чехлов для электроники, спецодежды. Затухание сигнала – 30–50 дБ в зависимости от плотности плетения.
- Проводящие краски – на основе серебра, меди или графита. Наносятся на пластик, дерево или бетон. Эффективны для частот до 1 ГГц (затухание ~40 дБ при толщине слоя 0,1 мм).
- Эластомеры с наполнителем – силикон или резина с добавлением металлических частиц. Используются для уплотнителей дверей экранированных помещений.
Выбор материала зависит от диапазона частот, условий эксплуатации и бюджета. Для бытовых задач достаточно меди или алюминия, в промышленности – оцинкованной стали или никелевых сплавов. При работе с СВЧ-излучением критически важна непрерывность экрана: даже зазоры в 0,1 мм снижают эффективность на 20–30 дБ. Для проверки герметичности используют тестеры электромагнитных утечек с чувствительностью не менее 1 мкВ/м.
Пошаговая инструкция по сборке самодельной клетки Фарадея для гаджетов
Для сборки клетки Фарадея подойдет любой металлический контейнер с плотно закрывающейся крышкой: коробка из-под инструментов, жестяная банка или даже старая микроволновка. Основное требование – непрерывность экранирующего слоя. Если используете сетку (например, медную с ячейкой не более 1 мм), убедитесь, что она плотно прилегает к каркасу и не имеет разрывов. Места стыков пропаяйте или соедините алюминиевым скотчем с перехлестом не менее 2 см. Внутренние поверхности изолируйте непроводящим материалом (картон, пластик), чтобы исключить случайные замыкания.
| Материал | Толщина/размер | Особенности |
|---|---|---|
| Алюминиевая фольга | ≥0,02 мм | Двойной слой, перекрытие швов 3 см |
| Медная сетка | Ячейка ≤1 мм | Пропаять стыки оловом |
| Жестяная коробка | Стенки ≥0,5 мм | Проверить герметичность крышки |
Проверьте эффективность экранирования: поместите внутрь работающий телефон и позвоните на него. Если сигнал не проходит – клетка функционирует. Для тестирования Wi-Fi используйте ноутбук с анализатором спектра (например, NetSpot) и замерьте уровень сигнала до и после помещения устройства в клетку. Разница должна составлять не менее 30 дБ.
Где применяются клетки Фарадея в медицине, военной технике и электронике
В медицине клетки Фарадея используются для защиты высокочувствительного диагностического оборудования от электромагнитных помех. Например, в МРТ-сканерах экранированные помещения предотвращают искажение сигналов от внешних источников, таких как мобильные телефоны или радиопередатчики, что критически важно для точности диагностики. Также клетки Фарадея применяются в кардиостимуляторах и имплантируемых дефибрилляторах, где даже слабые помехи могут нарушить работу устройства и создать угрозу для жизни пациента. В лабораториях они защищают электрофизиологические исследования, например, при регистрации биопотенциалов мозга (ЭЭГ) или сердца (ЭКГ), где уровень шума должен быть минимальным.
Военная техника активно использует клетки Фарадея для обеспечения электромагнитной совместимости и защиты от радиоэлектронной борьбы. Бронированные командные пункты и центры управления оснащаются экранированными отсеками, чтобы предотвратить утечку сигналов и защитить данные от перехвата противником. В системах связи, таких как защищённые радиостанции или спутниковые терминалы, клетки Фарадея блокируют внешние помехи, обеспечивая стабильную передачу информации в условиях радиоэлектронного подавления. Также они применяются в боеприпасах с электронными взрывателями, чтобы исключить случайное срабатывание от электромагнитных полей, например, вблизи радаров или линий электропередач.
В электронике клетки Фарадея незаменимы для тестирования и калибровки устройств. Производители смартфонов, планшетов и IoT-устройств используют экранированные камеры для проверки антенн на соответствие стандартам связи (например, 5G или Wi-Fi 6), исключая влияние внешних сигналов. В серверных центрах и дата-центрах клетки Фарадея защищают критически важные узлы от электромагнитных импульсов (ЭМИ), которые могут вывести из строя оборудование. Для разработчиков микросхем и печатных плат экранированные рабочие места позволяют проводить точные измерения электромагнитных излучений, выявляя паразитные наводки и оптимизируя конструкцию устройств.
