Какие транзисторы лучше в усилителях звука

Выбор транзистора для звукового усилителя определяет его динамический диапазон, искажения и тепловую стабильность. В классе A/B, где критичны линейность и низкий уровень гармоник, 2SC5200/2SA1943 остаются эталоном благодаря коэффициенту нелинейных искажений <0,05% при токе 1А и граничной частоте 30 МГц. Однако их высокая стоимость и дефицит заставляют искать альтернативы: MJL3281A/MJL1302A от ON Semiconductor демонстрируют сопоставимые характеристики при более доступной цене, но требуют тщательного подбора пар для минимизации разбаланса.

Для высокоомных каскадов предусилителей подходят KSA992/KSC1845 с h_FE до 900 и напряжением коллектор-эмиттер 120 В. Их низкий ток шума (0,5 нВ/√Гц) и высокая температурная стабильность делают их оптимальными для малосигнальных цепей. В импульсных усилителях класса D приоритет отдают IRFP260N с сопротивлением канала 40 мОм и током 50 А – эти MOSFET обеспечивают КПД >95% при частоте коммутации до 500 кГц, но требуют эффективного охлаждения из-за высоких потерь на переключение.

В ламповых гибридных схемах незаменимы MJE15032/MJE15033 с напряжением пробоя 250 В и током 8 А. Их комплементарные пары гарантируют симметрию выходного сигнала, а низкий коэффициент обратной связи (0,1%) снижает интермодуляционные искажения. Для бюджетных решений TIP35C/TIP36C сохраняют актуальность благодаря простоте монтажа и устойчивости к перегрузкам, но уступают по частотным характеристикам (f_T = 3 МГц).

При проектировании усилителей с высоким демпинг-фактором (>500) ключевую роль играет выходное сопротивление транзистора. 2SC2922/2SA1216 с R_CE(sat) = 0,1 Ом при токе 5 А обеспечивают жесткий контроль над акустической системой, но их применение ограничено из-за низкого напряжения питания (±70 В). В мощных усилителях (>200 Вт) предпочтение отдают STW34NB20 с напряжением сток-исток 200 В и током 34 А – их динамические параметры позволяют реализовать схемы с мостовым включением без потери качества звука.

Лучшие транзисторы для усилителей звука: сравнение

Для высококачественных усилителей звука ключевую роль играют транзисторы с низким уровнем шума и минимальными нелинейными искажениями. Лидеры в этой категории – биполярные транзисторы 2SC3503/2SA1381 от Toshiba, разработанные специально для аудиотехники. Их коэффициент шума не превышает 0,5 дБ, а граничная частота достигает 150 МГц, что обеспечивает чистое усиление сигнала в диапазоне до 20 кГц. Альтернатива – KSA1381/KSC3503 от Fairchild, отличающиеся стабильностью параметров при изменении температуры.

MJL3281A/MJL1302A от ON Semiconductor – мощные комплементарные пары для выходных каскадов усилителей класса AB. Максимальный ток коллектора – 15 А, рассеиваемая мощность – 200 Вт, что позволяет использовать их в усилителях мощностью до 200 Вт на канал. Их преимущество – низкое сопротивление насыщения (0,1 Ом), снижающее потери энергии и тепловыделение. Для сравнения, 2SC5200/2SA1943 от Toshiba имеют аналогичные характеристики, но меньший запас по току (15 А против 10 А), что ограничивает их применение в высокомощных системах.

Для прецизионных предусилителей и фонокорректоров оптимальны полевые транзисторы с p-n-переходом (JFET). 2SK170/2SJ74 от Toshiba обеспечивают сверхнизкий уровень шума (0,7 нВ/√Гц) и высокую крутизну (20 мС), что критично для работы с малыми сигналами. Их замена – LSK170/LSJ74 от Linear Systems, отличающиеся улучшенной линейностью и меньшим разбросом параметров между экземплярами. Для схем с симметричным питанием подойдут IF3601/IF3602 от InterFET, имеющие встроенную защиту от статического электричества.

В импульсных усилителях класса D востребованы MOSFET-транзисторы с низким сопротивлением открытого канала. IRFP240/IRFP9240 от Infineon выдерживают ток до 20 А и напряжение 200 В, что позволяет строить компактные усилители мощностью до 500 Вт. Их конкурент – IXFH15N120P от IXYS, имеющий более низкое сопротивление (0,18 Ом против 0,1 Ом) и встроенный диод с быстрым восстановлением. Для высокочастотных приложений (свыше 500 кГц) лучше подойдут FDPF15N60 от Fairchild с временем переключения менее 20 нс.

При выборе транзисторов для лампово-транзисторных гибридов важна совместимость с высокими напряжениями. MJE15032/MJE15033 от ON Semiconductor рассчитаны на 350 В и ток 0,5 А, что позволяет использовать их в драйверных каскадах для ламповых выходных трансформаторов. Для сравнения, KSC3503/KSA1381 имеют предел по напряжению 120 В, что ограничивает их применение в таких схемах. Критический параметр – скорость нарастания напряжения (dV/dt), у MJE15032 она составляет 500 В/мкс, что минимизирует искажения при работе с импульсными сигналами.

Для бюджетных решений без компромиссов по качеству подойдут TIP41C/TIP42C – универсальные биполярные транзисторы с током 6 А и напряжением 100 В. Их недостаток – высокий уровень шума (2 дБ), но для усилителей среднего класса это приемлемо. Альтернатива – BD139/BD140, имеющие меньший ток (1,5 А), но лучшую линейность в диапазоне до 10 Вт. В серийном производстве часто используют D44H11/D45H11 от STMicroelectronics из-за низкой стоимости и стабильности параметров при массовом выпуске.

Какие параметры транзисторов критичны для качественного звука

Температурная стабильность и низкое выходное сопротивление напрямую влияют на динамику и детализацию звука. Транзисторы с высоким h_FE (более 200) и малым разбросом параметров (например, Toshiba 2SC5200/2SA1943) минимизируют искажения при изменении нагрузки. Для выходных каскадов критичен максимальный ток коллектора (не менее 10 А для MJL3281A/MJL1302A) и напряжение пробоя (от 160 В для IRFP240/IRFP9240), чтобы выдерживать пиковые нагрузки без клиппинга. Избегайте комплементарных пар с разницей в V_BE более 5 мВ – это приводит к асимметрии полуволн сигнала.

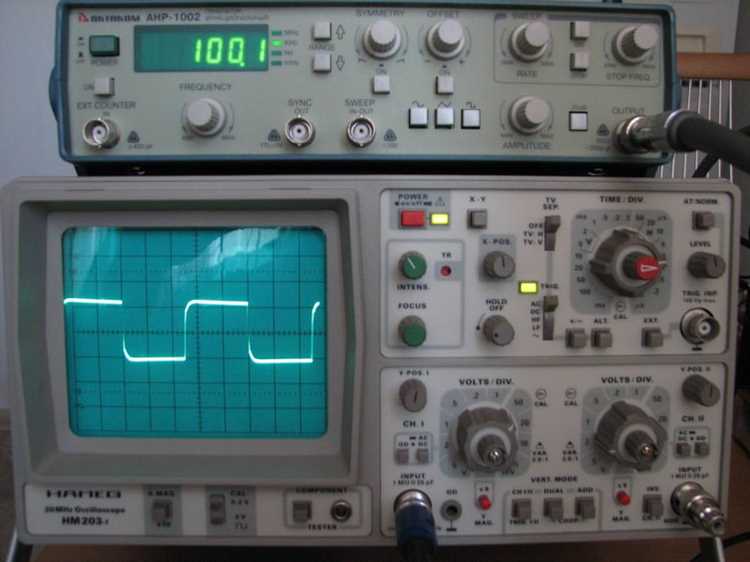

Сравнение биполярных и полевых транзисторов в аудиоусилителях

Биполярные транзисторы (BJT) превосходят полевые (FET) в линейности на малых токах и низких напряжениях, что критично для предварительных каскадов усилителей класса A. Например, пары комплементарных BJT, таких как 2SC5200/2SA1943, демонстрируют коэффициент нелинейных искажений (THD) ниже 0,01% при токе коллектора 50 мА и напряжении 30 В, тогда как аналогичные FET (IRFP240/IRFP9240) требуют тока стока не менее 200 мА для сопоставимых показателей. Однако BJT чувствительны к температурному дрейфу h_FE, что требует термокомпенсации в выходных каскадах.

Полевые транзисторы выигрывают в высокочастотных характеристиках и устойчивости к перегрузкам. MOSFET (IXYS IXFN360N100) с граничной частотой 10 МГц и напряжением сток-исток 1000 В обеспечивают полосу пропускания до 500 кГц в усилителях класса D, где BJT (MJL4281A/MJL4302A) ограничены 200 кГц из-за эффекта Миллера. Кроме того, FET менее подвержены вторичному пробою, что позволяет использовать их в мостовых схемах без дополнительных защитных цепей. Основной недостаток – высокая входная ёмкость (до 5000 пФ у мощных MOSFET), требующая драйверов с низким выходным импедансом.

• Выбор для класса A/AB: BJT (KSA1381/KSC3503) – лучший вариант для малошумящих входных каскадов (шум 0,5 нВ/√Гц при 1 кГц) и усилителей с выходной мощностью до 100 Вт. FET (2SK170/2SJ74) предпочтительны в буферных каскадах из-за высокого входного сопротивления (10 МОм) и отсутствия тока затвора.
• Выбор для класса D: MOSFET (IRFB4110) с временем переключения 20 нс и сопротивлением канала 3,7 мОм – оптимальны для импульсных усилителей. BJT здесь неэффективны из-за задержек включения/выключения (100–300 нс).
• Термостабильность: BJT требуют парного подбора (разброс h_FE ≤ 5%) и тепловой связи с радиатором. FET менее критичны к разбросу параметров, но нуждаются в защите от статического электричества.

Топ-5 транзисторов для высококачественных усилителей класса А

2SC5200/2SA1943 – пара комплементарных биполярных транзисторов от Toshiba, ставшая эталоном для усилителей класса A. Рабочее напряжение до 230 В, ток коллектора до 15 А и граничная частота 30 МГц обеспечивают минимальные искажения на высоких мощностях. Особенность – низкий уровень шумов (0,5 мкВ) и линейная передаточная характеристика, критичная для сохранения нюансов звука. Рекомендуются для выходных каскадов с током покоя 1–3 А, где требуется баланс между тепловой стабильностью и динамикой.

KSA1381/KSC3503 (Onsemi) – бюджетная альтернатива с параметрами, близкими к топовым решениям: 160 В, 10 А, f_T = 30 МГц. Отличаются высокой надежностью при длительной работе в режиме класса A благодаря термостабильному корпусу TO-264. Применяются в усилителях мощностью до 100 Вт, где важна повторяемость характеристик при серийном производстве. Ключевое преимущество – низкое напряжение насыщения (0,3 В при 5 А), снижающее потери на переключение.

2N3055/MJ2955 – классическая пара для любительских конструкций с ограниченным бюджетом. Номиналы: 60 В, 15 А, f_T = 2,5 МГц. Несмотря на скромные частотные характеристики, обеспечивают мягкое звучание за счет плавного спада коэффициента усиления на высоких частотах. Подходят для однотактных усилителей с трансформаторной связью, где требования к скорости не критичны. Требуют тщательного подбора по h_FE (рекомендуемый разброс ±5%) для симметрии плеч.

Sanken 2SC2922/2SA1216 – прецизионные транзисторы с предельным напряжением 200 В и током 17 А, оптимизированные для аудиоприменений. Запатентованная технология «Super Linear» минимизирует нелинейности в области малых сигналов, что подтверждается THD < 0,01% при 1 кГц и 1 Вт. Корпус TO-3P с улучшенным теплоотводом позволяет эксплуатировать их в жестких режимах (ток покоя до 5 А). Идеальны для высокоомных нагрузок (8–16 Ом) и схем с глубокой обратной связью.

Как выбрать транзисторы для усилителей класса AB по соотношению цена-качество

Усилители класса AB требуют транзисторов с низким уровнем искажений, высокой линейностью и стабильностью при работе в режиме слабого смещения. Оптимальный выбор зависит от мощности усилителя, теплового режима и бюджета. Для большинства любительских и полупрофессиональных конструкций подходят биполярные транзисторы (BJT) или MOSFET с параметрами, соответствующими следующим критериям:

• Напряжение коллектор-эмиттер (V_CEO) – должно превышать максимальное напряжение питания усилителя минимум на 20–30%. Например, для усилителя с ±40 В питания выбирайте транзисторы с V_CEO ≥ 60 В (MJL3281A, 2SC5200).
• Ток коллектора (I_C) – должен быть в 1,5–2 раза выше максимального тока нагрузки. Для 100 Вт/8 Ом (I_max ≈ 3,5 А) подойдут транзисторы с I_C ≥ 5–7 А (TIP35C, IRFP240).
• Мощность рассеивания (P_D) – рассчитывается как P_D = (V_пит × I_max)/2. Для ±40 В и 3,5 А требуется P_D ≥ 70 Вт (MJ15024, 2N3055 в корпусе TO-3).
• Коэффициент усиления (h_FE) – для парных транзисторов разброс не должен превышать 10%. Идеально использовать согласованные пары (например, Toshiba 2SC5200/2SA1943 с h_FE = 55–160).

Среди бюджетных вариантов выделяются транзисторы средней мощности: TIP41C/TIP42C (60 В, 6 А, 65 Вт) для усилителей до 50 Вт, MJE15032/MJE15033 (250 В, 8 А, 50 Вт) для более высоких напряжений. Для Hi-Fi-приложений лучше рассматривать пары с низким уровнем шума и высокой линейностью: ON Semiconductor MJL1302A/MJL3281A (260 В, 15 А, 200 Вт) или Sanken 2SC2922/2SA1216 (180 В, 17 А, 200 Вт). Последние обеспечивают THD < 0,05% при 1 кГц и 50 Вт на 8 Ом.

При выборе MOSFET учитывайте пороговое напряжение (V_GS(th)) и крутизну (g_fs). Для класса AB оптимальны приборы с V_GS(th) = 2–4 В и g_fs ≥ 5 См (IRFP240/IRFP9240, IXYS IXTH60N20). Они проще в согласовании, чем BJT, но требуют тщательного расчета цепей смещения. Для снижения искажений выбирайте MOSFET с низким выходным сопротивлением (R_DS(on) < 0,1 Ом). Пример удачного сочетания: IRFP240 (N-канал) + IRFP9240 (P-канал) для усилителей до 150 Вт.

Особенности применения MOSFET-транзисторов в мощных аудиосистемах

MOSFET-транзисторы, в отличие от биполярных, обеспечивают линейность передаточной характеристики в широком диапазоне токов, что критично для высококачественного звуковоспроизведения. Например, модели IRFP240/IRFP9240 демонстрируют крутизну до 10 А/В при напряжении сток-исток 10 В, минимизируя искажения на частотах до 20 кГц. Их пороговое напряжение (2–4 В) позволяет использовать простые схемы смещения без дополнительных цепей температурной компенсации.

Тепловые параметры MOSFET определяют их пригодность для мощных усилителей. Тепловое сопротивление кристалл-корпус у IRFP460 составляет 0,45 °C/Вт, что требует радиаторов с площадью не менее 200 см² при рассеиваемой мощности 100 Вт. Для снижения тепловой нагрузки применяют параллельное включение транзисторов с выравнивающими резисторами в цепи истока (0,1–0,5 Ом), что стабилизирует ток между приборами.

Входная емкость MOSFET (Ciss) влияет на скорость переключения и частотную характеристику. У IRF540N она достигает 1470 пФ, что при работе с высокоомными источниками сигнала (например, ламповыми предусилителями) может вызывать завал АЧХ выше 50 кГц. Решением служит буферный каскад на операционных усилителях с выходным сопротивлением менее 100 Ом или использование транзисторов с меньшей Ciss, таких как IXYS IXTH10N100 (Ciss = 450 пФ).

Защита от статического электричества и перенапряжений – обязательное условие при работе с MOSFET. Входная емкость затвор-исток (Cgs) делает их уязвимыми к пробою при напряжениях выше 20 В. Для предотвращения повреждений используют стабилитроны на 15–18 В между затвором и истоком, а также ограничительные резисторы (10–100 кОм) в цепи затвора. В импульсных режимах (например, при работе с ШИМ) применяют снабберные цепи (RC-цепочки) для подавления выбросов напряжения.

MOSFET-транзисторы в режиме класса D требуют особого внимания к параметрам переключения. Время включения/выключения у IRFB4110 составляет 20/15 нс, что при частоте коммутации 500 кГц приводит к потерям до 5% от выходной мощности. Для снижения потерь выбирают транзисторы с временем переключения менее 10 нс (например, Infineon IPW60R041C6) и используют драйверы затвора с током не менее 2 А.

В усилителях класса AB MOSFET обеспечивают низкий уровень искажений при правильном выборе рабочей точки. Оптимальный ток покоя для IRFP240 составляет 100–200 мА, что минимизирует переходные искажения (THD < 0,05% при 1 кГц). Для стабилизации тока применяют схемы с диодами или транзисторами в цепи смещения, компенсирующими температурный дрейф порогового напряжения (около −3 мВ/°C).

Шумы MOSFET в аудиосистемах зависят от режима работы и топологии схемы. В линейных усилителях преобладает фликкер-шум (1/f), уровень которого у IRF640 составляет −120 дБ/√Гц на частоте 10 Гц. Для его снижения используют транзисторы с низким сопротивлением канала (Rds(on) < 0,1 Ом) и работают при токах стока выше 1 А, где шумовой вклад минимален. В импульсных усилителях основной источник шума – коммутационные процессы, подавляемые фильтрами нижних частот с частотой среза 50–100 кГц.

Надежность MOSFET в аудиосистемах определяется запасом по напряжению и току. Для усилителей с питанием ±70 В рекомендуются транзисторы с Vds ≥ 200 В (например, IXYS IXTH20N250) и током стока не менее 20 А. При параллельном включении необходимо учитывать разброс параметров: разница в пороговом напряжении более 0,5 В приводит к неравномерному распределению тока. Для выравнивания используют индивидуальные резисторы в цепи истока или активные схемы балансировки на операционных усилителях.

Влияние теплового режима на выбор транзисторов для усилителей

Тепловой режим – критический фактор, определяющий долговечность и стабильность работы транзисторов в усилителях звука. Превышение допустимой температуры кристалла на 10°C сокращает срок службы полупроводникового прибора вдвое. Для мощных выходных каскадов, где рассеиваемая мощность достигает 50–100 Вт, выбор транзисторов с низким тепловым сопротивлением (R_th(j-c)) становится обязательным. Например, MJL3281A (NPN) и MJL1302A (PNP) от ON Semiconductor имеют R_th(j-c) = 0,7°C/Вт, что на 30% ниже, чем у устаревших аналогов типа 2N3055.

Температурная зависимость параметров транзисторов проявляется в дрейфе тока покоя и усилении. У кремниевых приборов коэффициент усиления по току (h_FE) снижается на 0,5–1% на каждый градус Цельсия при температуре выше 50°C. Для компенсации используют схемы термостабилизации с датчиками температуры (например, диоды 1N4148 или термисторы NTC), но их эффективность ограничена инерционностью теплопередачи. Альтернативой служат транзисторы с встроенными термокомпенсирующими элементами, как у пары BD139/BD140, где h_FE стабилизирован в диапазоне 0–125°C.

Рассеиваемая мощность транзистора напрямую связана с площадью кристалла и типом корпуса. В таблице приведены сравнительные характеристики популярных корпусов для мощных транзисторов:

Для усилителей класса AB с двухтактным выходным каскадом критически важно симметричное тепловое сопротивление парных транзисторов. Разница в R_th(j-c) более 0,1°C/Вт приводит к неравномерному распределению тока и перегреву одного из плеч. Производители, такие как Toshiba (2SC5200/2SA1943) или Sanken (2SC2922/2SA1216), выпускают согласованные пары с разбросом параметров менее 5%.

Тепловой пробой – основная причина выхода из строя транзисторов в усилителях. При температуре кристалла выше 150°C начинается лавинообразное увеличение тока утечки, приводящее к разрушению p-n-перехода. Для защиты используют схемы ограничения тока и температурные реле, но их порог срабатывания должен быть на 20–30°C ниже критической температуры. Например, для транзисторов с T_j(max) = 200°C защиту настраивают на 170–175°C.

Пассивное охлаждение радиаторами эффективно только при правильном расчете теплового сопротивления системы. Формула для определения необходимой площади радиатора:

S = (T_j(max) – T_a) / (P_d × (R_th(j-c) + R_th(c-s) + R_th(s-a)))

где S – площадь радиатора (см²), T_a – температура окружающей среды (обычно 40°C), P_d – рассеиваемая мощность, R_th(c-s) – тепловое сопротивление термопасты (0,1–0,3°C/Вт), R_th(s-a) – тепловое сопротивление радиатора (зависит от конструкции, для алюминиевых ребристых – 0,5–1,5°C/Вт).

Для импульсных режимов работы (например, в усилителях класса D) тепловая инерция транзисторов играет ключевую роль. Приборы с низкой теплоемкостью кристалла (например, MOSFET с тонким эпитаксиальным слоем) быстрее нагреваются, но и быстрее остывают. Это позволяет использовать меньшие радиаторы, но требует учета пиковых тепловых нагрузок. Например, транзистор IRFB4110 (TO-220) выдерживает импульсную мощность до 300 Вт при длительности 10 мс, но его средняя рассеиваемая мощность ограничена 130 Вт.

Выбор транзисторов для высококачественных усилителей должен учитывать не только электрические параметры, но и тепловые характеристики. Для стационарных систем с длительной нагрузкой предпочтительны приборы в корпусах TO-3 или TO-247 с R_th(j-c) < 0,7°C/Вт. В портативных устройствах оправдано использование MOSFET с низким R_DS(on) (например, IRLZ44N – 0,028 Ом) для снижения потерь. В любом случае расчет теплового режима должен предшествовать выбору конкретной модели, а не наоборот.
