Трехфазная сеть с напряжением 380 В обеспечивает стабильное питание мощных электроприборов, промышленного оборудования и частных домов с высоким энергопотреблением. В отличие от однофазной сети (220 В), она распределяет нагрузку между тремя фазами, снижая риск перегрева проводки и повышая КПД системы. Для корректного подключения требуется соблюдение технических норм ПУЭ, ГОСТ Р 50571.5.52-2011 и правил энергоснабжающей организации.
Перед началом работ проверьте наличие разрешительной документации: технических условий (ТУ) от сетевой компании, проекта электроснабжения и акта допуска электроустановки в эксплуатацию. Без этих документов подключение считается самовольным и влечет штрафы до 150 000 рублей для физических лиц (ст. 7.19 КоАП РФ). Убедитесь, что мощность, указанная в ТУ, соответствует расчетной нагрузке: для частного дома обычно выделяют 15–30 кВт, для производственных помещений – от 50 кВт.
Основные элементы трехфазной сети: вводной автомат (номинал рассчитывается по формуле I = P / (√3 × U × cosφ), где P – мощность в ваттах, U – 380 В, cosφ – 0,95 для бытовых нагрузок), трехфазный счетчик (например, Меркурий 230 ART-03), УЗО с током утечки 30 мА и дифференциальные автоматы на каждую фазу. Сечение кабеля выбирайте по таблице ПУЭ: для алюминиевых жил – не менее 16 мм² при нагрузке до 25 кВт, для медных – 10 мм². Используйте кабель ВВГнг-LS или NYM с изоляцией, устойчивой к возгоранию.
При монтаже соблюдайте цветовую маркировку проводов: фаза A – желтый, фаза B – зеленый, фаза C – красный, нейтраль (N) – синий, заземление (PE) – желто-зеленый. Подключение выполняйте через клеммные колодки или опрессовку гильзами ГМЛ, избегая скруток. После сборки схемы проведите испытания мегаомметром (сопротивление изоляции должно быть не менее 0,5 МОм) и вызовите представителя энергоснабжающей организации для опломбировки счетчика и вводного автомата.

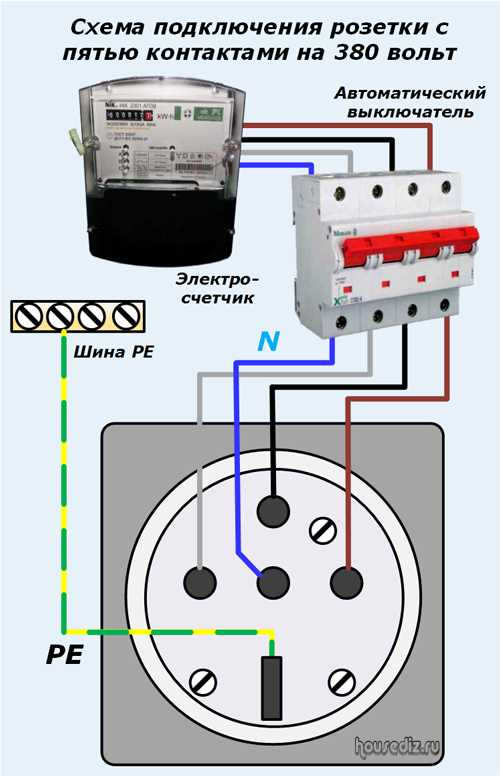

Подключение трехфазной сети: пошаговая инструкция
Перед началом работ убедитесь, что вводной автомат отключен, а на объекте установлен трехфазный счетчик с номинальным током не менее 32 А (для бытовых нужд) или 63 А (для производственных). Подключение выполняйте кабелем ВВГнг-LS сечением 4×10 мм² (для 32 А) или 4×16 мм² (для 63 А), соблюдая цветовую маркировку: желто-зеленый – заземление, синий – нейтраль, остальные три – фазы (коричневый, черный, серый). На вводном щите закрепите шины N и PE на изолированных держателях, а фазные провода подключите к верхним клеммам автомата через наконечники НШВИ. Проверьте надежность затяжки винтов динамометрической отверткой с усилием 2,5 Н·м.
После монтажа кабеля в щите подключите нагрузку: трехфазные потребители (например, электродвигатели) – к фазным проводам и нейтрали (если требуется), однофазные – к одной из фаз и нейтрали, распределяя нагрузку равномерно. Используйте УЗО с током утечки 30 мА для защиты розеточных групп и 100 мА – для вводного устройства. Перед подачей напряжения прозвоните цепи мультиметром на отсутствие короткого замыкания (сопротивление между фазами и нейтралью должно быть бесконечно, между фазой и PE – не менее 0,5 МОм). Включите вводной автомат и проверьте линейные напряжения между фазами (должно быть 380 В ±5%) и фазное напряжение (220 В ±5%) с помощью вольтметра.
Проверка технических условий и требований к подключению
Перед началом работ запросите у сетевой организации технические условия (ТУ) на подключение. В документе должны быть указаны: разрешенная мощность (например, 15 кВт для частных домов или 100 кВт для производственных объектов), точка присоединения, требования к кабельной линии (сечение, марка провода), тип и параметры защитных устройств. Отсутствие этих данных делает подключение невозможным.
Сверьте параметры ТУ с проектной документацией. Основные расхождения чаще всего возникают по следующим позициям:
| Параметр | Типичные требования ТУ | Частые ошибки в проектах |
|---|---|---|
| Сечение кабеля | 16–25 мм² для алюминия, 10–16 мм² для меди (при мощности до 30 кВт) | Завышение или занижение сечения на 1–2 ступени |
| Тип автомата | Трехполюсный автомат с характеристикой C или D (например, C25 для 15 кВт) | Использование однополюсных автоматов или неправильный номинал |
| Заземление | Сопротивление контура ≤ 4 Ом (для грунтов с удельным сопротивлением до 100 Ом·м) | Отсутствие расчета контура или использование некорректных материалов |
Проверьте соответствие объекта требованиям ПУЭ (глава 1.7) и СП 256.1325800.2016. Для жилых зданий обязательны: система TN-C-S (разделение PEN-проводника на PE и N на вводе), наличие УЗО с током утечки 30 мА на розеточных группах, металлические трубы для прокладки кабеля при скрытой проводке. На производственных объектах дополнительно требуется молниезащита и выравнивание потенциалов.
Уточните в ТУ допустимые отклонения напряжения. Согласно ГОСТ 32144-2013, для трехфазных сетей нормальным считается диапазон 380 В ±5% (361–399 В). Если в вашем районе часты просадки (например, до 340 В), потребуется установка стабилизатора или согласование с сетевой организацией мер по компенсации.
Обратите внимание на требования к приборам учета. Для мощностей свыше 60 кВт обязателен трехфазный счетчик прямого включения (например, Меркурий 230 ART-03) с классом точности не ниже 1.0. Прибор должен быть опломбирован и установлен в шкафу с возможностью дистанционного съема показаний. Для объектов с потреблением более 150 кВт дополнительно требуется система АСКУЭ.
Согласуйте с сетевой организацией схему подключения. Наиболее распространены два варианта: «звезда» (для равномерной нагрузки) и «треугольник» (для мощных двигателей). При подключении по схеме «звезда» нейтральный провод должен быть рассчитан на ток не менее 50% фазного. Для «треугольника» обязательна проверка симметрии нагрузки – разница токов в фазах не должна превышать 10%.
Заблаговременно подготовьте акт разграничения балансовой принадлежности. В документе должны быть четко указаны: граница ответственности (обычно – клеммы вводного автомата), перечень оборудования, передаваемого на баланс сетевой организации, и сроки его обслуживания. Без подписанного акта ввод в эксплуатацию невозможен.
Выбор и подготовка кабеля для трехфазной линии
Для трехфазной сети с напряжением 380 В используйте кабели с маркировкой ВВГнг-LS, АВВГнг-LS или ПвВГнг(А)-LS. Сечение жил выбирайте исходя из мощности нагрузки: 4 мм² на 1 кВт при длине линии до 50 м, 6 мм² – до 100 м, 10 мм² и выше – для протяженных участков или мощных потребителей (свыше 15 кВт).
При прокладке в земле применяйте бронированные кабели АВБбШв или ВБбШв с защитной оболочкой из стальной ленты. Для воздушных линий подходят самонесущие изолированные провода СИП-4 с сечением от 16 мм². Избегайте использования кабелей с алюминиевыми жилами в помещениях с высокой влажностью или агрессивными средами – медь предпочтительнее.
Перед монтажом проверьте целостность изоляции мегаомметром на 1000 В. Сопротивление между жилами и заземлением должно быть не менее 0,5 МОм. Для кабелей с бумажной пропитанной изоляцией (АСБ, ЦАСБ) дополнительно контролируйте уровень влажности – допустимое значение не более 0,5%.
Разделка кабеля выполняется с запасом: 150–200 мм для подключения к автоматам и 300–500 мм – для соединения в распределительных коробках. Снимите внешнюю оболочку на длину, равную глубине клеммника плюс 10 мм. Жилы зачищайте на 8–10 мм для винтовых зажимов и 12–15 мм – для пружинных. Используйте специализированный инструмент: стрипперы для точной зачистки без повреждения токопроводящей части.
Для фиксации жил в клеммах применяйте наконечники НШВИ (медные) или А-НШВИ (алюминиевые) с опрессовкой гидравлическим прессом. При сечении свыше 25 мм² используйте гильзы ГМЛ или ГА с термоусадочными трубками. Избегайте скруток – даже временные соединения выполняйте через клеммные колодки WAGO 222 или болтовые сжимы.
При прокладке в трубах или лотках соблюдайте радиус изгиба: не менее 10 диаметров кабеля для небронированных и 15 – для бронированных. В местах прохода через стены используйте гильзы из металла или пластика с заделкой огнестойким герметиком. Для вертикальных участков закрепляйте кабель хомутами через каждые 1,5 м, для горизонтальных – через 0,8 м.
Температурный режим эксплуатации учитывайте при выборе материала оболочки: ПВХ выдерживает от -40°C до +70°C, резина – от -50°C до +65°C, сшитый полиэтилен – от -60°C до +90°C. Для уличных условий выбирайте кабели с индексом «нг(А)-HF» – они не распространяют горение и не выделяют галогенов при нагреве.
После монтажа промаркируйте кабель бирками с указанием назначения линии, сечения и даты установки. Для идентификации фаз используйте цветовую маркировку: желтый (L1), зеленый (L2), красный (L3), синий (N), желто-зеленый (PE). Проверьте правильность чередования фаз фазоуказателем перед первым включением.
Установка и настройка трехфазного счетчика электроэнергии
Перед монтажом счетчика проверьте соответствие его технических характеристик параметрам сети: номинальное напряжение (обычно 3×230/400 В), максимальный ток (например, 5(60) А для прямого включения или 5 А для трансформаторного), класс точности (не ниже 1.0 для бытовых нужд, 0.5S для коммерческого учета). Установите счетчик на DIN-рейку или щитовое крепление строго вертикально, с отклонением не более 1° – нарушение этого требования увеличивает погрешность измерений до 0.5%. Подключите фазы L1, L2, L3 к входным клеммам счетчика (порядок не критичен, но должен совпадать с маркировкой на корпусе), нейтраль N – к отдельной клемме, а защитный провод PE – к шине заземления щита. Для моделей с трансформаторами тока соблюдайте полярность подключения: начало обмотки трансформатора (клемма «Л1») соединяется с фазой, конец («И1») – с входом счетчика.
После подачи напряжения активируйте счетчик через меню или кнопки на панели: введите текущие показания (если требуется), установите дату и время с точностью до секунды, выберите тарифный план (одно-, двух- или трехтарифный) и коэффициент трансформации (для трансформаторных схем). Для счетчиков с интерфейсом RS-485 или PLC настройте параметры связи: скорость обмена (обычно 9600 бит/с), сетевой адрес (уникальный для каждого устройства в сети), протокол (например, Modbus RTU или DLMS/COSEM). Проверьте корректность учета, сравнив показания счетчика с эталонным прибором под нагрузкой не менее 10% от номинальной – расхождение не должно превышать ±1.5% для класса точности 1.0. Зафиксируйте пломбировку клеммной крышки и корпуса счетчика представителем энергоснабжающей организации.
Монтаж автоматических выключателей и устройств защиты
Перед установкой автоматических выключателей (АВ) проверьте соответствие их номинального тока расчетной нагрузке сети. Для трехфазных систем используйте трех- или четырехполюсные модели с характеристикой срабатывания C или D в зависимости от типа нагрузки: C – для освещения и розеток (5–10 In), D – для двигателей и трансформаторов (10–20 In). Номинал АВ должен быть на 10–20% выше рабочего тока нагрузки, но не превышать допустимый ток кабеля.
Крепление АВ выполняйте на DIN-рейку шириной 35 мм, зафиксированную в распределительном щите с шагом не менее 100 мм между соседними модулями для вентиляции. При монтаже трехфазных АВ соблюдайте последовательность подключения: сверху – ввод от сети (фазы L1, L2, L3, нейтраль N), снизу – нагрузка. Для защиты от ошибок используйте цветовую маркировку проводов: желто-зеленый – PE, синий – N, остальные – фазы.
Устройства защитного отключения (УЗО) устанавливайте после АВ с номинальным током на ступень выше. Например, для АВ на 25 А выбирайте УЗО на 40 А. Тип УЗО зависит от условий эксплуатации: АС – для переменного тока, А – для пульсирующего (электроника), В – для постоянного и переменного тока. Дифференциальный ток срабатывания: 10 мА – для влажных помещений, 30 мА – для жилых, 100–300 мА – для противопожарной защиты.
При подключении УЗО соблюдайте полярность: нейтраль N подключайте к клемме с маркировкой N, фазы – к оставшимся. Проверьте работоспособность кнопкой «Тест» после монтажа. Для трехфазных сетей используйте четырехполюсные УЗО с равномерным распределением нагрузки по фазам – дисбаланс более 30% приводит к ложным срабатываниям.
Реле контроля напряжения (РКН) монтируйте перед АВ для защиты от скачков. Настройте пороги срабатывания: нижний – 190 В, верхний – 250 В для бытовых сетей. Время задержки повторного включения установите на 3–5 минут, чтобы исключить частые перезапуски оборудования. Для трехфазных систем выбирайте модели с контролем всех фаз и функцией отключения при пропадании одной из них.
Соединения выполняйте гибким медным проводом сечением не менее 6 мм² для токов до 40 А и 10 мм² – до 63 А. Используйте наконечники НШВИ или обжимные гильзы для предотвращения перегрева контактов. Затяжку клемм производите динамометрической отверткой: 2,5 Н·м для винтов М4, 3,5 Н·м – для М5. После монтажа измерьте сопротивление изоляции мегаомметром на 1000 В – минимально допустимое значение 0,5 МОм.
Завершив монтаж, промаркируйте все устройства и кабели в соответствии с однолинейной схемой. Установите прозрачную защитную крышку щита с замком. Перед подачей напряжения проверьте отсутствие коротких замыканий мультиметром в режиме прозвонки. После включения проконтролируйте температуру контактов инфракрасным термометром – превышение 70°C указывает на некачественное соединение.
