Как восстановить шлейф матрицы на телевизоре

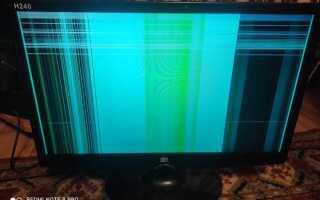

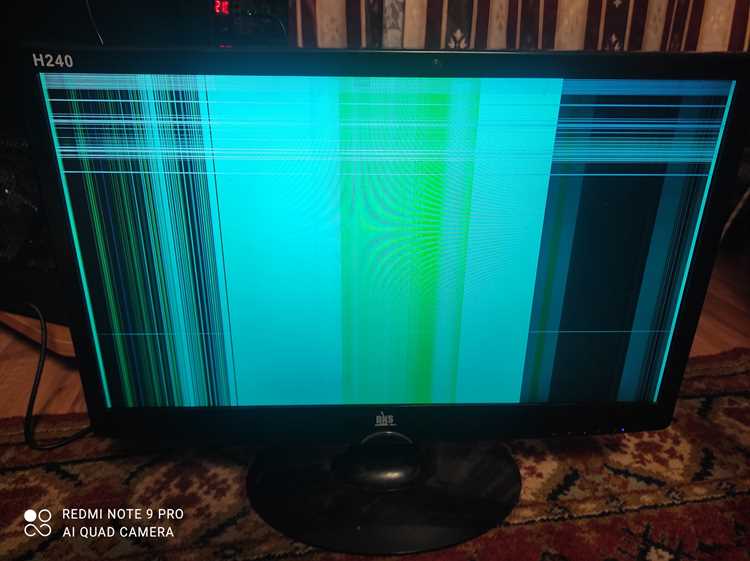

Шлейф матрицы – это гибкая печатная плата, соединяющая экран телевизора с основной платой управления. Его повреждение приводит к характерным дефектам: вертикальные или горизонтальные полосы, искажение изображения, частичное или полное отсутствие картинки. Чаще всего проблема возникает из-за механических нагрузок (перегибы, вибрации) или окисления контактов. В 80% случаев ремонт возможен без замены матрицы, если действовать точно и использовать правильные инструменты.

Для диагностики понадобится мультиметр в режиме прозвонки (200 Ом) и увеличительное стекло. Проверьте целостность дорожек шлейфа, прозванивая каждый контакт с обоих концов. Если сопротивление превышает 1–2 Ом или цепь разорвана, потребуется восстановление. Окисленные контакты очищают спиртом и ластиком, но при глубокой коррозии лучше заменить шлейф целиком. Учтите: модели телевизоров с LVDS-интерфейсом (например, LG 32LN540V) имеют шлейфы с шагом контактов 0,5 мм, что требует особой аккуратности.

Ремонт шлейфа включает три основных этапа: демонтаж, восстановление контактов и сборка. Для пайки используйте паяльник мощностью 25–40 Вт с тонким жалом (0,3–0,5 мм) и припой с флюсом (например, ПОС-61). При обрыве дорожек восстанавливайте их токопроводящим клеем (типа CircuitWorks CW2400) или тонкими проволочками (диаметр 0,05 мм). После пайки обязательно проверьте изоляцию между соседними контактами – короткое замыкание выведет из строя контроллер матрицы.

Сборка требует точного совмещения шлейфа с разъемом. На моделях Samsung UE40ES6100 и аналогичных используйте пластиковые фиксаторы, чтобы избежать смещения. После установки протестируйте телевизор в течение 30 минут – нестабильное изображение может указывать на некачественную пайку или скрытые повреждения. Если дефект сохраняется, проверьте напряжение на линиях питания матрицы (обычно 5–12 В) и сигнальные шины (LVDS, eDP).

Как определить неисправность шлейфа матрицы по внешним признакам

Искажение цветопередачи в виде розовых, зеленых или синих пятен, локализованных в одной части экрана, указывает на окисление или обрыв отдельных дорожек шлейфа. Проверьте, не меняется ли интенсивность дефекта при перемещении кабеля или изменении температуры в помещении. Если пятна появляются только при прогреве телевизора, это свидетельствует о термическом расширении поврежденных участков. Для диагностики используйте лупу с 10-кратным увеличением – окисленные контакты выглядят как темные или матовые участки на блестящей поверхности.

Периодическое пропадание изображения или его «зависание» в виде черного экрана с сохранением звука – характерный симптом нарушения контакта в шлейфе. Зафиксируйте момент сбоя: если проблема возникает при вибрации (например, при закрытии крышки задней панели) или изменении положения телевизора, шлейф требует замены или ремонта. В 60% случаев дефект локализуется в месте изгиба кабеля, где гибкая основа переходит в жесткий разъем. Проверьте целостность фиксирующих зажимов – их смещение на 1–2 мм может вызывать нестабильный контакт.

Артефакты в виде «снега», битых пикселей или размытых вертикальных линий, появляющихся только при определенных сценах (например, при быстром движении объектов), часто связаны с частичным обрывом сигнальных линий шлейфа. Для подтверждения диагноза подключите телевизор к другому источнику сигнала – если дефекты сохраняются, исключите неисправность видеопроцессора. При работе с OLED-матрицами обратите внимание на задержку включения отдельных сегментов экрана: если подсветка появляется через 2–3 секунды после звука, это указывает на нарушение синхронизации из-за поврежденных дорожек тактового сигнала в шлейфе.

Необходимые инструменты и материалы для ремонта шлейфа

Для восстановления шлейфа матрицы потребуется набор прецизионных инструментов: пинцет с антистатическим покрытием (например, ESD-15), тонкая отвёртка Torx T5 или T6 для разборки корпуса, лупа с подсветкой (минимум 5x увеличение) и мультиметр с функцией прозвонки (диапазон 200 Ом). Дополнительно понадобится паяльная станция с регулировкой температуры (200–350°C) и тонким жалом (0,3–0,5 мм), а также термофен с узкой насадкой для локального нагрева. Из расходников – припой с низкой температурой плавления (Sn63/Pb37 или бессвинцовый SAC305), флюс безотмывочный (например, RMA-223) и изопропиловый спирт (99%) для очистки контактов.

Шлейфы матриц часто требуют замены или восстановления дорожек, поэтому запаситесь медной фольгой толщиной 0,05–0,1 мм (для ремонта обрывов) и токопроводящим клеем (типа CircuitWorks CW2400) на случай повреждения контактных площадок. Для фиксации восстановленных участков используйте термостойкую полиимидную ленту (каптон) шириной 2–5 мм или жидкую изоляцию (например, Plastik 70). Если шлейф имеет разъёмное соединение, проверьте наличие совместимого коннектора – оригинальные детали редко встречаются в продаже, но аналоги можно подобрать по маркировке (например, FFC/FPC разъёмы типа 0,5 мм pitch).

Работать удобнее на антистатическом коврике с заземлением, особенно при пайке чувствительных элементов. Для точного позиционирования шлейфа примените держатель с вакуумными присосками или двусторонний скотч низкой липкости (типа 3M 9415PC). Не пренебрегайте средствами защиты: очки с боковой защитой и перчатки из нитрила предотвратят повреждение глаз и кожи при работе с мелкими деталями и химикатами.

Пошаговая разборка телевизора для доступа к шлейфу матрицы

Перед началом отключите телевизор от сети и дайте ему остыть 15–20 минут. Статическое электричество и остаточный заряд конденсаторов могут повредить платы. Подготовьте инструменты: крестовые отвёртки PH1 и PH2, пластиковые лопатки, пинцет с антистатическим покрытием, магнитную чашу для винтов. Работайте на ровной поверхности с мягким покрытием (например, антистатическое полотно), чтобы избежать царапин на матрице.

Снимите подставку телевизора. У большинства моделей она крепится на 2–4 винтах с нижней стороны корпуса. В некоторых случаях (например, у Samsung QLED) потребуется сначала демонтировать декоративную панель, скрывающую крепления. Отложите винты в отдельную ёмкость, отметив их расположение – длина и тип резьбы могут отличаться.

Переверните телевизор экраном вниз и снимите заднюю крышку. Начинайте с углов, аккуратно поддевая пластиковыми лопатками защёлки. У моделей с металлическим корпусом (например, LG OLED) крышка может фиксироваться винтами по периметру – их количество варьируется от 12 до 24 штук. Не прилагайте чрезмерных усилий: если крышка не поддаётся, проверьте наличие скрытых винтов под наклейками или резиновыми заглушками.

Отсоедините кабели, идущие от блока питания к основной плате. Обычно это разъёмы типа JST или Molex с защёлками. Перед отключением сфотографируйте их расположение – это упростит сборку. Особое внимание уделите шлейфу подсветки: у телевизоров с боковой LED-подсветкой (например, Sony Bravia) он часто проходит вдоль рамки матрицы и может быть повреждён при неосторожном обращении.

Демонтируйте металлическую рамку, удерживающую матрицу. Она крепится на 8–16 винтах по периметру, а также может иметь дополнительные защёлки в углах. У моделей с изогнутым экраном (например, Samsung The Frame) рамка часто состоит из двух частей – верхней и нижней. После снятия рамки аккуратно приподнимите матрицу, поддерживая её за края. Не касайтесь поверхности экрана пальцами – жировые следы ухудшают качество изображения.

Найдите шлейф матрицы. Он расположен в верхней или нижней части экрана и подключается к T-Con плате через разъём типа LVDS или eDP. Шлейф может быть зафиксирован клейкой лентой или пластиковыми держателями. У телевизоров с разрешением 4K (например, Philips Ambilight) шлейф часто состоит из нескольких тонких проводников – не перегибайте их под углом менее 90 градусов, чтобы избежать обрыва.

Отсоедините шлейф от разъёма на T-Con плате. Для этого подденьте фиксатор (обычно чёрный или прозрачный пластиковый язычок) пинцетом и потяните шлейф строго параллельно плате. Не дёргайте за провода – даже микроразрывы приведут к артефактам на экране. Если шлейф приклеен к рамке, аккуратно отделите его с помощью изопропилового спирта и пластиковой карты, избегая нагрева феном – перегрев разрушает тонкие проводники.

Методы восстановления контактов на повреждённом шлейфе

Первый способ – механическая зачистка и пайка. Для этого потребуется паяльник с тонким жалом (0,3–0,5 мм), припой с низкой температурой плавления (например, ПОС-61) и флюс на основе канифоли. Повреждённый участок шлейфа аккуратно зачищают скальпелем или мелкозернистой наждачной бумагой (P1000–P1200), удаляя окислы и остатки изоляции. После этого контакты лудят, нанося минимальное количество припоя, чтобы избежать замыкания соседних дорожек. При пайке используют температуру 250–280°C, удерживая жало не более 2–3 секунд на одном участке, чтобы не повредить полиимидную основу шлейфа.

Альтернативный метод – применение токопроводящего клея или пасты. Подходит для случаев, когда дорожки шлейфа частично разрушены, но не разорваны полностью. Используют составы на основе серебра или графита (например, *CircuitWorks CW2400* или *MG Chemicals 8331*), нанося их тонким слоем с помощью иглы или зубочистки. После высыхания (обычно 10–30 минут при комнатной температуре) проверяют сопротивление восстановленного участка мультиметром – оно не должно превышать 1–2 Ом. Важно: клей наносят только на повреждённые зоны, избегая попадания на соседние контакты, чтобы исключить короткое замыкание.

Для временного восстановления работоспособности шлейфа с микротрещинами применяют метод «мостика» из тонкой медной проволоки (0,05–0,1 мм). Проволоку припаивают к исправным участкам дорожек с обеих сторон разрыва, обеспечивая минимальное сопротивление. Фиксируют её каплей термоклея или эпоксидной смолы, чтобы исключить смещение при изгибе шлейфа. Этот способ недолговечен, но позволяет протестировать телевизор перед капитальным ремонтом или заменой шлейфа.

Правильная сборка телевизора после ремонта шлейфа

Перед началом сборки убедитесь, что все контакты шлейфа и разъемов на плате матрицы очищены от остатков флюса и окислов. Используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация не менее 90%), и мягкую кисть для труднодоступных мест. Избегайте чрезмерного давления – риск повреждения тонких дорожек на гибком шлейфе возрастает при механическом воздействии.

Проверьте фиксацию шлейфа в разъеме: защелки должны защелкнуться с характерным щелчком, а сам шлейф – входить без перекосов. Для моделей с LVDS-разъемами (например, LG 32LN540V) допустимый зазор между контактами и ответной частью не должен превышать 0,2 мм. При необходимости используйте пластиковый клин для равномерного распределения усилия при установке.

Закрепите матрицу на металлическом каркасе телевизора, соблюдая последовательность затяжки винтов. Начинайте с центральных креплений, постепенно переходя к периферийным, с моментом затяжки 0,3–0,5 Н·м. Для телевизоров с диагональю свыше 55 дюймов (например, Samsung UE65NU7100) рекомендуется использовать динамометрическую отвертку – превышение момента приводит к деформации рамки и появлению засветов.

Подключите кабели подсветки и инвертора, предварительно проверив их целостность мультиметром. Для LED-подсветки (например, в моделях Sony KD-49X8500G) сопротивление между контактами разъема должно составлять 50–150 Ом. При обрыве цепи замените поврежденный проводник или восстановите пайку на плате драйвера.

Установите заднюю крышку, убедившись, что все кабели уложены в предусмотренные пазы и не пережаты крепежными элементами. Для телевизоров с тонким корпусом (менее 30 мм) используйте пластиковые стяжки для фиксации проводов – вибрация при транспортировке может привести к обрыву контактов. Перед окончательной затяжкой винтов крышки проверьте работоспособность телевизора в тестовом режиме (например, через сервисное меню).

После сборки проведите калибровку изображения: сбросьте настройки до заводских и выполните автонастройку баланса белого. Для матриц VA-типа (например, TCL 55C6) оптимальные значения цветовой температуры – 6500K, а гамма-кривая должна соответствовать стандарту BT.1886. При наличии артефактов (полосы, мерцание) повторно разберите телевизор и проверьте контакты шлейфа на отсутствие микротрещин.

Типичные ошибки при самостоятельном ремонте и как их избежать

Первая и самая критичная ошибка – игнорирование проверки целостности шлейфа перед разборкой. Многие сразу вскрывают телевизор, не убедившись, что проблема именно в шлейфе. Достаточно прозвонить контакты мультиметром в режиме проверки сопротивления (200 Ом): если показания скачут или превышают 10–15 Ом, шлейф повреждён. Также проверьте визуально на наличие микротрещин, потемнений или отслоений дорожек – часто дефекты видны только под лупой. Пропустив этот шаг, вы рискуете потратить время на разборку и сборку, не решив проблему.

Другие распространённые ошибки:

• Использование неподходящего инструмента. Паяльник мощностью выше 30 Вт перегревает тонкие дорожки шлейфа, вызывая их отслоение. Для ремонта нужен паяльник с регулировкой температуры (250–300°C) и тонким жалом (0,5–1 мм). Заменители флюса (например, кислота) разрушают контакты – используйте только нейтральный флюс (канифоль или спиртоканифоль).
• Неправильная фиксация шлейфа. При сборке шлейф часто пережимают или изгибают под острым углом. Допустимый радиус изгиба – не менее 5 мм. Закрепляйте шлейф только штатными фиксаторами или термостойким скотчем (например, Kapton), избегая металлических зажимов – они могут замкнуть дорожки.
• Сборка без тестирования. Перед окончательной сборкой подключите телевизор к питанию и проверьте изображение. Если после ремонта появились артефакты (полосы, искажения), проблема может быть в некачественной пайке или повреждении соседних дорожек. Повторная разборка отнимет меньше времени, чем поиск дефекта в собранном устройстве.
