Электромагнит на 12В – устройство, способное генерировать магнитное поле силой до 5–10 кг при правильном расчёте параметров. Для сборки потребуется медный провод сечением 0,8–1,2 мм² (ПЭВ-2 или аналоги), стальной сердечник диаметром 10–15 мм и длиной 50–100 мм, а также источник постоянного тока с напряжением 12В и током не менее 2А. Оптимальное количество витков – 200–300, при этом сопротивление катушки составит 2–4 Ом, что обеспечит ток в пределах 3–6А.
Ключевой фактор – материал сердечника. Используйте низкоуглеродистую сталь (Ст3, Ст10) или трансформаторное железо для минимизации потерь на гистерезис. Избегайте нержавеющей стали и алюминия: их магнитная проницаемость в 100–1000 раз ниже. Для увеличения силы притяжения на 20–30% сердечник можно сделать подковообразным, сократив воздушный зазор до 0,5–1 мм.
Намотку провода выполняйте плотно, виток к витку, без перехлёстов. Каждый слой изолируйте лаком или тонкой бумагой, чтобы исключить межвитковые замыкания. При токе свыше 5А предусмотрите теплоотвод: обмотайте катушку алюминиевой фольгой или установите её на радиатор. Для проверки работоспособности используйте мультиметр в режиме измерения сопротивления и амперметр для контроля тока.
Готовое устройство подойдёт для подъёма мелких металлических предметов, создания самодельных замков или экспериментов с левитацией. При длительной работе на максимальной мощности катушка нагревается до 60–80°C – это нормально, но превышение 100°C приведёт к разрушению изоляции. Для повышения эффективности добавьте диод 1N4007 параллельно катушке, чтобы гасить обратные ЭДС при отключении питания.

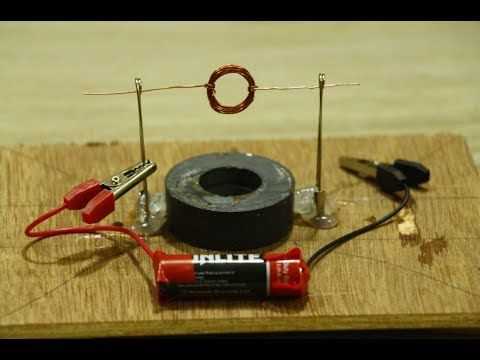

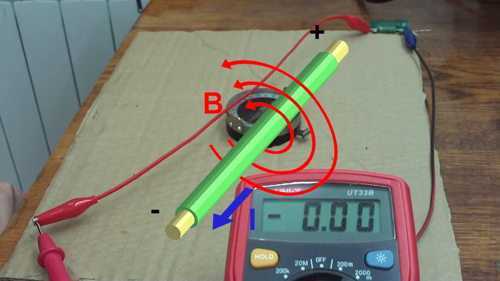

Электромагнит на 12В своими руками: пошаговая инструкция
Для сборки электромагнита на 12В потребуется сердечник из мягкой стали диаметром 10–15 мм и длиной 50–80 мм. Подойдет болт М10–М12 или отрезок арматуры с гладкой поверхностью. Избегайте закалённых деталей – они плохо намагничиваются. Намотка провода на сердечник создаёт магнитное поле, поэтому его форма должна быть цилиндрической или прямоугольной без острых углов.
Используйте медный эмалированный провод ПЭВ-2 диаметром 0,5–0,8 мм. Для 12В достаточно 200–300 витков, но при увеличении количества до 500–600 витков сила притяжения возрастёт. Наматывайте провод плотно, виток к витку, без перехлёстов. Каждый слой изолируйте тонкой бумагой или скотчем, чтобы предотвратить короткое замыкание. Концы провода зачистите наждачной бумагой для надёжного контакта.
Источник питания – аккумулятор 12В или блок питания с током не менее 2А. Подключите провод к клеммам через выключатель или кнопку, чтобы управлять магнитом без отсоединения. При использовании трансформатора убедитесь, что его выходное напряжение стабилизировано – скачки могут повредить обмотку. Для проверки поднесите к сердечнику металлический предмет: если он притягивается, намотка выполнена правильно.
Усилить магнитное поле можно, добавив второй слой обмотки поверх первого. Направление намотки должно совпадать с первым слоем, иначе поля будут гасить друг друга. Для фиксации витков используйте термоусадочную трубку или изоленту. Если электромагнит греется выше 60°C, уменьшите ток или увеличьте диаметр провода. При длительной работе предусмотрите охлаждение – например, радиатор из алюминиевой пластины.
Для точного расчёта силы притяжения используйте формулу: F = (N × I)² × μ₀ × A / (2 × g²), где N – число витков, I – ток в амперах, μ₀ – магнитная постоянная (4π × 10⁻⁷ Гн/м), A – площадь поперечного сечения сердечника, g – зазор между магнитом и объектом. Например, при 300 витках, токе 2А и сердечнике диаметром 12 мм сила притяжения составит около 5–7 Н (0,5–0,7 кгс).
Готовый электромагнит испытайте на разных материалах: сталь притягивается лучше, чем чугун или нержавейка. Для демонстрации работы закрепите его на штативе и подвесьте груз. Если магнит не держит заявленный вес, проверьте целостность обмотки мультиметром (сопротивление должно быть в пределах 1–5 Ом) или увеличьте количество витков. Храните устройство в сухом месте – влага разрушает изоляцию провода.
Выбор материалов для сердечника и катушки
Сердечник определяет эффективность электромагнита. Для 12В устройств оптимальны ферромагнитные материалы с высокой магнитной проницаемостью и низкой коэрцитивной силой. Лучший выбор – электротехническая сталь марки Э330 или Э41 толщиной 0,35–0,5 мм. Альтернатива – трансформаторное железо от старых блоков питания, но его магнитные свойства хуже на 15–20%. Избегайте нержавеющей стали: её магнитная проницаемость в 100 раз ниже.
Для самодельных конструкций подойдёт сердечник из гвоздей диаметром 6–8 мм, скреплённых в пучок. Длина пучка должна превышать длину катушки на 10–15 мм с каждой стороны. При использовании болтов М8–М10 выбирайте сталь Ст3 или Ст20 – они лучше намагничиваются, чем высокоуглеродистые марки. Перед сборкой зачистите поверхность наждачной бумагой P240 для удаления оксидной плёнки.
- Материалы для катушки:
- Провод медный эмалированный ПЭВ-2 или ПЭТВ-2 диаметром 0,5–1,0 мм. Для 12В и силы тока 2–5 А достаточно 0,8 мм.
- Каркас: текстолит толщиной 1–2 мм или пластик ABS. Избегайте металлических каркасов – они создают вихревые токи.
- Изоляция между слоями: лакоткань ЛШМ-105 или фторопластовая лента толщиной 0,1 мм.
Расчёт количества витков зависит от требуемой силы магнита. Для 12В и сердечника сечением 2–3 см² формула: N = (U × 10⁴) / (4,44 × f × B × S), где U – напряжение (12 В), f – частота (50 Гц для постоянного тока), B – индукция (1,2–1,5 Тл для стали), S – площадь сердечника (см²). Пример: для S = 2 см² и B = 1,3 Тл потребуется ~200 витков провода 0,8 мм.
При намотке катушки соблюдайте направление витков – оно должно быть одинаковым по всей длине. Первый слой укладывайте плотно, без зазоров, последующие – с перекрытием 50% для равномерного распределения тока. Между слоями прокладывайте изоляцию, особенно если используете провод без двойной эмали. Для фиксации крайних витков применяйте термоусадочную трубку или нитки, пропитанные клеем БФ-2.
Проверка материалов перед сборкой критична. Для сердечника: поднесите магнит – если притягивается с заметным усилием, материал подходит. Для провода: зачистите 5 мм изоляции и измерьте сопротивление мультиметром – у исправного провода 0,8 мм оно не должно превышать 0,05 Ом/м. Если сопротивление выше, провод окислен или имеет микротрещины – замените его.
Расчет необходимого количества витков провода
Количество витков провода в электромагните определяет его магнитную силу и зависит от напряжения питания, сечения провода, материала сердечника и требуемой индукции. Для 12В систем базовый расчет начинается с формулы:
N = (U × 104) / (4,44 × f × B × S),
где N – число витков, U – напряжение (12В), f – частота (для постоянного тока принимается 50 Гц как условная величина), B – магнитная индукция (Тл), S – площадь поперечного сечения сердечника (см²). Для ферритовых сердечников B обычно составляет 0,2–0,3 Тл, для электротехнической стали – 1,0–1,5 Тл.
Пример: для сердечника из стали Ст3 с сечением 2 см² и индукцией 1,2 Тл расчет дает:
N = (12 × 104) / (4,44 × 50 × 1,2 × 2) ≈ 225 витков.
Сечение провода выбирается по току, который определяется мощностью электромагнита. Для 12В систем ток рассчитывается как I = P / U, где P – мощность (Вт). Допустимая плотность тока для медного провода – 2–5 А/мм². При токе 2 А минимальное сечение составит 0,4–1 мм². В таблице приведены рекомендуемые параметры для разных условий:
| Ток (А) | Сечение провода (мм²) | Диаметр провода (мм) | Макс. число витков на 1 см длины катушки |
|---|---|---|---|
| 1 | 0,2–0,5 | 0,5–0,8 | 12–20 |
| 2 | 0,4–1,0 | 0,7–1,1 | 8–15 |
| 3 | 0,6–1,5 | 0,9–1,4 | 6–12 |
Учитывайте сопротивление провода: при длине обмотки 10 м и сечении 0,5 мм² сопротивление составит ~0,34 Ом, что при 2 А даст падение напряжения ~0,68 В. Для точного расчета используйте формулу R = (ρ × L) / S, где ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), L – длина провода, S – сечение.
Практическая корректировка: если после намотки 225 витков сила электромагнита недостаточна, увеличьте число витков на 10–15% или замените сердечник на материал с большей магнитной проницаемостью. Измерьте индукцию тесламетром или оцените силу притяжения груза известной массы.
Подбор провода по сечению и типу изоляции
Для электромагнита на 12В оптимальное сечение провода зависит от требуемой силы тока и длины обмотки. При токе до 2А используйте медный провод диаметром 0,5–0,8 мм (сечение 0,2–0,5 мм²), для 2–5А – 0,8–1,2 мм (0,5–1,13 мм²). Превышение тока ведет к перегреву: каждые 10°C выше 60°C сокращают срок службы изоляции вдвое. Для катушек длиной свыше 50 м применяйте провод с сечением на 20–30% больше расчетного, чтобы компенсировать падение напряжения. Избегайте алюминиевых проводов – их удельное сопротивление в 1,6 раза выше меди, что снижает эффективность магнита.
Тип изоляции выбирайте по условиям эксплуатации: ПЭВ-2 (полиэфирный лак) выдерживает до 130°C, устойчив к маслам и влаге, но хрупок при механических нагрузках; ПЭТВ (полиэфиримидный лак) работает до 180°C, подходит для компактных обмоток с высокой плотностью тока. Для влажных сред используйте ПЭЛШО с шелковой оплеткой или ПВХ-изоляцию (до 70°C), но учтите её низкую термостойкость. При намотке вручную отдавайте предпочтение проводу с однослойной изоляцией – он легче укладывается без повреждений.
Изготовление каркаса для намотки катушки
Каркас определяет геометрию катушки и влияет на её электрические параметры. Для электромагнита на 12В оптимальный внутренний диаметр каркаса – 20–30 мм, высота – 40–60 мм. Материал должен быть диэлектриком с термостойкостью не ниже 100°C: подойдёт текстолит толщиной 1,5–2 мм, оргстекло или фторопласт. Избегайте картона или дерева – они впитывают влагу и деформируются при нагреве.
Раскроите заготовку по шаблону: вырежьте прямоугольник шириной, равной высоте каркаса, и длиной, достаточной для обхвата сердечника с запасом 5–7 мм на склейку. Наметьте линии сгиба на расстоянии 10 мм от краёв – это будут бортики, удерживающие обмотку. Для точности используйте металлическую линейку и острый нож: неровные края приведут к смещению витков и снижению эффективности.
Согните заготовку в цилиндр, зафиксировав бортики под углом 90° к основанию. Для склейки применяйте эпоксидный клей или цианакрилат – они обеспечивают прочность и не размягчаются при нагреве. Нанесите клей тонким слоем на стык, прижмите струбциной и оставьте на 24 часа. После высыхания обработайте шов наждачной бумагой (зерно 220) для удаления заусенцев.
Проверьте каркас на соответствие размерам: внутренний диаметр должен свободно пропускать сердечник, но не допускать люфта. Нанесите на поверхность тонкий слой изоляционного лака (например, ПЭ-933) – это защитит материал от влаги и повысит электрическую прочность. После высыхания лака каркас готов к намотке.
Техника равномерной намотки провода на сердечник
Равномерная намотка провода – ключевой фактор, определяющий эффективность электромагнита. Для 12В катушки используйте провод ПЭВ-2 или ПЭТВ-2 диаметром 0,3–0,8 мм. Намотку начинайте с фиксации начала провода на сердечнике: закрепите его узлом или каплей термоклея в пазу, если сердечник имеет проточку. При отсутствии паза используйте изоленту шириной 5–7 мм, обернув её вокруг сердечника в один слой для создания базы.
Скорость вращения сердечника при намотке не должна превышать 60–80 об/мин. Превышение этого значения приводит к провисанию витков и их смещению. Для контроля используйте дрель с регулятором оборотов или ручную намотку с помощью самодельного станка из деревянных брусков и подшипников. Шаг намотки задавайте равным диаметру провода: при 0,5 мм шаг составит 0,5 мм, что исключит перехлёст витков.
Намотку ведите слоями, чередуя направление через каждые 50–100 витков. Это снижает паразитную ёмкость катушки и предотвращает «эффект бочки», когда витки верхних слоёв проваливаются между нижними. Для разделения слоёв применяйте тонкую конденсаторную бумагу толщиной 0,05 мм или лавсановую плёнку. Бумагу нарезайте полосами шириной на 2–3 мм больше длины сердечника.
Напряжение натяжения провода должно составлять 10–15% от его разрывной прочности. Для провода 0,5 мм оптимальное усилие – 1,5–2 Н. Контролируйте натяжение с помощью пружинного динамометра или самодельного устройства из резинового жгута и ролика. Слабое натяжение приводит к рыхлой намотке, сильное – к деформации изоляции и коротким замыканиям.
При намотке на тороидальный сердечник используйте челнок из текстолита или фторопласта. Длина челнока должна быть на 10–15 мм больше диаметра тора, а ширина – на 2–3 мм больше диаметра провода. Провод пропускайте через отверстие в челноке, избегая перекручивания. Намотку ведите по часовой стрелке, равномерно распределяя витки по окружности.
Для контроля количества витков используйте механический счётчик или электронный тахометр с датчиком Холла. При отсутствии приборов нанесите на сердечник метки через каждые 10 витков. После завершения намотки зафиксируйте конец провода каплей эпоксидной смолы или термоклея, избегая контакта с соседними витками. Проверьте сопротивление катушки мультиметром: отклонение от расчётного значения не должно превышать 5%.
Для защиты от влаги и механических повреждений пропитайте катушку лаком ХВ-784 или аналогичным составом. Нанесите лак кистью в два слоя с промежуточной сушкой при 60°C в течение 2 часов. Избегайте избыточного количества лака – это увеличивает массу катушки и снижает её добротность. После пропитки проверьте отсутствие короткозамкнутых витков с помощью LC-метра или осциллографа.
Подключение электромагнита к источнику питания 12В
Перед подключением проверьте сопротивление катушки мультиметром. Для самодельного электромагнита с медным проводом диаметром 0,5 мм и длиной 50 метров сопротивление должно составлять 8–12 Ом. Превышение этого значения указывает на короткое замыкание или ошибку в намотке.
Используйте источник питания с током не менее 1,5 А. При меньшем токе магнитное поле будет слабым, а при превышении 3 А возможен перегрев обмотки. Для стабильной работы подойдут:
- Блок питания от компьютера (желтый и черный провода – 12В, 18 А).
- Автомобильный аккумулятор (12В, 45–60 А·ч).
- Импульсный источник питания с регулировкой тока (например, Mean Well LRS-100-12).
Соедините провода катушки с источником питания через выключатель или реле. Прямое подключение без защиты приведет к быстрому разряду аккумулятора или перегреву блока питания. Для временных испытаний используйте кнопку без фиксации – это позволит мгновенно обесточить цепь при перегреве.
Для снижения нагрева добавьте в цепь токоограничивающий резистор. При токе 2 А и напряжении 12В расчетное сопротивление резистора – 1 Ом (мощность не менее 5 Вт). Без резистора температура обмотки может достигать 80°C за 30 секунд непрерывной работы.
Измерьте ток в цепи амперметром. При правильном подключении он должен соответствовать расчетному значению: I = U/R, где U – 12В, R – сопротивление катушки. Если ток ниже ожидаемого, проверьте контакты на окисление или обрыв провода. Если выше – ищите короткое замыкание в обмотке.
При использовании аккумулятора подключите параллельно катушке диод 1N4007 (анодом к «+»). Это защитит источник от обратных токов при отключении питания. Для импульсных блоков питания диод не обязателен, но рекомендуется установить конденсатор 1000 мкФ на 25В для сглаживания пульсаций.
После подключения проверьте работоспособность: поднесите к сердечнику металлический предмет (например, гайку М8). При токе 1,5–2 А усилие удержания должно составлять 2–5 кг. Если предмет не притягивается, отключите питание и проверьте целостность цепи, направление намотки провода и наличие воздушных зазоров в сердечнике.
