МТЗ-82 оснащён механическим или электронным счётчиком моточасов, который фиксирует наработку двигателя для контроля технического обслуживания. Стандартный интервал замены масла, фильтров и регулировки клапанов – 250 моточасов, но после ремонта двигателя или замены масляного насоса счётчик требует сброса. Некорректные показания приводят к преждевременному износу деталей или пропуску регламентных работ.
На тракторах с механическим счётчиком (модели до 2015 года) сброс выполняется вручную через регулировочный винт на корпусе прибора. Электронные системы (МТЗ-82.1 и новее) требуют подключения диагностического сканера через разъём OBD-II или прямого вмешательства в память контроллера. Ошибка при сбросе может заблокировать работу тахометра или вызвать сбой в системе впрыска.
Перед началом работ убедитесь, что двигатель остановлен, ключ зажигания вынут, а аккумулятор отключён. Для механических счётчиков понадобится отвёртка с плоским шлицем, для электронных – ноутбук с ПО «МТЗ Диагностика» версии 3.2 и выше. Не используйте универсальные сканеры: они не поддерживают протокол CAN J1939, специфичный для белорусских тракторов.
Сброс без обоснованной причины нарушает гарантийные обязательства и искажает данные по эксплуатации техники. Если трактор находится на сервисном обслуживании, процедуру должен проводить только сертифицированный специалист с регистрацией действий в бортовом журнале.
Сброс моточасов на МТЗ 82: пошаговая инструкция
На тракторах МТЗ-82 с электронным блоком управления (ЭБУ) сброс моточасов выполняется через диагностический разъем OBD-II. Подключите адаптер K-Line (например, Launch X431 или аналогичный) к разъему под приборной панелью слева от рулевой колонки. Запустите диагностическое ПО на ноутбуке или смартфоне, выберите модель «МТЗ-82» и перейдите в раздел «Сервисные функции». Найдите параметр «Счетчик моточасов» и подтвердите сброс – данные обнулятся после перезагрузки ЭБУ.
Для механических счетчиков моточасов, установленных на старых модификациях МТЗ-82, потребуется демонтаж приборной панели. Отсоедините клемму аккумулятора, снимите защитный кожух панели и извлеките счетчик. Внутри корпуса найдите шестерню с меткой – поверните ее против часовой стрелки до упора, затем установите на ноль. Соберите панель в обратном порядке, убедившись в герметичности соединений, чтобы избежать попадания пыли.
После сброса моточасов обязательно обновите данные в бортовом журнале трактора. Запишите дату, показания счетчика до и после сброса, а также причину обнуления (например, замена масла, капитальный ремонт двигателя). Это предотвратит ошибки при планировании ТО и продлит ресурс техники. Если после сброса на дисплее появляется ошибка «Неисправность счетчика», проверьте целостность проводки к ЭБУ или замените датчик оборотов коленвала.
Необходимые инструменты и подготовка трактора перед сбросом
Для сброса моточасов на МТЗ-82 потребуется минимальный набор инструментов, но каждый из них должен быть исправен и соответствовать спецификации. Основной инструмент – диагностический сканер с поддержкой протокола CAN или K-Line, совместимый с ЭБУ трактора (например, Launch X431, Autel MaxiCOM или специализированные адаптеры для сельхозтехники). Также понадобятся:
- Ключ на 10 мм – для снятия защитного кожуха панели приборов;
- Отвертка с плоским шлицем (3 мм) – для отсоединения разъемов;
- Мультиметр (диапазон 0–20 В) – для проверки напряжения на клеммах АКБ и цепях питания;
- Изолента или термоусадочные трубки – для изоляции контактов после манипуляций;
- Чистая ветошь и технический спирт – для очистки контактов от окислов.
Перед началом работ трактор должен быть подготовлен по строгому регламенту. Заглушите двигатель и дайте ему остыть не менее 15 минут – это исключит риск ожогов и стабилизирует температуру ЭБУ. Отключите аккумуляторную батарею, сняв сначала минусовую клемму, затем плюсовую, чтобы избежать короткого замыкания при случайном касании инструментом. Проверьте уровень заряда АКБ: напряжение должно быть не ниже 12,4 В, иначе процедура может завершиться ошибкой из-за нестабильного питания.
Доступ к диагностическому разъему на МТЗ-82 осуществляется через левую боковую панель кабины, за защитной крышкой с надписью «Diagnostic». Разъем стандарта OBD-II (16-контактный) или специализированный 9-контактный (в зависимости от года выпуска) расположен в нише под приборной панелью. Перед подключением сканера убедитесь, что контакты разъема не загрязнены и не деформированы – окисление даже одного пина может привести к сбою связи с ЭБУ.
Параллельно с подготовкой инструментов проведите визуальный осмотр электропроводки трактора. Обратите внимание на провода, идущие к датчику моточасов (обычно расположен на коробке передач или двигателе), – они не должны иметь повреждений изоляции, перегибов или следов коррозии. При обнаружении дефектов замените участок кабеля или восстановите изоляцию термоусадочной трубкой. Зафиксируйте все разъемы в штатном положении, чтобы исключить случайное отсоединение во время диагностики.
Последний этап подготовки – проверка программного обеспечения сканера. Убедитесь, что в устройстве установлена последняя версия прошивки, поддерживающая модели МТЗ-82 с ЭБУ М230 или EDC17 (в зависимости от модификации). При необходимости обновите базу данных через официальный сайт производителя. Подключите сканер к разъему, не включая зажигание, и выполните тест связи – если прибор не распознает ЭБУ, проверьте правильность подключения и целостность предохранителя F15 (10 А) в блоке предохранителей трактора.
Поиск и доступ к блоку управления моточасами на МТЗ 82
Блок управления моточасами на тракторе МТЗ 82 расположен под приборной панелью с правой стороны от рулевой колонки. Чтобы добраться до него, снимите пластиковую крышку, закреплённую двумя винтами под крестовую отвёртку. На моделях после 2015 года блок может находиться за заглушкой на центральной консоли – ищите прямоугольный пластиковый лючок с надписью «ЭБУ» или «Контроллер».
Отключите клемму «минус» аккумулятора перед началом работ, чтобы избежать короткого замыкания. Блок крепится на металлическом кронштейне двумя болтами М6 – используйте головку на 10 мм для их откручивания. Разъём питания фиксируется защёлкой: нажмите на неё большим пальцем и потяните разъём вниз, не дёргая за провода. На старых модификациях (до 2010 года) разъём может быть без фиксатора – в этом случае аккуратно покачайте его из стороны в сторону, одновременно вытягивая.
Если блок не виден сразу, проверьте наличие дополнительной теплоизоляционной прокладки – она часто маскирует его под слоем поролона. На тракторах с установленной системой GPS-мониторинга блок может быть интегрирован в отдельный модуль с антенной, расположенный над бардачком. В этом случае потребуется снять всю верхнюю панель приборов, открутив 4 винта по периметру.
После демонтажа осмотрите блок на предмет окисления контактов – особенно в местах пайки разъёма. Если на плате обнаружены следы коррозии, очистите их спиртом и жёсткой кистью. Не используйте металлические инструменты для чистки, чтобы не повредить дорожки. При обратной установке убедитесь, что разъём встал до щелчка, а болты затянуты с усилием 8–10 Н·м.
Отключение питания и разборка панели приборов для сброса
Снимите верхнюю крышку панели приборов, открутив 4 винта под крестовую отвёртку (размер PH2). Винты расположены по углам крышки; два из них могут быть скрыты под декоративными заглушками. Аккуратно подденьте заглушки плоской отвёрткой, избегая повреждения пластика. После снятия крышки отсоедините разъём жгута проводов, нажав на фиксатор сбоку.
Для демонтажа самой панели потребуется открутить 6 болтов М6 (головка на 10 мм) – два в верхней части, два по бокам и два снизу. Болты закреплены через металлические кронштейны; при их снятии поддерживайте панель, чтобы избежать обрыва проводов. Отложите болты в отдельную ёмкость, так как они отличаются длиной и резьбовой частью.
Отсоедините тросик спидометра, потянув его на себя с усилием 2–3 кг. Если тросик закис, используйте проникающую смазку (например, WD-40) и прокрутите его рукой перед извлечением. Проверьте состояние наконечника – при износе более 1 мм замените тросик во избежание погрешностей в показаниях.
Для доступа к блоку управления моточасами (БУМ) отключите дополнительные разъёмы: датчика температуры масла (2-контактный, белый), датчика давления (3-контактный, чёрный) и подсветки (4-контактный, жёлтый). Маркировка разъёмов нанесена на пластиковом корпусе; при обратной сборке ориентируйтесь на ключи-фиксаторы, исключающие неправильное подключение.
Разборка панели требует осторожности с платой БУМ. Она закреплена на задней стороне панели двумя винтами М4 (отвёртка PH1) и фиксируется защёлками по периметру. При снятии платы не касайтесь пальцами дорожек – используйте антистатический браслет или заземлитесь, коснувшись металлической части трактора. Статическое электричество может вывести из строя микросхему памяти.
| Наименование | Количество | Назначение |
|---|---|---|
| Ключ на 10 мм | 1 | Отсоединение клеммы АКБ, болтов панели |
| Отвёртка PH2 | 1 | Винты крышки панели |
| Головка на 10 мм | 1 | Болты крепления панели |
| Плоская отвёртка | 1 | Заглушки, защёлки |
| Антистатический браслет | 1 | Защита платы БУМ |
| Проникающая смазка | 1 баллон | Обработка тросика спидометра |
После извлечения платы БУМ найдите микросхему памяти (маркировка 24C02 или аналогичная). Для сброса моточасов потребуется либо перепаять микросхему на новую (чистую), либо использовать программатор для обнуления данных. В заводских условиях применяется программатор с ПО «MTZ Service Tool» версии 2.1 и выше; подключение осуществляется через разъём ISP (6 контактов).
При обратной сборке проверьте герметичность уплотнителей панели – повреждённые замените, иначе пыль и влага выведут из строя электронику. Подключите разъёмы в обратной последовательности, начиная с БУМ. После установки панели на место подайте питание и убедитесь в отсутствии ошибок на дисплее. Если индикатор моточасов не обнулился, повторите процедуру с отключением АКБ на 30 минут.

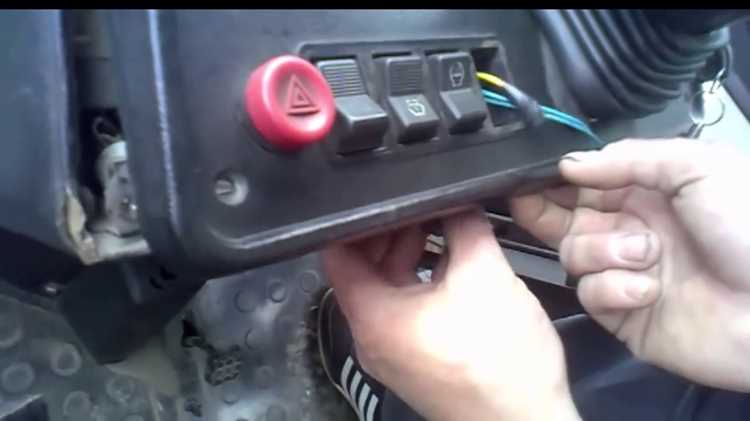

Выполнение сброса моточасов через перемычку контактов
Сброс моточасов на МТЗ-82 через перемычку контактов требует доступа к блоку управления двигателем (БУД), расположенному под панелью приборов с правой стороны. Отключите аккумуляторную батарею, затем снимите защитный кожух БУД, зафиксированный двумя винтами М6. Найдите разъем X2 (16-контактный, черного цвета) – перемычка устанавливается между контактами 7 (вход сигнала моточасов) и 12 (масса). Используйте провод сечением не менее 0,75 мм² с оголенными концами или заводскую перемычку. Удерживайте перемычку 5–7 секунд при включенном зажигании (двигатель не запускать), после чего на дисплее бортового компьютера отобразится «0000» или мигание индикатора моточасов.
- Перед сбросом убедитесь, что напряжение в бортовой сети не ниже 12,5 В – низкий заряд аккумулятора может вызвать ошибку записи в память БУД.
- После сброса отключите перемычку, установите кожух БУД и подключите аккумулятор. Запустите двигатель, проверьте стабильность работы тахометра и отсутствие ошибок на панели приборов.
- Если моточасы не сбрасываются, проверьте целостность проводки к разъему X2 – обрыв или окисление контактов 7 или 12 блокирует процедуру.
