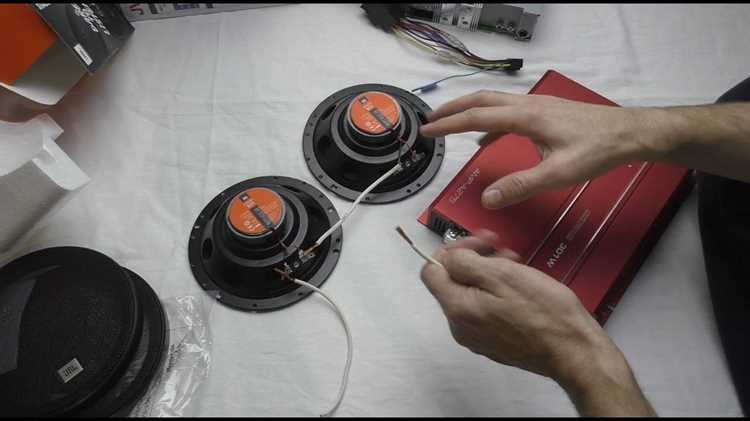

Как подключить в 8 ом

Сопротивление нагрузки 8 Ом – стандарт для большинства акустических систем и динамиков, но его подключение к усилителю требует учета ключевых параметров: выходной мощности, импеданса, допустимой нагрузки и теплового режима. Некорректное согласование приводит к искажениям, перегреву выходных каскадов или даже выходу усилителя из строя. Основная задача – обеспечить стабильную работу без превышения предельных значений тока и напряжения.

Для усилителей класса AB и D с выходной мощностью 50–200 Вт на канал нагрузка 8 Ом обычно безопасна, если соблюдены условия: выходное сопротивление усилителя не превышает 0,1 Ом, а пиковый ток не выходит за пределы 5–10 А. При использовании мостового включения динамиков эквивалентное сопротивление падает до 4 Ом, что требует проверки документации на допустимый минимальный импеданс. Для ламповых усилителей ситуация иная: их выходные трансформаторы рассчитаны на конкретный диапазон нагрузок, и отклонение от 8 Ом может ухудшить частотную характеристику.

Перед подключением измерьте реальное сопротивление динамика мультиметром – оно может отличаться от номинального на 10–15% из-за индуктивности катушки. Если усилитель имеет защиту от короткого замыкания, убедитесь, что она не срабатывает при пусковых токах. Для многоканальных систем используйте кабели сечением не менее 2,5 мм² на длине до 5 м, чтобы минимизировать потери мощности. При работе с высокоомными выходами (например, 100 В) применяйте согласующие трансформаторы с коэффициентом трансформации, соответствующим соотношению импедансов.

Особое внимание уделите тепловому режиму: при длительной работе на предельной мощности радиаторы усилителя должны обеспечивать отвод тепла с плотностью не менее 0,5 Вт/см². Для импульсных нагрузок (например, басовые динамики) проверьте запас по току в блоке питания – его емкость должна быть достаточной для компенсации кратковременных провалов напряжения. В случае использования активных кроссоверов убедитесь, что их выходное сопротивление не вносит дополнительных потерь в цепь.

Как проверить совместимость усилителя с нагрузкой 8 Ом

Первым шагом изучите техническую документацию усилителя. Найдите раздел с параметрами выходного импеданса – он должен указывать диапазон допустимых нагрузок. Если в спецификациях указано «4–16 Ом» или «мин. 4 Ом», нагрузка 8 Ом будет безопасной. Обратите внимание на мощность: при подключении 8 Ом выходная мощность может отличаться от заявленной для 4 Ом. Например, усилитель с номиналом 100 Вт на 4 Ом выдаст около 60–70 Вт на 8 Ом.

Проверьте реальное сопротивление нагрузки мультиметром. Подключите щупы к клеммам динамика или акустической системы в режиме измерения сопротивления (Ом). Убедитесь, что показания стабильны и близки к 8 Ом – отклонения в пределах ±10% допустимы. Если сопротивление ниже 7 Ом, риск перегрузки усилителя возрастает, особенно при высокой громкости.

Оцените тепловые характеристики усилителя. При работе с 8-омной нагрузкой транзисторы или лампы должны оставаться в пределах рабочих температур. Если усилитель оснащён защитой от перегрева, протестируйте его на максимальной громкости в течение 10–15 минут. Если устройство отключается или сильно нагревается, нагрузка может быть слишком низкой для его конструкции.

Используйте осциллограф для проверки формы сигнала. Подключите нагрузку 8 Ом и подайте тестовый сигнал (например, синусоиду 1 кГц). На экране осциллографа не должно быть заметных искажений, ограничения амплитуды или «срезания» вершин. Если сигнал деформируется, усилитель не справляется с нагрузкой, даже если её сопротивление формально соответствует спецификациям.

Сравните импедансные кривые усилителя и акустики. Некоторые динамики имеют сложную АЧХ с провалами и пиками импеданса на разных частотах. Если минимум импеданса акустики опускается ниже 6 Ом, а усилитель рассчитан на минимум 4 Ом, возможны проблемы на резонансных частотах. В таких случаях используйте RLC-метр для построения графика импеданса и сопоставьте его с допустимым диапазоном усилителя.

Проведите нагрузочное тестирование с реальным звуковым контентом. Подключите источник сигнала (например, плеер или аудиоинтерфейс) и воспроизведите трек с широким динамическим диапазоном. Слушайте на предмет хрипов, щелчков или нестабильной работы усилителя. Если звук чистый, а усилитель не перегревается, совместимость подтверждена. Для профессиональных систем дополнительно измерьте уровень искажений анализатором спектра.

Выбор кабелей и разъемов для подключения динамиков

Разъемы Speakon NL4/NL8 – стандарт для профессиональных аудиосистем. Они обеспечивают надежный контакт даже при вибрациях, выдерживают ток до 30 А и исключают случайное отключение. Для бытовых усилителей подойдут банановые разъемы с позолоченными контактами (толщина покрытия не менее 0,8 мкм) – они снижают окисление и переходное сопротивление. Избегайте винтовых клемм: при длительной эксплуатации контакт ослабевает, что приводит к искажениям.

Кабели с кислородно-свободной медью (OFC) предпочтительнее обычных: их удельное сопротивление на 2–3% ниже, а срок службы дольше. Изоляция должна быть из ПВХ или тефлона – эти материалы не трескаются при перегибах и устойчивы к температуре до 80°C. Для наружного монтажа выбирайте кабели с двойной изоляцией и защитной оплеткой: они выдерживают УФ-излучение и механические повреждения.

Экранированные кабели для динамиков не нужны – они увеличивают емкость линии, что приводит к завалу высоких частот. Исключение: если кабель проходит рядом с силовыми проводами на расстоянии менее 30 см. В этом случае используйте спиральную экранировку с покрытием не менее 85% поверхности, чтобы снизить наводки.

При подключении нескольких динамиков параллельно суммарное сопротивление не должно опускаться ниже 4 Ом. Для этого используйте кабели одинаковой длины и сечения: разница в 10% уже вызывает фазовые искажения. Для биампинга применяйте отдельные пары кабелей от усилителя к кроссоверу – смешивание сигналов через общий провод увеличивает интермодуляционные искажения на 15–20%.

Проверяйте кабели перед монтажом: сопротивление жилы не должно превышать 0,01 Ом/м (измеряется мультиметром на постоянном токе). Разъемы обжимайте специальным инструментом – пайка контактов динамиков недопустима, так как припой снижает механическую прочность и увеличивает сопротивление. После подключения затягивайте крепеж с моментом 0,5–0,7 Н·м: слишком слабая затяжка вызывает микрофонный эффект, слишком сильная – деформирует контакты.

Настройка выходной мощности усилителя под сопротивление 8 Ом

Сопротивление нагрузки 8 Ом – стандарт для большинства акустических систем, но не все усилители автоматически выдают оптимальную мощность на таком импедансе. Проверьте паспортные данные усилителя: если указан диапазон 4–16 Ом, на 8 Ом он будет работать в номинальном режиме. При этом выходная мощность может отличаться от заявленной для 4 Ом на 30–50% в меньшую сторону. Например, усилитель с мощностью 100 Вт на 4 Ом выдаст около 60–70 Вт на 8 Ом.

Для точной настройки используйте осциллограф или измеритель искажений. Подключите резистивную нагрузку 8 Ом (не менее 100 Вт) и подавайте синусоидальный сигнал частотой 1 кГц. Увеличивайте уровень входного сигнала до появления клиппинга (ограничения сигнала) на осциллограмме. Зафиксируйте напряжение на нагрузке в этот момент – это и будет максимальная неискажённая мощность. Формула расчёта: P = U² / R, где U – действующее значение напряжения.

Если усилитель имеет регулировку усиления (gain), настройте её так, чтобы при максимальном входном сигнале (например, 1 В) на выходе не возникало клиппинга. Для этого установите регулятор в положение, при котором напряжение на нагрузке не превышает 70–80% от максимального неискажённого уровня. Это предотвратит перегрузку при пиковых сигналах. В усилителях класса D с ШИМ-модуляцией дополнительно проверьте настройки фильтра нижних частот – неправильная конфигурация может снизить мощность на 8 Ом на 10–15%.

Температурный режим критически важен при работе с 8-омной нагрузкой. Усилители класса AB нагреваются сильнее при низком импедансе, но и на 8 Ом тепловыделение остаётся значительным. Убедитесь, что радиаторы охлаждения имеют достаточную площадь: для мощности 50 Вт на 8 Ом требуется не менее 200 см² алюминиевого радиатора с принудительным обдувом. В пассивном режиме площадь должна быть увеличена в 2–3 раза. Превышение температуры кристалла транзистора выше 80°C приводит к снижению мощности на 20–30% из-за термозащиты.

Питание усилителя напрямую влияет на выходную мощность. Для получения 100 Вт на 8 Ом требуется напряжение питания не менее ±35 В при токе 3,5 А. Если источник питания не обеспечивает достаточный ток, мощность упадёт пропорционально квадрату снижения напряжения. Например, при падении напряжения с 35 В до 30 В мощность снизится до 73 Вт. Используйте конденсаторы фильтра ёмкостью не менее 10 000 мкФ на каждые 100 Вт выходной мощности, чтобы минимизировать пульсации.

В мостовых схемах усилителей мощность на 8 Ом удваивается за счёт сложения напряжений двух каналов. Однако импеданс нагрузки воспринимается как 4 Ом для каждого из усилителей в мосте. Убедитесь, что каждый канал рассчитан на работу с 4 Ом, иначе возможен перегрев или выход из строя. Для мостового включения используйте нагрузку строго 8 Ом – отклонение даже на 1 Ом приведёт к неравномерному распределению мощности между каналами.

Искажения на 8 Ом часто связаны с нелинейностью выходных транзисторов или операционных усилителей в предварительном каскаде. Измерьте THD+N на частотах 20 Гц, 1 кГц и 20 кГц при мощности 1 Вт и 50% от максимальной. Если искажения превышают 0,1% на 1 кГц, проверьте смещение выходных транзисторов (для класса AB) или коэффициент усиления петли обратной связи. В усилителях с обратной связью глубиной более 30 дБ искажения на 8 Ом могут быть ниже, чем на 4 Ом, из-за меньшей нагрузки на выходной каскад.

Для проверки стабильности работы с 8-омной нагрузкой используйте тестовый сигнал с прямоугольной формой волны частотой 10 кГц. На осциллограмме не должно быть выбросов, затухающих колебаний или «звона». Если они присутствуют, увеличьте ёмкость корректирующих конденсаторов в цепи обратной связи на 10–20% или уменьшите сопротивление резистора в цепи компенсации. В усилителях с выходными катушками индуктивности проверьте их значение – для 8 Ом оптимально 0,5–1 мкГн на каждые 100 Вт мощности.

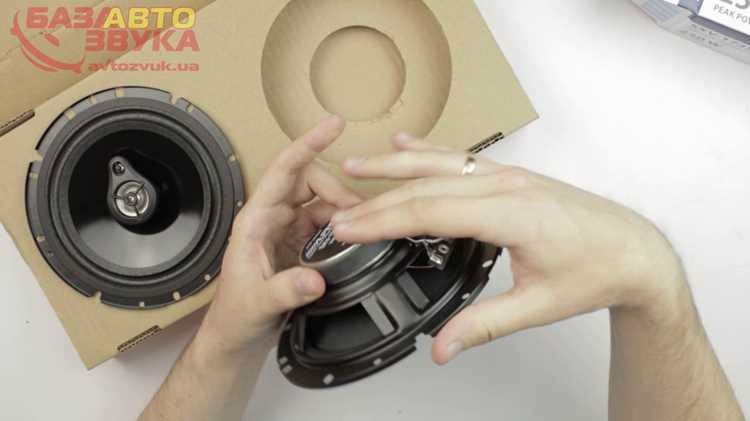

Распространенные ошибки при подключении низкоомной нагрузки

Подключение нагрузки 8 Ом к усилителю без проверки его минимального импеданса – первая и самая опасная ошибка. Многие усилители класса AB или D рассчитаны на работу с нагрузкой от 4 Ом, но встречаются модели, где минимальное значение составляет 6 Ом. Превышение допустимой нагрузки приводит к перегреву выходных транзисторов, активации защиты и даже выходу из строя. Например, усилитель на базе микросхемы TDA7294 имеет паспортное значение минимального импеданса 4 Ом, но при работе с 8 Ом его мощность падает на 30–40%. Всегда сверяйтесь с datasheet или техническим описанием устройства.

Использование некачественных кабелей или разъемов с высоким сопротивлением контакта сводит на нет преимущества низкоомной нагрузки. Даже 0,1 Ом дополнительного сопротивления в цепи при токе 5 А вызывает падение напряжения на 0,5 В, что эквивалентно потере 2,5 Вт мощности. Для нагрузки 8 Ом рекомендуется применять кабели сечением не менее 2,5 мм² с позолоченными или посеребренными разъемами. Измерьте сопротивление кабеля мультиметром: при длине 3 м оно не должно превышать 0,05 Ом.

Неправильное подключение динамиков в мостовых схемах усилителей – частая причина искажений и перегрузки. При мостовом включении два канала работают в противофазе, удваивая напряжение на нагрузке. Если импеданс динамика ниже расчетного (например, 4 Ом вместо 8 Ом), ток через выходные каскады возрастает в 2–3 раза, что приводит к срабатыванию защиты или термическому пробою. В таблице ниже приведены допустимые значения импеданса для распространенных конфигураций:

Игнорирование теплового режима усилителя при длительной работе с низкоомной нагрузкой приводит к деградации компонентов. При нагрузке 8 Ом и выходной мощности 100 Вт рассеиваемая мощность на выходных транзисторах достигает 20–30 Вт. Без радиатора с тепловым сопротивлением не более 1,5 °C/Вт температура кристалла превысит 125 °C за 5–10 минут. Используйте термопасту с теплопроводностью не ниже 3 Вт/(м·К) и контролируйте температуру радиатора инфракрасным термометром.

Несоответствие импеданса нагрузки и выходного сопротивления усилителя вызывает неравномерность АЧХ. Если выходное сопротивление усилителя составляет 0,5 Ом, а нагрузка – 8 Ом, на частоте 20 кГц затухание сигнала достигнет 0,6 дБ. Для высококачественного звуковоспроизведения рекомендуется использовать усилители с выходным сопротивлением не более 0,1 Ом. Проверяйте этот параметр с помощью генератора сигналов и осциллографа: подавайте синусоиду 1 кГц и измеряйте падение напряжения при подключении нагрузки.

Подключение нескольких динамиков без учета их суммарного импеданса – ошибка, характерная для многополосных систем. Параллельное соединение двух 8-омных динамиков снижает импеданс до 4 Ом, что может быть недопустимо для усилителя. При последовательном соединении импеданс возрастает до 16 Ом, но мощность на каждом динамике падает вдвое. Для расчета используйте формулу: Z_общ = (Z1 × Z2) / (Z1 + Z2) для параллельного и Z_общ = Z1 + Z2 для последовательного подключения. Всегда проверяйте итоговое значение мультиметром.

Защита усилителя от перегрева при работе с 8-омными динамиками

8-омные динамики создают нагрузку, близкую к предельной для многих усилителей класса AB, особенно при длительной работе на высокой мощности. Типичный усилитель с заявленной мощностью 100 Вт на 8 Ом может рассеивать до 30–40 Вт тепла в режиме максимальной громкости. Превышение температурного порога в 80–90°C на радиаторе приводит к активации защиты или деградации выходных транзисторов. Проверяйте паспортные данные: если усилитель рассчитан на 4 Ом, работа с 8 Ом безопаснее, но тепловыделение всё равно требует контроля.

Основные причины перегрева при подключении 8-омной нагрузки:

• Недостаточная площадь радиатора – для усилителя мощностью 150 Вт требуется радиатор не менее 0,05 м² с тепловым сопротивлением <1°C/Вт.
• Плохая вентиляция – зазор между радиатором и корпусом должен быть не менее 20 мм, а вентиляционные отверстия не должны перекрываться.
• Высокий коэффициент гармоник (THD) – усилители с THD >0,1% при 1 кГц греются сильнее из-за дополнительных потерь на искажениях.
• Неправильная настройка смещения – превышение тока покоя на 10–15% увеличивает тепловыделение на 20–30%.

Для снижения температуры используйте активное охлаждение. Вентиляторы диаметром 80–120 мм с расходом воздуха 50–100 CFM эффективно отводят тепло при скорости вращения 1500–2500 об/мин. Устанавливайте их на вдув или выдув в зависимости от конструкции корпуса: для герметичных систем предпочтителен выдув, для открытых – вдув. Датчик температуры (например, NTC 10 кОм) на радиаторе позволит автоматически включать вентилятор при 50–60°C, снижая шум в режиме низкой нагрузки.

Оптимизируйте расположение усилителя. Размещайте его на расстоянии не менее 30 см от стен и других источников тепла. Если усилитель установлен в стойке, используйте перфорированные панели и направляющие для создания конвекционного потока. Избегайте горизонтального монтажа радиаторов в закрытых корпусах – вертикальное расположение улучшает естественную циркуляцию воздуха на 15–20%.

Регулярно проверяйте тепловые параметры. Инфракрасный термометр с точностью ±1°C поможет измерить температуру радиатора и транзисторов. Критические точки: корпус выходных транзисторов (не выше 100°C), диоды выпрямителя (не выше 120°C), обмотки трансформатора (не выше 110°C). При превышении этих значений снижайте выходную мощность на 20–30% или улучшайте охлаждение.

Используйте термопасту с высокой теплопроводностью (например, Arctic MX-6, 8,5 Вт/м·К) между транзисторами и радиатором. Наносите слой толщиной 0,1–0,2 мм – избыток ухудшает теплопередачу. Заменяйте термопасту каждые 2–3 года, так как со временем она высыхает и теряет эффективность. Для усилителей с параллельным включением транзисторов (например, в мостовой схеме) контролируйте равномерность распределения тепла – разница температур между транзисторами не должна превышать 5°C.
