SMD резисторы маркируются не только кодом сопротивления, но и физическими размерами, напрямую связанными с их мощностью. Стандартные типоразмеры (например, 0402, 0603, 0805, 1206) имеют фиксированные пределы рассеиваемой мощности, но эти значения зависят от материала подложки, толщины резистивного слоя и условий охлаждения. В большинстве случаев производители указывают мощность в datasheet, однако на практике доступ к документации есть не всегда.
Для быстрой оценки мощности используйте таблицу соответствия типоразмеров и номинальных значений:
- 0402 – 0,0625 Вт (62,5 мВт);
- 0603 – 0,1 Вт (100 мВт);
- 0805 – 0,125 Вт (125 мВт);
- 1206 – 0,25 Вт (250 мВт);
- 2010 – 0,5 Вт (500 мВт);
- 2512 – 1 Вт.
Эти значения актуальны для керамических подложек при температуре окружающей среды +70°C. При повышении температуры до +125°C мощность снижается на 50–70%.
Если резистор нестандартного размера или требуется точный расчет, измерьте его длину и ширину в миллиметрах. Мощность можно приблизительно определить по формуле:
P = (L × W) / K,
где L – длина, W – ширина, K – коэффициент, зависящий от материала (для стандартных резисторов на FR-4 K ≈ 10–12). Например, резистор 3,2 × 1,6 мм (L × W) при K = 10 будет иметь мощность около 0,5 Вт.
Обратите внимание на толщину резистора: тонкопленочные элементы (толщина резистивного слоя 0,1–0,3 мкм) рассеивают меньше мощности, чем толстопленочные (10–30 мкм). Также критичен теплоотвод: при монтаже на алюминиевую подложку или с использованием теплопроводящей пасты мощность может быть увеличена на 20–40%.

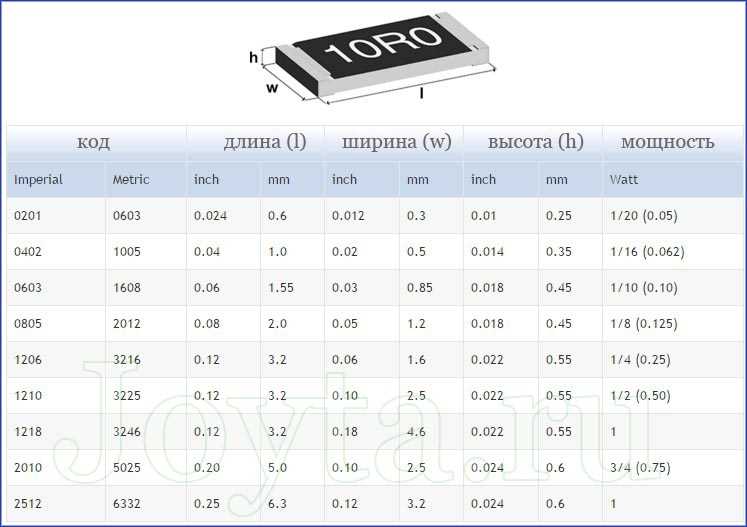

Какие размеры SMD резисторов влияют на их мощность
Мощность SMD резистора напрямую зависит от его габаритов, но не все размеры влияют одинаково. Ключевые параметры – длина, ширина и толщина корпуса, а также площадь контактных площадок. Чем больше площадь поверхности резистора, тем эффективнее рассеивается тепло, что позволяет выдерживать большую мощность без перегрева.
Стандартные типоразмеры SMD резисторов обозначаются четырехзначным кодом (например, 0402, 0603, 0805). Первые две цифры указывают длину, вторые – ширину в сотых долях дюйма. Вот как размеры коррелируют с номинальной мощностью:
- 0402 – 0,0625 Вт (1/16 Вт);
- 0603 – 0,1 Вт (1/10 Вт);
- 0805 – 0,125 Вт (1/8 Вт);
- 1206 – 0,25 Вт (1/4 Вт);
- 2010 – 0,5 Вт;
- 2512 – 1 Вт.
Толщина резистивного слоя и подложки также играет роль. В резисторах больших размеров (например, 2512) толщина керамической основы достигает 0,6–0,8 мм, что улучшает теплоотвод. В миниатюрных корпусах (0402) толщина не превышает 0,3 мм, ограничивая рассеиваемую мощность.
Площадь контактных площадок влияет на теплопередачу к печатной плате. У резисторов 1206 и крупнее контакты занимают до 50% длины корпуса, обеспечивая надежный отвод тепла. В корпусах 0402–0805 контакты меньше, что снижает эффективность охлаждения.
Для точного расчета мощности учитывайте не только размеры, но и условия эксплуатации. Например, резистор 0805 в стандартных условиях выдерживает 0,125 Вт, но при принудительном охлаждении или низкой плотности монтажа мощность можно увеличить на 20–30%. На открытых участках платы теплоотвод лучше, чем в плотных сборках.
Материал резистивного слоя тоже важен. Толстопленочные резисторы (на основе рутения) рассеивают меньше мощности, чем тонкопленочные (на основе никеля или хрома). Например, резистор 1206 с толстопленочным слоем имеет мощность 0,25 Вт, а с тонкопленочным – до 0,3 Вт при тех же габаритах.
При выборе резистора сверяйтесь с datasheet производителя. Некоторые модели (например, от Vishay или Panasonic) имеют улучшенные тепловые характеристики. Так, резистор 0603 от отдельных производителей может выдерживать до 0,15 Вт вместо стандартных 0,1 Вт.
Для высокомощных приложений используйте резисторы с металлическим теплоотводом или специальные сборки. Например, резисторы в корпусе 3225 (3,2×2,5 мм) могут рассеивать до 2 Вт при наличии дополнительного радиатора на плате.

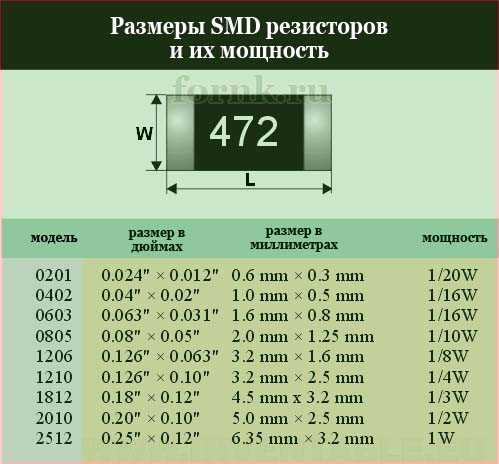

Как определить типоразмер SMD резистора по маркировке корпуса
Типоразмер SMD резистора кодируется числовым обозначением, где первые две цифры указывают длину, а вторые две – ширину корпуса в сотых долях дюйма. Например, маркировка 0402 соответствует размерам 0,04 × 0,02 дюйма (1,0 × 0,5 мм). Для перевода в миллиметры умножьте значения на 25,4. Наиболее распространённые типоразмеры: 0201, 0402, 0603, 0805, 1206, 1210, 2010 и 2512.
Маркировка на корпусе резистора часто отсутствует из-за малых габаритов, но если она есть, ищите комбинацию из трёх или четырёх символов. Первые два-три символа могут обозначать номинал, а последний – множитель или допуск. Однако для определения типоразмера ориентируйтесь на физические размеры: измерьте длину и ширину штангенциркулем с точностью до 0,1 мм и сопоставьте с таблицей стандартных типоразмеров.
Резисторы типоразмера 0201 (0,6 × 0,3 мм) и 0402 (1,0 × 0,5 мм) не имеют маркировки из-за крайне малых размеров. Их идентификация возможна только по габаритам или по документации на плату. Для 0603 (1,6 × 0,8 мм) и крупнее маркировка может присутствовать, но она не всегда содержит информацию о типоразмере – только о номинале и допуске.
Если на резисторе нанесена маркировка в виде трёх цифр (например, 102), это код номинала, а не типоразмера. Для определения последнего используйте справочные данные производителя или измерьте корпус. Например, резистор 0805 (2,0 × 1,25 мм) часто маркируется кодом EIA-96 (две цифры и буква), но сам типоразмер в маркировке не указывается.
В случае отсутствия маркировки или сомнений в измерениях проверьте документацию на компонент или плату. В спецификациях (BOM) обычно указывается типоразмер резисторов. Если документации нет, сравните размеры с эталонными образцами: 1206 (3,2 × 1,6 мм) крупнее 0805, а 2512 (6,3 × 3,2 мм) – самый большой из стандартных чип-резисторов.
Для автоматизированного определения типоразмера используйте оптические системы контроля (AOI) или программное обеспечение для анализа изображений плат. Такие системы сопоставляют габариты компонента с базой данных и выдают результат с точностью до типоразмера. В ручном режиме пригодится лупа с измерительной шкалой или микроскоп с калиброванной сеткой.
Запомните ключевые соотношения: 0402 в два раза меньше 0805 по площади, а 1206 – в четыре раза больше 0603. Эти пропорции помогут быстро оценить типоразмер без точных измерений. Для нестандартных корпусов (например, резисторов с увеличенной мощностью) ищите маркировку производителя или спецификацию на сайте поставщика.
Таблица соответствия габаритов SMD резисторов и их мощности
Мощность SMD резистора напрямую зависит от его корпуса. Стандартные типоразмеры обозначаются четырехзначным кодом (например, 0402, 0603), где первые две цифры – длина в сотых долях дюйма, вторые – ширина. Для точного определения мощности используйте таблицу ниже, так как производители могут применять разные материалы и конструкции, влияющие на рассеиваемую мощность.
| Типоразмер (дюймы) | Типоразмер (метрика, мм) | Номинальная мощность (Вт) | Максимальное напряжение (В) |
|---|---|---|---|
| 0201 | 0.6 × 0.3 | 0.05 | 25 |
| 0402 | 1.0 × 0.5 | 0.062 | 50 |
| 0603 | 1.6 × 0.8 | 0.1 | 75 |
| 0805 | 2.0 × 1.25 | 0.125 | 150 |
| 1206 | 3.2 × 1.6 | 0.25 | 200 |
| 1210 | 3.2 × 2.5 | 0.5 | 200 |
| 2010 | 5.0 × 2.5 | 0.75 | 200 |
| 2512 | 6.3 × 3.2 | 1.0 | 200 |
Для корпусов крупнее 2512 мощность может достигать 2–3 Вт, но такие резисторы встречаются редко и требуют дополнительного охлаждения. При выборе учитывайте не только габариты, но и условия эксплуатации: температура окружающей среды, наличие принудительного обдува или теплоотвода. Например, резистор 0805 в стандартных условиях рассеивает 0.125 Вт, но при температуре 70°C его мощность снижается на 30–40%.
Производители часто указывают мощность в datasheet, но если документация недоступна, ориентируйтесь на типоразмер. Исключение – резисторы с толстопленочной технологией, где мощность может быть ниже заявленной из-за особенностей материала. Для высокоточных применений (прецизионные схемы, измерительные приборы) выбирайте резисторы с запасом по мощности на 20–30%.
При пайке SMD резисторов избегайте перегрева: длительное воздействие температуры выше 260°C может снизить мощность на 10–15%. Для корпусов 0201 и 0402 используйте паяльную станцию с регулировкой температуры и тонким жалом. При монтаже на плату с высокой плотностью компонентов учитывайте тепловое взаимодействие: близко расположенные элементы могут нагревать друг друга, уменьшая эффективную мощность.
В критичных приложениях (силовая электроника, импульсные источники питания) проверяйте мощность экспериментально. Подключите резистор к источнику тока, измерьте падение напряжения и рассчитайте рассеиваемую мощность по формуле P = U²/R. Если температура корпуса превышает 125°C, замените резистор на более мощный или обеспечьте теплоотвод.
Как измерить реальные размеры SMD резистора для расчёта мощности
Для точного определения мощности SMD резистора измерьте его длину, ширину и толщину штангенциркулем с ценой деления не более 0,05 мм. Стандартные корпуса (например, 0402, 0603, 0805) имеют фиксированные размеры, но реальные значения могут отличаться на ±0,1–0,2 мм из-за допусков производства. При измерении учитывайте, что толщина резистора критична для расчёта теплоотвода – даже разница в 0,1 мм меняет площадь поверхности на 5–10%. Для корпусов с металлизированными торцами (например, 1206) замеряйте только керамическую часть, исключая контактные площадки.
Используйте микроскоп с увеличением 10–20× для проверки однородности покрытия и отсутствия сколов, влияющих на теплопередачу. При отсутствии штангенциркуля применяйте калиброванные шаблоны с вырезами под стандартные типоразмеры, но погрешность в этом случае составит до 0,3 мм. Для резисторов с нестандартными габаритами (например, сборки или чип-резисторы в корпусах 2512) измеряйте все три оси и сверяйте данные с документацией производителя – мощность таких компонентов часто указывается для конкретных условий монтажа (толщина меди на плате, зазор до соседних элементов).
Почему мощность SMD резистора зависит от условий монтажа и охлаждения
Мощность SMD резистора, указанная в даташите (например, 0,125 Вт для корпуса 0603 или 0,25 Вт для 0805), рассчитана для идеальных условий: температура окружающей среды +25°C, свободное воздушное пространство и отсутствие дополнительных тепловых нагрузок. В реальных сборках эти параметры редко соблюдаются. Так, при повышении температуры до +70°C допустимая мощность резистора 0805 снижается на 30–50%, а при +125°C – до 10–20% от номинала. Тепловое сопротивление между резистором и платой (θJA) для стандартных корпусов составляет 200–400°C/Вт, что означает: даже небольшой перегрев критически уменьшает рассеиваемую мощность.
Условия монтажа напрямую влияют на отвод тепла. Например:
- Плотность размещения компонентов: при расстоянии между резисторами менее 1 мм тепловое излучение соседних элементов снижает эффективность охлаждения на 15–25%.
- Толщина и материал печатной платы: медные полигоны под резистором (даже минимальной площади 5×5 мм) улучшают теплоотвод на 20–30%, а использование алюминиевых или керамических подложек – до 50%.
- Припой и паяльная маска: бессвинцовые припои (SnAgCu) имеют теплопроводность в 1,5 раза ниже, чем свинцовые, что увеличивает θJA на 10–15%.
Для корректного выбора мощности резистора в реальных условиях используйте формулу:
Pдопустимая = Pноминальная × (Tмакс – Tокр) / (Tмакс – 25°C),
где Tмакс – максимальная температура резистора (обычно +155°C для чип-резисторов), Tокр – ожидаемая температура окружающей среды. При принудительном охлаждении (скорость воздуха 2 м/с) θJA снижается на 40–60%, что позволяет увеличить рассеиваемую мощность на 30–80%. Для критичных приложений рекомендуется термографический анализ платы с работающей схемой.
Какие ошибки приводят к неверному определению мощности по габаритам
Первая распространённая ошибка – игнорирование материала подложки SMD-резистора. Керамические и алюминиевые основания рассеивают тепло по-разному: резистор на Al₂O₃ (оксид алюминия) при тех же габаритах выдерживает на 20–30% меньшую мощность, чем на бериллиевой керамике. Производители часто указывают мощность для стандартной подложки толщиной 0,63 мм, но если в вашем случае она тоньше (например, 0,38 мм), реальная мощность упадёт на 15–25%. Всегда сверяйтесь с datasheet конкретной серии.
Вторая ошибка – неучёт теплового сопротивления контактных площадок. Мощность резистора напрямую зависит от площади пайки: при уменьшении контактной зоны на 40% (например, из-за неоптимального дизайна платы) рассеиваемая мощность снижается на 10–15%. Для резисторов типоразмера 0805 и меньше критично соблюдать рекомендованные размеры площадок: минимальная длина – 1,2 мм, ширина – 0,8 мм. Нарушение этих параметров приводит к локальному перегреву и деградации резистивного слоя.
Третья ошибка – пренебрежение условиями окружающей среды. Мощность, указанная в спецификациях, обычно даётся для температуры +70°C и естественной конвекции. При повышении температуры до +125°C допустимая мощность падает на 50–70%. Если резистор работает в герметичном корпусе или рядом с источниками тепла (например, DC-DC преобразователем), реальная нагрузка не должна превышать 30–40% от номинальной. Используйте коэффициенты снижения мощности из документации: для +85°C – 0,7, для +100°C – 0,5.
Четвёртая ошибка – сравнение резисторов разных серий по одному лишь типоразмеру. Например, резисторы 1206 от разных производителей могут иметь мощность от 0,25 Вт до 0,5 Вт в зависимости от технологии изготовления. Толстоплёночные резисторы (thick film) обычно менее мощные, чем тонкоплёночные (thin film) при одинаковых габаритах. Всегда проверяйте маркировку серии: Vishay CRCW – 0,25 Вт, Yageo RC – 0,33 Вт, Panasonic ERJ – 0,4 Вт для одного и того же типоразмера.
Пятая ошибка – неверная интерпретация маркировки. Некоторые резисторы имеют дополнительные обозначения, влияющие на мощность: например, суффикс «P» у Vishay указывает на повышенную мощность (0,5 Вт для 1206 вместо стандартных 0,25 Вт). Отсутствие суффикса не всегда означает базовую мощность – у дешёвых китайских аналогов она может быть занижена на 30–50%. Проверяйте полное обозначение: CRCW120610R0FKEP – 0,5 Вт, CRCW120610R0JNEA – 0,25 Вт.
Шестая ошибка – использование линейных зависимостей для оценки мощности. Мощность резистора не пропорциональна его площади: переход от 0603 (0,1 Вт) к 0805 (0,125 Вт) даёт прирост всего на 25%, хотя площадь увеличивается в 2 раза. Для точных расчётов применяйте формулу из стандарта IPC-2221: P = (T_max — T_amb) / (R_thJA), где R_thJA – тепловое сопротивление переход-среда, указанное в datasheet. Для 0805 типичное значение R_thJA – 250°C/Вт, для 1206 – 150°C/Вт.
Седьмая ошибка – отсутствие проверки после монтажа. Даже при правильном подборе резистора его мощность может снизиться из-за некачественной пайки или дефектов платы. Холодные пайки увеличивают тепловое сопротивление на 50–100%, а микротрещины в резистивном слое приводят к неравномерному распределению тока. После сборки измеряйте температуру резистора тепловизором или термопарой: превышение +125°C при номинальной нагрузке указывает на необходимость замены или перераспределения мощности.
