Что определяет максимальную амплитуду выходного напряжения усилителя

Максимальная амплитуда выходного напряжения усилителя ограничена не только номинальным напряжением питания, но и рядом конструктивных и схемотехнических параметров. Ключевую роль играет размах напряжения на выходных транзисторах, который зависит от падения напряжения на насыщенных переходах и остаточного напряжения на коллекторе (для биполярных) или стоке (для полевых). В типовых схемах на биполярных транзисторах падение составляет 0,2–0,7 В на каждом плече, что при двуполярном питании ±15 В снижает максимальную амплитуду до ±13,5–14,3 В. Для MOSFET-структур остаточное напряжение может достигать 1–3 В, что критично при низковольтном питании.

Влияние нагрузки на амплитуду проявляется через зависимость выходного сопротивления усилителя от тока нагрузки. При подключении низкоомной нагрузки (например, 4 Ом) ток через выходные каскады возрастает, увеличивая падение напряжения на внутренних сопротивлениях и снижая размах сигнала. В высококачественных усилителях выходное сопротивление не превышает 0,1 Ом, но при нагрузке 2 Ом и токе 5 А падение составит 0,5 В, что уменьшит амплитуду на 10% при питании ±12 В.

Температурный режим выходных каскадов напрямую коррелирует с максимальной амплитудой. При перегреве транзисторов (>125°C для кремниевых) снижается коэффициент усиления по току (h_FE), что приводит к увеличению остаточного напряжения и искажениям сигнала. В импульсных режимах работы допустимая амплитуда может снижаться на 15–20% из-за теплового дрейфа параметров. Для минимизации эффекта рекомендуется использовать радиаторы с тепловым сопротивлением <1°C/Вт и термокомпенсацию смещения.

Не менее значим выбор схемы выходного каскада. В двухтактных каскадах класса AB максимальная амплитуда ограничена напряжением смещения между базами транзисторов (0,6–1,2 В), что приводит к «ступеньке» при переходе через ноль. В классе D с ШИМ-модуляцией амплитуда зависит от коэффициента заполнения и потерь на ключах, достигая 90–95% от напряжения питания. Для достижения размаха ±40 В при питании ±45 В требуется применение транзисторов с V_CE > 100 В и низким сопротивлением в открытом состоянии (<0,1 Ом).

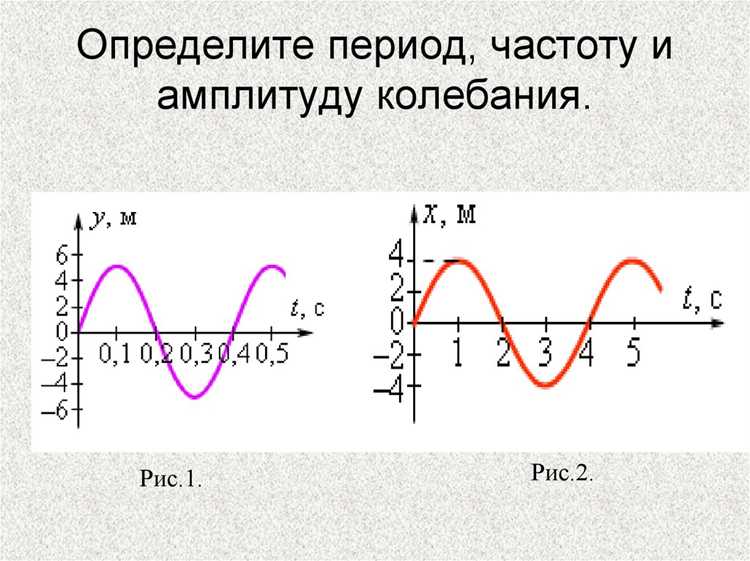

Факторы, влияющие на максимальную амплитуду напряжения усилителя

Максимальная амплитуда выходного напряжения усилителя ограничивается прежде всего напряжением питания и топологией выходного каскада. В двухтактных схемах на биполярных транзисторах (например, комплементарных парах) амплитуда достигает V_CC – V_CE(sat), где V_CE(sat) ≈ 0.2–0.5 В. Для MOSFET-каскадов с общим истоком предел определяется V_DD – V_DS(on), где V_DS(on) зависит от тока нагрузки и может составлять 0.1–1 В при типичных токах 1–10 А. В операционных усилителях с rail-to-rail выходом амплитуда приближается к V_CC – 0.1 В, но реальные значения зависят от нагрузки: при R_L = 10 кОм отклонение от идеала минимально, при R_L = 600 Ом – снижается на 0.3–0.7 В из-за ограничений выходного тока.

Как напряжение питания ограничивает выходной сигнал усилителя

В однополярных схемах (например, с питанием +12 В) максимальная амплитуда выходного сигнала не превышает (V_CC – V_drop)/2, где V_drop – падение напряжения на активных элементах. Для операционных усилителей серии LM358 при питании 5 В и типичном V_drop = 1,5 В амплитуда ограничивается 1,75 В. Использование rail-to-rail ОУ (например, OPA365) снижает V_drop до 50–100 мВ, увеличивая размах до 2,45 В при том же питании.

• При питании ±9 В классический ОУ (например, TL072) обеспечивает размах ±7,5 В из-за падения 1,5 В на выходных транзисторах.
• В усилителях класса D (например, TPA3116) эффективность достигает 90%, но максимальная амплитуда ограничена напряжением питания за вычетом потерь на ключах (0,3–0,5 В).
• Для ламповых усилителей (например, на 6L6GC) при анодном напряжении 450 В и смещении –30 В размах ограничен ~420 В_pp.

Температурные зависимости напряжения насыщения транзисторов (V_CE(sat)) дополнительно сужают рабочий диапазон. Для кремниевых биполярных транзисторов V_CE(sat) увеличивается на 2–3 мВ/°C. При росте температуры с 25°C до 85°C падение напряжения может вырасти на 0,12–0,18 В, сокращая максимальную амплитуду на 5–10% в схемах с низким питанием (например, 3,3 В).

В мостовых схемах усилителей (например, TDA7294) размах выходного напряжения удваивается относительно однополярного питания. При питании ±25 В максимальная амплитуда достигает 48 В_pp (2 × (25 В – 1 В)). Однако требуется симметричное питание и балансировка нагрузки, иначе возникает асимметрия ограничения сигнала.

Для расширения динамического диапазона применяют:

1. Повышение напряжения питания (например, переход с ±12 В на ±18 В увеличивает размах на 50%).
2. Использование rail-to-rail ОУ или дискретных схем с низким V_drop (например, параллельное включение транзисторов).
3. Применение бутстрепных цепей для динамического увеличения эффективного напряжения питания (например, в усилителях класса AB).
4. Переход на импульсные источники питания с регулировкой напряжения под нагрузкой.

При проектировании усилителей с заданной выходной мощностью минимальное напряжение питания рассчитывается по формуле:

V_CC(min) = √(8 × P_out × R_load) + 2 × V_drop.

Для нагрузки 8 Ом и мощности 50 Вт требуется питание не менее ±29 В (с учётом V_drop = 1 В). Игнорирование этого требования приводит к недостижению паспортных характеристик или перегреву выходных каскадов.

Влияние схемотехники каскадов на размах выходного напряжения

Размах выходного напряжения усилителя напрямую зависит от топологии каскадов и выбора рабочей точки активных элементов. В однотактных каскадах на биполярных транзисторах (например, с общим эмиттером) максимальная амплитуда ограничена напряжением насыщения коллектор-эмиттер (V_CE(sat)), которое для кремниевых транзисторов составляет 0,2–0,5 В. При питании ±15 В это снижает размах до ±14,5 В. В двухтактных каскадах класса AB с комплементарными парами (например, BD139/BD140) удается достичь размаха, близкого к напряжению питания, за счет симметричного ограничения по обоим полупериодам.

Использование дифференциальных каскадов на входе усилителя позволяет расширить динамический диапазон за счет подавления синфазных помех и смещения рабочей точки. Однако их выходное сопротивление (обычно 1–10 кОм) требует согласования с последующими каскадами через эмиттерные повторители или буферы на операционных усилителях с низким выходным импедансом (менее 100 Ом). Без этого размах напряжения на нагрузке 4–8 Ом падает на 20–30% из-за падения напряжения на внутреннем сопротивлении каскада.

В усилителях с непосредственной связью между каскадами критическим фактором становится выбор напряжения смещения. Например, в схеме с общим коллектором (эмиттерный повторитель) размах ограничен разницей между напряжением питания и падением на переходе база-эмиттер (V_BE ≈ 0,6–0,7 В). Для расширения диапазона применяют bootstrap-цепи или дополнительные источники смещения, компенсирующие V_BE. В дискретных усилителях мощности (например, на транзисторах 2SC5200/2SA1943) это позволяет получить размах до 90% от напряжения питания при нагрузке 4 Ом.

Каскодные схемы (например, комбинация общий эмиттер + общая база) минимизируют эффект Миллера и расширяют частотный диапазон, но не увеличивают размах напряжения напрямую. Их преимущество – стабильность коэффициента усиления при высоких напряжениях, что критично для широкополосных усилителей. Однако для достижения максимальной амплитуды требуется оптимизация токов покоя: при слишком низком токе каскод переходит в режим отсечки, при высоком – в насыщение. Типовые значения для маломощных каскодов – 1–5 мА.

В усилителях с обратной связью глубина ООС влияет на линейность, но не на максимальный размах. Однако при неправильном расчете петли обратной связи (например, при фазовом сдвиге более 180° на высоких частотах) возникают нелинейные искажения, ограничивающие полезную амплитуду. Для предотвращения этого в выходных каскадах применяют местную ООС (например, через резистор в цепи эмиттера) или корректирующие цепи (RC-фильтры) для стабилизации АЧХ. В интегральных усилителях (например, TDA7294) размах ограничен встроенными защитами, но при правильном теплоотводе достигает 95% от напряжения питания.

Для достижения размаха, превышающего напряжение питания, используют мостовые схемы или повышающие преобразователи. В мостовом включении два усилителя работают в противофазе, удваивая амплитуду на нагрузке. Например, при питании ±24 В размах на 8-омной нагрузке достигает 40–45 В_пик вместо 22–23 В в однотактном режиме. Однако это требует точного согласования фаз и амплитуд сигналов, иначе возникают интермодуляционные искажения. В высоковольтных усилителях (например, для пьезоэлектрических нагрузок) применяют схемы с плавающим питанием или трансформаторную развязку, но их эффективность ограничена паразитными емкостями и индуктивностями.

Роль нагрузки и её импеданса в достижении предельной амплитуды

Импеданс нагрузки напрямую определяет максимальную амплитуду выходного напряжения усилителя. При низком импедансе (например, 4 Ом) ток через выходные транзисторы возрастает, что приводит к падению напряжения на внутренних сопротивлениях выходного каскада и ограничивает размах сигнала. Для усилителей класса AB с двухполярным питанием ±50 В теоретический максимум амплитуды на нагрузке 8 Ом составляет ~48 В (пик), но при 4 Ом он снижается до ~40 В из-за потерь на транзисторах и паразитных сопротивлениях. В высокочастотных схемах реактивная составляющая импеданса (индуктивность или ёмкость нагрузки) дополнительно искажает форму сигнала, вызывая фазовые сдвиги и нелинейные искажения.

Оптимальный импеданс нагрузки зависит от топологии усилителя. Трансформаторные каскады (например, в ламповых усилителях) требуют согласования импедансов для передачи максимальной мощности – при несоответствии падает КПД и амплитуда. В полупроводниковых усилителях с обратной связью (ОС) низкий импеданс нагрузки увеличивает глубину ОС, что может привести к самовозбуждению на высоких частотах. Для минимизации потерь рекомендуется использовать нагрузку с импедансом не ниже указанного в спецификации усилителя: например, для микросхем TDA7294 (мостовой режим) минимальная нагрузка – 6 Ом, при 4 Ом выходная мощность падает на 30–40%.

Реактивные нагрузки (динамики, длинные кабели) вносят частотно-зависимые потери. Ёмкостная нагрузка >100 нФ на выходе усилителя с выходным сопротивлением 0,1 Ом создаёт фильтр нижних частот с частотой среза ~16 кГц, ограничивая амплитуду на высоких частотах. Индуктивная нагрузка (например, динамик с импедансом 8 Ом + 0,5 мГн) вызывает резонанс на частоте ~2,5 кГц, что приводит к пикам напряжения и возможному повреждению выходных каскадов. Для стабилизации работы рекомендуется применять Zobel-цепи (R=10 Ом, C=0,1 мкФ) на выходе усилителя или буферные каскады с низким выходным сопротивлением.

При проектировании усилителей для низкоомных нагрузок (2 Ом) критически важно учитывать тепловые потери. Например, усилитель мощностью 100 Вт на нагрузке 4 Ом при переходе на 2 Ом увеличивает ток с 5 А до 7 А, что приводит к росту рассеиваемой мощности на выходных транзисторах в 2 раза. Для предотвращения перегрева необходимо использовать радиаторы с тепловым сопротивлением <1 °C/Вт и транзисторы с запасом по току (например, MJL4281A с I_C max = 15 А). В импульсных режимах (например, аудиосигналы с высоким пик-фактором) динамическая нагрузка может вызывать кратковременные провалы напряжения питания, что требует применения конденсаторов большой ёмкости (>10 000 мкФ) в цепях питания.

Температурные зависимости и их воздействие на линейность усиления

Температурный дрейф параметров активных элементов усилителя – ключевой фактор, ограничивающий линейность в широком диапазоне рабочих условий. Для кремниевых биполярных транзисторов (BJT) температурный коэффициент напряжения база-эмиттер (V_BE) составляет ≈-2 мВ/°C, что при изменении температуры на 50°C смещает рабочую точку на 100 мВ. В операционных усилителях (ОУ) это приводит к росту нелинейных искажений на 0,1–0,3% при выходной амплитуде 10 В и частоте 1 кГц. Для компенсации используют термостабильные резисторы с TCR ≤ 5 ppm/°C в цепях обратной связи или дифференциальные каскады с температурно-согласованными парами транзисторов.

Полевые транзисторы (MOSFET) демонстрируют иной характер зависимости: пороговое напряжение (V_th) снижается на 2–4 мВ/°C, а крутизна (g_m) падает на 0,3–0,5%/°C. В усилителях класса AB это вызывает асимметрию плеч при нагреве, увеличивая коэффициент гармоник (THD) до 0,5% при 80°C против 0,05% при 25°C. Решение – применение схем с динамической компенсацией смещения, например, с использованием термодатчиков (LM35) и ЦАП для подстройки напряжения смещения в реальном времени. Для MOSFET с каналом N типа рекомендуется выбирать модели с низким температурным коэффициентом подвижности носителей (μ_n), такие как IRF540N (Δμ_n/μ_n ≈ -0,6%/°C).

• Температурная зависимость емкостей p-n-переходов: барьерная емкость (C_j) кремниевых диодов уменьшается на 0,1–0,2%/°C, что смещает АЧХ усилителя на высоких частотах. В широкополосных схемах (f_3dB > 10 МГц) это приводит к изменению фазового сдвига на 5–10° при ΔT = 40°C, ухудшая устойчивость.
• Тепловое сопротивление корпуса (θ_JA): для TO-220 θ_JA ≈ 60°C/Вт, что при рассеиваемой мощности 2 Вт вызывает нагрев кристалла на 120°C. Превышение температуры перехода (T_j) свыше 150°C для кремния снижает подвижность носителей на 30–40%, увеличивая THD в 2–3 раза.
• Температурный гистерезис: после цикла нагрева/охлаждения параметры пассивных компонентов (например, керамических конденсаторов X7R) могут не возвращаться к исходным значениям, вызывая долговременный дрейф коэффициента усиления на 0,2–0,8%.

В усилителях с обратной связью температурный дрейф усиливается из-за изменения глубины ООС. Например, в схеме с коэффициентом усиления 20 дБ и петлевым усилением 40 дБ при 25°C снижение g_m на 10% при 70°C уменьшает петлевое усиление до 36 дБ, что увеличивает нелинейные искажения на 25%. Для минимизации эффекта используют:

1. Термокомпенсированные цепи ООС с резисторами, имеющими положительный TCR (например, 50 ppm/°C), для частичной компенсации дрейфа g_m.
2. Активные схемы стабилизации, такие как «токовое зеркало» с температурно-зависимым смещением, обеспечивающие постоянство тока покоя в диапазоне -20…+85°C.
3. Цифровую коррекцию с микроконтроллером, измеряющим температуру кристалла и подстраивающим параметры через ШИМ-регуляторы.

Материалы подложек и корпусов влияют на тепловой режим не менее критично, чем сами активные элементы. Например, усилители на GaN-транзисторах (с T_{j_max} = 200°C) при монтаже на алюминиевую плату с теплопроводностью 170 Вт/(м·К) демонстрируют THD на 0,05% ниже, чем при использовании FR-4 (0,3 Вт/(м·К)). Для прецизионных приложений рекомендуется:

• Использовать металлические основания (Cu или Al) с толщиной ≥ 2 мм для эффективного отвода тепла.
• Применять термопасту с теплопроводностью ≥ 3 Вт/(м·К) (например, Arctic MX-6) для снижения теплового сопротивления между корпусом и радиатором.
• Размещать критичные компоненты на расстоянии ≥ 5 мм от источников тепла (например, мощных резисторов) для исключения локального перегрева.

Практический пример: в усилителе мощности на базе LM3886 (THD = 0,03% при 25°C, 1 кГц, 10 В) при нагреве до 70°C THD возрастает до 0,12% из-за дрейфа V_BE выходных транзисторов и изменения сопротивления эмиттерных резисторов (50 ppm/°C). Для стабилизации параметров вводят:

1. Терморезистор NTC (10 кОм при 25°C) в цепь смещения, компенсирующий рост тока покоя при нагреве.
2. Дополнительный каскад на ОУ (например, OPA2134) с температурно-стабильным коэффициентом усиления для коррекции нелинейности.
3. Пассивное охлаждение с радиатором площадью ≥ 100 см² и принудительную вентиляцию при T_окр > 50°C.

При этом достигается снижение THD до 0,06% в диапазоне 0…80°C без ухудшения других характеристик.
