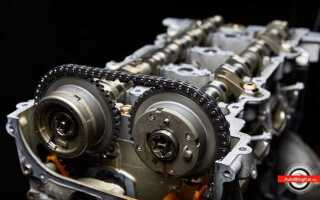

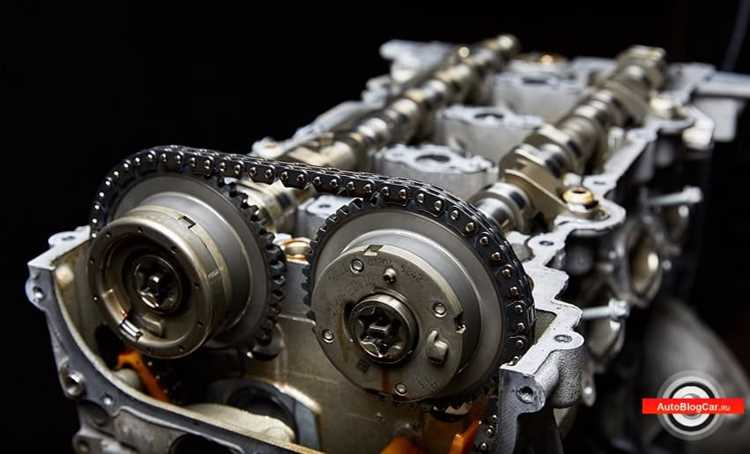

Сколько оборотов делает распредвал за один оборот коленвала

В четырехтактном двигателе внутреннего сгорания коленчатый вал совершает два полных оборота (720°) за один рабочий цикл, в то время как распределительный вал – только один (360°). Это соотношение 2:1 обеспечивается зубчатым ремнем, цепью или шестернями привода ГРМ. Нарушение данного баланса даже на 1–2° приводит к смещению фаз газораспределения, что снижает мощность на 5–15% и увеличивает расход топлива на 3–8%.

В современных двигателях с изменяемыми фазами газораспределения (VVT, VANOS, VTEC) соотношение оборотов остается неизменным, но угол поворота распредвала относительно коленвала корректируется в пределах ±30–50°. Например, система VVT-i от Toyota регулирует фазы впуска с точностью до 0,1°, оптимизируя наполнение цилиндров на разных режимах. При этом критически важно соблюдать заводские метки при замене ремня ГРМ – ошибка на один зуб шестерни смещает фазы на 15–18°.

Для проверки соотношения оборотов используют осциллограф или датчик положения распредвала (ДПРВ). На осциллограмме сигнал ДПРВ должен совпадать с меткой ВМТ первого цилиндра на коленвале с отклонением не более ±2°. В случае расхождения проверяют износ привода ГРМ, растяжение цепи (допустимое удлинение – не более 0,5% от длины) или неисправность фазовращателя. На двигателях с цепным приводом (например, BMW N47) ресурс цепи составляет 150–200 тыс. км, после чего требуется замена комплекта.

При тюнинге двигателя изменение соотношения оборотов распредвала и коленвала нецелесообразно – это нарушает баланс между наполнением цилиндров и эффективностью сгорания. Вместо этого корректируют профиль кулачков распредвала или устанавливают спортивные фазовращатели с расширенным диапазоном регулировки (до ±60°). Например, на двигателях Honda серии K20 замена распредвала на версию Type R увеличивает мощность на 20–25 л.с., но требует перенастройки ЭБУ для компенсации смещенных фаз.

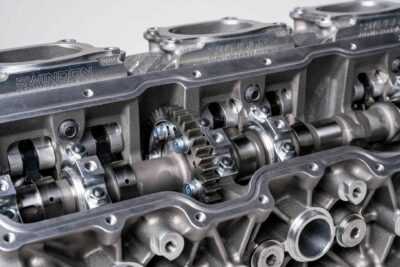

Как рассчитать передаточное число между распредвалом и коленвалом

Передаточное число между распредвалом и коленвалом определяет, сколько оборотов делает коленчатый вал за один оборот распределительного. В большинстве четырёхтактных двигателей это соотношение составляет 2:1 – коленвал вращается вдвое быстрее распредвала. Однако для точного расчёта требуется учитывать конкретную конструкцию привода ГРМ: цепь, ремень или шестерни.

Для расчёта по шестерёнчатому приводу измерьте количество зубьев на шестерне коленвала и распредвала. Формула: передаточное число = (число зубьев шестерни распредвала) / (число зубьев шестерни коленвала). Например, если на распредвале 40 зубьев, а на коленвале – 20, соотношение будет 40/20 = 2:1.

В случае цепного или ременного привода используйте диаметры звёздочек. Передаточное число = (диаметр звёздочки распредвала) / (диаметр звёздочки коленвала). Измерения проводятся по делительной окружности – воображаемой линии, проходящей через середину зубьев. Погрешность в 0,5 мм может исказить результат на 1–2%.

Для двигателей с изменяемыми фазами газораспределения (например, VVT-i, VANOS) передаточное число остаётся постоянным, но угол поворота распредвала относительно коленвала корректируется гидравлическими или электрическими механизмами. В таких системах расчёт ведётся по базовому соотношению без учёта динамических смещений.

Проверьте техническую документацию двигателя – производители указывают передаточное число в спецификациях. Если данных нет, снимите клапанную крышку и осмотрите привод. На шестернях или звёздочках часто гравируются числа зубьев или диаметры. При отсутствии маркировки используйте штангенциркуль для измерения шага зубьев и их количества.

Ошибка в расчётах приводит к нарушению фаз газораспределения. Например, при соотношении 1,8:1 вместо 2:1 клапаны будут открываться раньше или позже, что снизит мощность на 10–15% и увеличит расход топлива. Для проверки используйте стробоскоп и метки на шкивах – они должны совпадать при правильном передаточном числе.

В двигателях с двумя распредвалами (DOHC) каждый вал может иметь своё передаточное число. Например, впускной распредвал может вращаться с соотношением 2:1, а выпускной – 2,2:1. Расчёт ведётся отдельно для каждой пары шестерён или звёздочек. Учитывайте также наличие промежуточных шестерён – они меняют направление вращения, но не влияют на передаточное число.

Для тюнинговых двигателей передаточное число подбирают экспериментально. Увеличение соотношения (например, до 2,2:1) смещает фазы в сторону высоких оборотов, повышая мощность на 5000+ об/мин, но снижая крутящий момент на низах. Обратное изменение (1,8:1) улучшает тягу на малых оборотах. Используйте программное обеспечение для моделирования (например, Lotus Engine Simulation) перед физической заменой шестерён.

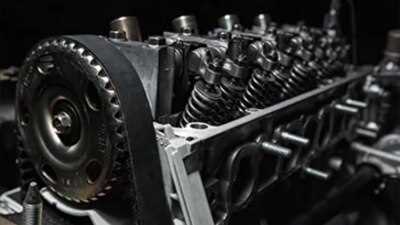

Влияние фаз газораспределения на синхронизацию валов

Фазы газораспределения определяют моменты открытия и закрытия клапанов относительно положения коленчатого вала, напрямую влияя на соотношение оборотов распредвала и коленвала. В классических двигателях с фиксированными фазами распредвал вращается в два раза медленнее коленвала (соотношение 1:2), но при использовании систем изменения фаз (например, VVT-i, VANOS) это соотношение корректируется в реальном времени. Например, при раннем открытии впускных клапанов (до 30° до ВМТ) на высоких оборотах улучшается наполнение цилиндров, но требует точной синхронизации датчиков положения валов с погрешностью не более ±0,5°.

Ошибки в настройке фаз приводят к десинхронизации: смещение распредвала на 1° относительно коленвала снижает мощность на 2–4% и увеличивает расход топлива на 3–5%. В двигателях с цепным приводом ГРМ растяжение цепи на 0,5% от длины (≈3 мм для 600-мм цепи) вызывает запаздывание фаз на 2–3°, что требует компенсации через гидравлические натяжители или электронную коррекцию. Для диагностики используют осциллографы с синхронизацией по сигналам датчиков Холла или индуктивных датчиков, сравнивая фактические метки с эталонными диаграммами производителя.

При тюнинге двигателей с изменяемыми фазами оптимальный угол перекрытия клапанов (впускной и выпускной одновременно открыты) подбирают экспериментально: для атмосферных моторов – 20–30°, для турбированных – 10–15°. Превышение этих значений ведет к обратному выбросу смеси во впускной коллектор, снижению крутящего момента на низких оборотах и увеличению температуры выхлопных газов на 50–80°C. Регулировку проводят с шагом 1–2° с обязательной проверкой компрессии и состава выхлопа после каждого изменения.

Типовые схемы привода распредвала: ремень, цепь и шестерни

Ременной привод – наиболее распространённое решение для современных двигателей с верхним расположением распредвала (OHC/DOHC). Синхронизация обеспечивается зубчатым ремнём из армированного неопрена или полиуретана с нейлоновым кордом. Ресурс варьируется от 60 до 150 тыс. км в зависимости от материала: ремни Gates PowerGrip Premium выдерживают до 120 тыс. км, Continental ContiTech – до 100 тыс. км. Критический износ определяют по трещинам на зубьях или боковинах, а также растяжению свыше 0,5% от номинальной длины. При обрыве на двигателях с интерференционной схемой (например, Volkswagen EA888, Toyota 2GR-FKS) неизбежно столкновение клапанов с поршнями, что требует замены головки блока.

Цепной привод применяется в высоконагруженных и долговечных агрегатах, где требуется жёсткая синхронизация. Цепи бывают одно-, двух- и трёхрядными: однорядные (например, в BMW N20) рассчитаны на 150–200 тыс. км, двухрядные (Mercedes M274) – до 250 тыс. км, трёхрядные (Toyota 2JZ-GTE) – свыше 300 тыс. км. Натяжение обеспечивается гидравлическими натяжителями, а износ диагностируют по удлинению более 0,5% (для однорядных) или 0,3% (для многорядных). Шум при работе – признак растяжения или износа успокоителей, требующий замены комплекта (цепь + натяжитель + звёздочки). В дизельных двигателях (например, Cummins ISF 2.8) цепь дополнительно защищена от загрязнений масляным контуром.

Шестерёнчатый привод – архаичное, но надёжное решение для нижневальных двигателей (OHV) и некоторых V-образных агрегатов (например, Chevrolet LS3). Преимущества: отсутствие растяжения, минимальные потери на трение (КПД до 99%), ресурс свыше 500 тыс. км. Недостатки: высокий уровень шума, сложность компоновки в современных моторах с компактными головками блока. Шестерни изготавливают из легированной стали (40Х, 40ХН) с цементацией зубьев на глубину 0,8–1,2 мм. Зазор между зубьями не должен превышать 0,15 мм – превышение приводит к ударным нагрузкам и разрушению. В двигателях с высокой степенью сжатия (например, Honda K20) применяют косозубые шестерни для снижения шума и повышения плавности хода.

Выбор привода зависит от конструкции двигателя и эксплуатационных условий. Для городских автомобилей с частыми холодными пусками оптимален ремень: он не требует смазки, работает тише и дешевле в замене. Цепь предпочтительна для внедорожников и коммерческого транспорта, где важна долговечность и устойчивость к перегрузкам. Шестерни используют в ретро-моторах и специальной технике, где надёжность важнее шумовых характеристик. При обслуживании критически важно соблюдать регламент замены: для ремней – строго по пробегу или каждые 5 лет (даже при малом пробеге), для цепей – при первых признаках растяжения, для шестерён – при появлении люфта или износа зубьев.

Техническое состояние привода напрямую влияет на фазы газораспределения. Растяжение ремня на 1% смещает фазы на 3–5°, что снижает мощность на 5–7% и увеличивает расход топлива на 3–4%. У цепи аналогичное растяжение приводит к смещению на 2–3°, но из-за жёсткой связи с коленвалом последствия менее критичны. Шестерни при износе зубьев вызывают асинхронность работы распредвала и коленвала, что проявляется в детонации и падении компрессии. Диагностика включает проверку меток ГРМ: на ремне – совпадение рисок на шкивах, на цепи – контрольное отверстие в блоке, на шестернях – совмещение впадин и выступов. При замене любого элемента привода обязательна проверка натяжения и синхронизации – даже минимальное отклонение приводит к необратимым последствиям.

Последствия неправильного соотношения оборотов для работы двигателя

Длительная эксплуатация с неправильным соотношением вызывает механические повреждения:

• Столкновение клапанов с поршнями при смещении фаз на 15° и более – разрушение тарелок клапанов, задиры на поршнях, деформация шатунов.
• Ускоренный износ кулачков распредвала и толкателей из-за ударных нагрузок при несинхронной работе.
• Перегрев выпускных клапанов на 50–80°C выше нормы из-за задержки их закрытия, что приводит к прогару седел.

Диагностика последствий требует комплексного подхода. Основные признаки:

1. Ошибки P0011–P0025 в ЭБУ (несоответствие положения распредвала).
2. Повышенный уровень шума при работе на холостом ходу (на 3–5 дБ выше нормы).
3. Снижение компрессии на 1,5–2,5 атм в одном или нескольких цилиндрах.
4. Неравномерная работа двигателя по цилиндрам (разница в 100–150 об/мин при замере сканером).

Для проверки используют осциллограф с датчиками положения коленвала и распредвала, сравнивая сигналы с эталонными диаграммами производителя.

Корректировка соотношения оборотов зависит от причины неисправности. При растяжении цепи ГРМ замена на усиленную (например, однорядную на двухрядную) восстанавливает синхронизацию. В случае износа шестерен распредвала допустимое отклонение профиля кулачков – не более 0,02 мм; при превышении требуется замена вала. Для двигателей с ременным приводом критичен износ шкивов: биение свыше 0,05 мм приводит к смещению фаз на 3–7°, что устраняется только заменой деталей.

Методы проверки и корректировки синхронизации валов

Проверка синхронизации начинается с визуального осмотра меток ГРМ на шкивах коленвала и распредвала. На большинстве двигателей метки наносятся на шестерни или демпферы: например, на ВАЗ-2112 метка коленвала совмещается с риской на крышке масляного насоса, а метки распредвалов – с выступами на задней крышке ГРМ. Для точной диагностики используют стробоскоп с индуктивным датчиком: при частоте вращения 800–1000 об/мин вспышки синхронизируются с импульсами зажигания, позволяя оценить смещение меток с точностью до 1°. При отклонении более 3° требуется корректировка.

Корректировка выполняется регулировкой натяжения ремня/цепи или смещением фаз газораспределения. В таблице приведены допустимые отклонения для распространённых двигателей:

Для двигателей с изменяемыми фазами (VVT-i, VANOS) проверка проводится через диагностический сканер: параметры «Camshaft Position Sensor» и «Crankshaft Position Sensor» должны совпадать с эталонными значениями из сервисного мануала. При несовпадении – замена датчиков или адаптация через диагностический разъём. На дизельных агрегатах (например, Cummins ISF 2.8) синхронизация проверяется по сигналу датчика положения коленвала и метке на маховике; допустимое отклонение – не более 0,5°.
