Светодиоды – полупроводниковые приборы, требующие строгого контроля тока для стабильной работы. Номинальный ток большинства маломощных индикаторных светодиодов составляет 20 мА, но диапазон может варьироваться от 5 до 30 мА в зависимости от типа и назначения. Превышение этого значения даже на 10–15% сокращает срок службы на 50–70%, а при длительной перегрузке светодиод выходит из строя за считанные часы.
Для мощных светодиодов (1 Вт и выше) рабочий ток обычно составляет 350–1000 мА. Например, распространённые модели Cree XM-L2 рассчитаны на 700 мА, а Osram Oslon Square – на 1000 мА. При этом важно учитывать не только номинал, но и тепловой режим: при температуре кристалла выше 85°C ток необходимо снижать на 10–20% для предотвращения деградации.
Ток ограничивают резистором или драйвером. Формула для расчёта резистора: R = (Uпит – Uled) / Iled, где Uпит – напряжение питания, Uled – падение напряжения на светодиоде (обычно 1,8–3,6 В), Iled – требуемый ток. Для драйверов ключевой параметр – выходной ток, который должен точно соответствовать номиналу светодиода. Использование источников с пульсирующим током (например, без сглаживающего конденсатора) допустимо только для индикаторных светодиодов при частоте выше 100 Гц.
При параллельном подключении светодиодов ток распределяется неравномерно из-за разброса параметров. Даже при одинаковом падении напряжения разница в токе между элементами может достигать 30–50%. Решение – отдельные резисторы для каждого светодиода или использование специализированных драйверов с индивидуальными каналами.

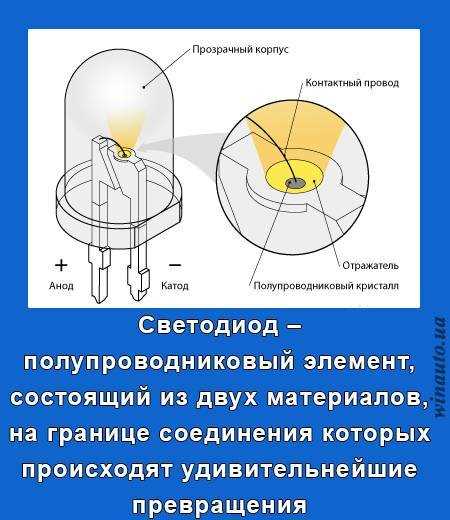

Как определить рабочий ток светодиода по технической документации
В datasheet светодиода искомый параметр обозначается как *Forward Current (If)* или *Nominal Current*. Для большинства индикаторных светодиодов стандартное значение – 20 мА, для мощных моделей (1 Вт и выше) – от 350 мА до 3 А. В разделе *Electrical Characteristics* ищите таблицу с типовыми и предельными значениями: *Typical Forward Current* указывает рекомендуемый ток, *Absolute Maximum Rating* – предел, превышение которого сокращает срок службы.
Если документация содержит график *Forward Current vs. Forward Voltage (If-Vf)*, определите рабочую точку по пересечению кривой с требуемым напряжением питания. Например, при Vf = 3,2 В для белого светодиода ток 20 мА соответствует точке на графике. Для импульсного режима ищите параметр *Peak Forward Current* – он допускает кратковременные всплески тока (обычно в 2–5 раз выше номинального) при ограниченной скважности.
В спецификациях SMD-светодиодов (например, 5050, 3528) рабочий ток часто привязан к цветовой температуре: холодный белый (6000K) может требовать 150 мА, а тёплый (3000K) – 120 мА. Проверяйте раздел *Optical and Electrical Characteristics* на наличие зависимостей яркости от тока (*Luminous Intensity vs. If*). При отсутствии данных используйте формулу: If = (Vcc – Vf) / R, где R – резистор, подобранный по закону Ома, но не ниже минимального значения из datasheet.
Какие последствия возникают при превышении допустимого тока
При двукратном превышении тока возникает лавинный пробой: сопротивление перехода резко падает, ток возрастает до 5–10 А за микросекунды, что приводит к мгновенному перегоранию контактных дорожек или отрыву кристалла от подложки. В импульсном режиме даже кратковременные выбросы тока (100 нс) с амплитудой выше 3 номиналов вызывают микротрещины в полупроводниковой структуре, снижая квантовую эффективность на 5–12%. Для защиты рекомендуется использовать токоограничивающие резисторы с точностью ±1% или линейные драйверы с обратной связью по току.
Систематическое превышение тока на 10% ускоряет старение светодиода в 2–4 раза: при 85°C и токе 1,1 номинала срок службы падает с 50 000 до 12 000–20 000 часов. В RGB-светодиодах дисбаланс токов между каналами приводит к неравномерному выгоранию кристаллов, что проявляется в дрейфе цветовой температуры на 500–1500 К за 1000 часов. Для стабилизации параметров применяют драйверы с ШИМ-регулировкой и термокомпенсацией, снижающие ток при повышении температуры на 1% на каждый градус выше 70°C.
Как рассчитать резистор для ограничения тока светодиода
Светодиоды требуют стабильного тока, иначе они выходят из строя. Резистор ограничивает ток, предотвращая превышение допустимых значений. Основная формула для расчёта: R = (Uпит – Uled) / Iled, где Uпит – напряжение источника, Uled – падение напряжения на светодиоде, Iled – требуемый ток.
Типичные значения Uled зависят от цвета: красные – 1,8–2,2 В, зелёные – 2,0–2,4 В, синие и белые – 3,0–3,6 В. Номинальный ток Iled чаще всего составляет 20 мА (0,02 А) для индикаторных светодиодов. Для мощных моделей ток может достигать 350 мА и выше.
Пример: источник 5 В, красный светодиод с Uled = 2 В и Iled = 20 мА. Расчёт: R = (5 – 2) / 0,02 = 150 Ом. Ближайший стандартный номинал – 150 Ом. Если точного значения нет, выбирайте резистор с большим сопротивлением, чтобы не превысить ток.
Мощность резистора рассчитывается по формуле P = I² × R. Для примера выше: P = (0,02)² × 150 = 0,06 Вт. Достаточно резистора на 0,125 или 0,25 Вт. Превышение мощности не критично, но недостаток приведёт к перегреву.
При последовательном соединении нескольких светодиодов суммируйте их Uled. Например, три красных светодиода (2 В каждый) при 5 В питания: R = (5 – 6) / 0,02. Отрицательное значение указывает на недостаток напряжения – требуется источник не менее 6,2 В.
Параллельное подключение светодиодов не рекомендуется без индивидуальных резисторов. Разброс параметров приведёт к неравномерному распределению тока. Если необходимо, рассчитывайте резистор для каждого светодиода отдельно.
Для точных расчётов используйте мультиметр: измерьте реальное Uled при заданном токе. Производители указывают типовые значения, но разброс может достигать 10–15%. При работе с высокими токами (>100 мА) учитывайте температурный дрейф параметров.
Какие источники питания подходят для разных типов светодиодов
Для маломощных индикаторных светодиодов (например, 3 мм или 5 мм) с прямым током 5–20 мА оптимальны линейные стабилизаторы напряжения или резисторы, подобранные по закону Ома. Источники питания с фиксированным напряжением 3,3 В, 5 В или 12 В (например, USB-порты, батарейки типа CR2032 или блоки питания для Arduino) подойдут при условии расчёта токоограничивающего резистора. Для серийного подключения нескольких светодиодов используйте формулу: R = (Uпит – Uled × n) / Iled, где n – количество светодиодов, Uled – прямое напряжение (обычно 1,8–3,3 В), Iled – рабочий ток.
Высокомощные светодиоды (1–10 Вт) требуют драйверов с постоянным током, а не напряжением. Драйверы типа Mean Well LDD-H или Recom RCD-24 обеспечивают стабильный ток 350 мА, 700 мА или 1 А при входном напряжении 9–36 В. Для RGB-матриц или лент с адресными светодиодами (WS2812B, SK6812) используйте импульсные источники питания с запасом мощности 20–30% от расчётной нагрузки. Например, лента на 5 м с потреблением 14,4 Вт/м требует блока питания не менее 86 Вт (14,4 × 5 × 1,2).
| Тип светодиода | Рабочий ток | Рекомендуемый источник питания | Примечание |
|---|---|---|---|
| Индикаторные (3–5 мм) | 5–20 мА | Батарейки, USB, резистор + блок питания 3–12 В | Обязателен токоограничивающий резистор |
| Мощные (1–10 Вт) | 350 мА – 3 А | Драйвер постоянного тока (Mean Well, Recom) | Избегайте источников с фиксированным напряжением |
| COB-светодиоды | 300 мА – 2 А | Импульсные драйверы с ШИМ-регулировкой | Требуют радиатора для отвода тепла |
| Адресные ленты (WS2812B) | 18–60 мА на сегмент | Блок питания 5 В с запасом мощности | Подключайте питание каждые 2–3 м для предотвращения просадок |
Как измерить реальный ток через светодиод мультиметром
Для измерения тока через светодиод мультиметр переключите в режим амперметра (обычно обозначается символом «A» или «mA»). Выберите диапазон измерений: для большинства светодиодов подойдет предел 20 мА, для мощных моделей – до 200 мА или 10 А (в зависимости от мультиметра). Подключите щупы последовательно с цепью: красный – к аноду светодиода, черный – к катоду или минусу источника питания. Если полярность нарушена, прибор покажет отрицательное значение, но светодиод не выйдет из строя.
Перед измерением убедитесь, что напряжение источника питания соответствует рабочему диапазону светодиода (например, 2–3,5 В для стандартных 5-мм индикаторных моделей). Используйте токоограничивающий резистор, если цепь не содержит его: расчет ведется по формуле R = (Uпит – ULED) / ILED, где ULED – прямое напряжение светодиода (указано в datasheet), ILED – номинальный ток (обычно 10–20 мА). Без резистора ток может превысить допустимый, что приведет к перегреву и деградации кристалла.
- Отключите питание перед подключением мультиметра в разрыв цепи.
- Не измеряйте ток в режиме вольтметра – это выведет прибор из строя.
- Для точных результатов используйте провода с минимальным сопротивлением (например, силиконовые с сечением 0,5 мм²).
- Если мультиметр показывает «OL» (перегрузка), увеличьте предел измерений или проверьте целостность цепи.
Почему светодиоды разных цветов требуют разного тока
Цвет светодиода определяется шириной запрещённой зоны полупроводникового материала, из которого изготовлен кристалл. Для инфракрасных диодов (850–940 нм) требуется ток 10–20 мА, красных (620–630 нм) – 15–25 мА, зелёных (520–530 нм) – 20–30 мА, синих (460–470 нм) и белых – 25–35 мА. Разница обусловлена энергетическими потерями при генерации фотонов: чем короче длина волны, тем выше энергия кванта и больше падение напряжения на p-n-переходе (1,8–2,2 В для красных, 3,0–3,6 В для синих). Превышение номинального тока на 10–15% сокращает срок службы на 50–70%, поэтому для точной настройки используют резисторы с расчётом по формуле R = (Uпит – Uled) / Iled, где Uled берётся из даташита.
В мультицветных RGB-сборках ток регулируют отдельно для каждого канала: красный канал часто запитывают током на 5–10 мА ниже синего и зелёного, чтобы выровнять яркость при одинаковом напряжении питания. Для мощных светодиодов (1–5 Вт) применяют драйверы с ШИМ-регулировкой или линейные стабилизаторы с обратной связью по току, так как прямое подключение к источнику приводит к тепловому пробою. При проектировании схемы учитывайте температурный дрейф: при нагреве кристалла на 10°C ток через диод увеличивается на 0,5–1 мА, что требует термокомпенсации или радиаторов.
