Как сделать usb в машине

Современные автомобили редко оснащаются полноценными USB-портами с поддержкой зарядки и передачи данных. Чаще всего встречаются устаревшие AUX-разъемы или слабые 12V-адаптеры. Если ваша магнитола не распознает флешки через штатный разъем или зарядка телефона занимает часы – пора модернизировать систему. Правильно установленный USB-порт обеспечит стабильные 2.1А для зарядки и скорость передачи данных до 480 Мбит/с.

Для работы потребуется: USB-удлинитель с экранированием (длина не более 3 м, иначе сигнал деградирует), паяльник с тонким жалом (температура 300–350°C), мультиметр (для проверки напряжения на линиях +5V и GND), термоусадочная трубка (диаметр 4–6 мм) и предохранитель на 2А. Избегайте дешевых кабелей без ферритовых фильтров – они создают помехи радиосигналу. Если магнитола поддерживает только USB 2.0, не переплачивайте за кабель USB 3.0: разница в скорости в автомобиле незаметна.

Основная ошибка при самостоятельной установке – игнорирование стабилизации напряжения. Бортовая сеть автомобиля выдает 12–14.5В, а USB требует строго 5В. Используйте DC-DC преобразователь на базе микросхемы LM2596 или готовый модуль с защитой от перегрузок. Подключайте его напрямую к аккумулятору через предохранитель, а не к прикуривателю – там напряжение скачет при запуске двигателя. Для магнитол с питанием по шине CAN потребуется эмулятор сигнала, иначе порт не активируется.

Размещайте разъем в зоне досягаемости, но не на виду – например, в подлокотнике или бардачке. Прокладывайте кабель вдоль штатной проводки, фиксируя его пластиковыми стяжками каждые 20 см. Избегайте мест с высокой температурой (рядом с двигателем) и вибрацией (на дверях). Если планируете подключать флешки с музыкой, форматируйте их в FAT32 – NTFS и exFAT не поддерживаются большинством автомобильных головных устройств.

Как выбрать подходящий USB-адаптер для автомобиля

Первым критерием должен стать ток зарядки: для современных смартфонов и планшетов требуется не менее 2.4 А на порт, иначе устройство будет заряжаться медленно или вовсе разряжаться. Обратите внимание на количество портов – если нужно подключать несколько гаджетов, выбирайте адаптеры с двумя или тремя выходами, но проверьте суммарную мощность: например, 3.1 А на два порта (по 1.55 А на каждый) недостаточно для одновременной зарядки двух флагманских смартфонов. Для стабильной работы в автомобиле адаптер должен поддерживать протокол Quick Charge 3.0 или USB Power Delivery, особенно если используете устройства с быстрой зарядкой.

Корпус адаптера должен быть выполнен из термостойкого пластика или алюминия, так как в салоне автомобиля температура может колебаться от -30°C до +60°C. Избегайте моделей с тонкими проводами – сечение кабеля должно быть не менее 20 AWG для минимизации потерь напряжения. Проверьте наличие защиты от перегрузки, короткого замыкания и перенапряжения: качественные адаптеры оснащены чипами TI, STMicroelectronics или Richtek, а не дешёвыми аналогами. Для подключения к прикуривателю выбирайте модели с пружинными контактами – они надёжнее фиксируются и не выпадают при вибрации.

Необходимые инструменты и материалы для установки

Первым делом потребуется USB-разъем формата Type-A или Type-C – выбор зависит от модели магнитолы и устройств, которые планируется подключать. Для штатных систем чаще используют Type-A, для современных мультимедийных комплексов – Type-C. Обратите внимание на токопроводимость: разъем должен выдерживать не менее 2,4 А для зарядки смартфонов и планшетов без перегрева.

Кабель USB должен быть экранированным, с медными жилами сечением не менее 0,35 мм². Дешевые аналоги с алюминиевыми проводниками быстро окисляются, что приводит к падению напряжения и сбоям при передаче данных. Длина кабеля не должна превышать 1,5 метра – на больших расстояниях сигнал теряет стабильность, особенно при высокоскоростной передаче файлов.

Для монтажа понадобится паяльная станция с регулировкой температуры (250–350 °C) и тонким жалом (1–2 мм). Припой – бессвинцовый, с флюсом в сердцевине, например, Sn96.5Ag3Cu0.5. Флюс выбирайте безотмывочный, чтобы избежать коррозии контактов после пайки. Дополнительно пригодится термоусадочная трубка диаметром 3–5 мм для изоляции соединений.

Крепежные элементы: саморезы 2,5×10 мм для фиксации разъема в панели, пластиковые клипсы или двусторонний скотч 3M VHB для временного монтажа. Если планируется врезка в центральную консоль, потребуется дремель с фрезой диаметром 10–12 мм и набор надфилей для подгонки отверстия. Для защиты от вибраций используйте силиконовые прокладки толщиной 1–2 мм.

Мультиметр с функцией проверки напряжения и целостности цепи – обязательный инструмент. Перед подключением замерьте напряжение на штатных проводах магнитолы: оно должно быть в пределах 5±0,25 В. Если значение ниже, потребуется стабилизатор напряжения на базе микросхемы LM7805 или аналогичной, с радиатором для отвода тепла.

Для подключения к питанию используйте провода сечением 0,75–1 мм² в силиконовой изоляции. Цвета: красный – +12 В (через предохранитель 5 А), черный – масса, желтый – ACC (зажигание). Избегайте скруток – только пайка или обжимные гильзы с термоусадкой. Для защиты от помех установите ферритовые кольца на кабель USB и провода питания.

Вспомогательные материалы: изолента 3M Super 33+ (устойчива к температурам до 105 °C), спирт изопропиловый для обезжиривания контактов, наждачная бумага P400 для зачистки проводов. Если разъем устанавливается в труднодоступном месте, пригодится зеркало на гибком держателе или эндоскоп с подсветкой для контроля монтажа.

Для тестирования работы USB-порта используйте флеш-накопитель с файловой системой FAT32 или exFAT и тестовым аудиофайлом (например, WAV 16 бит/44,1 кГц). Проверьте скорость передачи данных: при подключении к магнитоле она должна быть не ниже 1 МБ/с. Если возникают сбои, замените кабель или перепаяйте контакты, предварительно проверив их мультиметром на короткое замыкание.

Пошаговая разборка панели автомобиля для доступа к проводам

Первым делом отключите аккумулятор, сняв клемму «минус». Это исключит короткое замыкание при работе с проводкой. Для большинства моделей достаточно ключа на 10 мм, но у некоторых (например, Toyota Corolla 2010+) потребуется торцевой ключ на 8 мм. Запомните положение клеммы – при обратной установке важно не перепутать полярность.

Снимите декоративные накладки панели: начните с заглушек вокруг магнитолы и климат-контроля. Подденьте их пластиковой лопаткой или отвёрткой с силиконовой насадкой, чтобы не поцарапать поверхность. В автомобилях с сенсорным экраном (например, Kia Rio 2018+) сначала демонтируйте рамку дисплея – она крепится на защёлках и одном винте под заглушкой в нижней части.

Открутите винты крепления центральной консоли. Их расположение зависит от модели: у Volkswagen Polo 2015–2020 они скрыты под пепельницей, у Hyundai Solaris – под подстаканниками. Используйте биту Torx T20 для винтов с шестигранной головкой. Если консоль не поддаётся, проверьте наличие дополнительных креплений снизу – часто там есть один-два самореза под пластиковой крышкой.

Аккуратно отсоедините разъёмы от магнитолы, кнопок и прикуривателя. Нажмите на фиксаторы пальцами или тонкой отвёрткой, чтобы освободить колодки. В машинах с CAN-шиной (например, Skoda Octavia A7) разъёмы имеют цветовую маркировку: жёлтый – питание, красный – постоянный «+», чёрный – масса. Запомните порядок подключения или сфотографируйте перед отсоединением.

Демонтируйте воздуховоды, мешающие доступу к проводке. В большинстве случаев они крепятся на защёлках, но у Renault Logan 2014+ есть два винта под бардачком. Если воздуховод не снимается, проверьте наличие скрытых клипс – их можно обнаружить, проведя пальцем по периметру. Не тяните с силой: пластик хрупкий, особенно в мороз.

Открутите металлический каркас панели. У переднеприводных автомобилей (например, Lada Granta) он крепится к кузову 4–6 болтами на 10 мм. В некоторых моделях (Ford Focus 2012+) потребуется снять рулевую колонку – для этого открутите два болта под рулём и опустите её вниз. При обратной сборке следите за положением шлицов: неправильная установка приведёт к люфту руля.

Получив доступ к жгутам проводов, разделите их по назначению. Питание магнитолы обычно идёт отдельным пучком с красным и жёлтым проводами (12 В и ACC). Для подключения USB используйте свободные провода или врежьтесь в существующие, соблюдая сечение: не менее 0,75 мм² для слаботочных устройств. Изолируйте соединения термоусадкой или изолентой 3M Super 33+ – она не плавится при нагреве.

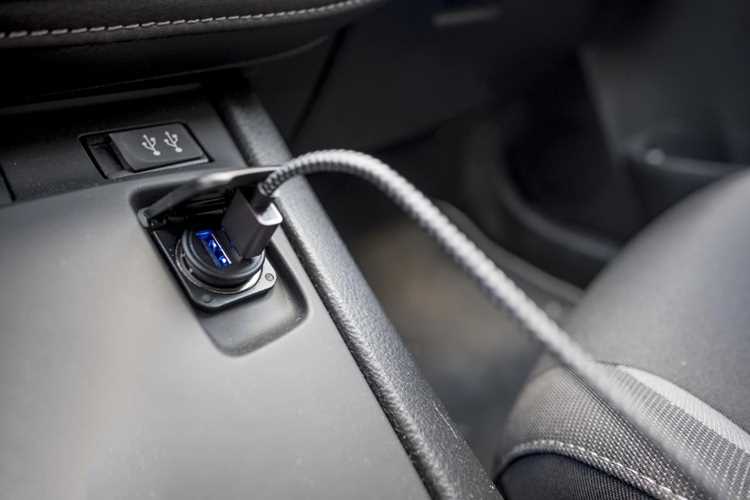

Подключение USB-порта к штатной магнитоле или прикуривателю

Штатные магнитолы без USB-входа требуют прямого подключения к шине питания. Для этого используйте адаптер с преобразователем напряжения 12В→5В на базе микросхемы LM2596 или MP1584 – они стабильно работают при скачках бортовой сети до 16В. Подключите вход адаптера к проводу постоянного питания магнитолы (обычно жёлтый, +12В), а выход 5В – к USB-разъёму через предохранитель на 2А. Избегайте подключения к проводу зажигания (красный), иначе порт будет работать только при включённом зажигании.

Если магнитола поддерживает AUX, но не имеет USB, используйте FM-трансмиттер с питанием от прикуривателя. Модели с чипом RDA5807 обеспечивают минимальные помехи на частотах 87,5–108 МГц. Для стабильной работы выбирайте устройства с керамическим резонатором вместо кварцевого – они менее чувствительны к вибрациям. Подключите трансмиттер к прикуривателю через фильтр помех LC-типа (индуктивность 100 мкГн + конденсатор 1000 мкФ), чтобы исключить наводки от генератора.

Для подключения к прикуривателю выбирайте USB-адаптеры с защитой от перегрузки и короткого замыкания. Модели на базе чипа TPS54331 выдерживают ток до 3А без перегрева. Избегайте дешёвых адаптеров с линейными стабилизаторами – они рассеивают избыточное напряжение в тепло, что приводит к нагреву и снижению КПД. При монтаже в подлокотник или бардачок используйте кабель с экранированной витой парой для минимизации помех от бортовой сети.

При интеграции USB в штатную магнитолу через CAN-шину потребуется программатор для прошивки головного устройства. Для магнитол на платформе MOST (Audi, BMW) используйте адаптер USB-to-MOST на базе микросхемы OASIS OCM8105. Подключение выполняйте через диагностический разъём OBD-II с использованием переходника с гальванической развязкой, чтобы избежать конфликтов с бортовым компьютером. Перед прошивкой сохраните резервную копию заводской прошивки через утилиту WinCE CAB Manager.

После установки проверьте стабильность работы USB-порта под нагрузкой. Подключите флешку с файловой системой exFAT и воспроизведите трек с битрейтом не менее 320 кбит/с. Измерьте напряжение на разъёме мультиметром – оно должно быть в пределах 4,75–5,25 В. При падении напряжения ниже 4,5 В замените адаптер или удлините кабель питания до ближайшей точки с напряжением не менее 12,5 В (например, клемма аккумулятора).

Прокладка проводов без повреждения салона и электропроводки

Первым шагом определите трассу прокладки кабеля от USB-порта до источника питания. Используйте штатные каналы автомобиля: гофры под торпедо, полости за обшивкой дверей или вдоль центрального тоннеля. В большинстве моделей доступ к этим зонам открывается после демонтажа накладок порогов или нижних панелей приборной доски – для этого потребуются пластиковые клипсы-фиксаторы (например, артикул 61130-0K000 для Nissan или 5179675AA для Chrysler). Избегайте резких изгибов провода: минимальный радиус сгиба для кабеля AWG 18 – 25 мм, иначе возрастает риск повреждения жил.

Для фиксации провода применяйте нейлоновые стяжки с шагом 15–20 см или специальные пластиковые держатели с клеевой основой (например, 3M VHB или Scotch 4011). Крепите кабель к существующим жгутам проводки, избегая контакта с подвижными элементами (педалями, рулевой колонкой) и горячими поверхностями (выпускной коллектор, радиатор отопителя). В местах прохода через металлические перегородки используйте резиновые втулки (артикул 82140-12010 для Toyota) – они предотвратят перетирание изоляции.

• Перед началом работ отключите минусовую клемму аккумулятора – это исключит короткое замыкание при случайном касании проводов к кузову.
• Проверьте трассу мультиметром на отсутствие напряжения в штатных проводах, особенно в зонах с плотной укладкой жгутов (например, за блоком предохранителей).
• Используйте провода с двойной изоляцией (например, силиконовые кабели KSTECH) – они устойчивы к перепадам температур (-40…+125°C) и вибрации.
• В местах стыковки с заводской проводкой применяйте обжимные гильзы или пайку с термоусадкой – скрутки ненадежны и могут окислиться.

После укладки восстановите демонтированные элементы салона в обратном порядке. Проверьте работоспособность USB-порта и отсутствие нагрева проводов под нагрузкой (например, при подключении флешки на 128 ГБ с током потребления до 500 мА). Если кабель проложен вдоль воздуховодов, убедитесь, что он не перекрывает поток воздуха – это может вызвать посторонние шумы или снижение эффективности обдува.

Тестирование работы USB после установки

Подключите флеш-накопитель с файловой системой FAT32 или exFAT – NTFS может не распознаваться магнитолой. Если устройство не определяется, проверьте напряжение на контактах USB-порта мультиметром: должно быть 4,75–5,25 В. Падение ниже 4,5 В указывает на проблемы с питанием или некачественную пайку проводов.

Воспроизведите аудиофайлы в форматах MP3 (битрейт 128–320 кбит/с), FLAC (до 16 бит/44,1 кГц) и AAC. Если звук прерывается, проверьте целостность экранирующей оплётки кабеля и отсутствие замыканий между сигнальными проводами (D+ и D-). Для диагностики используйте осциллограф: сигнал должен быть симметричным, без шумов выше 50 мВ.

Проверьте работу USB-хаба, если он установлен. Подключите два устройства одновременно: например, флешку и смартфон в режиме зарядки. Если одно из них не распознаётся, замените хаб на модель с внешним питанием (5 В/2 А). В таблице ниже – совместимость распространённых хабов с автомобильными магнитолами:

Протестируйте скорость передачи данных. Скопируйте на флешку файл размером 1 ГБ и замерьте время операции. Нормальные показатели для USB 2.0 – 15–25 МБ/с. Если скорость ниже 10 МБ/с, проверьте качество пайки разъёма и длину кабеля: свыше 1,5 м приводит к потерям сигнала.

Имитируйте вибрацию автомобиля. Постучите по корпусу магнитолы и порту USB отвёрткой (без фанатизма). Если воспроизведение прерывается, зафиксируйте разъём термоклеем или эпоксидной смолой. Особое внимание уделите креплению проводов к плате – пайка должна выдерживать нагрузку до 5 кг.

Проверьте работу USB в экстремальных температурах. Оставьте машину на солнце (до +50°C) и на морозе (до -20°C) на 2 часа. Если порт перестаёт работать, замените конденсаторы в цепи питания на модели с рабочим диапазоном -40…+105°C (например, Nichicon UHE).

Запустите диагностику через OBD-II адаптер, если магнитола поддерживает CAN-шину. В логах не должно быть ошибок с кодами U1000–U1999 (проблемы связи). Если ошибки присутствуют, перепаяйте резисторы на линиях CAN-H и CAN-L (номинал 120 Ом).

Возможные ошибки при подключении и их устранение

Первая и самая распространённая ошибка – неправильный выбор сечения проводов. Для USB-порта в автомобиле требуется кабель с сечением не менее 0,75 мм² для питания 5 В/2 А. Использование тонких проводов (например, 0,5 мм²) приводит к падению напряжения, перегреву и нестабильной работе устройств. Проверьте сечение мультиметром или визуально: толщина жилы должна быть не менее 0,98 мм в диаметре. Если провода уже проложены, замените их на более толстые или подключите дополнительный стабилизатор напряжения на 5 В.

Ошибки при подключении к бортовой сети часто возникают из-за игнорирования полярности. USB-разъём требует строгого соблюдения: красный провод (+5 В) – к плюсу, чёрный (GND) – к массе. Перепутанные провода выведут из строя подключённые устройства или сам порт. Перед подачей питания проверьте полярность тестером. Если устройство не работает, отключите питание и прозвоните цепь: сопротивление между +5 В и массой должно быть бесконечным, а между красным и чёрным проводами – близким к нулю.

• Отсутствие предохранителя. Подключение USB напрямую к аккумулятору без предохранителя на 3–5 А чревато коротким замыканием и возгоранием проводки. Установите предохранитель как можно ближе к точке подключения (не далее 15 см). Для защиты от скачков напряжения добавьте диод Шоттки (например, 1N5822) в разрыв плюсового провода.
• Неправильное заземление. Подключение массы к кузову в произвольном месте может вызвать помехи и нестабильную работу. Используйте штатные точки заземления автомобиля (например, болты крепления сидений или минусовую клемму аккумулятора). Избегайте соединений через окрашенные поверхности – зачистите металл до блеска и обработайте контакт токопроводящей смазкой.

USB-адаптеры низкого качества часто не обеспечивают заявленный ток. Дешёвые китайские модели могут выдавать 0,5 А вместо 2 А, что приводит к медленной зарядке или отключению устройств. Проверьте адаптер нагрузочным тестером: при подключении нагрузки 2 А напряжение не должно падать ниже 4,75 В. Если адаптер не справляется, замените его на сертифицированный (например, Anker или Baseus) или используйте DC-DC преобразователь с регулировкой напряжения.

Игнорирование электромагнитных помех от генератора или системы зажигания приводит к сбоям в работе USB-устройств. Для устранения помех установите ферритовые кольца на кабели питания и данных (например, FT140-43). Разместите USB-модуль подальше от высоковольтных проводов и ЭБУ. Если помехи сохраняются, добавьте LC-фильтр: конденсатор 1000 мкФ на 16 В параллельно питанию и дроссель 10 мкГн в разрыв плюсового провода.
