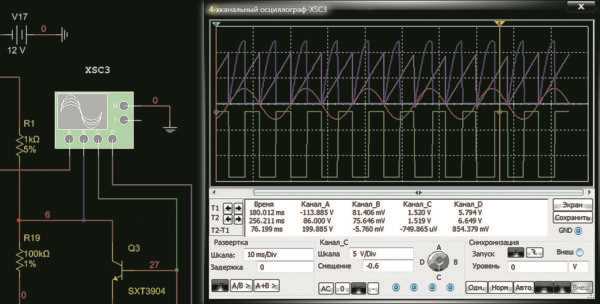

Генератор в мультисиме как выглядит

Multisim предоставляет несколько типов генераторов сигналов, каждый из которых имеет уникальное графическое представление и набор параметров. В библиотеке Sources доступны: Function Generator (функциональный генератор), Clock Voltage (генератор тактовых импульсов), Pulse Voltage (импульсный генератор) и Arbitrary Waveform Generator (генератор произвольных сигналов). Визуально они отличаются иконками: функциональный генератор отображается как прямоугольник с синусоидой, тактовый – с прямоугольными импульсами, а произвольный – с ломаной линией.

Пример схемы с генератором: подключите Function Generator к осциллографу (Oscilloscope) через резистор 1 кОм. Установите частоту 1 кГц, амплитуду 5 В и форму сигнала – меандр. На осциллографе отобразится прямоугольный сигнал с фронтами ~10 нс (зависит от модели генератора). Для проверки искажений добавьте в схему конденсатор 10 нФ – фронты сгладятся, демонстрируя RC-цепочку.

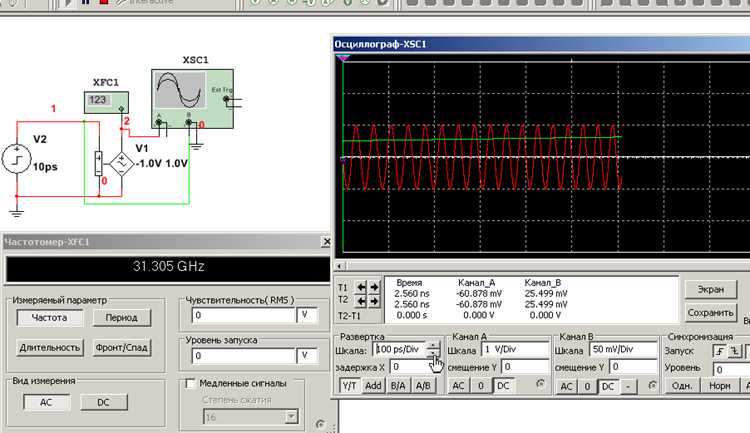

Как выглядит генератор в Multisim: схема и примеры

Схема простейшего генератора на базе операционного усилителя (ОУ) в Multisim собирается с использованием компонентов *OPAMP_3T_VIRTUAL* и пассивных элементов. Например, мультивибратор на ОУ требует двух резисторов (R1, R2 по 10 кОм), конденсатора (C1 = 10 нФ) и источника питания ±12 В. Частота генерации рассчитывается по формуле *f = 1/(2·R·C·ln(1+2R2/R1))*. В Multisim такие схемы моделируются с точностью до паразитных параметров реальных компонентов.

Для генерации синусоидального сигнала с регулируемой частотой применяют *Wien Bridge Oscillator*. В Multisim схема включает два резистора (R = 10 кОм), два конденсатора (C = 10 нФ), ОУ (*OPAMP_3T_VIRTUAL*) и потенциометр (10 кОм) для подстройки усиления. Частота определяется как *f = 1/(2πRC)*. При моделировании важно следить за коэффициентом усиления: он должен быть не менее 3 для устойчивой генерации, иначе сигнал затухнет.

Для высокочастотных приложений в Multisim доступен *Voltage-Controlled Oscillator (VCO)* из библиотеки *Mixed*. Например, компонент *VCO_VIRTUAL* позволяет задавать частоту управляющим напряжением (0–10 В) при базовой частоте 1 МГц. Схема подключения включает источник управляющего сигнала (*DC_POWER*) и нагрузочный резистор (50 Ом). Моделирование показывает линейную зависимость частоты от напряжения в заданном диапазоне.

При работе с генераторами в Multisim критически важно учитывать импеданс нагрузки. Например, подключение низкоомной нагрузки (менее 1 кОм) к *Function Generator* может исказить форму сигнала. Для согласования используют буферные каскады на ОУ (*OPAMP_3T_VIRTUAL*) с единичным усилением. В сложных схемах рекомендуется применять *SPICE-модели* реальных компонентов (например, *LM358* вместо виртуального ОУ) для учета неидеальностей.

Multisim позволяет моделировать генераторы с обратной связью, такие как *Phase-Locked Loop (PLL)*. Для этого используют компонент *PLL_VIRTUAL* из библиотеки *Mixed*. Схема включает фазовый детектор, фильтр нижних частот (R = 1 кОм, C = 1 мкФ) и генератор, управляемый напряжением. При моделировании можно наблюдать захват частоты и фазы при изменении входного сигнала в диапазоне 1–10 кГц.

Для проверки работоспособности генераторов в Multisim применяют инструменты анализа: *Transient Analysis* (для наблюдения формы сигнала во времени) и *AC Analysis* (для частотных характеристик). Например, при анализе *Wien Bridge Oscillator* в *AC Analysis* виден пик на частоте генерации, а в *Transient Analysis* – нарастание амплитуды до установившегося значения. Рекомендуется использовать маркеры (*Probe*) для точного измерения параметров сигнала.

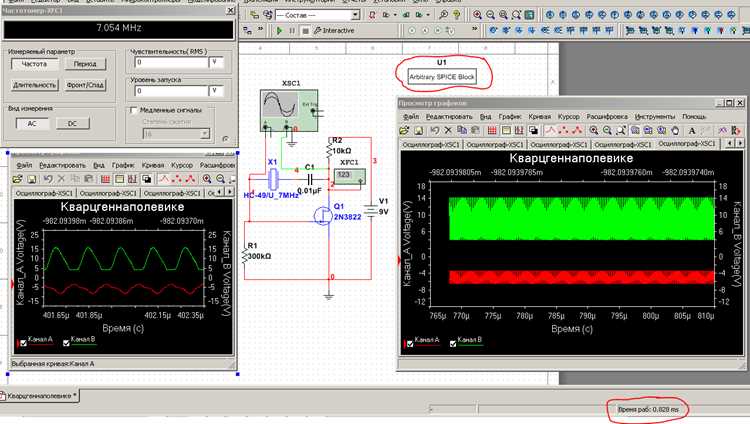

Где найти генераторы сигналов в библиотеке компонентов Multisim

Основные типы генераторов сигналов в Multisim:

• AC Voltage Source – синусоидальный источник переменного напряжения с настраиваемыми амплитудой, частотой и фазой.
• DC Voltage Source – источник постоянного напряжения с фиксированным или регулируемым значением.
• Clock Voltage – генератор прямоугольных импульсов с заданной частотой и скважностью.
• Pulse Voltage – источник одиночных или периодических импульсов с настройкой длительности, задержки и амплитуды.
• AM/FM Voltage – генераторы амплитудно- и частотно-модулированных сигналов.

Для доступа к функциональному генератору (Function Generator) используйте отдельный инструмент на панели инструментов – иконка с изображением генератора волны. Этот компонент позволяет визуально настраивать форму сигнала (синус, треугольник, меандр), частоту, амплитуду и смещение. В отличие от источников из библиотеки Sources, функциональный генератор предоставляет интерфейс с ползунками и полями ввода для быстрой корректировки параметров без редактирования свойств компонента.

В расширенных версиях Multisim (например, Multisim Power Pro) доступны дополнительные генераторы, такие как:

• Arbitrary Waveform Generator – для создания пользовательских сигналов по заданным точкам или формулам.
• Noise Source – генератор белого или розового шума с регулируемой мощностью.
• Exponential Voltage – источник экспоненциально изменяющегося напряжения, полезный для моделирования переходных процессов.

Эти компоненты находятся в той же библиотеке Sources, но могут отсутствовать в базовой версии программы.

Если нужный генератор не отображается, проверьте фильтры в окне выбора компонентов. В левой части окна Select a Component выберите группу Sources, затем подгруппу (например, Signal Voltage Sources или Controlled Sources). Для поиска по названию введите ключевые слова в строку поиска: sine, pulse, AM или noise. Multisim поддерживает частичное совпадение, поэтому достаточно ввести первые буквы.

При работе с цифровыми схемами обратите внимание на генераторы из раздела Digital Sources. Здесь расположены:

• Digital Clock – тактовый генератор с настраиваемой частотой для синхронизации логических элементов.
• Digital Pulse – источник одиночных или периодических цифровых импульсов (логические уровни 0 и 1).
• Pattern Generator – генератор последовательностей бит для тестирования цифровых устройств.

Эти компоненты критически важны для моделирования работы микроконтроллеров, счетчиков и других цифровых узлов.

Для быстрого размещения часто используемых генераторов добавьте их в панель Favorites. Щелкните правой кнопкой мыши на компоненте в библиотеке и выберите Add to Favorites. Это сократит время поиска при повторном использовании. Также можно создать пользовательскую группу компонентов через Tools → Customize User Interface, где можно объединить генераторы по функциональному признаку (например, «Аналоговые источники» или «Цифровые сигналы»).

Как подключить функциональный генератор к электрической схеме

Настройте параметры генератора до подключения: выберите форму сигнала (синусоида, меандр, треугольник), установите частоту (от 1 Гц до 10 МГц в Multisim) и амплитуду (от 1 мВ до 10 В). Для точной настройки используйте осциллограф: подключите его параллельно нагрузке, чтобы контролировать реальные параметры сигнала. Если схема содержит реактивные элементы (конденсаторы, катушки), учитывайте фазовый сдвиг – при необходимости компенсируйте его регулировкой частоты или добавлением корректирующих цепей.

При подключении к высокоомным входам (например, затвору MOSFET или входу ОУ) используйте разделительный конденсатор (0.1–1 мкФ) для блокировки постоянной составляющей. Для низкоомных нагрузок (менее 50 Ом) уменьшите амплитуду сигнала или добавьте буферный усилитель, чтобы избежать искажений. В схемах с обратной связью (например, генераторах на ОУ) подключайте генератор через резистивный делитель для согласования импедансов и предотвращения самовозбуждения.

Настройка параметров генератора: частота, амплитуда и форма сигнала

В Multisim генератор сигналов настраивается через диалоговое окно компонента, где ключевые параметры задаются числовыми значениями. Частота указывается в герцах (Гц) или кратных единицах: кГц, МГц. Для синусоидального сигнала стандартный диапазон – от 1 Гц до 1 ГГц, но реальные ограничения зависят от модели генератора. Например, функциональный генератор *Agilent 33120A* поддерживает частоты до 15 МГц, а виртуальный генератор Multisim – до 1 ГГц. При выборе частоты учитывайте полосу пропускания остальных компонентов схемы: резисторы и конденсаторы могут искажать сигнал на высоких частотах.

Амплитуда настраивается в вольтах (В) или милливольтах (мВ) и определяет размах сигнала от пика до пика (Vpp) или среднеквадратичное значение (Vrms). В Multisim по умолчанию используется Vpp, поэтому для получения синусоиды с амплитудой 5 В укажите 10 Vpp. Превышение допустимого напряжения питания схемы (например, 5 В для логических микросхем) приведет к искажениям или повреждению виртуальных компонентов. Для точной настройки используйте осциллограф: подключите его к выходу генератора и корректируйте амплитуду до достижения требуемого уровня.

Форма сигнала выбирается из предустановленных вариантов: синусоида, меандр, треугольник, пила, шум или произвольная (ARB). Каждая форма имеет специфические параметры. Для меандра задается коэффициент заполнения (duty cycle) в процентах – 50% соответствует симметричному сигналу. Треугольный сигнал настраивается через время нарастания и спада, а пилообразный – через направление (возрастающий/убывающий). При работе с цифровыми схемами используйте меандр с крутыми фронтами (время нарастания ≤10 нс), чтобы избежать ложных срабатываний триггеров.

Дополнительные параметры включают смещение (offset) – постоянную составляющую сигнала, и фазовый сдвиг (для многофазных генераторов). Смещение добавляется к амплитуде: например, сигнал с амплитудой 2 Vpp и смещением 1 В будет колебаться от -1 В до +3 В. Для проверки фильтров или усилителей используйте комбинацию синусоиды и смещения, чтобы оценить реакцию схемы на разные уровни напряжения. При моделировании импульсных источников питания настройте генератор на прямоугольные импульсы с частотой 50–200 кГц и коэффициентом заполнения 20–80% для стабильной работы преобразователя.

Пример сборки схемы с генератором синусоидального напряжения

Соберите цепь по следующей конфигурации:

Запустите симуляцию в режиме *Transient* с шагом 10 мкс и временем анализа 5 мс. На экране осциллографа должна отобразиться чистая синусоида без искажений. Если сигнал имеет гармоники, проверьте соединения и замените резистор на 50 Ом – это снизит импеданс и улучшит согласование.

Для фильтрации высокочастотных шумов добавьте конденсатор 10 нФ параллельно резистору. Это сгладит фронты сигнала, особенно при частотах выше 10 кГц. При необходимости измените параметры генератора: увеличьте амплитуду до 10 В для работы с усилителями или снизьте частоту до 50 Гц для моделирования сетевого напряжения. Сохраните проект с уникальным именем, например *SineWave_1kHz.ms14*, чтобы избежать конфликтов с другими схемами.
