Звукосниматель – ключевой элемент электрогитары, преобразующий механические колебания струн в электрический сигнал. В основе его работы лежит электромагнитная индукция: под каждой струной расположен магнит, окружённый катушкой из медной проволоки. Когда струна вибрирует, она изменяет магнитное поле, наводя в катушке переменный ток. Частота и амплитуда этого тока соответствуют высоте и громкости звука.
Существует два основных типа звукоснимателей: синглы (однокатушечные) и хамбакеры (двухкатушечные). Синглы, как в Fender Stratocaster, дают яркий, чистый звук с выраженными высокими частотами, но подвержены наводкам от электромагнитных помех. Хамбакеры, например, в Gibson Les Paul, состоят из двух катушек, включённых в противофазе, что подавляет шумы и обеспечивает более мощный, насыщенный звук с акцентом на средние частоты.
Материал магнитов влияет на тембр: алнико (сплав алюминия, никеля и кобальта) даёт тёплый, сбалансированный звук, а керамика – более резкий и агрессивный. Количество витков проволоки в катушке определяет выходной сигнал: от 5 000 до 10 000 витков для синглов и до 15 000 для хамбакеров. Чем больше витков, тем выше выходной уровень, но ниже динамический диапазон.
Положение звукоснимателя на деке также критично: ближе к грифу – звук мягче и басовитее, ближе к бриджу – ярче и резче. Для точной настройки тембра используют активные звукосниматели с предусилителем (например, EMG 81), которые требуют питания от батареи, но обеспечивают стабильный сигнал и расширенный частотный диапазон.
При выборе звукоснимателя учитывайте стиль игры: для блюза подойдут синглы с алнико (Seymour Duncan SSL-5), для метала – хамбакеры с высоким выходом (DiMarzio DP222). Экспериментируйте с высотой установки: подъём звукоснимателя ближе к струнам усиливает сигнал, но может вызвать обратную связь на высоких громкостях.
Звукосниматель гитары: устройство и принцип работы
Звукосниматель – электромагнитный преобразователь колебаний металлических струн в электрический сигнал. Основа конструкции – постоянный магнит (обычно из сплавов AlNiCo или керамики) и катушка из медного провода диаметром 0,05–0,1 мм, намотанная в 5–10 тысяч витков. Магнит создаёт статическое поле, пронизывающее струны, а колебания струн изменяют магнитный поток через катушку, индуцируя переменный ток по закону Фарадея. Частота и амплитуда сигнала напрямую зависят от параметров струны: толщины, материала (никель, сталь) и натяжения.
Существует три основных типа звукоснимателей, различающихся по конструкции и звучанию:
- Сингл (одинарный): одна катушка, яркий и чёткий звук с высоким уровнем шумов (50–60 Гц от сети). Пример – звукосниматели Stratocaster. Оптимален для чистого звука и соло.
- Хамбакер: две катушки, включённые в противофазе, подавляют помехи на 20–30 дБ. Звук мощный, с выраженными средними частотами. Используется в Les Paul, Gibson SG.
- P-90: гибрид сингла и хамбакера – широкая одиночная катушка с мощным магнитом. Даёт агрессивный звук с акцентом на высокие частоты, но чувствителен к наводкам.
Ключевые параметры, влияющие на звук: сопротивление катушки (измеряется в килоомах, кОм) и индуктивность (генри, Гн). Для синглов типичны значения 5–10 кОм, для хамбакеров – 7–16 кОм. Высокое сопротивление усиливает средние частоты, низкое – делает звук прозрачнее. Индуктивность (0,5–5 Гн) определяет фазовые искажения: чем выше, тем «тёплее» звук, но хуже передача высоких частот. Для точного воспроизведения рекомендуется подбирать звукосниматели с индуктивностью не выше 3 Гн.
Принцип работы основан на электромагнитной индукции: струна, колеблясь в магнитном поле, изменяет его плотность, что вызывает ток в катушке. Амплитуда сигнала на выходе составляет 100–500 мВ (пиковое значение). Для минимизации потерь важно правильно позиционировать звукосниматель: ближе к грифу – звук мягче, к бриджу – резче. Расстояние от струн до магнита (0,5–3 мм) также критично: слишком близко – струны «прилипают», слишком далеко – сигнал слабый.
Обслуживание включает проверку целостности катушки (тестером на обрыв), чистку магнитов от металлической пыли (спирт, мягкая ткань) и замену изношенных проводов. При установке хамбакера важно соблюдать полярность катушек: неправильное подключение приведёт к фазовому подавлению сигнала. Для экспериментов с тембром используйте переключатели фазы или последовательно-параллельное включение катушек – это расширяет звуковую палитру без замены звукоснимателя.
Из каких элементов состоит звукосниматель электрогитары
Сердцевина любого звукоснимателя – магнитный сердечник, чаще всего изготовленный из сплавов на основе алюминия, никеля и кобальта (AlNiCo) или керамики. AlNiCo-магниты (например, AlNiCo II, V) обеспечивают теплый, сбалансированный звук с акцентом на средние частоты, но чувствительны к размагничиванию. Керамические магниты дешевле, ярче на высоких частотах и устойчивее к внешним воздействиям, но могут звучать резче. Выбор материала напрямую влияет на тембр: AlNiCo V подходит для блюза и джаза, керамика – для тяжелого рока и металла.
Катушки индуктивности – второй ключевой компонент. Они наматываются медным проводом толщиной от 0,05 до 0,1 мм, количество витков варьируется от 5000 до 10000. Чем больше витков, тем выше выходной сигнал и индуктивность, но сильнее проявляются шумы и снижается чувствительность к высоким частотам. Одинарные катушки (single-coil) содержат одну обмотку, двойные (humbucker) – две, включенные в противофазе для подавления помех. Для чистого звука выбирают провода с полиуретановой изоляцией, для агрессивного – с полиэфирной.
Полюсные наконечники регулируют магнитное поле под каждой струной. В классических конструкциях используются шесть отдельных магнитов (по одному на струну), в современных – единый магнит с регулируемыми винтами из мягкой стали. Винты позволяют точно настроить баланс громкости между струнами, компенсируя разницу в амплитуде колебаний. Для басовых струн часто применяют более мощные наконечники или увеличивают их высоту, чтобы избежать «задавленного» звука.
Каркас катушки изготавливается из пластика (например, поликарбоната или АБС) или прессованного картона. Пластиковые каркасы долговечнее, устойчивы к влаге и обеспечивают стабильные электрические параметры. Картонные дешевле, но со временем могут деформироваться, что приводит к микрофонному эффекту – паразитному усилению посторонних шумов. В высококачественных звукоснимателях каркас дополнительно пропитывают эпоксидной смолой для герметизации.
Экранирование – обязательный элемент для борьбы с электромагнитными наводками. В humbucker-ах эту роль выполняют металлические пластины (обычно из никелированной стали или латуни), закрывающие катушки снизу и сверху. В single-coil-звукоснимателях применяют медную фольгу или проводящую краску, наносимую на внутреннюю поверхность гитарного корпуса. Недостаточное экранирование проявляется в виде фонового гула на частоте 50/60 Гц, особенно заметного при использовании высокочувствительных усилителей.
Провода для подключения звукоснимателя бывают двух типов: одножильные (с экраном) и многожильные. Одножильные обеспечивают более чистыю передачу сигнала, но хрупкие и склонны к обрывам. Многожильные гибче, устойчивее к вибрациям, но могут вносить дополнительные шумы из-за взаимного влияния жил. Для минимизации помех используют провода с двойным экраном (например, RG-174) и разъемы с позолоченными контактами, снижающими окисление.
Крепежные элементы включают пружины, винты и резиновые прокладки. Пружины (обычно из нержавеющей стали) позволяют регулировать высоту звукоснимателя относительно струн, влияя на громкость и тембр. Слишком низкое положение ослабляет сигнал и усиливает эффект «проседания» низких частот, слишком высокое – делает звук тонким и шумным. Резиновые прокладки гасят паразитные вибрации корпуса гитары, предотвращая нежелательные призвуки. Для точной настройки рекомендуется использовать калиброванные инструменты, а не полагаться на «чувство меры».
Как магниты и катушки преобразуют колебания струн в электрический сигнал
В основе работы электромагнитного звукоснимателя лежит закон Фарадея: изменяющееся магнитное поле индуцирует электрический ток в проводнике. Постоянный магнит, установленный под струнами, создает статическое поле с индукцией порядка 0,1–0,5 Тл. Когда металлическая струна колеблется, она нарушает это поле, изменяя магнитный поток через катушку. Для стандартного сингл-катушечного звукоснимателя с 6–8 тыс. витков провода диаметром 0,05–0,08 мм амплитуда индуцированного напряжения составляет 10–100 мВ при игре медиатором.
Частота генерируемого сигнала строго соответствует частоте колебаний струны. Например, нота ля первой октавы (440 Гц) вызывает в катушке переменный ток той же частоты. Однако форма сигнала зависит от конструкции звукоснимателя: сингл-катушки дают более яркий и резкий звук с выраженными гармониками, а хамбакеры (две катушки в противофазе) подавляют электромагнитные наводки и обеспечивают выходное напряжение до 200 мВ при меньшем уровне шума.
Материал струн напрямую влияет на эффективность преобразования. Никелированные струны (сплав никеля и стали) обеспечивают лучшую магнитную проницаемость, чем чистая сталь, что увеличивает амплитуду сигнала на 15–20%. Ферромагнитные сплавы с высоким содержанием кобальта могут повысить чувствительность на 30%, но сокращают срок службы струн из-за ускоренного износа обмотки. Для достижения оптимального баланса рекомендуется использовать струны с содержанием никеля 8–12%.
Расстояние между струнами и магнитами (высота звукоснимателя) критически важно. При подъеме звукоснимателя на 1 мм выходной сигнал падает на 5–7% из-за ослабления магнитного потока. Однако чрезмерное приближение (менее 2 мм) вызывает нелинейные искажения: струна начинает «цепляться» за магнитное поле, что проявляется в виде гудения и потери сустейна. Оптимальная высота для сингл-катушек – 2,5–3,5 мм от струны до верхней части магнита, для хамбакеров – 3–4 мм.
Катушка звукоснимателя обладает собственной индуктивностью (0,5–5 Гн) и сопротивлением (5–15 кОм), которые формируют его частотную характеристику. Высокая индуктивность усиливает низкие частоты, но ослабляет высокие, что характерно для звукоснимателей типа P-90. Низкоомные катушки (до 6 кОм) дают более прозрачный звук с расширенным верхним диапазоном, но требуют предусилителя с высоким входным импедансом (не менее 1 МОм) для предотвращения потерь сигнала.
Полярность магнитов в хамбакерах определяет фазу сигнала. При одинаковой полярности катушки работают синфазно, усиливая друг друга, но сохраняя шум. При противоположной полярности (одна катушка с северным полюсом вверх, другая – с южным) шумы компенсируются, а полезный сигнал складывается. Для проверки фазировки достаточно коснуться струны над одной катушкой и прослушать сигнал: при правильной настройке громкость должна увеличиться, а не уменьшиться.
Температурная стабильность магнитов влияет на долговременную работу звукоснимателя. Альнико (сплав алюминия, никеля и кобальта) теряет до 10% намагниченности при нагреве до 80°C, но восстанавливает свойства при охлаждении. Керамические магниты (ферриты) стабильны до 200°C, но обеспечивают более резкий и менее динамичный звук. Для профессионального использования рекомендуются звукосниматели с магнитами из самарий-кобальта: они сохраняют параметры при температурах до 300°C и не подвержены размагничиванию от внешних полей.
Разница между сингловыми и хамбакерными звукоснимателями
Сингловые звукосниматели (single-coil) состоят из одной катушки с обмоткой из тонкой медной проволоки вокруг магнитных сердечников (обычно 6 для электрогитары). Их сопротивление варьируется от 5 до 10 кОм, а индуктивность – 2–5 Гн. Основные характеристики:
- Чистый, яркий звук с выраженными высокими частотами (3–5 кГц).
- Чувствительность к электромагнитным помехам (фон 50/60 Гц).
- Типичное применение: блюз, кантри, сёрф, чистый рок (примеры: Fender Stratocaster, Telecaster).
Хамбакеры (humbucker) используют две катушки, соединённые в противофазе, что устраняет фон и увеличивает выходной сигнал. Параметры:
- Сопротивление: 7–16 кОм, индуктивность – 4–8 Гн.
- Более тёплый, насыщенный звук с акцентом на средние частоты (1–3 кГц) и подавленными высокими.
- Идеальны для тяжёлых стилей: хард-рок, метал, джаз (Gibson Les Paul, PRS).
Ключевое отличие – уровень шума и динамический диапазон. Синглы воспроизводят нюансы игры с высокой детализацией, но улавливают помехи от ламповых усилителей и диммеров. Хамбакеры подавляют шумы на 20–30 дБ, но теряют часть высокочастотной информации, что делает звук менее «воздушным». Для борьбы с помехами в синглах применяют экранирование (медная фольга, проводящая краска) или активные предусилители (например, EMG SA).
Выбор зависит от стиля и условий игры. Для студийной работы с качественным оборудованием синглы предпочтительнее из-за прозрачности звука. В шумных концертных условиях хамбакеры надёжнее, особенно при использовании дисторшна или овердрайва. Гибридные решения (например, HSS-конфигурация на Stratocaster) позволяют комбинировать преимущества обоих типов: хамбакер на бридже для риффов, синглы на грифе и середине для соло.
Технические нюансы:
- Магнитный материал: синглы чаще используют AlNiCo (II, III, V), хамбакеры – керамику или AlNiCo V для более мощного выхода.
- Полярность: в хамбакерах катушки развёрнуты на 180°, что требует точной настройки фазы при смешивании с синглами.
- Регулировка высоты: синглы чувствительны к расстоянию до струн (оптимально 2–3 мм), хамбакеры допускают больший зазор (3–4 мм) без потери сигнала.

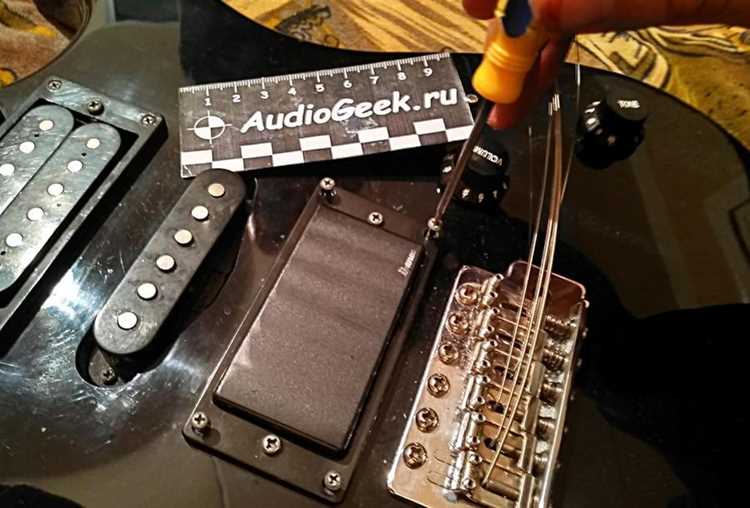

Почему активные звукосниматели требуют питания и как они работают
Активные звукосниматели отличаются от пассивных наличием встроенного предусилителя, который усиливает сигнал непосредственно на гитаре. Этот предусилитель требует внешнего питания, так как его работа основана на полупроводниковых элементах – операционных усилителях (ОУ) или транзисторах. Без питания активный звукосниматель либо не будет работать вовсе, либо выдаст слабый, искаженный сигнал, сравнимый с пассивным. Стандартное напряжение питания – 9 В, обеспечиваемое батареей типа 6F22 («Крона»), хотя некоторые модели поддерживают 18 В для расширения динамического диапазона.
Предусилитель в активных звукоснимателях решает две ключевые задачи: компенсирует потери сигнала в длинных кабелях и снижает импеданс выхода. Пассивные звукосниматели генерируют высокоомный сигнал (обычно 5–15 кОм), который чувствителен к наводкам и емкости кабеля. Активные же снижают импеданс до 100–1000 Ом, что делает сигнал устойчивым к помехам и позволяет использовать кабели длиной до 15–20 метров без потери высоких частот. Это критично для живых выступлений и студийных записей с длинными трассами.
Сердцем активного звукоснимателя является операционный усилитель (ОУ), например, микросхемы серии TL072 или NE5532. ОУ усиливает сигнал с катушек или пьезоэлементов в 2–10 раз, сохраняя линейность частотной характеристики. В отличие от пассивных систем, где тембр зависит от сопротивления и емкости кабеля, активные звукосниматели обеспечивают стабильный звук вне зависимости от условий подключения. Однако это требует точной настройки схемы: неправильно подобранные резисторы или конденсаторы могут привести к искажениям или потере динамики.
Питание активных звукоснимателей реализуется через батарею или фантомное питание. Батарейный отсек обычно располагается в корпусе гитары или на панели управления, а фантомное питание (+48 В) подается через аудиоинтерфейс или микшерный пульт. Некоторые модели, например, EMG 81/85, используют встроенный преобразователь напряжения, позволяющий работать от одной батареи 9 В в течение 1000–3000 часов. При этом важно отключать батарею после игры: даже в режиме ожидания предусилитель потребляет ток, что приводит к разряду.
Активные звукосниматели часто оснащаются эквалайзером (EQ) для коррекции тембра. Например, модели Fishman Fluence позволяют переключать профили звучания (классический сингл, хай-гейн, акустический) без смены звукоснимателей. EQ реализуется на базе активных фильтров с использованием ОУ и RC-цепей. Регулировка частот (обычно 100 Гц, 1 кГц, 5 кГц) осуществляется потенциометрами, которые изменяют коэффициент усиления на выбранных участках спектра. Это дает гитаристу возможность адаптировать звук под конкретный стиль или усилитель без внешних процессоров.
Шумоподавление – еще одно преимущество активных систем. Благодаря низкому импедансу и встроенному предусилителю, они менее подвержены электромагнитным наводкам от мониторов, диммеров или мобильных устройств. Однако это не отменяет необходимости экранирования гитары: некачественная проводка или отсутствие заземления могут вызвать фон 50/60 Гц. Для минимизации шумов рекомендуется использовать экранированные кабели с низкой емкостью (менее 100 пФ/м) и избегать параллельной прокладки с силовыми проводами.
Активные звукосниматели требуют внимания к качеству компонентов. Дешевые ОУ или нестабильное питание приводят к появлению искажений на высоких уровнях сигнала. Например, при использовании батареи с напряжением ниже 7 В предусилитель начинает «заваливать» динамику, а при перегрузке входного сигнала возникают гармонические искажения. Для профессионального применения рекомендуется выбирать модели с защитой от перегрузки (например, Seymour Duncan Blackout) или использовать внешние буферные усилители для дополнительного усиления без искажений.
Выбор активного звукоснимателя зависит от стиля игры и требований к звуку. Для тяжелых жанров (метал, хард-рок) подойдут модели с высоким выходным уровнем (EMG 81, DiMarzio X2N), обеспечивающие плотный, сфокусированный звук с минимальными потерями на высоких частотах. Для джаза или блюза лучше использовать звукосниматели с более мягкой характеристикой (Seymour Duncan AHB-1, Fishman Fluence Modern), которые сохраняют динамику и нюансы игры. При установке важно учитывать совместимость с гитарой: активные звукосниматели могут потребовать доработки электроники (например, замены потенциометров на низкоомные) для корректной работы.
