Что нужно чтобы перекрасить машину

Перекраска автомобиля – процесс, требующий точности, терпения и соблюдения технологий. Ошибки на любом этапе могут привести к отслоению краски, неравномерному покрытию или коррозии. В этой статье разберём ключевые шаги: подготовку поверхности, выбор материалов, нанесение грунта, базы и лака, а также финальную полировку. Каждый этап влияет на долговечность и внешний вид результата.

Начинать нужно с оценки состояния кузова. Глубокие царапины, вмятины и очаги ржавчины требуют предварительного ремонта. Для удаления старой краски используйте абразивные материалы с зернистостью P80–P180 – они снимают покрытие без повреждения металла. Если на кузове есть следы коррозии, обработайте участки преобразователем ржавчины и зачистите до чистого металла. Пренебрежение этим шагом приведёт к повторному появлению ржавчины под новым слоем краски.

Выбор материалов зависит от типа кузова и желаемого результата. Для металлических поверхностей подходит эпоксидный грунт – он обеспечивает антикоррозийную защиту. Акриловый грунт лучше использовать для пластиковых деталей. Краску выбирайте в соответствии с заводским кодом цвета или подбирайте по образцу с помощью спектрофотометра. Лак наносите в 2–3 слоя с промежуточной сушкой 10–15 минут между ними. Температура в помещении должна быть 20–25°C, влажность – не выше 60%.

Нанесение краски – самый ответственный этап. Используйте краскопульт с дюзой 1,3–1,5 мм для базы и 1,7–2,0 мм для лака. Расстояние от сопла до поверхности – 20–25 см. Первый слой делайте тонким, «туманным», чтобы избежать подтёков. Последующие слои наносите с интервалом 10–15 минут. Если на поверхности появились дефекты, устраните их шлифовкой наждачной бумагой P1500–P2000 и повторным нанесением краски.

Финальная полировка придаёт покрытию глянец и устраняет мелкие неровности. Используйте полировальную машинку с поролоновым кругом и абразивную пасту средней зернистости. Начинайте с низких оборотов (800–1000 об/мин), постепенно увеличивая до 1500–2000 об/мин. Завершите процесс нанесением защитного воска или керамического покрытия для продления срока службы лакокрасочного слоя.

Какие инструменты и материалы понадобятся для покраски машины

Для качественной покраски потребуется компрессор с производительностью не менее 300 л/мин и рабочим давлением 6–8 бар, оснащённый влагоотделителем и регулятором давления. Краскопульт выбирайте с дюзой 1,3–1,5 мм для базовых покрытий и 1,7–2,0 мм для лаков и грунтов – оптимальны модели HVLP (например, SATAjet 5000) или LVLP (DeVilbiss GTi Pro Lite). Шлифовальная машинка с регулировкой оборотов (3000–10000 об/мин) и набором абразивов: круги P400–P600 для подготовки металла, P800–P1200 для промежуточной шлифовки, P2000–P3000 для полировки. Обязательны шпатели из нержавеющей стали (шириной 50–150 мм) и резиновые ракели для нанесения шпатлёвки.

Материалы: двухкомпонентная акриловая или полиуретановая эмаль (например, Spies Hecker Permahyd Hi-TEC или PPG Delfleet), отвердитель в пропорции 2:1 или 4:1 в зависимости от системы. Грунт – эпоксидный (для антикоррозийной защиты) и акриловый наполнитель (для выравнивания поверхности). Шпатлёвка со стекловолокном (для глубоких вмятин) и финишная (для мелких дефектов). Растворители: 646-й для обезжиривания, специальный для разбавления краски (например, Spies Hecker 9050). Маскировочная плёнка (толщиной 50–80 мкм), бумажный скотч (3M 233+), абразивные губки Scotch-Brite (серые и зелёные), салфетки без ворса (Kimtech). Для защиты используйте респиратор с фильтрами A2P3 (3M 6800) и нитриловые перчатки.

Как подготовить кузов автомобиля перед нанесением краски

Первый этап – тщательная мойка кузова с удалением всех загрязнений. Используйте шампунь с pH 7–9 и мягкую губку, избегая абразивных материалов. Особое внимание уделите аркам, стыкам панелей и нижним кромкам дверей – там скапливается грязь и соль. После мойки обезжирьте поверхность антисиликоном или изопропиловым спиртом (концентрация не менее 70%). Не пропускайте этот шаг: даже микроскопические частицы жира или воска приведут к отслоению краски.

Следующий шаг – удаление ржавчины и старого покрытия. Для локальных очагов коррозии используйте преобразователь ржавчины на основе ортофосфорной кислоты (время выдержки – 10–15 минут). При глубоких повреждениях применяйте шлифовальную машинку с лепестковым кругом P80–P120. Для снятия старой краски подойдет абразив P240–P320. Работайте в респираторе: пыль от краски и металла токсична. После обработки продуйте поверхность сжатым воздухом под давлением 6–8 бар.

• Шпатлевание дефектов: выбирайте полиэфирную шпатлевку с алюминиевым наполнителем для заделки вмятин и двухкомпонентную финишную – для мелких царапин.
• Наносите шпатлевку тонкими слоями (не более 2–3 мм за раз), давая каждому высохнуть 15–20 минут при температуре 20–25°C.
• После высыхания шлифуйте последовательно кругами P80, P120, P240 и P320, добиваясь идеально гладкой поверхности.
• Проверяйте качество работы с помощью проявочного порошка или сухого спрея – он выявит неровности.

Финальная подготовка – грунтование. Используйте эпоксидный грунт для защиты металла от коррозии (толщина слоя 20–30 мкм) и акриловый наполнитель (50–80 мкм) для выравнивания поверхности. Наносите грунт в 2–3 слоя с межслойной сушкой 10–15 минут. После полного высыхания (4–6 часов) отшлифуйте поверхность мокрым способом с абразивом P600–P800. Протрите кузов липкой салфеткой, чтобы удалить пыль, и обезжирьте повторно. Теперь кузов готов к покраске.

Как правильно снять старую краску и обработать ржавчину

Снятие старой краски – первый и критически важный этап подготовки кузова. Для механического удаления используйте эксцентриковую шлифмашину с абразивными кругами зернистостью P80–P120 для грубой зачистки и P180–P240 для финальной обработки. На участках со сложной геометрией (пороги, арки) эффективны нейлоновые щётки с металлическим ворсом или специальные насадки для дрели. Химические смывки на основе метиленхлорида или щелочных составов (например, BODY 700) растворяют краску за 10–30 минут, но требуют тщательной промывки поверхности ацетоном или уайт-спиритом после применения. Избегайте термического метода (строительный фен) на пластиковых деталях и участках с заводской шпатлёвкой – риск деформации высок.

Ржавчина классифицируется по степени поражения: поверхностная (до 0,1 мм), средняя (0,1–0,5 мм) и сквозная. Для поверхностной коррозии достаточно зачистки до металла с последующей обработкой преобразователем ржавчины (например, Цинкарь или KERRY KR-900). Преобразователи наносите кистью или распылителем, выдерживайте 15–20 минут, затем удаляйте остатки жёсткой щёткой. При средней ржавчине используйте пескоструйный аппарат с мелкодисперсным абразивом (стеклянные шарики, корунд) или иглофрезу для дрели. Сквозная коррозия требует вырезания повреждённого участка и установки ремонтной вставки – здесь не обойтись без сварочного аппарата и навыков работы с металлом.

• Инструменты для зачистки ржавчины:
  • Пневматическая шлифмашина с регулировкой оборотов (до 10 000 об/мин)
  • Набор абразивных дисков: лепестковые (P40–P80), фибровые (P120–P240)
  • Ручная щётка с латунной щетиной (для труднодоступных мест)
  • Преобразователь ржавчины с цинком (содержание цинка не менее 15%)
• Типичные ошибки:
  1. Неполное удаление ржавчины – оставшиеся очаги продолжат разрушение под новым слоем краски.
  2. Использование преобразователя без последующей нейтрализации – остатки кислоты провоцируют повторную коррозию.
  3. Зачистка до блестящего металла без антикоррозийной обработки – открытый металл окисляется за 2–3 часа.

После зачистки поверхность обезжиривают составом на основе изопропилового спирта (не менее 70%) или специализированными средствами (PPG DX330, Novol 780). Наносите обезжириватель безворсовой салфеткой, протирая участок до полного удаления загрязнений. Для защиты металла от окисления используйте эпоксидный грунт (например, Reoflex 2K Epoxy Primer) – он создаёт химически стойкий барьер и улучшает адгезию последующих слоёв. Грунт наносите в 2 слоя с межслойной сушкой 10–15 минут при температуре +20°C. На участках со сквозной ржавчиной после сварки обязательно обработайте швы кислотным грунтом (DINITROL 4428) для предотвращения коррозии в зазорах.

Как выбрать и подготовить помещение для покраски автомобиля

Стены и потолок покрасочной камеры должны быть облицованы гладкими, непылящими материалами: металлическими листами с порошковым покрытием, пластиковыми панелями или специальной краской для покрасочных камер. Пол – бетонный, покрытый эпоксидной смолой или полиуретановым составом, устойчивым к химикатам и механическим нагрузкам. Избегайте деревянных поверхностей и гипсокартона – они накапливают пыль и впитывают влагу, что приводит к дефектам лакокрасочного покрытия.

Освещение должно быть равномерным и ярким: не менее 1000 люкс на уровне кузова автомобиля. Используйте светодиодные светильники с цветовой температурой 5000–6500 К – они дают нейтральный белый свет, близкий к дневному, и не искажают оттенки краски. Располагайте лампы по периметру помещения и на потолке, избегая теней на рабочей поверхности. Для контроля качества нанесения краски установите дополнительные переносные прожекторы с регулируемым углом наклона.

Температура и влажность в помещении должны поддерживаться в строгих пределах: 20–25°C и 40–60% влажности. При температуре ниже 18°C краска сохнет медленнее, что увеличивает риск появления подтёков и пылевых включений. Влажность выше 70% приводит к конденсации влаги на поверхности кузова, вызывая помутнение лака или образование кратеров. Для стабилизации микроклимата используйте промышленные кондиционеры с функцией осушения воздуха или тепловые пушки с гигростатами.

Перед началом работ проведите тщательную уборку помещения: удалите пыль с поверхностей влажной тряпкой из микрофибры, пропылесосьте пол и стены промышленным пылесосом с HEPA-фильтром. Закройте все щели и вентиляционные отверстия временными заглушками из полиэтилена, чтобы исключить попадание уличной пыли. За 12 часов до покраски увлажните воздух с помощью генератора тумана или распылителя воды – это осадит оставшиеся частицы пыли на пол. Не используйте бытовые увлажнители – они создают крупные капли, которые могут осесть на кузове.

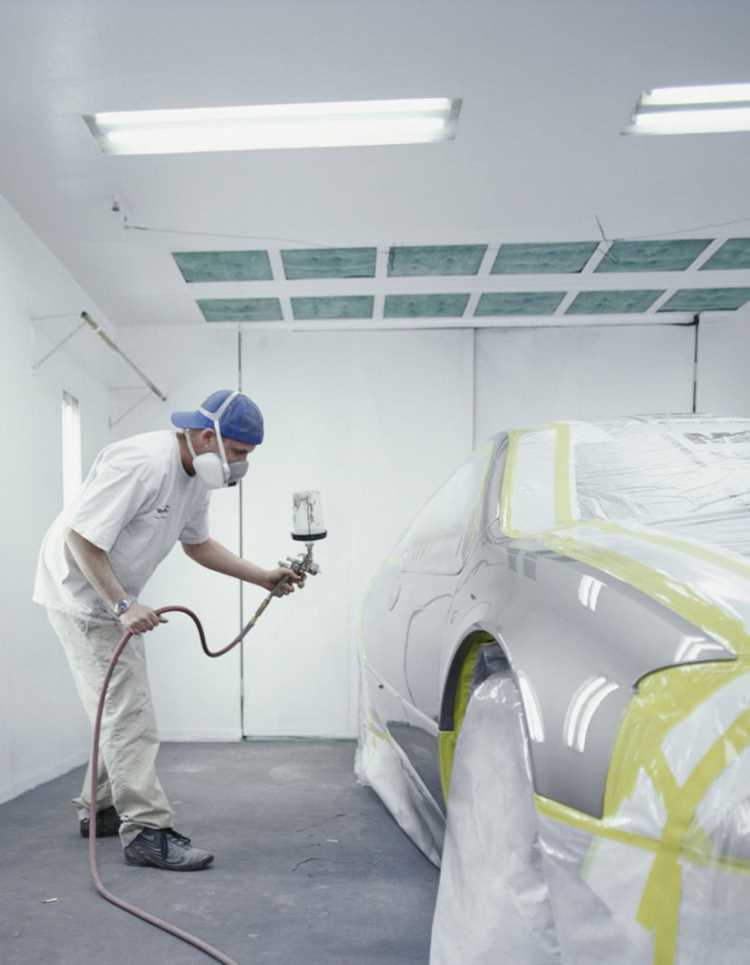

Как нанести грунтовку и выровнять поверхность кузова

Перед грунтованием обезжирьте поверхность антисиликоном и протрите липкой салфеткой для удаления пыли. Используйте двухкомпонентный эпоксидный грунт для металла или кислотный для алюминия – разводите строго по инструкции (обычно 4:1 с отвердителем). Наносите первый слой тонко, «напылом», с расстояния 25–30 см, избегая подтёков. Температура в помещении должна быть 20–25°C, влажность – не выше 60%.

После высыхания первого слоя (10–15 минут при 20°C) нанесите второй, более плотный, перекрывая границы первого на 30–50%. Для равномерного распределения держите пистолет под углом 90° к поверхности, двигаясь плавно со скоростью 30–40 см/с. Если грунт лёг неровно, не исправляйте сразу – дайте слою подсохнуть 5–7 минут, затем аккуратно пройдитесь повторно.

Для выравнивания используйте шлифовальную машинку с эксцентриком и абразивом P180–P240. Начинайте с краёв детали, постепенно переходя к центру, не задерживаясь на одном месте дольше 2–3 секунд. Контролируйте давление: 2–3 кг на машинку достаточно, чтобы не протереть грунт до металла. Углы и рёбра обрабатывайте вручную шлифком с мягкой подложкой.

После шлифовки промойте поверхность водой с автомобильным шампунем и высушите сжатым воздухом. Осмотрите деталь под боковым светом – впадины и риски будут видны как тёмные пятна. Заполните их шпатлёвкой для грунта (например, полиэфирной с алюминиевым наполнителем), нанося шпателем под углом 45° слоем не толще 2 мм. Время сушки – 20–30 минут при 20°C.

Отшлифуйте шпатлёвку бруском с абразивом P80–P120, затем P180 до полного исчезновения границ. Переходы между шпатлёвкой и грунтом сглаживайте абразивом P320, избегая резких ступенек. Проверяйте ровность ладонью – поверхность должна быть гладкой, без выступов. Если остались дефекты, повторите шпатлевание и шлифовку локально.

Перед финальным грунтованием закройте неокрашиваемые участки малярным скотчем и плёнкой. Нанесите проявочный слой грунта-наполнителя (серый или чёрный) для выявления оставшихся неровностей. После высыхания (15–20 минут) отшлифуйте поверхность абразивом P400–P500, затем P600 для подготовки под краску. Удалите пыль липкой салфеткой и продуйте сжатым воздухом.

Финальный слой грунта наносите в два прохода: первый – «мокрый», второй – «сухой» для заполнения пор. Используйте грунт-наполнитель с высоким сухим остатком (например, HS) для лучшей укрывистости. После сушки (12 часов при 20°C или 30 минут при 60°C) поверхность готова к покраске. Не шлифуйте финальный слой – он должен остаться гладким и однородным.

Как правильно распылять краску и соблюдать технологию окрашивания

Расстояние от краскопульта до поверхности должно составлять 15–25 см. Ближе – риск подтёков, дальше – неравномерное покрытие и перерасход материала. Держите инструмент перпендикулярно детали, перемещая его плавными дугообразными движениями без остановок. Скорость перемещения – 30–50 см/с; при медленном движении слой получится толстым, при быстром – тонким и полупрозрачным. Начинайте распыление за 5–10 см до края детали и заканчивайте на таком же расстоянии после, чтобы избежать наплывов.

Давление воздуха на выходе из краскопульта – ключевой параметр. Для базовых эмалей (металлики, перламутры) оптимально 1,8–2,2 бар, для акриловых – 2,0–2,5 бар, для лаков – 2,5–3,0 бар. Проверяйте давление манометром на пистолете, а не на компрессоре: потери в шланге могут достигать 0,3–0,5 бар. Перед началом работы сделайте пробный выкрас на тестовой поверхности, отрегулировав факел: ширина должна быть на 10–15% больше ширины окрашиваемой детали.

• Наносите краску в 2–3 слоя с промежуточной сушкой. Первый слой – «туманный» (тонкий, полупрозрачный), второй – основной (равномерный, без подтёков), третий – корректирующий (для устранения дефектов). Время межслойной сушки указано на банке с краской: для акрила – 5–10 минут, для металлика – 10–15 минут, для лака – 15–20 минут.
• Температура в покрасочной камере должна быть 20–23°C, влажность – 50–70%. При температуре ниже 18°C краска сохнет дольше, выше 25°C – слишком быстро, что приводит к шагрени. Используйте термогигрометр для контроля.
• После нанесения последнего слоя дайте покрытию высохнуть в течение 24 часов при комнатной температуре или 1–2 часов при 60°C в сушильной камере. Не снимайте малярный скотч и плёнку раньше времени: это может повредить края покрытия.

Очищайте краскопульт сразу после работы. Разберите его, промойте детали растворителем, соответствующим типу краски (для акрила – №646, для металлика – специальный очиститель). Прочистите сопло иглой диаметром 0,5–1,0 мм, но не металлической проволокой – это повредит внутренние каналы. Храните инструмент в сухом месте, смазав подвижные части техническим вазелином. Перед следующим использованием продуйте пистолет сжатым воздухом, чтобы удалить остатки смазки.

Как сушить и полировать автомобиль после покраски

Первый этап сушки начинается сразу после нанесения последнего слоя краски. В зависимости от типа лакокрасочного материала (ЛКМ) и условий окружающей среды, время межслойной сушки варьируется: для акриловых эмалей – 10–15 минут при 20°C, для базовых покрытий под лак – 5–10 минут. Температура в помещении должна быть стабильной (18–22°C), влажность – не выше 60%. Используйте гигрометр для контроля: превышение 70% влажности приводит к помутнению покрытия и образованию кратеров.

Для принудительной сушки применяют инфракрасные сушки или конвекционные камеры. ИК-сушки эффективнее: они проникают вглубь слоя, сокращая время высыхания до 2–3 часов против 12–24 часов при естественной сушке. Расстояние от излучателя до поверхности – 50–70 см, время экспозиции – 15–20 минут на зону. Избегайте перегрева: температура на поверхности не должна превышать 60°C, иначе возможны трещины или отслоение лака.

После первичной сушки проверьте покрытие на липкость. Если палец оставляет след, но не прилипает – переходите к шлифовке. Используйте абразив P1000–P1500 для мокрого шлифования дефектов (пыль, подтеки, шагрень). Шлифуйте круговыми движениями с постоянным смачиванием поверхности водой. Для сложных участков (молдинги, ребра) применяйте шлифовальные губки с градацией P2000. Давление на инструмент – минимальное, чтобы не протереть лак до базы.

Полировка начинается с удаления шлифовальных рисок. Используйте эксцентриковую полировальную машинку с регулировкой оборотов (1200–1800 об/мин). Для первого прохода возьмите жесткий полировальник (например, из поролона средней плотности) и абразивную пасту с размером частиц 3–5 мкм (3M Perfect-it III или аналог). Наносите пасту точечно, распределяя по площади 50×50 см. Полируйте до исчезновения матовости, затем протирайте микрофиброй с коротким ворсом.

Для финишной полировки переключитесь на мягкий полировальник и пасту с частицами 0,5–1 мкм. Работайте на пониженных оборотах (800–1200 об/мин), чтобы избежать перегрева лака. Особое внимание уделите краям деталей и углам – там лак тоньше и склонен к прожиганию. После полировки нанесите защитный воск или керамическое покрытие. Воск (например, Collinite 845) держится 2–3 месяца, керамика (Gyeon Ceramic) – до 2 лет, но требует профессионального нанесения.

Контроль качества проводите при дневном свете или под галогенной лампой (5000–6000 К). Освещение должно быть направлено под углом 45° к поверхности. Дефекты (голограммы, неравномерный блеск) видны только при таком освещении. Если обнаружены недочеты, повторите полировку проблемного участка с более мягкой пастой. Избегайте повторной обработки всей детали – это приводит к истончению лака.

После полировки автомобиль нельзя мыть в течение 48 часов. В этот период лак продолжает полимеризоваться, и воздействие воды или химии может нарушить процесс. Первую мойку проводите бесконтактным способом с pH-нейтральным шампунем (например, Koch Chemie Gentle Snow Foam). Избегайте автоматических моек с щетками – они оставляют микроцарапины. Для поддержания блеска используйте спрей-быстродействующие полироли (Sonax Brilliant Shine) раз в 2–3 недели.

Хранение автомобиля после покраски требует соблюдения условий: гараж с температурой 15–25°C и влажностью 40–60%. Избегайте прямого солнечного света в первые 7 дней – ультрафиолет ускоряет старение лака. Если машина стоит на улице, используйте защитный чехол из дышащего материала (например, полиэстер с пропиткой). При транспортировке избегайте контакта с ветками, гравием и другими абразивами – свежее покрытие легко царапается.
