В электрических цепях постоянного тока черный и белый провода часто используются для обозначения полярности, но стандарты маркировки могут различаться в зависимости от страны, производителя или типа оборудования. В большинстве случаев черный провод – это минус (отрицательный потенциал), а белый – плюс (положительный). Однако в автомобильной электрике, например, черный провод нередко является плюсовым, а белый – массой (минусом). Перед началом работ всегда проверяйте документацию или маркировку на устройстве.
В системах с переменным током (AC) черный и белый провода не имеют полярности в привычном смысле, но белый обычно является нейтралью, а черный – фазой. Здесь важно соблюдать правила безопасности: перед проверкой отключите питание и используйте индикаторную отвертку или тестер напряжения. В сомнительных случаях обращайтесь к электрику – ошибка в определении полярности может привести к короткому замыканию или выходу оборудования из строя.
Какие инструменты понадобятся для проверки полярности проводов
Для точного определения полярности черного и белого проводов потребуются специализированные приборы, исключающие ошибки. Основной инструмент – мультиметр с режимом измерения постоянного напряжения (DCV) на диапазоне 20 В или выше. Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT33D) упрощают процесс, но подойдет и бюджетный вариант с ручной настройкой. Перед использованием проверьте целостность щупов и калибровку прибора, чтобы избежать ложных показаний.
Альтернативные инструменты:
- Индикаторная отвертка с функцией прозвонки – подходит для проверки цепей под напряжением до 220 В. При касании фазы загорается светодиод, но для постоянного тока требуется модель с батарейным питанием (например, IEK ОП-2Э).
- Тестер полярности (полярный пробник) – компактное устройство с двумя зажимами и светодиодной индикацией. Работает при напряжении от 3 В, идеален для автомобильной проводки или маломощных цепей.
- Логический пробник – используется для цифровых сигналов, но в аналоговых цепях может давать некорректные результаты. Применим только при наличии опыта.
Для работы с проводами без напряжения (например, при монтаже) подойдет батарейка 9 В с резистором 1 кОм и светодиодом. Подключите светодиод к проводам через резистор: если он загорится, полярность определена верно (анод – плюс). Метод прост, но требует аккуратности – короткое замыкание выведет светодиод из строя. Всегда проверяйте инструменты на известной полярности перед использованием.
Как использовать мультиметр для определения плюса и минуса
Установите мультиметр в режим измерения постоянного напряжения (DCV). Выберите диапазон выше ожидаемого напряжения источника: для батарей 1.5–9 В достаточно 20 В, для автомобильных аккумуляторов – 200 В. Неправильный диапазон приведёт к некорректным показаниям или отсутствию данных.
Подключите чёрный щуп к разъёму COM, красный – к VΩmA. Эти обозначения стандартны для большинства моделей, но уточните в инструкции к прибору. Ошибка в подключении щупов исказит результаты или повредит мультиметр при высоких токах.
Коснитесь щупами проводов или контактов. Красный щуп на предполагаемый плюс, чёрный – на минус. Если на дисплее отображается положительное значение (например, +5.2 В), полярность определена верно. Отрицательное значение (например, -5.2 В) означает, что щупы подключены наоборот.
Для проверки диодов или светодиодов переключите мультиметр в режим прозвонки (символ диода). При правильной полярности светодиод загорится или мультиметр покажет падение напряжения (обычно 1.5–3 В). Если показаний нет, поменяйте щупы местами. Этот метод работает только с компонентами, пропускающими ток в одном направлении.
При работе с проводами без маркировки используйте цветовую логику: красный чаще плюс, чёрный – минус. Однако это не правило, а традиция. В автомобильной проводке, например, плюс может быть жёлтым, оранжевым или даже белым. Всегда проверяйте мультиметром, особенно в старых или самодельных устройствах.
Если напряжение близко к нулю, убедитесь, что цепь не разорвана. Проверьте контакты на окисление или плохое соединение. При измерении малых напряжений (менее 1 В) используйте диапазон 2 В или 200 мВ для точности. Шумы и наводки могут искажать показания, поэтому держите щупы за изолированные части.
Для проверки аккумуляторов или блоков питания измеряйте напряжение под нагрузкой. Без нагрузки показания могут быть завышены. Подключите резистор 10–100 Ом между проводами и замерьте напряжение повторно. Разница более 10% указывает на неисправность источника.
Запомните: мультиметр показывает полярность относительно красного щупа. Если красный на минусе, а чёрный на плюсе, значение будет отрицательным. Это не ошибка прибора, а особенность измерения. Для удобства маркируйте провода после проверки скотчем или термоусадкой.

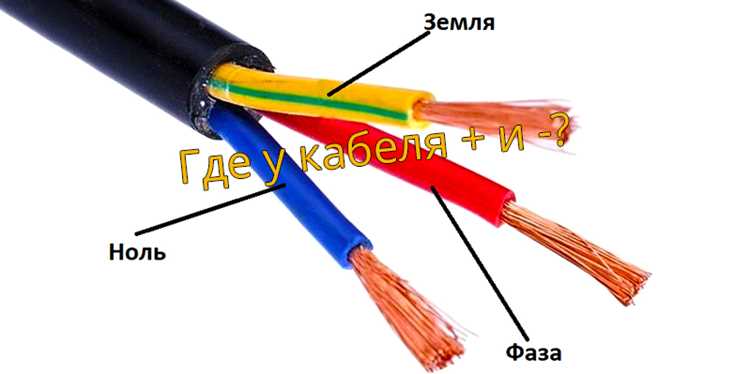

Почему черный провод часто бывает минусом, а белый – плюсом
Стандартизация цветовой маркировки проводов закрепилась в электротехнике в середине XX века, когда промышленность начала массово внедрять унифицированные системы. Черный цвет для минуса обусловлен практичностью: он лучше виден на фоне других материалов, не выгорает под воздействием ультрафиолета и реже встречается в естественной среде, что снижает риск ошибок при монтаже. В США и Европе этот стандарт зафиксирован в NEC (National Electrical Code) и IEC 60446, где черный провод обозначает фазу или отрицательный потенциал в цепях постоянного тока. Белый же цвет для плюса выбрали из-за его нейтральности – он не ассоциируется с опасностью, в отличие от красного или оранжевого, и легко различим в условиях слабого освещения.
В автомобильной электронике и бытовых устройствах черный провод как минус – это наследие исторических решений. В первых автомобилях (например, Ford Model T, 1908 год) использовалась однопроводная система с заземлением на кузов, где черный провод подключался к отрицательной клемме аккумулятора. Со временем эта практика стала де-факто стандартом для SAE J1128 и других отраслевых норм. Белый провод в таких системах часто служит для обозначения положительного потенциала или нейтрали, особенно в цепях с низким напряжением (12–24 В), где важна четкая идентификация без дополнительных меток.
- В цепях переменного тока черный провод может обозначать фазу, но в постоянном токе (DC) он почти всегда минус. Исключения редки: например, в некоторых китайских устройствах белый провод используется как заземление.
- Для проверки полярности без маркировки используйте мультиметр: черный щуп подключите к предполагаемому минусу, красный – к плюсу. Если напряжение положительное, полярность верна.
- В самодельных схемах избегайте отклонений от стандартов: неправильная маркировка может привести к короткому замыканию или повреждению оборудования.
Как проверить полярность без мультиметра подручными средствами
Сырой картофель – простейший индикатор полярности. Разрежьте клубень пополам, воткните в мякоть два оголённых провода на расстоянии 1–2 см друг от друга. Через 5–10 минут вокруг плюсового провода появится зеленоватое пятно из-за окисления меди. Метод работает при напряжении от 1,5 В, но не подходит для переменного тока.
Лампочка накаливания с батарейкой поможет определить полярность в цепях до 12 В. Подключите один провод к цоколю, второй – к центральному контакту лампы. Если при касании батареи лампа загорается, значит, провод, соединённый с цоколем, – минус. При обратной полярности свечение будет слабее или отсутствовать.
Используйте светодиод с резистором на 1–2 кОм. Подключите его к проводам: длинная ножка светодиода – к предполагаемому плюсу. Если диод загорится, полярность определена верно. Для проверки напряжения выше 5 В резистор обязателен, иначе светодиод выйдет из строя. Метод точен, но требует наличия компонентов.
Вода с солью или пищевой содой (1 чайная ложка на 100 мл) выявит полярность за счёт электролиза. Погрузите провода в раствор на расстоянии 3–5 см. Вокруг минусового провода начнут выделяться пузырьки водорода. Эффект заметен при напряжении от 3 В, но раствор быстро загрязняется, требуя замены.
Звуковой динамик или наушник с сопротивлением 8–32 Ом издаст щелчок при подключении к проводам. Подсоедините один провод к клемме динамика, второй – к корпусу. Если щелчок громкий, провод на клемме – плюс. Метод работает с постоянным током от 1,5 В, но неэффективен для слабых источников.
Магнитная стрелка компаса отклонится при приближении к проводу с током. Расположите компас рядом с проводом, подайте напряжение. Стрелка повернётся к проводу по правилу буравчика: если ток течёт от вас, северный конец стрелки отклонится влево. Метод применим для постоянного тока от 5 В и требует отсутствия посторонних магнитных полей.
Какие риски возникают при неправильном подключении проводов
Короткое замыкание – основная угроза при перепутывании полярности. Ток начинает течь по непредназначенной цепи, вызывая резкий нагрев проводников. Температура может превысить 200°C за секунды, что приводит к оплавлению изоляции, возгоранию пластиковых элементов или даже пожару. В 2022 году МЧС зафиксировало 12% возгораний электрооборудования из-за ошибок монтажа, включая неверную полярность.
Повреждение электроники – неизбежное последствие для устройств с полупроводниковыми компонентами. Микросхемы, транзисторы и конденсаторы выходят из строя при обратной полярности: например, аккумуляторные батареи теряют до 80% емкости после однократного неправильного подключения. В автомобильной электронике ошибка с проводами может вывести из строя блок управления двигателем стоимостью от 30 000 рублей.
Электрический удар возможен даже при низком напряжении. Если человек касается оголенных проводов под напряжением, ток проходит через тело: при 50 мА возникают судороги, при 100 мА – остановка сердца. В бытовых условиях риск выше при работе с зарядными устройствами или блоками питания, где черный и белый провода часто путают с «землей».
Нарушение работы защитных систем – скрытая опасность. Автоматические выключатели и УЗО рассчитаны на срабатывание при превышении тока, но не всегда реагируют на обратную полярность. Например, в цепях постоянного тока 12 В неправильное подключение может остаться незамеченным, пока не произойдет перегрев или пробой изоляции. В промышленных установках это приводит к авариям с ущербом до нескольких миллионов рублей.
Снижение ресурса оборудования происходит из-за нештатных режимов работы. Электродвигатели при обратной полярности начинают вращаться в противоположную сторону, что увеличивает нагрузку на подшипники и обмотки. В холодильниках и кондиционерах компрессоры выходят из строя в 3 раза быстрее, если фаза и ноль перепутаны. Даже светодиодные лампы теряют до 50% срока службы при неправильном подключении.
Проверяйте полярность мультиметром перед подключением: красный щуп к предполагаемому «+», черный – к «-«. Для постоянного тока 12–24 В используйте тестер с функцией прозвонки диодов. В автомобилях маркируйте провода цветной изолентой: красный – «+», черный – «-«, белый – сигнальный. Никогда не полагайтесь на «стандартную» расцветку без проверки.
Как маркируются провода в разных странах и стандартах

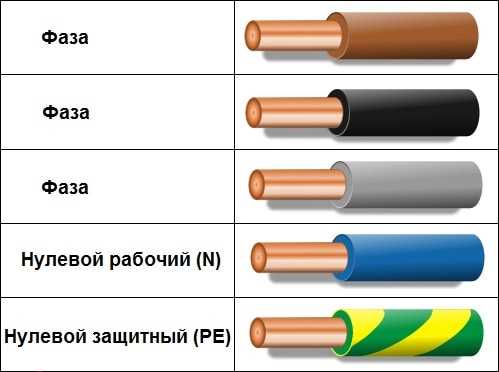

В России и странах СНГ действует ГОСТ 31996-2012, регламентирующий цветовую маркировку проводов. Фазные провода обозначаются коричневым, черным или серым, нейтраль (ноль) – синим, а защитный проводник (земля) – желто-зеленым. Исключение – старые системы, где допускался белый или серый цвет для фазы. При работе с импортным оборудованием проверяйте соответствие стандартам: европейские кабели могут иметь другие обозначения.
В Евросоюзе применяется стандарт IEC 60446 (гармонизированный с HD 308 S2). Основные цвета:
- Фаза (L) – коричневый, черный или серый;
- Нейтраль (N) – синий;
- Заземление (PE) – желто-зеленый.
В трехфазных сетях фазы маркируются по порядку: L1 – коричневый, L2 – черный, L3 – серый. Великобритания до Brexit использовала аналогичные правила, но с нюансами: в старых установках нейтраль могла быть черной, а земля – голой медью.
В США и Канаде действует стандарт NEC (National Electrical Code). Здесь маркировка отличается радикально:
- Фаза (горячий провод) – черный, красный или синий (в зависимости от количества фаз);
- Нейтраль – белый или серый;
- Заземление – зеленый или неизолированный провод.
В трехфазных системах фазы обозначаются цветами: A – черный, B – красный, C – синий. Для 277/480 В применяют коричневый, оранжевый и желтый. Важно: в США нейтраль не всегда синяя – белый цвет преобладает.
В Японии и Южной Корее используют стандарт JIS C 0602 (аналог IEC, но с локальными особенностями). Фазные провода – черный (L1), красный (L2), белый (L3); нейтраль – белый или серый; заземление – зеленый. В однофазных сетях фаза – черная или красная, нейтраль – белый. Китай придерживается GB 50303-2015: фаза – желтый, зеленый или красный; нейтраль – голубой; земля – желто-зеленый.
Австралия и Новая Зеландия следуют стандарту AS/NZS 3000. Фазные провода – красный (активный), черный (второй активный) или синий (в трехфазных системах); нейтраль – черный (в старых установках) или голубой; заземление – зеленый или желто-зеленый. В новых проектах нейтраль всегда голубая, а фазы – коричневый, черный и серый (как в IEC).
При работе с проводами без маркировки или в незнакомых системах используйте мультиметр в режиме измерения переменного напряжения. Проверяйте наличие напряжения между проводами и землей: фаза покажет ~220 В (или 110 В в США), нейтраль – 0 В. Заземление не должно иметь напряжения относительно металлических частей конструкции. Всегда сверяйтесь с документацией оборудования – производители могут применять собственные цветовые схемы для внутренних соединений.
