Как заменить коммутатор на уазе 131

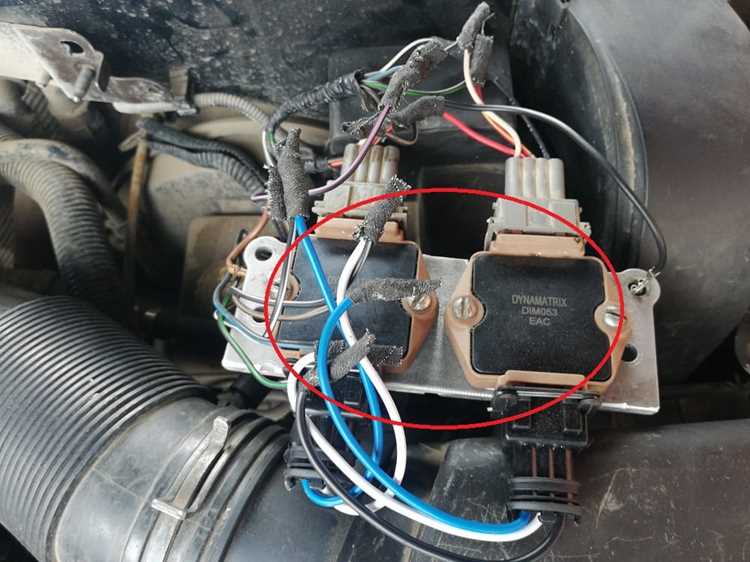

Коммутатор на УАЗ 131 – ключевой элемент системы зажигания, отвечающий за формирование высоковольтных импульсов на катушку. При выходе из строя (типичные признаки: перебои в работе двигателя, затруднённый запуск, провалы при разгоне) замена требуется незамедлительно. В отличие от современных автомобилей, где коммутатор интегрирован в ЭБУ, на УАЗ 131 он выполнен в виде отдельного блока, что упрощает диагностику и ремонт.

Для замены потребуется коммутатор типа 13.3734 или его аналог (например, 3620.3734), крестовая отвёртка, ключ на 10 и мультиметр для проверки цепей. Расположен коммутатор под капотом, на левом брызговике – крепится двумя винтами к кузову. Перед демонтажем отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при работе с проводкой.

Особое внимание уделите состоянию разъёма: окисление контактов – частая причина нестабильной работы. При установке нового коммутатора убедитесь, что провода подключены в строгом соответствии со схемой (белый провод – к катушке зажигания, чёрный – на массу). После монтажа проверьте искрообразование на свечах: при прокрутке стартером искра должна быть стабильной, без перебоев.

Если после замены двигатель работает неровно, проверьте сопротивление датчика Холла (должно быть 500–900 Ом) и целостность высоковольтных проводов. В 80% случаев проблема кроется в плохом контакте или неисправности датчика, а не в самом коммутаторе.

Необходимые инструменты и материалы для замены коммутатора

Для замены коммутатора на УАЗ 131 потребуется стандартный набор инструментов, но с акцентом на специфику электрической системы автомобиля. Основной инструмент – накидной ключ на 10 мм или головка с трещоткой для откручивания креплений коммутатора. Также понадобятся отвёртки с плоским и крестовым шлицем: первая для снятия клемм проводки, вторая – для демонтажа защитных кожухов или крепёжных винтов.

Мультиметр с диапазоном измерения сопротивления до 20 кОм и напряжения до 20 В обязателен для проверки цепей до и после замены. Без него невозможно точно диагностировать неисправность старого коммутатора или убедиться в работоспособности нового. Рекомендуется использовать прибор с функцией прозвонки диодов, так как в цепи зажигания УАЗ 131 присутствуют полупроводниковые элементы.

Из расходных материалов необходим новый коммутатор, совместимый с системой зажигания автомобиля. Для УАЗ 131 подходят модели 13.3734, 3620.3734 или их аналоги с аналогичными характеристиками: рабочее напряжение 12 В, ток коммутации до 8 А. При покупке проверяйте наличие сертификата соответствия и отсутствие механических повреждений корпуса.

Термоусадочные трубки диаметром 4–6 мм и клеммные наконечники типа «мама» на 6,3 мм пригодятся для восстановления изоляции и надёжного подключения проводов. Если штатная проводка имеет следы окисления или повреждения, замените её участки на провода сечением не менее 1,5 мм² с медной жилой и силиконовой изоляцией, устойчивой к высоким температурам.

Смазка для электрических контактов, например, Molykote 111 или её аналоги, предотвратит окисление клемм и обеспечит стабильный контакт. Наносите её тонким слоем на разъёмы перед подключением. Для фиксации коммутатора на штатном месте используйте болты М6 с шайбами и гроверными шайбами, чтобы исключить самоотвинчивание из-за вибрации.

Дополнительно пригодится динамометрический ключ с диапазоном 5–20 Н·м для затяжки креплений с требуемым усилием. Превышение момента затяжки может привести к деформации корпуса коммутатора или повреждению резьбы в блоке цилиндров. Для очистки посадочного места от грязи и старого герметика используйте безворсовую салфетку и очиститель контактов, например, ABRO EC-530.

Работать удобнее в перчатках из нитрила, чтобы избежать попадания масла или грязи на контакты. Если коммутатор расположен в труднодоступном месте, подготовьте фонарь с магнитным креплением или налобный светодиодный фонарь для освещения рабочей зоны. В случае замены коммутатора в полевых условиях держите под рукой запасные предохранители на 10 А для цепи зажигания.

Подготовка автомобиля и отключение электропитания перед работой

Перед началом замены коммутатора на УАЗ 131 установите автомобиль на ровную площадку и зафиксируйте его стояночным тормозом. Если работа проводится на открытом воздухе, выберите место без уклона и убедитесь, что колеса заблокированы противооткатными упорами. Отключите зажигание и извлеките ключ из замка, чтобы исключить случайное включение стартера или других электрических цепей.

Снимите минусовую клемму с аккумуляторной батареи, используя ключ на 10 мм. Для этого ослабьте гайку на клемме, затем отсоедините провод и отведите его в сторону, зафиксировав изолентой или пластиковым хомутом, чтобы избежать случайного контакта с массой. На УАЗ 131 аккумулятор расположен под капотом с правой стороны – доступ к нему свободный, но при работе в тесном пространстве используйте удлинитель для ключа.

Проверьте состояние проводки в районе коммутатора, особенно в местах соединений с катушкой зажигания и датчиком Холла. Окисленные или поврежденные контакты очистите мелкозернистой наждачной бумагой (зернистость 800–1000) или специальным спреем для электрических контактов. Избегайте чрезмерного усилия при зачистке – достаточно удалить видимый налет, не повреждая металл.

Если автомобиль оборудован сигнализацией или дополнительными электронными устройствами, отключите их питание согласно инструкции производителя. На УАЗ 131 с заводской электропроводкой достаточно снять клемму с аккумулятора, но при наличии нештатных систем (например, GPS-трекера) убедитесь, что они не запитаны напрямую от батареи. В противном случае отсоедините их провода во избежание сброса настроек или короткого замыкания.

Подготовьте рабочее место: расположите инструменты (ключи на 8 и 10 мм, отвертки с плоским и крестовым шлицем, мультиметр) в пределах досягаемости. Если коммутатор установлен в труднодоступном месте (например, за панелью приборов), заранее демонтируйте мешающие элементы – это сократит время работы и снизит риск повреждения проводки. Не приступайте к демонтажу коммутатора, пока не убедитесь в полном отключении электропитания.

Демонтаж старого коммутатора и проверка состояния проводки

Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». На УАЗ 131 коммутатор расположен под капотом, справа от двигателя, закреплён на кронштейне рядом с катушкой зажигания. Для доступа к нему потребуется демонтировать защитный кожух из пластика или металла, если он установлен – крепится на двух болтах М6 с головкой на 10.

Отсоедините разъём коммутатора, нажав на фиксатор и потянув колодку на себя. Проверьте контакты разъёма на наличие окислов или следов коррозии – при их обнаружении зачистите мелкозернистой наждачной бумагой (P800–P1000) или обработайте специальным спреем для электрических контактов. Обратите внимание на цвет изоляции проводов: потемнение или растрескивание указывает на перегрев и необходимость замены участка проводки.

Отверните два крепёжных болта коммутатора ключом на 10. Если болты прикипели, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут перед повторной попыткой. Извлеките коммутатор, осмотрите посадочное место на кронштейне – ржавчина или грязь могут ухудшать теплоотвод, что сокращает срок службы нового устройства.

Проверьте состояние проводки, идущей от коммутатора к катушке зажигания и блоку управления. Основные точки контроля:

• Провод от клеммы «К» коммутатора к катушке – должен быть целым, без повреждений изоляции, сечение не менее 1,5 мм².
• Провод от клеммы «+» коммутатора к замку зажигания – проверьте на отсутствие замыканий на массу мультиметром (сопротивление должно стремиться к бесконечности).
• Массовый провод коммутатора – часто окисляется в месте крепления к кузову; зачистите контактную площадку до металлического блеска.

Для диагностики проводки используйте мультиметр в режиме прозвонки. Проверьте целостность цепей между коммутатором и катушкой зажигания, а также между коммутатором и датчиком Холла. Падение напряжения на участке более 0,5 В при работающем двигателе (на холостом ходу) свидетельствует о плохом контакте или повреждении провода.

Осмотрите изоляцию проводов на предмет механических повреждений. На УАЗ 131 часто перетираются провода в местах соприкосновения с металлическими кромками кузова или двигателя. При обнаружении повреждений восстановите изоляцию термоусадочной трубкой или изолентой с клеевым слоем (например, 3M Super 33+). Избегайте обычной ПВХ-изоленты – она теряет свойства при нагреве.

Проверьте крепление датчика Холла, расположенного на распределителе зажигания. Ослабленный датчик может вызывать сбои в работе коммутатора. Затяните винты крепления отвёрткой с моментом 1,5–2 Н·м. Убедитесь, что экран датчика не имеет трещин или сколов – это приводит к ложным срабатываниям и пропускам зажигания.

После демонтажа коммутатора и проверки проводки очистите кронштейн от грязи и ржавчины металлической щёткой, затем обработайте преобразователем ржавчины (например, Цинкарь) и покройте антикоррозийным составом. Установите новый коммутатор только после полного высыхания защитного слоя – это предотвратит коррозию и обеспечит надёжный теплоотвод.

Установка нового коммутатора и подключение электрических разъемов

Перед монтажом нового коммутатора очистите посадочное место от грязи и коррозии. На УАЗ 131 коммутатор крепится на кронштейне у правого крыла, рядом с катушкой зажигания. Используйте ключ на 10 для откручивания двух болтов крепления. Новый коммутатор (например, 13.3734 или аналог 3620.3734) должен соответствовать заводским параметрам: рабочее напряжение 12 В, ток коммутации до 8 А. Проверьте наличие резиновой прокладки – она предотвращает попадание влаги на контакты.

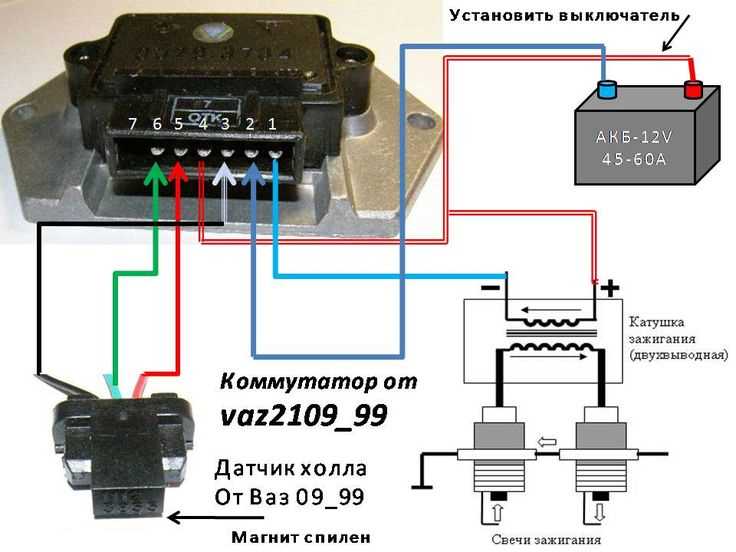

Подключение разъемов выполняйте строго по схеме. На коммутаторе УАЗ 131 используются два штекерных соединения: 4-контактный (основной) и 2-контактный (дополнительный). В таблице ниже указано назначение каждого провода:

При подключении обратите внимание на состояние изоляции проводов – трещины или потертости могут привести к короткому замыканию. Зафиксируйте разъемы до щелчка, чтобы исключить самопроизвольное отсоединение. Если на старом коммутаторе обнаружены следы окисления на контактах, зачистите их мелкозернистой наждачной бумагой (P600) и обработайте контактной смазкой (например, Molykote 111).

После установки проверьте работу системы зажигания. Запустите двигатель и проконтролируйте отсутствие перебоев на холостом ходу. При необходимости отрегулируйте угол опережения зажигания с помощью стробоскопа: на оборотах 800–900 об/мин метка на шкиве коленвала должна совпадать с риской на крышке распределительных шестерен (для бензина АИ-92). Если двигатель глохнет или работает с перебоями, повторно проверьте правильность подключения разъемов и целостность проводки.

Проверка работоспособности системы зажигания после замены

Подключите мультиметр в режиме измерения постоянного напряжения (20 В) к клемме «+Б» коммутатора и массе двигателя. Запустите стартер на 3–5 секунд – показания должны быть в пределах 10–14 В. Падение ниже 9 В указывает на проблемы с аккумулятором или проводкой, выше 15 В – на неисправность генератора. Проверьте также напряжение на клемме «КЗ» при включённом зажигании: оно должно соответствовать бортовому (12–14 В). Отсутствие напряжения сигнализирует об обрыве цепи или неисправности замка зажигания.

Оцените искрообразование на свечах. Снимите высоковольтный провод с любой свечи, вставьте в него запасную свечу и прижмите её корпусом к массе. Прокрутите двигатель стартером – искра должна быть ярко-синей, стабильной, без перебоев. Жёлтая или слабая искра свидетельствует о неисправности коммутатора, катушки зажигания или повреждении высоковольтных проводов. Если искры нет, проверьте сопротивление первичной обмотки катушки (0,4–0,6 Ом) и вторичной (5–7 кОм) мультиметром.

Запустите двигатель и прослушайте его работу на холостом ходу. Обороты должны быть стабильными (700–900 об/мин), без провалов и «троения». Подключите стробоскоп к высоковольтному проводу первого цилиндра и направьте его на метки шкива коленвала – вспышки должны совпадать с меткой на крышке распределительных шестерён при 5° до ВМТ. Смещение более чем на 2° требует регулировки угла опережения зажигания. При наличии диагностического сканера проверьте параметры датчика Холла: напряжение должно меняться от 0,4 до 9 В при прокрутке двигателя.

Проведите тест-драйв с постепенным набором скорости до 60–80 км/ч. Двигатель не должен детонировать под нагрузкой, а при резком открытии дросселя – проваливаться или глохнуть. Если наблюдаются перебои на высоких оборотах, замените свечи на новые с калильным числом 14–17 (для УАЗ 131 рекомендованы А17ДВРМ). При сохранении неисправностей проверьте сопротивление высоковольтных проводов (не более 10 кОм на метр) и зазор в контактах прерывателя (0,35–0,45 мм).

Типичные ошибки при замене и способы их устранения

Первая распространённая ошибка – игнорирование проверки состояния высоковольтных проводов перед установкой нового коммутатора. Даже при видимой целостности изоляции провода могут иметь скрытые повреждения или окисленные контакты, что приводит к нестабильной работе системы зажигания. Перед заменой коммутатора прозвоните провода мультиметром: сопротивление должно составлять 5–10 кОм на метр длины. При отклонениях замените весь комплект проводов, а не только повреждённые участки.

Неправильная установка клемм питания коммутатора – вторая частая проблема. На УАЗ 131 коммутатор подключается к двум проводам: красный (+12 В) и чёрный (масса). Ошибка в полярности вызывает мгновенный выход устройства из строя. Перед подключением проверьте напряжение на клеммах: на красном проводе должно быть 12–14 В относительно массы, на чёрном – 0 В. Используйте тестер, а не визуальную оценку цвета проводов, так как заводская маркировка могла быть нарушена при предыдущих ремонтах.

• Загрязнение или окисление контактов разъёма коммутатора. Даже тонкий слой окисла увеличивает сопротивление и нарушает сигнал управления. Очистите контакты мелкозернистой наждачной бумагой (зерно 1000–1500), затем обработайте их контактной смазкой (например, Kontakt 60 или CRC Contact Cleaner). Не используйте WD-40 – она оставляет плёнку, ухудшающую проводимость.
• Неправильная регулировка угла опережения зажигания после замены. Новый коммутатор может иметь другие временные характеристики, что требует корректировки УОЗ. Установите стробоскоп, запустите двигатель и проверьте метки на шкиве коленвала: при 850–900 об/мин они должны совпадать с риской на крышке распределителя. При отклонении ослабьте крепление трамблёра и поверните его до совмещения меток.

Монтаж коммутатора без теплоотвода – критическая ошибка, особенно в условиях жаркого климата или при длительной работе двигателя на высоких оборотах. Коммутатор УАЗ 131 (например, 13.3734 или 3620.3734) рассчитан на работу с алюминиевым радиатором. При его отсутствии устройство перегревается и выходит из строя через 5–10 минут работы. Закрепите коммутатор на штатном радиаторе или дополнительной пластине из алюминия толщиной не менее 3 мм, используя термопасту (например, КПТ-8).

Последняя ошибка – пренебрежение проверкой работы системы зажигания под нагрузкой. Многие ограничиваются запуском двигателя на холостых оборотах, где коммутатор может работать стабильно. Однако под нагрузкой (например, при движении в гору или резком разгоне) проявляются скрытые дефекты: пропуски зажигания, детонация или падение мощности. Для диагностики подключите осциллограф к катушке зажигания и проверьте форму импульсов при 2000–3000 об/мин. Амплитуда должна быть стабильной (20–30 кВ), без провалов или всплесков. При их наличии замените катушку или повторно проверьте подключение коммутатора.
