Как перепаять свитчи на клавиатуре

Какие инструменты и материалы понадобятся для пайки свитчей

Паяльник с регулируемой температурой (250–350°C) – обязательный инструмент. Для работы со свитчами подойдут модели с тонким жалом (0,5–1,5 мм), например, Hakko FX-888D или TS100. Избегайте мощных паяльников без регулировки: перегрев платы приведёт к отслоению дорожек. Для точной работы используйте жало типа «конус» или «микро-волна».

Припой диаметром 0,5–0,8 мм с флюсовым сердечником (например, Kester 63/37 или Mechanic XG-Z40) обеспечит чистое соединение без избытка. Бессвинцовые варианты безопаснее, но требуют более высокой температуры (300–350°C). Дополнительно понадобится жидкий флюс (Rosin Flux или No-Clean) для удаления оксидов с контактов – наносите его кисточкой или дозатором перед пайкой.

Для демонтажа старых свитчей используйте оловоотсос (Engineer SS-02) или медную оплётку (Goot Wick). Оловоотсос эффективнее при больших объёмах припоя, оплётка – для точечного удаления. Пинцет с антистатическим покрытием (например, ESD-11) поможет удерживать мелкие детали и избежать повреждения компонентов статическим электричеством. Для фиксации платы пригодится держатель с лупой (Third Hand) или силиконовый коврик с магнитными упорами.

Мультиметр в режиме прозвонки (до 200 Ом) проверяет целостность контактов после пайки. Изопропиловый спирт (90%+) и безворсовые салфетки очищают остатки флюса. Для защиты от ожогов используйте термостойкие перчатки или силиконовый коврик под рабочую зону. Храните инструменты в органайзере с отделениями – это ускорит доступ и предотвратит повреждение жал.

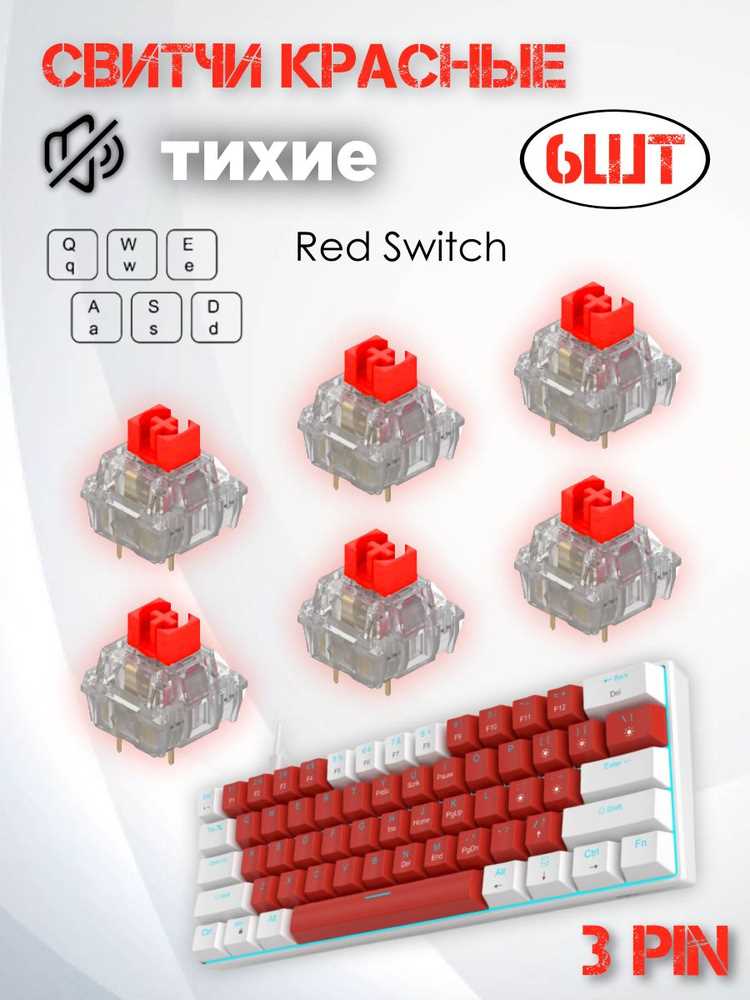

Как безопасно демонтировать старые свитчи с клавиатуры

Зафиксируйте плату в тисках или на подставке с антистатическим покрытием. Используйте оловоотсос или медную оплётку для удаления припоя: прижмите наконечник оловоотсоса к расплавленному припою и нажмите кнопку, либо приложите оплётку и прогрейте её паяльником. Для свитчей с 5-пиновой конструкцией уделите внимание двум дополнительным крепёжным ножкам – их припой часто остаётся незамеченным.

После расплавления припоя аккуратно подденьте свитч пинцетом или специальным съёмником, избегая резких движений. Если ножки застряли, прогрейте их поочерёдно, не допуская перегрева платы. Для клавиатур с hotswap-разъёмами демонтаж проще: вытащите свитч, потянув его вверх с усилием 1,5–2 кг, предварительно убедившись, что защёлки разъёма не деформированы.

Очистите контактные площадки от остатков припоя и флюса спиртом или изопропанолом (концентрация ≥90%). Проверьте плату на отсутствие мостиков между дорожками – используйте мультиметр в режиме прозвонки. При обнаружении повреждений изоляционного слоя восстановите его лаком для пайки или полиимидной лентой.

Подготовка новых свитчей перед установкой на плату

Перед пайкой проверьте новые свитчи на соответствие заявленным характеристикам. Для линейных моделей (например, Gateron Yellow) измерьте усилие срабатывания динамометром – оно должно составлять 50±5 г. Тактильные (как Kailh Box Brown) требуют проверки тактильного бугра: при нажатии сопротивление должно резко возрастать на 60–70% хода штока. Используйте тестер свитчей или самодельный стенд с мультиметром для контроля электрического контакта – сопротивление замкнутой цепи не должно превышать 0,5 Ом.

Очистите контакты свитчей от заводской смазки и окислов. Нанесите на металлические лепестки контактную смазку (например, Krytox 205g0) слоем толщиной 0,1–0,2 мм – это снизит износ и предотвратит дребезг. Для удаления остатков флюса с пластиковых частей используйте изопропиловый спирт (концентрация ≥95%) и безворсовую салфетку. Избегайте абразивных материалов – они повреждают позолоченное покрытие контактов.

При необходимости модифицируйте свитчи до установки. Для снижения шума замените пружины на более мягкие (например, 35 г для Gazzew U4) или добавьте демпфирующие кольца толщиной 0,2–0,4 мм под шток. Если требуется увеличить тактильность, установите силиконовые вставки в корпус (для Kailh Choc – 1,5 мм). Проверьте совместимость модификаций с конкретной моделью свитча – не все конструкции допускают доработку без риска поломки.

Предварительно облудите контакты свитчей тонким слоем припоя (диаметр проволоки 0,5 мм, температура паяльника 300–320°C). Это ускорит пайку на плате и снизит риск холодных паек. Используйте флюс на основе канифоли – активные флюсы оставляют коррозионно-активные остатки. После лужения промойте контакты спиртом и просушите при комнатной температуре 10–15 минут.

Проверьте геометрию свитчей перед установкой. Шток должен двигаться строго вертикально без люфта – допустимое отклонение не более 0,1 мм на 5 мм хода. Корпус не должен иметь трещин или деформаций, особенно в зоне крепления к плате. Для свитчей с прозрачным корпусом (например, Cherry MX RGB) убедитесь в отсутствии внутренних загрязнений – пыль и стружка ухудшают светораспределение светодиодов.

Техника пайки свитчей без повреждения контактных площадок

Для удаления старого припоя применяйте оловоотсос с силиконовым наконечником или медную оплётку, пропитанную флюсом. При использовании оплётки прижимайте её к площадке не дольше 2 секунд, чтобы избежать перегрева. Если припой не снимается полностью, добавьте каплю свежего флюса и повторите процедуру. Избегайте механического соскабливания остатков припоя – это повреждает защитное покрытие платы и увеличивает риск отслоения меди.

После пайки дайте плате остыть до комнатной температуры перед тестированием. Избегайте резких перепадов температур – это может вызвать микротрещины в паяных соединениях. Храните паяльник с включённым подогревом только во время работы; длительный нагрев без использования приводит к окислению жала и ухудшению теплопроводности. Для защиты контактных площадок от коррозии нанесите тонкий слой конформного покрытия на основе акрила или силикона после завершения всех работ.

Проверка работоспособности перепаянных свитчей после сборки

Первым этапом после сборки клавиатуры проверьте каждый перепаянный свитч на физическое срабатывание. Используйте пинцет или тонкий пластиковый инструмент, чтобы аккуратно нажать на шток свитча, избегая бокового давления на корпус. Срабатывание должно происходить плавно, без заеданий или двойных кликов. Если свитч не реагирует или срабатывает с задержкой, разберите его повторно и проверьте целостность пружины, контактных площадок на PCB и положение диода (если он установлен).

Для диагностики электрической части подключите клавиатуру к ПК и запустите утилиту VIA или QMK Toolbox. В режиме тестирования нажмите каждый свитч – на экране должно отображаться корректное срабатывание без пропусков или ложных срабатываний. Если клавиша не регистрируется, проверьте пайку контактов: припой должен образовывать гладкий мениск без мостиков между соседними контактами. Используйте мультиметр в режиме прозвонки (200 Ом) для проверки сопротивления между контактами свитча – при нажатии оно должно падать до 0 Ом.

Оцените тактильные и звуковые характеристики перепаянных свитчей. Для линейных свитчей (например, Gateron Red) ход штока должен быть равномерным, без посторонних шумов. У тактильных (Holy Pandas) и кликающих (Kailh Box White) свитчей проверьте четкость тактильного бугра и синхронность клика с моментом срабатывания. Запишите звук нажатий с помощью микрофона и проанализируйте спектрограмму в Audacity – посторонние призвуки (скрипы, дребезжание) указывают на неправильную установку пружины или деформацию корпуса.

Сравните параметры перепаянных свитчей с эталонными значениями. В таблице ниже приведены допустимые отклонения для основных характеристик:

Если после пайки свитчи демонстрируют отклонения за пределами допустимых значений, проведите повторную калибровку. Для регулировки силы срабатывания замените пружину на более жесткую или мягкую (например, 50 г вместо 45 г). При неравномерном ходе штока смажьте направляющие силиконовой смазкой (Krytox 205g0) или замените верхний хаузинг на новый. В случае двойных срабатываний проверьте состояние металлических контактных лепестков – при необходимости подогните их пинцетом для обеспечения стабильного контакта.

Финальный тест – нагрузочное тестирование. Наберите текст в течение 10–15 минут, уделяя внимание перепаянным свитчам. Если в процессе появляются пропуски, ложные срабатывания или неравномерный отклик, разберите проблемные свитчи и проверьте пайку на наличие холодных паек или микротрещин в припое. Для свитчей с RGB-подсветкой дополнительно убедитесь, что светодиоды не перегреваются – температура корпуса не должна превышать 40°C при длительной работе.

Типичные ошибки при пайке и способы их исправления

Перегрев контактных площадок – одна из самых распространённых проблем. При температуре паяльника выше 350°C фольга на печатной плате начинает отслаиваться, а при 400°C и выше риск повреждения дорожек возрастает втрое. Используйте паяльник с регулировкой температуры (260–320°C для бессвинцовых припоев) и не держите жало на одном месте дольше 3 секунд. Если площадка уже отслоилась, зачистите её скальпелем, нанесите тонкий слой флюса и припаяйте проводок-перемычку к ближайшей стабильной точке.

Холодная пайка возникает из-за недостаточного прогрева или движения детали во время остывания припоя. Визуально определяется по матовой, шероховатой поверхности соединения. Для исправления прогрейте место пайки до расплавления припоя, добавьте каплю свежего флюса и дайте остыть без вибраций. Проверьте соединение мультиметром в режиме прозвонки – сопротивление должно быть менее 0,5 Ом.

Избыток припоя приводит к коротким замыканиям между соседними контактами. На клавиатурах с плотным расположением свитчей (например, 18×18 мм) расстояние между ножками составляет всего 2 мм. Удалите лишний припой медной оплёткой или оловоотсосом, предварительно прогрев место пайки. Для профилактики используйте припой диаметром 0,5–0,8 мм и дозируйте его количество – достаточно шарика размером с булавочную головку на каждый контакт.

• Неправильный выбор флюса:
  • Активные флюсы (например, ЛТИ-120) вызывают коррозию при недостаточной промывке. После пайки удалите остатки спиртом или специальным очистителем (например, MG Chemicals 4140).
  • Пассивные флюсы (канифоль) не обеспечивают достаточной смачиваемости при работе с окисленными поверхностями. Для старых плат используйте флюс-пасту (например, Amtech NC-559).

Повреждение изоляции проводов при зачистке – частая ошибка при замене свитчей с подсветкой. Используйте стриппер с регулировкой глубины резания (например, Knipex 12 62 180) или термостриппер. Если изоляция уже повреждена, наденьте термоусадочную трубку с коэффициентом усадки 2:1 и прогрейте её феном при 120°C.

Несоосность ножек свитча при установке приводит к механическим напряжениям и трещинам в пайке. Перед пайкой вставьте свитч в плату и проверьте:

1. Все ножки свободно проходят через отверстия без усилия.
2. Корпус свитча плотно прилегает к плате без зазоров.
3. Ножки не деформированы – при необходимости выпрямите их пинцетом.

Если ножка погнута после пайки, отпаяйте её, выровняйте и припаяйте заново.

Использование некачественного припоя с высоким содержанием примесей (свинец, кадмий) снижает прочность соединения и увеличивает риск холодной пайки. Для механических клавиатур рекомендуется припой с составом Sn96.5Ag3Cu0.5 (SAC305) или Sn63Pb37. Избегайте припоев с флюсовым сердечником диаметром более 1 мм – они затрудняют контроль количества флюса.

Отсутствие фиксации платы во время пайки приводит к микротрещинам в дорожках при случайных движениях. Закрепите плату в держателе (например, Panavise 324) или используйте антистатический коврик с силиконовыми упорами. При пайке свитчей с подсветкой RGB дополнительно зафиксируйте светодиоды двухсторонним скотчем, чтобы избежать их смещения под весом паяльника.

Как защитить клавиатуру от окисления и коротких замыканий после пайки

После перепайки свитчей на плате остаются микроскопические частицы флюса, которые притягивают влагу и ускоряют окисление контактов. Для удаления остатков используйте изопропиловый спирт с концентрацией не менее 90% и безворсовую салфетку. Нанесите спирт на плату, протрите мягкой кистью (например, зубной с жесткостью «soft») и дайте высохнуть 10–15 минут при комнатной температуре. Избегайте ацетона – он разрушает защитные покрытия на дорожках.

Для долгосрочной защиты примените конформное покрытие. Подойдут составы на основе акрила (например, MG Chemicals 419D) или силикона (Dow Corning 1-2577). Наносите тонким слоем с помощью аэрозольного баллончика или кисти, избегая попадания на механические части свитчей. Толщина слоя должна составлять 25–75 мкм – избыток приведет к ухудшению теплоотвода. После нанесения сушите плату 24 часа при 20–25°C или 2 часа при 60°C в хорошо вентилируемом помещении.

• Проверьте отсутствие мостиков припоя между контактами с помощью мультиметра в режиме прозвонки. Сопротивление между соседними дорожками должно превышать 1 МОм.
• Используйте диэлектрические прокладки толщиной 0,1–0,2 мм (например, из полиимида) под свитчами, если плата имеет близко расположенные контактные площадки.
• Храните клавиатуру в чехле с силикагелем при влажности выше 60% – это снизит риск коррозии на 40–60%.
• Избегайте пайки свитчей с уже нанесенным конформным покрытием – оно теряет свойства при нагреве выше 120°C.
