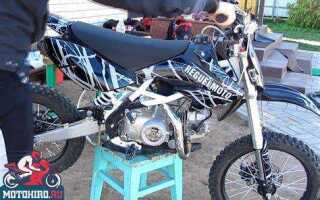

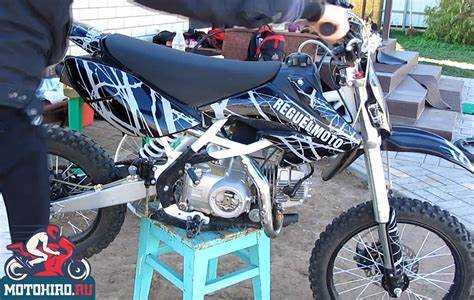

Обрешетка на питбайке – это не просто декоративный элемент, а функциональная защита рамы и двигателя от механических повреждений. Стандартные питбайки, особенно модели до 125 кубов, часто не оснащаются штатной защитой, что делает обрешетку критически важной при езде по пересеченной местности. Она предотвращает деформацию рамы при падениях, защищает картер двигателя от ударов о камни или корни, а также служит точкой крепления для дополнительного оборудования – фар, багажников или креплений для инструментов.
Материал обрешетки напрямую влияет на её эффективность. Наиболее распространенные варианты – сталь толщиной 2–3 мм или алюминиевые сплавы (например, 6061 или 7075) с толщиной стенки 3–4 мм. Стальные обрешетки выдерживают большие нагрузки, но увеличивают вес мотоцикла на 1,5–2,5 кг, что может сказаться на динамике. Алюминиевые легче (0,8–1,5 кг), но менее устойчивы к точечным ударам. Для агрессивного эндуро или трейла рекомендуется сталь, для кросса или городской езды – алюминий.
Установка обрешетки требует точной подгонки под конкретную модель питбайка. Большинство производителей выпускают универсальные комплекты, но даже они требуют доработки: сверления отверстий под крепеж, подгонки формы под геометрию рамы. Ключевые точки крепления – подножки, маятник, нижняя часть рамы и моторная пластина. Используйте болты класса прочности не ниже 8.8 с контргайками или фиксатором резьбы (например, Loctite 243), чтобы избежать самопроизвольного откручивания. Расстояние между обрешеткой и двигателем должно составлять 5–10 мм – это предотвратит заклинивание при деформации.
При выборе обрешетки обращайте внимание на наличие дополнительных элементов: усилителей в местах крепления, вырезов под сливные пробки двигателя и КПП, а также возможность установки защиты цепи. Некоторые модели (например, для Kayo T2 или SSR SR125) имеют предустановленные посадочные места под обрешетку, что упрощает монтаж. Если питбайк используется для прыжков, выбирайте обрешетку с усиленными кронштейнами в зоне маятника – это снизит риск повреждения рамы при жестких приземлениях.
Обрешетка на питбайке: назначение и установка
Материалы обрешетки варьируются в зависимости от бюджета и условий эксплуатации. Алюминиевые сплавы (например, 6061-T6) обеспечивают баланс прочности и веса, выдерживая удары средней интенсивности без значительного утяжеления байка. Стальные конструкции (нержавеющая или оцинкованная сталь толщиной 2–3 мм) применяются для экстремальных условий, но увеличивают массу на 1,5–2,5 кг. Композитные варианты из углепластика или кевлара легче алюминия на 30–40%, но дороже и требуют аккуратного обращения – при сильных ударах могут раскалываться.
Установка обрешетки начинается с демонтажа пластиковых облицовок и защиты двигателя (если она предусмотрена заводской комплектацией). Крепежные точки зависят от модели питбайка, но чаще всего используются штатные отверстия в раме, подрамнике и маятнике. Ниже приведены типичные параметры крепежа для популярных моделей:
| Модель питбайка | Крепежные точки (кол-во) | Рекомендуемый диаметр болтов (мм) | Момент затяжки (Н·м) |
|---|---|---|---|
| Kayo T2 | 6 (рама) + 2 (подрамник) | 8 | 22–25 |
| Pitster Pro XJR160 | 4 (рама) + 3 (маятник) | 6 | 18–20 |
| Thumpstar TSB125 | 5 (рама) + 1 (подрамник) | 8 | 20–23 |
Перед монтажом проверьте совместимость обрешетки с конкретной моделью – даже незначительные различия в геометрии рамы могут потребовать доработки отверстий или использования переходников. Для точной подгонки используйте шаблоны из картона или пластика, повторяющие контуры рамы. При установке избегайте перетяжки болтов: превышение рекомендованного момента затяжки приводит к деформации резьбы в алюминиевых элементах рамы, а недостаточная затяжка – к люфту и разрушению крепежа при вибрации.
После установки обрешетки проведите тестовый заезд на ровной поверхности, проверяя отсутствие посторонних шумов и вибраций. На бездорожье первые 50–100 км контролируйте затяжку болтов каждые 20–30 км – вибрация и удары могут ослаблять крепеж. Для дополнительной защиты стыков обрешетки с рамой используйте резиновые или силиконовые прокладки толщиной 2–3 мм, которые компенсируют микродеформации и предотвращают коррозию в местах контакта разнородных металлов.
Обслуживание обрешетки сводится к периодической очистке от грязи и проверке целостности. Алюминиевые и стальные конструкции обрабатывайте антикоррозийными составами (например, CRC 5-56 или аналогами) каждые 3–4 месяца при активной эксплуатации. При появлении трещин или деформаций замените поврежденный элемент – ремонт сваркой снижает прочность материала на 20–30%, что недопустимо для защитных компонентов. Для питбайков, используемых в гонках, рекомендуется устанавливать обрешетку с дополнительными ребрами жесткости в зонах повышенной нагрузки (например, под двигателем и в области маятника).
Какие функции выполняет обрешетка на питбайке
Обрешетка на питбайке – ключевой элемент, распределяющий нагрузки от двигателя, подвески и райдера по раме. Она предотвращает деформацию тонкостенных труб при экстремальных нагрузках, например, при приземлении после прыжков или резких ударах о неровности. Без обрешетки рама теряет жесткость на кручение, что приводит к ухудшению управляемости и риску появления трещин в сварных швах. Особенно критично это для питбайков с двигателями объемом 160–190 см³, где крутящий момент достигает 18–22 Н·м.
Защита от вибраций – вторая важная функция. Обрешетка гасит высокочастотные колебания, передаваемые от двигателя и цепи на раму. Это снижает усталость металла и продлевает срок службы подшипников маятника, рулевой колонки и креплений подвески. На питбайках с алюминиевыми рамами обрешетка уменьшает резонансные явления, которые могут вызвать разрушение материала при длительной эксплуатации на треке.
Обрешетка также служит базой для крепления навесного оборудования. К ней фиксируют аккумулятор, воздушный фильтр, элементы электропроводки и даже дополнительные защитные пластины. На моделях с моторами жидкостного охлаждения обрешетка часто интегрируется с кронштейнами радиатора, обеспечивая точное позиционирование и предотвращая смещение при вибрациях. Неправильная установка крепежа без учета расположения обрешетки приводит к перекосам и преждевременному износу деталей.
На гоночных питбайках обрешетка оптимизирует аэродинамику и вес. Производители используют перфорированные или решетчатые конструкции из стали 4130 или алюминиевых сплавов 6061-T6, снижая массу без потери прочности. Например, облегченная обрешетка на питбайке объемом 140 см³ может весить всего 800–900 грамм, при этом выдерживая нагрузки до 500 кг на сжатие. Для кросс-кантри рекомендуется выбирать модели с усиленными поперечинами в зоне крепления маятника – это снижает риск прогиба рамы на приземлениях с высоты более 1,5 метра.

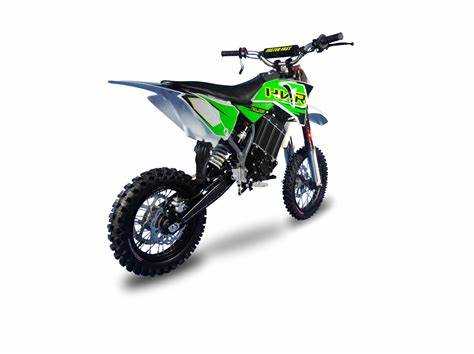

Как выбрать материал для обрешетки под разные условия езды
Материал обрешетки напрямую влияет на долговечность и безопасность питбайка. Для кросс-тренировок на жестких трассах с камнями и корнями оптимальны алюминиевые сплавы серии 6061 или 7075. Они выдерживают ударные нагрузки до 200 кг/см², не деформируются при падениях и весят на 30–40% меньше стали. Толщина стенок должна быть не менее 2 мм – тонкостенные профили гнутся при первом серьезном контакте с препятствием.
Для эндуро и длительных поездок по пересеченной местности подойдет сталь марки 20Х или 30ХГСА. Эти сплавы сохраняют прочность при вибрациях и температурных перепадах, характерных для многочасовых заездов. Преимущество стали – ремонтопригодность: погнутые элементы можно выправить без потери жесткости. Однако вес конструкции увеличится на 1,5–2 кг, что критично для легких питбайков до 80 кг.
В условиях мотокросса на песчаных или глинистых трассах важна коррозионная стойкость. Здесь алюминий проигрывает: его поверхность окисляется при контакте с влагой и абразивными частицами. Решение – анодированные профили или сталь с цинковым покрытием толщиной 40–60 мкм. Альтернатива – композитные материалы на основе углеволокна, но их стоимость в 3–5 раз выше металлических аналогов, а ремонт возможен только в специализированных мастерских.
Для стрит-байков и городской эксплуатации приоритет – вес и эстетика. Подойдут тонкостенные алюминиевые трубы диаметром 25–32 мм с толщиной стенки 1,5 мм. Они снижают общую массу питбайка на 0,8–1,2 кг, что улучшает динамику разгона. Однако при частых наездах на бордюры или парковке на неровных поверхностях такие обрешетки деформируются. Для защиты используйте резиновые или полиуретановые вставки в местах крепления к раме.
- Трек и шоссейные гонки: карбоновые трубы с модулем упругости 230 ГПа. Вес – 0,3–0,5 кг на комплект, но цена начинается от 15 000 рублей. Подходит только для ровных покрытий – при падении трескается.
- Зимняя эксплуатация: нержавеющая сталь AISI 304 или 316. Не ржавеет при контакте со снегом и реагентами, но тяжелее алюминия на 40%. Минимальная толщина – 2,5 мм.
- Бюджетный вариант: сталь Ст3 с порошковым покрытием. Дешевле алюминия на 50–70%, но требует регулярной обработки антикоррозийными составами.
При выборе материала учитывайте совместимость с крепежом. Алюминиевые обрешетки требуют болтов из нержавейки или титана – стальные метизы вызывают электрохимическую коррозию. Для стали подойдут стандартные болты класса прочности 8.8. В местах соединений используйте герметик на основе MS-полимера, чтобы исключить попадание влаги и скрип при вибрациях.
Пошаговая инструкция по разметке креплений обрешетки
Разметка креплений обрешетки – ключевой этап, определяющий прочность и геометрию конструкции. Начните с подготовки инструментов: рулетка (погрешность ≤1 мм), строительный уровень (длина ≥600 мм), маркер с тонким стержнем, угольник (для проверки прямых углов) и шаблон из картона или фанеры толщиной 3–5 мм. Работайте на ровной поверхности, зафиксировав питбайк стойками или подставками, чтобы исключить смещения.
Определите базовые точки крепления. На раме питбайка отметьте заводские отверстия или зоны сварных швов – они служат ориентирами. Для стандартной обрешетки под пластик или алюминий шаг между крепежами составляет 100–150 мм. На вертикальных стойках рамы (например, возле рулевой колонки) шаг уменьшите до 80–100 мм из-за повышенных вибрационных нагрузок. Используйте рулетку, отмеряя расстояния от опорных точек, а не «на глаз».
- Нанесите продольные линии разметки. Приложите уровень к раме и проведите базовую линию вдоль нижней трубы (от маятника до рулевой колонки). Параллельно ей, с отступом 20–30 мм, наметьте вторую линию – это зона крепления поперечных элементов обрешетки. Для питбайков с моноамортизатором учитывайте ход подвески: оставляйте зазор ≥15 мм между обрешеткой и движущимися частями.
- Разметьте поперечные крепления. На вертикальных стойках рамы (например, под сиденьем) отмерьте равные интервалы, используя угольник для проверки перпендикулярности. На алюминиевых рамах применяйте кернер для точной фиксации центров отверстий – это предотвратит соскальзывание сверла. На стальных рамах допустимо сверление без кернения, но с предварительной зачисткой поверхности от краски.
Проверьте симметрию разметки. Измерьте расстояния от центральной оси питбайка до левых и правых точек крепления. Допустимое отклонение – не более 2 мм. Для контроля используйте штангенциркуль или две рулетки, закрепленные на противоположных сторонах рамы. При обнаружении асимметрии скорректируйте разметку до сверления – исправить ошибку после установки крепежа будет сложнее.
- Для обрешетки под пластиковые панели добавьте технологические отверстия под крепления типа «ёлочка» или винты M4. Диаметр отверстий – 4,2–4,5 мм, шаг – 120–150 мм. На изгибах рамы (например, в зоне колен райдера) уменьшите шаг до 80 мм для предотвращения прогиба пластика.
- На алюминиевых рамах используйте сверла с твердосплавными напайками (HSS-Co) и охлаждение эмульсией. Скорость сверления – 800–1000 об/мин. На стальных рамах допустимы стандартные сверла по металлу, но с обязательной раззенковкой отверстий для предотвращения заусенцев.
Зафиксируйте разметку. Обведите все точки маркером и нанесите контрольные риски на раме – они помогут при повторной сборке. Для временной фиксации обрешетки используйте малярный скотч или струбцины, но не затягивайте крепеж до окончательной проверки геометрии. После сверления очистите отверстия от стружки и обработайте антикоррозийным составом (например, грунтовкой для металла).
Инструменты и расходники для установки обрешетки своими руками
Для установки обрешетки на питбайк потребуется набор специфических инструментов. Основной – динамометрический ключ с диапазоном 5–25 Н·м для затяжки болтов с точным усилием. Без него риск перетянуть крепеж или недотянуть, что приведет к разрушению резьбы или ослаблению конструкции. Дополнительно понадобятся шестигранные ключи на 4, 5 и 6 мм, торцевые головки на 8 и 10 мм, а также удлинитель для труднодоступных мест. Для снятия старой обрешетки пригодится съемник пластика или плоская отвертка с защитной накладкой, чтобы не повредить детали.
Из расходников критически важны болты и гайки с классом прочности не ниже 8.8, желательно из нержавеющей стали или с цинковым покрытием. Длина болтов зависит от модели питбайка: для большинства китайских моделей подойдут M6×20 мм, для японских (например, Kawasaki KLX110) – M6×25 мм. Обязательно используйте шайбы увеличенного диаметра (12–14 мм) под головки болтов, чтобы распределить нагрузку на пластик. Для герметизации резьбы применяйте фиксатор Loctite 243 – он предотвращает самопроизвольное откручивание при вибрации.
Для разметки точек крепления потребуется маркер с тонким стержнем и рулетка с точностью до 1 мм. Если обрешетка устанавливается на пластик с заводскими отверстиями, сверлить не нужно, но при отсутствии таковых используйте сверло диаметром 6.2 мм для M6 и кондуктор, чтобы избежать перекоса. Для защиты пластика от трещин при сверлении наклейте на обратную сторону малярный скотч и работайте на низких оборотах (до 500 об/мин).
Вспомогательные материалы включают очиститель поверхностей (например, CRC Brake Cleaner) для удаления грязи и масла перед установкой, а также наждачную бумагу с зернистостью P400 для зачистки заусенцев на пластике. Если обрешетка алюминиевая, проверьте ее на наличие острых кромок – их нужно скруглить напильником, чтобы избежать повреждения пластика при вибрации. Для временной фиксации деталей перед окончательной затяжкой используйте малярный скотч или струбцины.
Не экономьте на крепеже: дешевые болты из низкокачественной стали ломаются при первом же падении. Оптимальный выбор – крепеж от производителей вроде Bimecc или Febi Bilstein. Если обрешетка устанавливается на мотоцикл с высокой вибронагрузкой (например, для мотокросса), добавьте нейлоновые вставки в отверстия пластика – они снизят риск растрескивания. После установки проверьте все точки крепления через 50 км пробега и подтяните болты при необходимости.
