Электронный блок управления (ЭБУ) – ключевой компонент современных автомобилей, отвечающий за работу двигателя, трансмиссии и других систем. Прошивка ЭБУ содержит алгоритмы управления, калибровочные данные и параметры, влияющие на производительность, расход топлива и экологические показатели. Считывание прошивки необходимо для диагностики, тюнинга, восстановления после сбоев или замены блока. Методы доступа к памяти ЭБУ делятся на программные и аппаратные, каждый из которых имеет свои ограничения и требования.
Программное считывание выполняется через диагностические интерфейсы OBD-II, K-Line, CAN или специализированные протоколы (например, UDS). Для этого используются адаптеры типа ELM327, KWP2000, J2534 или профессиональные сканеры (Launch X431, Autel MaxiSys). Важно учитывать, что не все ЭБУ поддерживают чтение прошивки через OBD-II – многие производители блокируют эту функцию для защиты от несанкционированного доступа. В таких случаях требуется разборка блока и прямое подключение к микросхеме памяти (например, через SPI, I2C или JTAG).
Аппаратное считывание подразумевает извлечение данных напрямую с флеш-памяти ЭБУ (чипы типа 29F400, 29F800, M29F010) или микроконтроллера. Для этого применяются программаторы: TL866II Plus, Xeltek SuperPro, FlashcatUSB. Перед началом работы необходимо определить тип памяти и распиновку микросхемы, используя даташиты или схемы ЭБУ. При пайке или использовании клипс (SOIC8, TSOP48) важно соблюдать полярность и избегать статического электричества, чтобы не повредить чип. Для сложных случаев (например, зашифрованные прошивки Bosch MED17) может потребоваться эмуляция работы процессора или использование специализированных утилит (WinOLS, ECM Titanium).
При выборе метода считывания учитывайте модель ЭБУ, наличие защиты (TPROT, RSA, checksum) и цель работы. Для диагностики достаточно OBD-II, для тюнинга – прямое чтение с флеш-памяти. Всегда создавайте резервную копию оригинальной прошивки и проверяйте контрольные суммы после записи. Ошибки при считывании или модификации могут привести к необратимым последствиям, включая отказ двигателя или активацию иммобилайзера.
Необходимые инструменты и оборудование для работы с ЭБУ
Для считывания прошивки с ЭБУ требуется специализированное оборудование, адаптированное под конкретный тип блока управления. Базовый набор включает программатор, совместимый с протоколами CAN, K-Line, J1850 или LIN. Популярные модели: Kess V2 (поддерживает более 14 000 автомобилей), MPPS V18 (работает с процессорами ST10, Infineon, NEC) и FGTech Galletto 4 (универсальный для OBD2 и BDM). Выбор зависит от марки автомобиля и типа ЭБУ – например, для блоков Bosch ME7.1.1 подойдет BFlash, а для Siemens SIM271 – XProg-M.
Адаптеры для прямого подключения к плате ЭБУ необходимы при работе с защищенными прошивками или поврежденными OBD-портами. Для BDM-интерфейса используют BDM100 или TL866II Plus с набором переходников под разные типы микросхем (например, SOIC8 для флеш-памяти 25-й серии). При работе с процессорами Infineon Tricore потребуется UPA-USB с поддержкой режима bootloader. Для микросхем памяти EEPROM (93Cxx, 24Cxx) подходит CH341A с программным обеспечением NeoProgrammer.
Кабели и переходники должны соответствовать электрическим характеристикам цепей ЭБУ. Для K-Line используют кабель с резистором 1 кОм между линиями K и +12В, для CAN – экранированную витую пару с терминаторами 120 Ом. При работе с BDM-разъемами критически важно соблюдать полярность и напряжение питания (обычно 3,3В или 5В). Неправильное подключение приводит к выходу из строя микросхемы или ее внутренних цепей.
Программное обеспечение определяет возможности считывания и модификации прошивки. Для диагностики и дампа памяти используют WinOLS (анализ карт топлива, зажигания), TunerPro (редактирование параметров) и ECUFlash (работа с блоками Mitsubishi). Для расшифровки дампов применяют IDA Pro с плагинами для ARM или PowerPC. При работе с защищенными прошивками (например, MED17) требуются инструменты для обхода проверки контрольных сумм, такие как Swiftec или CMDFlash.
Источник стабильного питания – обязательный элемент. ЭБУ чувствителен к скачкам напряжения, поэтому используют лабораторные блоки питания с регулировкой тока (например, Riden RD6018) или автомобильные зарядные устройства с защитой от перенапряжения. Для блоков с внутренним питанием от аккумулятора (например, Bosch EDC16) требуется источник 12В с током не менее 2А. При работе с микросхемами памяти напрямую (например, через SPI) достаточно 3,3В от программатора.
Инструменты для вскрытия корпуса ЭБУ зависят от типа крепления. Для пластиковых корпусов используют наборы отмычек или термофен для размягчения герметика. Металлические корпуса вскрывают с помощью Dremel с отрезным диском или специальных ножей для снятия крышки. При работе с печатной платой необходимы антистатический браслет и пинцет с тонкими наконечниками для установки/снятия микросхем. Для фиксации платы используют держатели с вакуумными присосками.
Диагностические сканеры помогают определить тип ЭБУ и протокол обмена до начала считывания. Базовые модели (ELM327) подходят для OBD2-диагностики, но не всегда корректно работают с проприетарными протоколами. Профессиональные сканеры (Launch X431, Autel MaxiSys) поддерживают расширенные функции, включая чтение идентификаторов блока и проверку контрольных сумм. Для автомобилей VAG группы эффективен VCDS, для BMW – INPA.
Дополнительные инструменты включают осциллограф для анализа сигналов на линиях связи (например, Hantek 6022BE), мультиметр с функцией проверки диодов и транзисторов, а также паяльную станцию с регулировкой температуры (например, Hakko FX-888D) для замены микросхем памяти. Для восстановления поврежденных прошивок используют дампы из баз данных (ECUedit, ECU Connections) или резервные копии, снятые до модификаций.
Пошаговая инструкция по подключению к блоку управления
Перед началом работ определите тип разъема ЭБУ и его расположение в автомобиле. Для большинства современных моделей используется OBD-II (16-контактный разъем), но в старых или специализированных системах могут применяться K-Line (ISO 9141), CAN (ISO 15765) или проприетарные интерфейсы. Уточните протокол связи через документацию производителя или диагностические сканеры, такие как Launch X431 или Autel MaxiSys. Без точной идентификации протокола подключение будет невозможно.
Подготовьте необходимые инструменты: адаптер для считывания (например, ELM327, J2534 Pass-Thru или Kess V2), ноутбук с предустановленным ПО (TunerPro, ECUFlash, WinOLS), кабели для прямого подключения к ЭБУ (если требуется обход OBD-II) и мультиметр для проверки напряжения на контактах. Убедитесь, что адаптер поддерживает нужный протокол – CAN (500 кбит/с или 250 кбит/с) или K-Line (10,4 кбит/с).
Отключите аккумулятор автомобиля перед подключением к ЭБУ. Это предотвратит короткое замыкание и сброс настроек блока. В некоторых случаях (например, при работе с MED17 или EDC17) требуется подача питания на определенные контакты разъема – уточните схему в сервисном мануале. Для прямого подключения используйте T-pin или игольчатые щупы, чтобы не повредить контакты.
Подключите адаптер к OBD-II разъему или напрямую к ЭБУ, соблюдая полярность. Для CAN-шины используйте контакты 6 (CAN-High) и 14 (CAN-Low), для K-Line – 7 (K) и 15 (L). Если блок управления расположен в труднодоступном месте (например, под торпедо или в моторном отсеке), используйте удлинительные кабели с экранированием, чтобы избежать помех.
Запустите диагностическое ПО и выберите соответствующий протокол. В ECUFlash для Mitsubishi это будет Mitsubishi MUT-III, для Subaru – Subaru Select Monitor. Установите скорость передачи данных вручную, если автоматическое определение не срабатывает. При прямом подключении через Boot Mode (например, для ME7 или ME9) потребуется подать сигнал на Boot-pin – обычно это контакт K124 или K130 на плате ЭБУ.
Проверьте соединение, отправив тестовый запрос. В TunerPro используйте команду «Test Connection», в WinOLS – «Read ID». Если связь не устанавливается, проверьте напряжение на линиях (12В на CAN-High, 2,5В на CAN-Low в режиме ожидания) и целостность кабелей. Для K-Line напряжение должно быть 5В на линии K. При ошибках «No response» или «Timeout» отключите адаптер и повторите подключение.

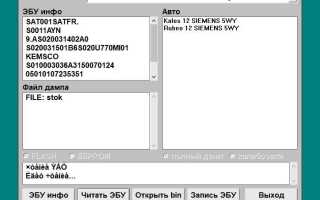

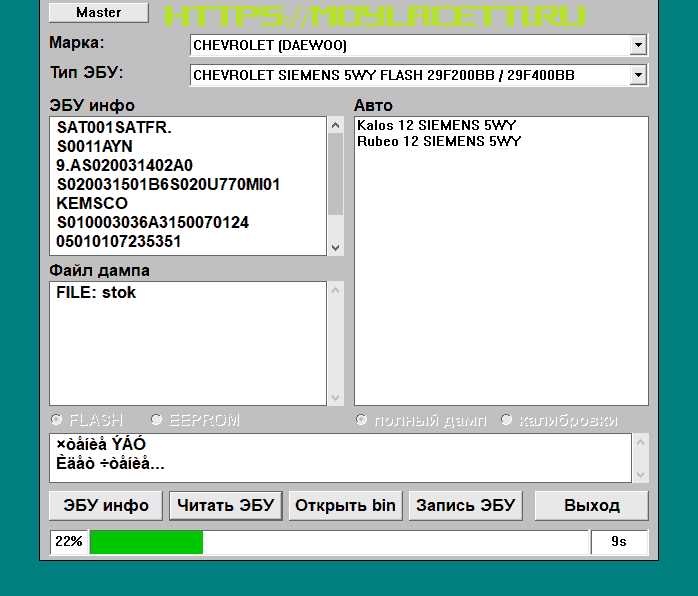

После успешного соединения приступайте к считыванию прошивки. В зависимости от ЭБУ и ПО выберите режим «Read Flash» или «Dump Memory». Для блоков с защитой (например, SID305 или EDC16) может потребоваться обход иммобилайзера – используйте эмуляторы IMMO OFF или временное отключение чипа. Сохраните дамп в формате .bin или .hex с указанием версии прошивки и VIN автомобиля для последующего анализа.
Методы чтения прошивки через диагностический разъем OBD-II
Чтение прошивки через OBD-II требует адаптера с поддержкой протоколов CAN, K-Line или J1850 в зависимости от модели ЭБУ. Наиболее распространенные инструменты – KESSv2, KTAG, Tactrix OpenPort 2.0 и ELM327 с модифицированной прошивкой. Для работы с KESSv2, например, потребуется файл конфигурации (*.xml), содержащий параметры доступа к конкретному блоку управления, включая адреса памяти и алгоритмы проверки контрольных сумм.
При работе с протоколами CAN важно учитывать скорость передачи данных: стандартные 500 кбит/с для диагностики и 1 Мбит/с для программирования. Некоторые ЭБУ (например, MED17 от Bosch) требуют отправки специальных запросов на чтение памяти через CAN-шину с использованием идентификаторов 0x7DF или 0x7E0. Для этого применяются скрипты на Python с библиотекой python-can или специализированные программы вроде CANalyzer.
Метод «на лету» (On-the-Fly) подходит для ЭБУ с поддержкой протокола KWP2000 или UDS. Он позволяет считывать прошивку без физического вмешательства в блок, но ограничен скоростью диагностического канала (обычно до 10 КБ/с). Для этого используются команды 0x22 (чтение данных по идентификатору) или 0x23 (чтение памяти по адресу). Пример: запрос 0x23 0x00 0x00 0x00 0x00 0x00 0xFF считает 256 байт памяти с адреса 0x000000.
Для ЭБУ с активной защитой (например, SID305 от Delphi) применяются методы обхода через уязвимости в протоколе. Один из способов – эксплуатация ошибки переполнения буфера при обработке длинных запросов на чтение. Это требует глубоких знаний архитектуры конкретного блока и часто реализуется через фаззинг диагностических команд с помощью инструментов вроде Peach Fuzzer.
После успешного считывания прошивки необходимо провести валидацию данных. Контрольные суммы (CRC16, CRC32 или пользовательские алгоритмы) проверяются утилитами типа Checksum Calculator или встроенными функциями WinOLS. При несовпадении контрольных сумм требуется повторное чтение или корректировка параметров адаптера (тайминги, напряжение на линиях K-Line). Для ЭБУ с флеш-памятью NAND (например, некоторые блоки PSA) дополнительно проверяется корректность ECC-кодов.
Использование программаторов для прямого считывания данных с микросхемы
Для работы с микросхемами в корпусах SOIC-8, TSOP-48 или BGA потребуются адаптеры и зажимные приспособления. Например, для считывания данных с микросхемы 25LC512 (SPI) достаточно программатора с поддержкой 3.3В и переходника SOIC-8 на DIP. При работе с BGA-корпусами (например, TC1797) необходим программатор с поддержкой eMMC или UFS, а также паяльная станция для демонтажа чипа. Перед началом процесса рекомендуется проверить распиновку микросхемы по даташиту – ошибка в подключении приведёт к повреждению памяти.
- TL866II Plus – поддерживает более 15 000 микросхем, включая флэш-память, EEPROM и микроконтроллеры. Работает с напряжениями 1.8В, 3.3В и 5В. Оснащён встроенным тестером питания и функцией проверки целостности данных.
- XGecu T56 – специализирован на NAND-флэш, поддерживает чипы с объёмом до 16 ТБ. Имеет встроенный анализатор ошибок ECC и возможность работы с зашифрованными прошивками (например, для блоков Bosch MED17).
- J-Link – используется для считывания через JTAG/SWD, совместим с процессорами ARM Cortex (например, STMicroelectronics SPC56). Требует установки драйверов и ПО типа J-Flash или OpenOCD.
Процесс считывания начинается с физического доступа к микросхеме. В большинстве случаев требуется демонтаж ЭБУ и вскрытие корпуса. Для микросхем с параллельным интерфейсом (например, AM29F040B) необходимо подключить все линии адреса и данных, а также сигналы управления (CE#, OE#, WE#). При работе с SPI (W25Q128JV) достаточно 4 линий: CLK, MOSI, MISO и CS. Программаторы автоматически определяют тип микросхемы, но в некоторых случаях требуется ручной выбор модели из списка.
Полученный дамп прошивки сохраняется в бинарном формате (.bin) или в формате производителя (.hex, .s19). Для анализа рекомендуется использовать WinOLS, TunerPro или IDA Pro. При работе с зашифрованными прошивками (например, Delphi DCM3.7) потребуется дешифровка с помощью ключей, извлечённых из дампа или сторонних источников. После модификации прошивки запись обратно на микросхему выполняется в обратном порядке, с обязательной верификацией данных.
Особенности работы с разными типами памяти ЭБУ (Flash, EEPROM)
Flash-память в ЭБУ чаще всего представлена микросхемами NOR или NAND с объёмом от 512 КБ до 8 МБ. Основные отличия: NOR обеспечивает произвольный доступ к байтам, что упрощает чтение/запись через JTAG или BDM, но медленнее стирается (блоки по 64–128 КБ). NAND, напротив, работает с блоками по 512–4096 байт, требует коррекции ошибок (ECC) и не поддерживает прямой доступ – только последовательное чтение. При работе с Flash критически важно учитывать:
- Напряжение программирования: 3,3 В для современных микросхем (например, Spansion S29GL), 5 В для старых (AMD AM29F). Превышение на 0,3 В может повредить ячейки.
- Алгоритмы стирания: некоторые контроллеры (Infineon Tricore) требуют предварительного разблокирования секторов командами 0xAA/0x55.
- Защита от записи: проверка битов защиты (например, в STMicroelectronics M29W) перед модификацией.
EEPROM в ЭБУ – это энергонезависимая память малого объёма (1–64 КБ), используемая для хранения калибровочных данных, VIN-кода и адаптивных параметров. В отличие от Flash, EEPROM поддерживает побайтовое стирание и запись, но имеет ограниченный ресурс циклов перезаписи (обычно 100 000–1 000 000). Распространённые микросхемы: Microchip 24LCxx (I²C), Atmel AT25xxx (SPI), STMicroelectronics M95xxx. Ключевые нюансы:
- Протоколы доступа: I²C требует точной настройки тактовой частоты (обычно 100–400 кГц), SPI – выбора режима (0 или 3) и скорости до 10 МГц.
- Адресация: в 24LC02 (2 КБ) используется 8-битная адресация, в 24LC256 (32 КБ) – 16-битная с передачей старшего байта первым.
- Защита от записи: проверка состояния WP-пина (Write Protect) – при высоком уровне запись блокируется.
При считывании EEPROM через диагностический разъём (OBD-II) часто возникают ошибки из-за ограничений протоколов. Например, KWP2000 и UDS позволяют читать только определённые области памяти (обычно 0x0000–0x0FFF), игнорируя защищённые зоны. Для полного доступа требуется прямое подключение к микросхеме с использованием программаторов: TL866II Plus (для параллельных EEPROM), CH341A (для SPI/I²C) или специализированных адаптеров (например, MiniPRO для 24/25 серии). При работе с современными ЭБУ (Bosch MED17, Continental SIM271) рекомендуется использовать гальваническую развязку (оптопары) для защиты от скачков напряжения.
