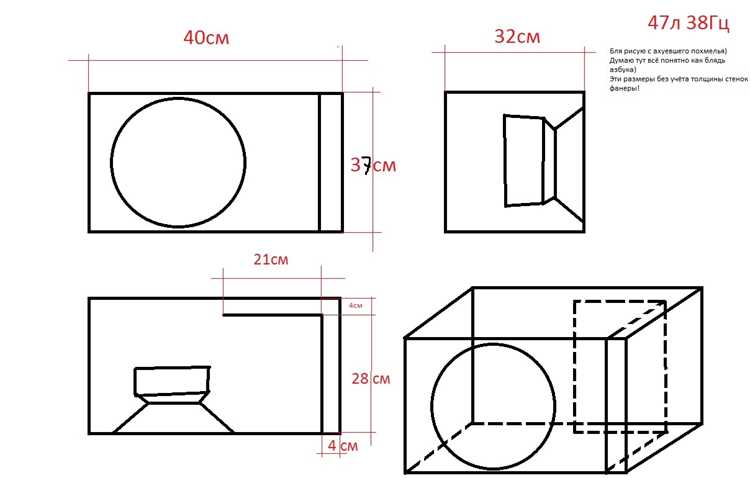

Как узнать вытесняемый объем сабвуфера

Рабочий объем сабвуфера – ключевой параметр, влияющий на частотный отклик, громкость и качество баса. Ошибка в расчетах даже на 5–10 литров может привести к искажениям или недостаточной эффективности системы. В большинстве случаев производители указывают номинальный объем, но реальные условия (крепления, демпфирующий материал, форма корпуса) меняют результат. Измерение своими силами позволяет учесть эти нюансы.

Для точного расчета потребуется рулетка с точностью до 1 мм, калькулятор и базовые знания геометрии. Основные методы: прямое измерение внутренних размеров (для прямоугольных корпусов) и метод вытеснения воды (для сложных форм). Первый способ подходит для 90% самодельных и фабричных сабвуферов, второй – для нестандартных конструкций с изогнутыми стенками или встроенными элементами.

При измерении внутренних размеров учитывайте толщину стенок корпуса (обычно 18–25 мм для МДФ). Вычтите из общих габаритов двойную толщину материала (для каждой пары стенок). Например, внешние размеры 400×300×350 мм при толщине 20 мм дадут внутренний объем (400-40)×(300-40)×(350-40) = 360×260×310 мм, что равно 29,2 литра. Не забудьте вычесть объем динамика и распорок – они могут занимать до 10% пространства.

Метод вытеснения воды требует герметичного пакета, ведра и мерного стакана. Поместите сабвуфер в пакет, заполните его водой до краев и погрузите корпус в ведро. Объем вытесненной воды (измеренный стаканом) будет равен рабочему объему. Погрешность метода – около 2–3%, но он незаменим для корпусов с криволинейными поверхностями или встроенными фазоинверторами.

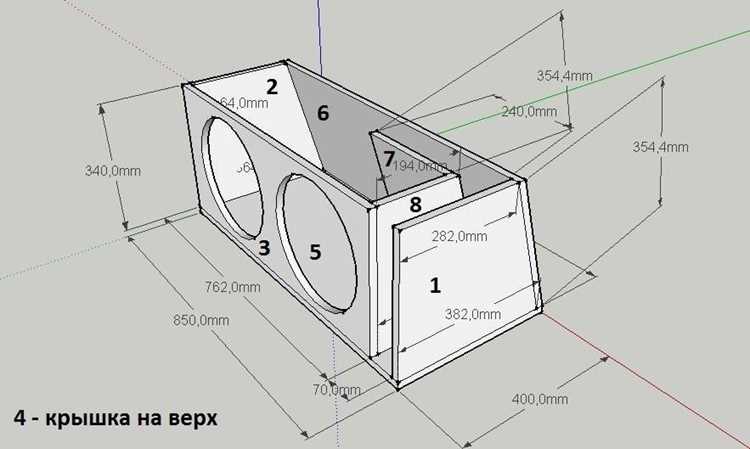

Какие инструменты понадобятся для измерения объема сабвуфера

Для точного измерения рабочего объема сабвуфера потребуются инструменты, которые позволят снять внутренние размеры корпуса с минимальной погрешностью. Основной набор включает:

• Рулетка или линейка с миллиметровой шкалой (длина от 3 м, точность ±1 мм).
• Штангенциркуль (для измерения толщины стенок и мелких деталей, диапазон 0–150 мм).
• Лазерный дальномер (опционально, если доступен, погрешность ±2 мм на 10 м).

Если корпус сабвуфера имеет сложную форму (например, скошенные углы или криволинейные поверхности), дополнительно понадобятся:

• Гибкая мерная лента (для обмеров изогнутых участков).
• Калькулятор с функцией вычисления объемов (или приложение для смартфона, например, «Volume Calculator»).
• Бумага и карандаш для фиксации промежуточных данных.

При измерении внутреннего объема важно учитывать толщину стенок корпуса. Стандартные MDF-панели имеют толщину 16–19 мм, фанера – 12–15 мм. Штангенциркуль поможет определить этот параметр с точностью до 0,1 мм. Если толщина неизвестна, измерьте внешние габариты, затем вычтите удвоенную толщину стенок (для каждой стороны).

Для сабвуферов с фазоинвертором или пассивным радиатором потребуется отдельно измерить объем этих элементов. Фазоинвертор – это труба, объем которой рассчитывается по формуле V = π × r² × h, где r – внутренний радиус, h – длина. Радиатор измеряется как цилиндр или параллелепипед в зависимости от формы.

В случаях, когда корпус имеет нестандартную геометрию (например, трапециевидную или коническую), разбейте его на простые фигуры (кубы, призмы, цилиндры) и суммируйте их объемы. Для этого удобно использовать онлайн-калькуляторы геометрических тел, например, «Omni Calculator» или «Calculator.net».

Если сабвуфер уже собран и разборка невозможна, используйте метод заполнения сыпучими материалами. Подойдет мелкий сухой песок или полистироловые гранулы. Засыпьте корпус до уровня динамика, затем пересыпьте материал в мерный сосуд (например, литровую банку) и посчитайте количество. Погрешность метода – около 5%, но для быстрой оценки он подходит.

Для профессиональных измерений применяют специализированные программы, такие как «WinISD» или «BassBox Pro». Они позволяют вводить размеры корпуса и автоматически рассчитывать объем с учетом всех внутренних элементов. Однако для большинства любительских задач достаточно ручных инструментов и базовых формул.

Как правильно снять размеры корпуса сабвуфера изнутри

Для точного измерения внутреннего объема корпуса используйте металлическую рулетку или штангенциркуль с точностью до 1 мм. Измеряйте расстояния между внутренними поверхностями стенок, исключая толщину материала. Стандартные корпуса изготавливают из МДФ толщиной 16–19 мм – учитывайте это при расчетах, вычитая двойную толщину (для противоположных стенок) из внешних габаритов.

Разделите корпус на простые геометрические фигуры: параллелепипеды, призмы или цилиндры (для фазоинверторов). Записывайте размеры каждой секции отдельно: длина × ширина × высота. Если корпус имеет сложную форму, например, с наклонными стенками, измеряйте минимальные и максимальные значения, а затем усредняйте их или используйте формулу трапеции для расчета площади сечения.

Проверяйте перпендикулярность стенок угольником. Даже небольшое отклонение в 2–3° приведет к ошибке в расчетах объема на 3–5%. Для корпусов с внутренними перегородками измеряйте каждую камеру отдельно, учитывая толщину перегородок (обычно 16 мм). Не забывайте вычитать объем, занимаемый динамиком, фазоинвертором и крепежными элементами – для сабвуферов диаметром 10–12 дюймов это 0,5–1,5 литра.

При измерении фазоинвертора фиксируйте его внутренний диаметр и длину. Для труб с круглым сечением объем рассчитывается по формуле V = π × r² × L, где r – радиус, L – длина. Если труба прямоугольная, используйте V = a × b × L (a и b – стороны сечения). Учтите, что часть трубы может выступать за пределы корпуса – измеряйте только ту часть, которая находится внутри.

Для корпусов с портами сложной формы (например, лабиринтных) разбейте их на сегменты и суммируйте объемы. Используйте лазерный дальномер для труднодоступных участков, но проверяйте его точность рулеткой. Записывайте все данные в миллиметрах, а затем переводите в литры (1 литр = 1 000 000 мм³). Округляйте результат до 0,1 литра – большая точность не требуется.

После снятия размеров перепроверьте расчеты дважды. Ошибка в 5 мм при измерении высоты корпуса глубиной 300 мм даст погрешность в 1,5% от общего объема. Для проверки соберите временную модель из картона или используйте 3D-сканер, если доступен. Готовые данные применяйте для настройки параметров в программах типа WinISD или BassBox Pro.

Как учесть объем динамика и внутренних перегородок при расчетах

Объем динамика сабвуфера занимает значительную часть внутреннего пространства корпуса – от 10% до 30% в зависимости от его диаметра и конструкции. Для точного расчета вычтите из общего объема ящика объем магнитной системы и диффузора. Например, динамик диаметром 30 см с магнитной системой высотой 12 см и диаметром 15 см имеет объем около 2,1 литра (формула: V = π × r² × h, где r – радиус магнита, h – его высота). Диффузор добавляет еще 0,3–0,5 литра, что в сумме дает 2,4–2,6 литра. Эти значения нужно вычитать из чистого объема корпуса.

Внутренние перегородки, ребра жесткости и порты фазоинвертора также уменьшают рабочий объем. Перегородка толщиной 18 мм и площадью 20×30 см занимает 0,108 литра (V = длина × ширина × толщина). Если в корпусе три таких элемента, их суммарный объем составит 0,324 литра. Для фазоинвертора трубчатого типа используйте формулу объема цилиндра: V = π × r² × L, где L – длина трубы. При диаметре 7,5 см и длине 25 см объем трубы – 0,11 литра.

Для упрощения расчетов используйте онлайн-калькуляторы с учетом поправок на динамик и перегородки, например, WinISD или BassBox Pro. Вводите параметры динамика (диаметр, высота магнита) и геометрию корпуса с поправкой на толщину стенок и внутренние элементы. Если расчет ведется вручную, округляйте значения до сотых долей литра – погрешность в 0,1 литра при объеме 50 литров дает отклонение в 0,2%, что критично для настройки резонансной частоты.

Пошаговая формула для вычисления объема по линейным размерам

Измерьте внутренние габариты ящика сабвуфера в миллиметрах: длину (L), ширину (W) и высоту (H). Используйте рулетку или штангенциркуль, фиксируя значения с точностью до 1 мм. Если корпус имеет сложную форму (например, фасонные стенки), разбейте его на простые геометрические фигуры и вычислите объем каждой отдельно. Для стандартных прямоугольных конструкций формула расчета: V = (L × W × H) / 1 000 000, где результат получается в литрах.

Вычтите объем, занимаемый динамиком, брусками каркаса и другими элементами. Для этого измерьте толщину стенок корпуса (обычно 18–25 мм для МДФ) и скорректируйте внутренние размеры: L_внутренняя = L_внешняя – 2 × толщина стенки. Объем динамика определите по паспортным данным или рассчитайте как цилиндр: V_дин = π × (D/2)² × H_магнита, где D – диаметр диффузора, H_магнита – высота магнитной системы. Суммарный объем вычитаемых элементов добавьте к поправке.

Полученный чистый объем умножьте на коэффициент заполнения (0,85–0,95 для поролона, 0,9–0,98 для ваты). Например, при расчетном объеме 50 л и заполнении 10% ватой итоговый рабочий объем составит 50 × 0,9 = 45 л. Для фазоинверторных систем дополнительно учтите объем туннеля: V_туннеля = π × (d/2)² × L_туннеля, где d – диаметр, L – длина. Итоговое значение используйте для настройки резонансной частоты.

Как использовать воду или песок для точного измерения объема

Для измерения рабочего объема сабвуфера с помощью воды потребуется герметичный пакет, мерный стакан с делениями не менее 50 мл и сам корпус сабвуфера. Заполните пакет водой до уровня, при котором он полностью заполнит внутреннее пространство корпуса, не оставляя воздушных карманов. Аккуратно поместите пакет внутрь, избегая перегибов, и зафиксируйте его так, чтобы вода не вытекала. После этого слейте воду в мерный стакан и зафиксируйте объем. Погрешность метода составляет ±2–3% при точном соблюдении техники.

Песок подходит для измерения объема корпусов сложной формы, где вода может создать неравномерное распределение. Используйте мелкий, сухой песок с размером частиц 0,1–0,3 мм – он лучше заполняет полости. Насыпьте песок в корпус до краев, слегка встряхивая для уплотнения, затем пересыпьте в мерную емкость. Объем песка в литрах будет равен внутреннему объему сабвуфера. Для повышения точности проведите измерение трижды и возьмите среднее значение.

При работе с водой учитывайте температурное расширение: при 20°C 1 литр воды весит 998,2 г, а при 30°C – 995,7 г. Если измерения проводятся в нестандартных условиях, скорректируйте результат по таблице:

Для корпусов с неровными стенками или внутренними перегородками песок дает более стабильные результаты, чем вода. Однако его нужно предварительно просеять, чтобы удалить крупные частицы и пыль. Объем песка в мерной емкости измеряйте по верхнему краю, не уплотняя его дополнительно. Если сабвуфер имеет фазоинвертор или порты, закройте их временными заглушками, чтобы исключить искажения.

Оба метода требуют вычета объема, занимаемого динамиком, крепежом и звукопоглощающим материалом. Для стандартного 12-дюймового сабвуфера объем магнитной системы составляет ~0,8–1,2 л, корзины – ~0,3–0,5 л. Уточните эти параметры в технической документации динамика и вычтите их из полученного значения. Например, если измеренный объем корпуса – 45 л, а объем динамика – 1,5 л, рабочий объем составит 43,5 л.

Распространенные ошибки при измерении и как их избежать

Первая ошибка – игнорирование внутренних элементов корпуса. Многие измеряют габариты сабвуфера снаружи и вычисляют объем по формуле параллелепипеда, не учитывая толщину стенок, усилитель, кроссовер или даже кабели. Например, корпус толщиной 18 мм с каждой стороны уменьшает рабочий объем на 10–15% от внешних размеров. Решение: измеряйте внутренние размеры после сборки, вычитая толщину материала и объем всех установленных компонентов. Для точности используйте лазерный дальномер или штангенциркуль – рулетка дает погрешность до 5 мм.

Вторая проблема – неверный расчет объема фазоинвертора или порта. Часто его просто не учитывают, хотя он может занимать до 20% от общего объема. Например, порт диаметром 10 см и длиной 30 см имеет объем ~2,36 литра. Ошибка усугубляется, если порт изогнут или имеет сложную форму: в этом случае используйте формулу для цилиндра или разбейте его на сегменты. Для фазоинверторов с переменным сечением применяйте метод интеграции по длине или программное моделирование (например, WinISD).

• Забывают о демпфирующем материале. Ватные или синтетические наполнители уменьшают эффективный объем на 5–10%. Если корпус заполнен на 50%, вычтите 5% от расчетного объема.
• Измеряют объем по воде. Метод с погружением корпуса в воду и замером вытесненного объема не учитывает герметичность и деформацию стенок под давлением. Допустим только для проверки готовых расчетов.
• Не учитывают температуру и влажность. При изменении температуры на 10°C объем воздуха меняется на ~3,5%. Проводите измерения при стабильных условиях (20–22°C, влажность 40–60%).

Как скорректировать объем с учетом акустического наполнителя

Акустический наполнитель (вата, синтепон, полиэфирное волокно) увеличивает эффективный объем корпуса сабвуфера на 10–30%. Точное значение зависит от плотности материала: рыхлый синтепон (50–100 г/м³) дает прибавку 15–20%, плотная вата (200–300 г/м³) – до 25–30%. Для расчета скорректированного объема умножьте чистый внутренний объем ящика на коэффициент 1,15–1,3 в зависимости от типа наполнителя. Например, при чистом объеме 50 литров и использовании 200 г/м³ ваты итоговый объем составит 50 × 1,25 = 62,5 л.

Толщина слоя наполнителя влияет на степень коррекции. Оптимальная толщина – 3–5 см равномерно распределенного материала по всем внутренним стенкам, кроме лицевой панели. Превышение 5 см не дает значимого эффекта, но увеличивает риск перегрева динамика из-за ухудшения вентиляции. Для сабвуферов с фазоинвертором наполнитель размещайте только на задней и боковых стенках, избегая зоны порта, чтобы не снижать его эффективность.

Измерьте реальный объем после установки наполнителя методом вытеснения воды. Заполните корпус водонепроницаемым пакетом с водой, отметив уровень до и после добавления наполнителя. Разница покажет фактическое увеличение объема. Если результат отличается от расчетного более чем на 5%, откорректируйте количество материала: уменьшите плотность или толщину слоя при завышенном объеме, или добавьте наполнитель при заниженном.

Для закрытых корпусов (sealed) наполнитель компенсирует жесткость воздушного объема, снижая резонансную частоту на 5–15 Гц. В фазоинверторных системах (ported) эффект менее выражен – коррекция объема нужна в основном для подавления стоячих волн. Используйте формулу: V_эфф = V_чист × (1 + 0,2 × (m / V_чист)), где m – масса наполнителя в килограммах, V_чист – чистый объем в литрах. Например, 0,5 кг ваты в 40-литровом ящике даст V_эфф = 40 × (1 + 0,2 × (0,5 / 40)) ≈ 41 л.

Избегайте жестких материалов (пенопласт, поролон) – они не дают акустического эффекта и могут вызвать резонансы. Для проверки эффективности наполнителя сравните АЧХ сабвуфера с материалом и без него: снижение неравномерности на 2–4 дБ в области 50–200 Гц подтвердит правильность коррекции. При использовании DSP-процессора подстройте параметры эквалайзера после установки наполнителя, так как его влияние меняет характер звучания.

Примеры расчетов для разных типов корпусов сабвуферов

Для закрытого корпуса возьмем динамик 12″ с параметрами: Vas = 50 л, Qts = 0.4, Fs = 30 Гц. Оптимальный объем рассчитывается по формуле Vb = Vas / (Qtc² / Qts² — 1), где Qtc – желаемый коэффициент добротности системы (обычно 0.7–1.0). При Qtc = 0.8: Vb = 50 / (0.8² / 0.4² — 1) ≈ 16.7 л. Округлите до 17 л, чтобы учесть толщину стенок и внутренние элементы. Для проверки используйте WinISD: при объеме 17 л частота среза составит ~42 Гц, что подходит для большинства музыкальных жанров.

Фазоинверторный корпус требует точного расчета длины и диаметра порта. Допустим, динамик 10″ с Vas = 35 л, Qts = 0.35, Fs = 28 Гц. Задайте целевую частоту настройки Fb = 32 Гц (чуть ниже Fs). Объем корпуса Vb = 1.2 * Vas ≈ 42 л. Для порта диаметром 7.5 см и длиной L используйте формулу: L = (23562.5 * D²) / (Vb * Fb²) — 0.825 * D, где D – диаметр в см. Подставив значения: L ≈ 20.5 см. Укоротите порт на 5–10% для компенсации эффекта «групповой задержки» в реальных условиях.

Бандпасс 4-го порядка – сложный вариант, но эффективный для узкополосного воспроизведения. Возьмем динамик 15″ с Vas = 80 л, Qts = 0.3, Fs = 25 Гц. Разделите корпус на две камеры: переднюю (Vf) и заднюю (Vr). Оптимальное соотношение Vf/Vr = 1.5–2.0. При Vf = 50 л и Vr = 30 л частота настройки передней камеры Ff = 40 Гц, задней Fr = 28 Гц. Рассчитайте длину портов: для переднего (диаметр 10 см) Lf ≈ 18 см, для заднего (диаметр 8 см) Lr ≈ 15 см. Проверьте расчеты в ПО: пик АЧХ должен быть на 35–40 Гц с крутым спадом ниже 25 Гц.

Для рупорного корпуса с динамиком 8″ (Vas = 15 л, Qts = 0.25, Fs = 40 Гц) используйте метод «обратного рупора». Задайте площадь горла S1 = 50 см², площадь устья S2 = 1000 см², длину рупора L = 120 см. Объем корпуса Vb = (S1 + S2) * L / 2 ≈ 63 л. Настройте частоту среза F3 по формуле: F3 = c / (4 * L), где c – скорость звука (343 м/с). Получим F3 ≈ 71 Гц. Для коррекции используйте программу Hornresp: уменьшите L до 100 см, чтобы сместить F3 к 85 Гц и улучшить отдачу на средних басах.

Корпус с пассивным радиатором требует подбора массы подвижной системы радиатора. Динамик 18″ с Vas = 120 л, Qts = 0.45, Fs = 22 Гц. Объем корпуса Vb = 1.5 * Vas ≈ 180 л. Радиатор должен иметь эквивалентный объем Vas_pr = 0.8 * Vas ≈ 96 л. Рассчитайте массу подвижной системы: Mms_pr = Vas_pr * ρ * c² / (Sd_pr² * 1000), где ρ – плотность воздуха (1.2 кг/м³), Sd_pr – эффективная площадь радиатора (например, 0.08 м²). Получим Mms_pr ≈ 60 г. Настройте частоту резонанса радиатора Fs_pr = 20 Гц, добавив грузы до достижения нужной массы.
