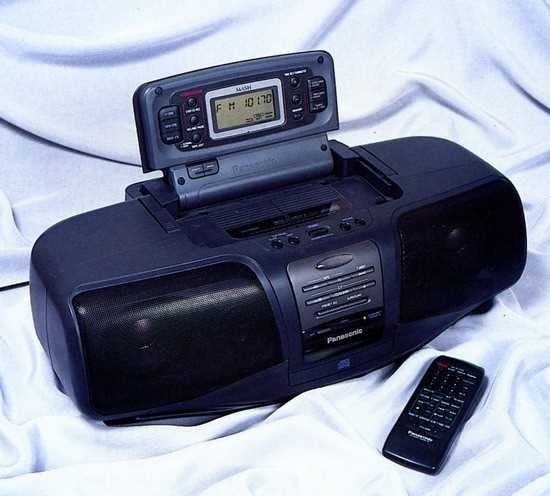

Panasonic RX-DT07 – это компактная музыкальная система с кассетным проигрывателем, FM/AM-тюнером и CD-плеером, выпущенная в конце 1990-х. Конструкция устройства предусматривает плотную компоновку компонентов, что усложняет разборку без риска повреждения платы или механических узлов. В этой инструкции рассмотрены ключевые этапы демонтажа с указанием точек крепления, последовательности действий и инструментов, необходимых для безопасного доступа к внутренним модулям.
Основные причины разборки RX-DT07 – замена лазерного диода в CD-приводе, ремонт лентопротяжного механизма или чистка контактов на плате управления. Перед началом работ отключите устройство от сети и извлеките все носители (кассеты, диски). Подготовьте крестовую отвёртку PH0, пластиковые лопатки для снятия защёлок, пинцет и мультиметр для проверки цепей. Избегайте использования металлических инструментов – корпус выполнен из тонкого пластика, склонного к растрескиванию.
Внимание: на нижней панели RX-DT07 расположены 6 винтов под крестовую отвёртку, скрытых под резиновыми ножками. Два из них фиксируют трансформатор, остальные – заднюю металлическую крышку. После их выкручивания корпус разделяется на две части: переднюю (с динамиками и панелью управления) и заднюю (с платой и механизмами). Не прилагайте чрезмерных усилий при разъединении – защёлки по периметру хрупкие и могут сломаться.
При работе с CD-приводом обратите внимание на шлейф лазерного блока: он подключается к основной плате через разъём с защёлкой. Отсоединяйте его аккуратно, удерживая за пластиковый корпус, а не за провода. Лентопротяжный механизм крепится на трёх винтах и двух направляющих штифтах – для его извлечения потребуется отсоединить мотор и датчик автостопа. Все этапы разборки фиксируйте на фото, чтобы упростить последующую сборку.
Необходимые инструменты и подготовка рабочего места
Для разборки Panasonic RX DT07 потребуется набор прецизионных отвёрток: крестовая PH00 (диаметр жала 1.5 мм), плоская 2.0 мм и шестигранная T6 для винтов с внутренним шестигранником. Дополнительно понадобятся пластиковые лопатки толщиной 0.8–1.2 мм – металлические инструменты могут повредить пластиковые защёлки корпуса. Мультиметр с режимом прозвонки (до 200 Ом) пригодится для проверки контактов динамиков и разъёмов питания.
Рабочую поверхность застелите антистатическим ковриком или листом плотного картона размером не менее 40×30 см. Если коврика нет, используйте деревянный стол без лакового покрытия – пластик или стекло накапливают статическое электричество, способное вывести из строя микросхемы. Освещение должно быть направленным: светодиодная лампа с регулируемым углом наклона на 1000 люмен минимум.
Подготовьте ёмкости для мелких деталей: магнитные лотки диаметром 10–15 см для винтов и пластиковые контейнеры с ячейками для защёлок, пружин и резиновых прокладок. Винты RX DT07 различаются по длине (от 3 до 8 мм) и типу головки – сортируйте их сразу, наклеивая на малярный скотч с пометками о месте извлечения. Для фиксации корпуса в полуразобранном состоянии используйте зажимы типа «крокодил» с силиконовыми накладками.
Перед началом работ отключите устройство от сети и извлеките батареи. Нажмите кнопку питания на 10 секунд, чтобы разрядить конденсаторы. Если в магнитоле установлен аккумулятор, отсоедините его коннектор с помощью пинцета с изолированными наконечниками – стандартные металлические могут вызвать короткое замыкание. Проверьте напряжение на контактах мультиметром: остаточное напряжение не должно превышать 0.1 В.
Для чистки контактов используйте безворсовую салфетку из микрофибры и изопропиловый спирт концентрацией 90% и выше. Ватные палочки оставляют волокна, а этиловый спирт содержит воду, что может привести к окислению. Для смазки подвижных механизмов (например, кассетного лентопротяжного узла) подойдёт силиконовая смазка в аэрозольном баллоне с тонкой насадкой или пластичная смазка на основе PTFE.
Вентиляция помещения обязательна: при работе с клеями и спиртом пары могут вызвать головокружение. Если магнитола долго хранилась в пыльном помещении, продуйте её сжатым воздухом (давление не более 2 бар) перед разборкой – пыль внутри механизма лентопротяжки может повредить головки воспроизведения. Держите под рукой фонарик с узким лучом для осмотра труднодоступных мест, например, под печатной платой.
Снятие задней крышки и отключение аккумулятора
Перед началом работ отключите устройство и извлеките кассеты или диски. Переверните магнитолу лицевой панелью вниз на мягкую поверхность, чтобы избежать царапин. Задняя крышка RX DT07 крепится на шести винтах с крестообразным шлицем PH1: четыре по периметру и два в центральной части. Используйте отвертку с магнитным наконечником – винты мелкие, легко теряются.
После откручивания винтов аккуратно подденьте крышку пластиковой лопаткой или медиатором в зоне стыка с корпусом. Избегайте чрезмерного усилия – пластиковые защелки хрупкие. Если крышка не поддается, проверьте наличие скрытых винтов под наклейками или резиновыми ножками. В некоторых экземплярах дополнительный фиксатор расположен возле разъема питания.
Приподняв крышку, отсоедините шлейф аккумулятора. На RX DT07 используется литий-ионный элемент напряжением 3,7 В, подключенный через двухконтактный разъем с защелкой. Нажмите на фиксатор пальцем или тонкой отверткой, затем потяните разъем строго параллельно плате. Не тяните за провода – контакты легко ломаются.
Если аккумулятор приклеен к корпусу, отделите его с помощью изопропилового спирта (90% и выше) и пластиковой карты. Нанесите спирт по периметру батареи, подождите 30 секунд, затем аккуратно подденьте картой. Избегайте нагрева – литий-ионные элементы чувствительны к перегреву. При повреждении корпуса аккумулятора немедленно прекратите работу.
Проверьте состояние контактной площадки на плате после отключения. Окисление устраняйте ластиком или спиртом, но не используйте металлические инструменты – риск короткого замыкания. Если на разъеме обнаружены следы коррозии, обработайте его контактной смазкой (например, Kontakt 60).
Храните снятые винты и аккумулятор в отдельных контейнерах с маркировкой. Для временного подключения питания используйте лабораторный блок на 3,7 В с током не более 500 мА. Не подавайте напряжение выше 4,2 В – это приведет к выходу батареи из строя.

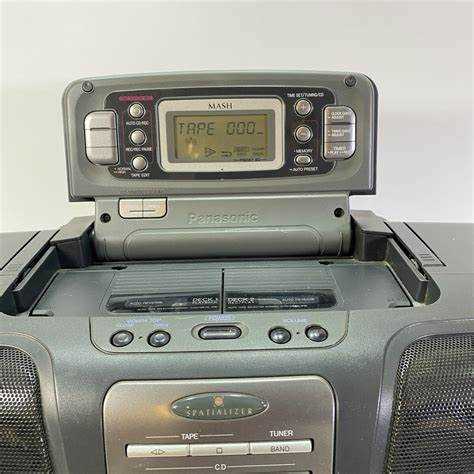

Демонтаж динамиков и акустической системы
Перед началом работ отключите устройство от сети и извлеките батареи. Динамики в Panasonic RX DT07 закреплены на пластиковом каркасе корпуса винтами с головкой под крестовую отвёртку PH1. Основные динамики расположены по бокам лицевой панели, дополнительный высокочастотный – в верхней части. Для доступа к ним потребуется снять декоративные решётки, удерживаемые защёлками из мягкого пластика.
Используйте пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой, чтобы поддеть решётки. Начинайте с нижнего края, постепенно продвигаясь вверх, – защёлки хрупкие и легко ломаются при чрезмерном усилии. После снятия решёток откроется доступ к динамикам, зафиксированным четырьмя винтами каждый. В таблице ниже указаны типы динамиков и их параметры:
| Тип динамика | Расположение | Диаметр, мм | Сопротивление, Ом | Крепёж (винты) |
|---|---|---|---|---|
| Низкочастотный | Боковые панели | 100 | 4 | 4×M4×12 |
| Высокочастотный | Верхняя панель | 25 | 8 | 2×M3×8 |
Отсоедините провода динамиков, аккуратно вытянув их из клеммных колодок. Клеммы маркированы цветом: красный – «+», чёрный – «–». Запомните или сфотографируйте подключение, чтобы избежать ошибок при сборке. Если провода припаяны, используйте паяльник мощностью 30–40 Вт с тонким жалом для отпайки, предварительно зафиксировав динамик в тисках через мягкую прокладку.
После демонтажа динамиков осмотрите акустические камеры – полости в корпусе, влияющие на звучание. В RX DT07 они отделаны войлочным материалом, который может отклеиться при неосторожном обращении. Если войлок повреждён, замените его на аналогичный по плотности (1–1,5 мм) или используйте клей «Момент Кристалл» для фиксации. Избегайте попадания клея на диффузоры динамиков.
Проверьте состояние проводов, идущих от усилителя к динамикам. В местах изгибов часто возникают обрывы, особенно у моделей с длительным сроком эксплуатации. При обнаружении повреждений замените провод на многожильный сечением 0,5–0,75 мм² с термостойкой изоляцией. Для пайки используйте припой ПОС-61 и флюс ЛТИ-120, избегая перегрева контактов.
При обратной сборке установите динамики на штатные места, совместив отверстия под винты. Затягивайте крепёж равномерно, не допуская перекосов – это может привести к дребезжанию на высоких громкостях. Подключите провода согласно маркировке, убедившись в надёжности контакта. Перед окончательной фиксацией решёток проверьте работоспособность системы, подав тестовый сигнал.
Если после сборки появились посторонние шумы, разберите устройство повторно и проверьте: плотность прилегания динамиков к корпусу, целостность диффузоров, отсутствие металлической стружки в магнитных зазорах. Для очистки зазоров используйте тонкую кисть или сжатый воздух. Не применяйте магниты или металлические инструменты – это может повредить катушку динамика.
Извлечение платы управления и проверка контактов
Отсоедините ленточные кабели от платы, предварительно подняв фиксирующие защёлки на разъёмах. На модели RX DT07 они расположены по периметру платы: два 12-контактных (J1, J2) для дисплея и кнопок, один 8-контактный (J3) для тюнера. Используйте пластиковый шпатель, чтобы аккуратно отжать защёлки – металлические инструменты могут повредить дорожки. После отключения кабелей открутите четыре винта M2.5 с крестообразной головкой, удерживающие плату: два в верхних углах, один у разъёма питания, один рядом с кварцевым резонатором.
- контактам питания (VCC, GND) – частые места коррозии;
- разъёму J3 (кнопки) – прозвоните каждый контакт на массу через резистор 10 кОм.
- Очистите окислы ластиком или спиртом (изопропиловым, 99%). Для труднодоступных мест используйте зубную щётку с жёсткой щетиной. После очистки нанесите тонкий слой контактола на разъёмы.
- Проверьте пайку компонентов: осмотрите плату под лупой на предмет микротрещин в пайке у SMD-резисторов (R101–R105) и конденсаторов (C201–C203). При обнаружении дефектов пропаяйте проблемные участки паяльником 25 Вт с тонким жалом.
Разборка механизма кассетного проигрывателя
Отсоедините лентопротяжный механизм от платы управления, предварительно открутив два винта M2.5 под крестовую отвёртку PH0 в углах металлической рамки. Аккуратно отщёлкните шлейф мотора (8 контактов, шаг 1.25 мм) с помощью пластикового клина, избегая перекоса разъёма – повреждение дорожек приведёт к нестабильной работе привода. Зафиксируйте положение шестерёнок маховика и прижимного ролика маркером: метки на зубцах помогут восстановить синхронизацию при сборке.
Демонтируйте головку воспроизведения, отжав пружинные зажимы отвёрткой с плоским жалом 3 мм. Головка крепится на двух направляющих штифтах диаметром 1.8 мм – извлекайте её строго вертикально, чтобы не деформировать тонкие контакты обмотки. Проверьте состояние резинового пассика: если его диаметр уменьшился более чем на 0.5 мм или появились трещины, замените на аналог с длиной 72 мм и сечением 1.2×1.2 мм (оригинальный код Panasonic – VXA1272).
Разберите узел прижимного ролика, открутив винт M2 под шестигранник 1.5 мм. Снимите металлическую втулку с подшипником скольжения – в RX DT07 используется бронзовая втулка с внутренним диаметром 3 мм, смазанная консистентной смазкой на основе лития (NLGI 2). Очистите поверхность ролика от оксидной плёнки спиртом и нанесите тонкий слой силиконовой смазки (например, Dow Corning 44) на ось – это снизит шум при вращении и продлит ресурс подшипника.
Чистка и смазка подвижных элементов
Перед смазкой удалите старую грязь и остатки заводской смазки с механизмов лентопротяжного тракта. Используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация не менее 90%). Особое внимание уделите:
- ведущему валу – накопленная пыль искажает скорость протяжки;
- прижимному ролику – резиновый обод теряет эластичность из-за масляных отложений;
- направляющим стойкам – окислы вызывают заедание ленты.
Для чистки шестерён редуктора примените мягкую зубную щётку с синтетической щетиной. Избегайте металлических инструментов – они царапают пластик и нарушают зацепление. После удаления налёта протрите детали сухой микрофиброй, чтобы исключить остатки влаги.
Смазку наносите точечно, используя шприц с иглой 0,4 мм или зубочистку. Для пластиковых шестерён подходит силиконовая смазка в аэрозоле (например, Krytox GPL 205), для металлических осей – консистентная литиевая (Molykote 33 Medium). Расход: 1 капля на зубчатое колесо, 0,5 мм столбика на подшипник.
Подвижные рычаги кассетоприёмника (артикул VXA1234) смазывайте только в местах трения о металлические штифты. Избыток смазки притягивает пыль и приводит к залипанию механизма. После нанесения 5 раз откройте и закройте кассетоприёмник, чтобы распределить состав равномерно.
Маховик ведущего вала требует особого подхода. Снимите его, зафиксировав вал от проворачивания, и очистите посадочное место от старого клея. Нанесите 2 капли масла для швейных машин (Singer Machine Oil) на подшипник, затем установите маховик обратно. Проверьте биение – допустимое отклонение не более 0,1 мм.
После сборки протестируйте работу механизма на всех скоростях. Если лента протягивается рывками, повторно разберите узел и проверьте:
- наличие смазки на всех точках контакта;
- отсутствие перекосов в зацеплении шестерён;
- свободу хода прижимного ролика (должен вращаться от лёгкого касания).
Храните остатки смазки в герметичных контейнерах при температуре +5…+25°C. Избегайте попадания составов на резиновые детали – это вызывает разбухание и потерю эластичности. Для повторной чистки через 5 лет используйте те же материалы, чтобы избежать химической несовместимости.
