Что такое суппорт в автомобиле

Суппорт – ключевой элемент тормозной системы дисковых механизмов, отвечающий за прижим колодок к диску. В современных автомобилях применяются два типа конструкций: плавающие (однопоршневые) и фиксированные (многопоршневые). Первые дешевле в производстве и проще в обслуживании, вторые обеспечивают более равномерное распределение усилия и используются в спортивных и премиальных моделях.

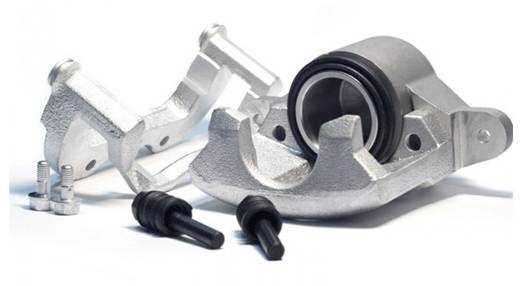

Основные компоненты суппорта: корпус, поршень (или несколько), направляющие пальцы, уплотнительные манжеты и пыльники. Корпус изготавливается из чугуна или алюминиевого сплава – последний легче, но менее устойчив к высоким температурам. Поршень, как правило, стальной с хромированным покрытием, а направляющие пальцы требуют регулярной смазки специальными составами на основе меди или молибдена.

Неисправности суппорта проявляются в виде неравномерного износа колодок, увода автомобиля при торможении или скрипа/визга. Чаще всего выходят из строя пыльники (разрыв приводит к коррозии поршня) и направляющие (закисание вызывает перекос колодок). Диагностика включает проверку подвижности поршня, состояния манжет и отсутствия течей тормозной жидкости.

Обслуживание суппорта требует замены пыльников и манжет каждые 60–80 тыс. км, а также смазки направляющих при каждой смене колодок. При ремонте рекомендуется использовать ремкомплекты от производителя – универсальные аналоги часто не обеспечивают должной герметичности. Для тяжелых условий эксплуатации (городской цикл, горная местность) интервал обслуживания сокращают до 40–50 тыс. км.

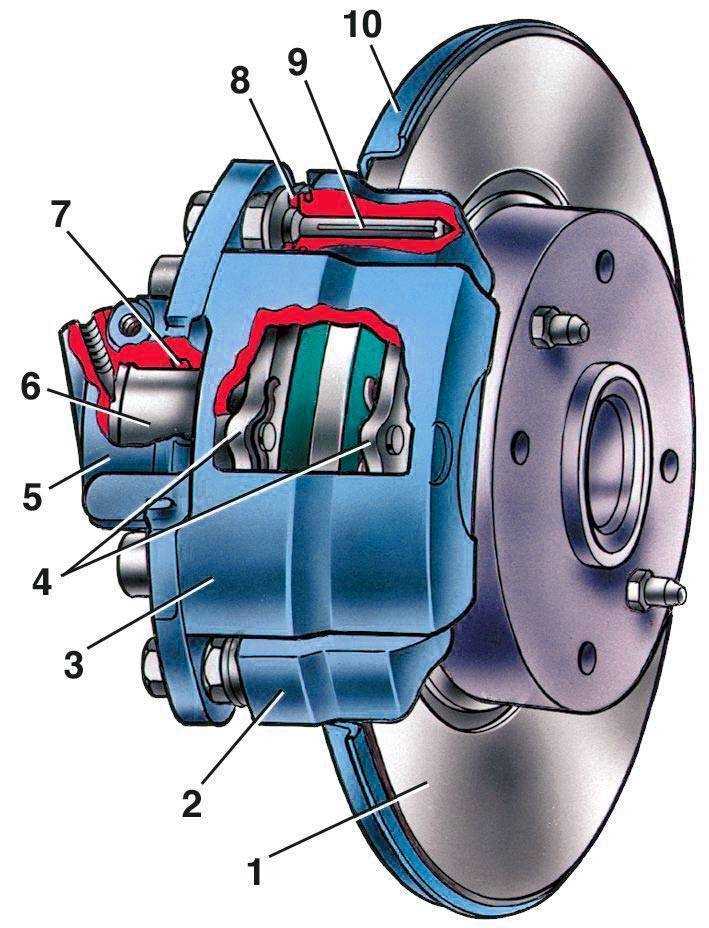

Суппорт в автомобиле: устройство и назначение

Суппорт – ключевой элемент дисковых тормозных систем, обеспечивающий прижим колодок к тормозному диску для замедления или остановки автомобиля. Конструктивно состоит из корпуса (обычно из алюминиевого сплава или чугуна), поршней (один или несколько, диаметром от 38 до 60 мм в зависимости от модели), направляющих пальцев и уплотнительных манжет. В плавающих суппортах корпус перемещается по направляющим, в фиксированных – поршни расположены симметрично с обеих сторон диска. Материал колодок (керамика, металлокерамика, органика) напрямую влияет на ресурс суппорта: абразивные составы ускоряют износ направляющих и поршней.

Работа суппорта основана на гидравлическом принципе: при нажатии на педаль тормоза тормозная жидкость под давлением (до 180 бар) перемещает поршень, который прижимает колодку к диску. Температурный режим критичен – при перегреве (свыше 500°C) возможна деформация корпуса или закипание жидкости. Для отвода тепла в современных суппортах применяют вентиляционные каналы и термостойкие смазки (например, на основе молибдена или меди) для направляющих. Регулярная проверка состояния пыльников (раз в 20–30 тыс. км) предотвращает коррозию поршней и заклинивание механизма.

Признаки неисправности суппорта: неравномерный износ колодок (разница более 3 мм), скрип или визг при торможении, увод автомобиля в сторону, повышенный расход тормозной жидкости. Для диагностики измеряют толщину диска (минимально допустимая – 16–22 мм для большинства моделей) и проверяют ход поршня (должен возвращаться в исходное положение после отпускания педали). При замене суппорта обязательна прокачка системы для удаления воздуха – даже 1% воздуха в контуре снижает эффективность торможения на 30–40%. Использование ремкомплектов (включают манжеты, пыльники, направляющие) продлевает срок службы на 50–70 тыс. км.

Из каких деталей состоит тормозной суппорт и их функции

Поршни – ключевые исполнительные детали, передающие усилие от тормозной жидкости на колодки. Изготавливаются из стали или алюминия с антикоррозийным покрытием, диаметр варьируется от 38 до 60 мм в зависимости от модели автомобиля. Для предотвращения заклинивания поршни оснащаются резиновыми манжетами, которые возвращают их в исходное положение после снятия давления. В многопоршневых суппортах поршни могут иметь разный диаметр для оптимизации распределения нагрузки.

Направляющие пальцы обеспечивают подвижность плавающего суппорта, позволяя ему смещаться параллельно диску. Изготавливаются из нержавеющей стали с тефлоновым или резиновым покрытием для снижения трения. Неисправность направляющих приводит к неравномерному износу колодок и вибрациям при торможении. Рекомендуется смазывать их высокотемпературной смазкой (например, на основе молибдена) каждые 20–30 тыс. км пробега.

Уплотнительные кольца и пыльники защищают внутренние полости суппорта от влаги и грязи. Резиновые манжеты поршней создают герметичность гидравлической системы, а пыльники направляющих предотвращают попадание абразивных частиц. При повреждении пыльников срок службы суппорта сокращается в 2–3 раза из-за коррозии и заклинивания подвижных частей. Замена уплотнителей требуется при каждом демонтаже поршней.

Тормозные колодки – расходный элемент, но их крепление и механизм прижима интегрированы в суппорт. Колодки фиксируются пружинными скобами или болтами, а в некоторых моделях используются противоскрипные пластины для снижения шума. Прижимное усилие регулируется автоматически за счёт упругости манжет поршней, компенсируя износ фрикционного материала. Критический износ колодок (менее 2 мм) приводит к повреждению поршней и диска.

Как работает суппорт при нажатии на педаль тормоза

При нажатии на педаль тормоза в главном тормозном цилиндре создаётся гидравлическое давление, которое по магистралям передаётся к суппорту. Давление жидкости воздействует на поршень (или поршни) внутри суппорта, заставляя его выдвигаться. Поршень, в свою очередь, прижимает тормозные колодки к поверхности тормозного диска с силой, пропорциональной приложенному усилию на педали. Для эффективного срабатывания давление в системе может достигать 50–100 бар в зависимости от конструкции автомобиля и типа тормозов.

Суппорт фиксируется на поворотном кулаке или скобе подвески, обеспечивая точное позиционирование колодок относительно диска. В плавающих суппортах поршень давит только на одну колодку, а вторая прижимается за счёт реактивного движения корпуса суппорта по направляющим. В фиксированных суппортах поршни расположены с обеих сторон диска и работают синхронно. Направляющие пальцы суппорта должны быть смазаны специальной высокотемпературной смазкой (например, на основе молибдена или меди), чтобы исключить заклинивание и неравномерный износ колодок.

• Тормозная жидкость под давлением поступает в рабочий цилиндр суппорта через штуцер, соединённый с тормозной магистралью.
• Поршень, уплотнённый резиновым манжетом, перемещается наружу, преодолевая сопротивление возвратной пружины (если она предусмотрена конструкцией).
• Колодки прижимаются к диску, создавая трение, которое замедляет вращение колеса. Коэффициент трения фрикционного материала колодок обычно составляет 0,35–0,45.
• После отпускания педали давление в системе падает, и поршень частично возвращается в исходное положение за счёт упругости манжета, обеспечивая минимальный зазор между колодками и диском (0,1–0,2 мм).

Неисправности в работе суппорта приводят к снижению эффективности торможения или неравномерному износу колодок. Основные проблемы: закисание направляющих пальцев (увеличивает усилие на педали на 20–30%), течь манжетов поршня (снижает давление в контуре), коррозия поршня (вызывает его заклинивание). Для диагностики проверяют подвижность суппорта на направляющих, целостность пыльников и отсутствие следов жидкости на корпусе. При замене колодок рекомендуется очищать поршень и направляющие от старой смазки и продуктов износа, а также проверять состояние тормозного диска (допустимое биение – не более 0,05 мм).

Основные признаки неисправности суппорта и способы диагностики

Первый и наиболее очевидный симптом – неравномерный износ тормозных колодок. Если внутренняя колодка стирается быстрее внешней или наоборот, это указывает на заедание поршня суппорта или направляющих. Разница в толщине более 2–3 мм между колодками одной оси – повод для проверки. Измеряйте остаточную толщину штангенциркулем, сравнивая данные с заводскими допусками (обычно не менее 2–3 мм для большинства автомобилей).

Скрип или скрежет при торможении часто возникает из-за перекоса колодок, вызванного деформацией суппорта или коррозией направляющих. Проверьте свободу хода колодок: поддомкратьте колесо, снимите его и попробуйте сдвинуть колодки рукой. Если движение затруднено, очистите направляющие и нанесите специальную смазку (например, ATE Plastilube). Избегайте универсальных смазок – они разлагаются при высоких температурах.

Увод автомобиля в сторону при торможении сигнализирует о неравномерном срабатывании суппортов. Причина – заклинивание поршня или направляющих на одной из сторон. Диагностируйте проблему на ровной площадке: разгонитесь до 30–40 км/ч и плавно нажмите на педаль тормоза. Если машину тянет влево – неисправен правый суппорт, и наоборот. Для точной локализации поднимите автомобиль на подъемнике и проверьте температуру дисков после поездки: горячий диск указывает на заедающий суппорт.

Повышенный расход тормозной жидкости без видимых утечек – признак износа манжет поршня суппорта. Жидкость просачивается в полость за поршнем и сгорает при нагреве, оставляя маслянистый налет на внутренней стороне колесного диска. Проверьте уровень в бачке: если он падает быстрее, чем на 5–10 мм за месяц, демонтируйте суппорт и осмотрите поршень на предмет коррозии или задиров. Замените манжеты комплектом, даже если повреждена только одна.

Вибрация педали тормоза или руля при торможении на высоких скоростях (80+ км/ч) часто связана с деформацией скобы суппорта. Это происходит из-за перегрева при агрессивном стиле вождения или использовании некачественных колодок. Измерьте биение диска индикатором часового типа: допустимое значение – не более 0,05 мм. Если биение превышает норму, замените диск и проверьте геометрию скобы суппорта на специальном стенде.

Заедание поршня суппорта проявляется в виде постоянного подтормаживания колеса. После поездки потрогайте диск рукой: если он горячий, а остальные холодные, поршень не возвращается в исходное положение. Причина – коррозия или загрязнение рабочей поверхности цилиндра. Разберите суппорт, очистите поршень и цилиндр от ржавчины с помощью мелкозернистой наждачной бумаги (зерно 1000–1500), затем смажьте манжеты тормозной жидкостью перед установкой.

Трещины на пыльниках направляющих суппорта приводят к попаданию грязи и влаги, вызывая коррозию. Осмотрите пыльники визуально: даже микроразрывы требуют замены. Проверьте люфт направляющих, покачав суппорт рукой – допустимое смещение не более 0,1–0,2 мм. При обнаружении люфта замените направляющие и пыльники комплектом, используя оригинальные детали или аналоги от проверенных производителей (например, TRW или Febi).

Течь тормозной жидкости из-под штуцера прокачки или соединений суппорта – критический дефект. Даже небольшое подтекание снижает эффективность торможения и приводит к завоздушиванию системы. Проверьте герметичность, нажав на педаль тормоза с усилием 50–70 кг и удерживая 10–15 секунд. Если педаль медленно проваливается, замените суппорт в сборе или ремкомплект, включая уплотнительные кольца. После ремонта обязательно прокачайте систему, соблюдая последовательность: заднее правое – переднее левое – заднее левое – переднее правое.

Пошаговая замена тормозных колодок и обслуживание суппорта

Перед началом работ подготовьте инструменты: динамометрический ключ (момент затяжки 25–35 Н·м для направляющих), шестигранник на 7 мм или Torx T30 (для болтов суппорта), щетку по металлу, смазку для направляющих (например, Permatex 24110), ремкомплект суппорта (если требуется), домкрат и противооткатные упоры. Поднимите автомобиль, зафиксируйте на подставках и снимите колесо. Проверьте состояние тормозного диска: минимальная толщина указана на его кромке (обычно 19–22 мм для легковых авто).

Открутите нижний болт крепления суппорта, удерживая направляющую ключом на 17 мм. Поднимите суппорт вверх, не допуская провисания на шланге. Извлеките старые колодки, запомнив их расположение (внутренняя и внешняя). Осмотрите поршень: если он не утапливается, используйте специальный инструмент (Lisle 25800) или струбцину с деревянной проставкой. Не давите на педаль тормоза при снятом суппорте – поршень выйдет из цилиндра.

• Очистите направляющие суппорта от старой смазки и ржавчины щеткой и наждачной бумагой (зерно 400). Проверьте их на износ: диаметр должен соответствовать заводским допускам (например, 10,0–10,1 мм для большинства моделей).
• Нанесите тонкий слой высокотемпературной смазки на направляющие и их посадочные места. Избегайте попадания смазки на фрикционные поверхности колодок и диска.
• Проверьте пыльники направляющих на трещины. При повреждениях замените их из ремкомплекта (артикул зависит от модели, например, TRW PFK100).

Установите новые колодки, предварительно нанеся противоскрипную пасту (ATE 03.9902-1001.2) на обратную сторону пластин. Вдавите поршень до упора, вращая его по часовой стрелке (для систем с винтовым механизмом). Убедитесь, что поршень вошел равномерно – перекос приведет к неравномерному износу колодок. Для систем с электронным стояночным тормозом используйте диагностический сканер для активации режима обслуживания.

Опустите суппорт на место, затяните болты крепления с моментом 28–32 Н·м. Проверьте свободное перемещение суппорта вдоль направляющих – заедания недопустимы. Установите колесо, опустите автомобиль и прокачайте тормоза: нажмите педаль 5–6 раз до появления сопротивления. Проверьте уровень тормозной жидкости в бачке (не доливайте выше отметки MAX).

Первые 200 км избегайте резких торможений: колодки должны притереться к диску. Контролируйте температуру суппорта после поездки – чрезмерный нагрев (свыше 150°C) указывает на заедание направляющих или поршня. При появлении скрипа проверьте наличие противоскрипных пластин и равномерность износа колодок.

Обслуживание суппорта включает замену тормозной жидкости каждые 2 года или 40 000 км. Используйте жидкость класса DOT 4 или выше (например, Castrol React Performance). При прокачке системы следите за отсутствием пузырьков воздуха в шланге. Если суппорт подтекает, замените манжеты поршня (ремкомплект Seal Kit ATE 03.0137-0311.2).

Для продления ресурса суппорта регулярно проверяйте пыльники поршня и направляющих. При появлении трещин или разрывов замените их немедленно – попадание грязи вызывает коррозию и заклинивание. Смазывайте механизм стояночного тормоза (если суппорт им оснащен) графитовой смазкой (Molykote G-N Plus). Храните снятые суппорты в вертикальном положении, закрыв отверстия заглушками, чтобы избежать попадания влаги.
