Ротор – ключевой элемент синхронных и асинхронных генераторов, определяющий эффективность преобразования механической энергии в электрическую. В синхронных машинах он выполняет функцию возбуждения магнитного поля, а в асинхронных – создает вращающееся поле за счет взаимодействия с обмотками статора. Конструкция ротора зависит от типа генератора: явнополюсные роторы используются в низкооборотных агрегатах (гидрогенераторы), а неявнополюсные – в высокоскоростных (турбогенераторы).
В синхронных генераторах ротор состоит из магнитопровода, обмотки возбуждения и контактных колец. Магнитопровод изготавливается из электротехнической стали с высокой магнитной проницаемостью, а обмотка возбуждения – из медного провода с изоляцией, выдерживающей температуры до 180–200°C. Ток возбуждения подается через щетки и контактные кольца, создавая постоянное магнитное поле. Для турбогенераторов мощностью свыше 100 МВт применяют безщеточные системы возбуждения с вращающимися выпрямителями, исключающими механический износ.
Принцип работы ротора основан на законе электромагнитной индукции: при вращении магнитное поле ротора пересекает обмотки статора, индуцируя в них ЭДС. В синхронных генераторах частота выходного напряжения жестко связана с частотой вращения ротора (f = p·n/60, где p – число пар полюсов, n – обороты в минуту). Для стабилизации напряжения при изменении нагрузки используют автоматические регуляторы возбуждения (АРВ), корректирующие ток в обмотке ротора с точностью до 0,5%.
Критические параметры ротора – механическая прочность, теплостойкость изоляции и балансировка. Допустимый дисбаланс для роторов турбогенераторов не должен превышать 0,5 г·мм/кг, иначе возникают вибрации, разрушающие подшипники и фундамент. Для защиты от перегрева обмотки ротора оснащают термодатчиками (термопарами или терморезисторами), отключающими генератор при превышении температуры на 10–15% от номинальной. В высоковольтных генераторах (6–24 кВ) особое внимание уделяют изоляции лобовых частей обмотки, где напряженность электрического поля достигает 3–5 кВ/мм.

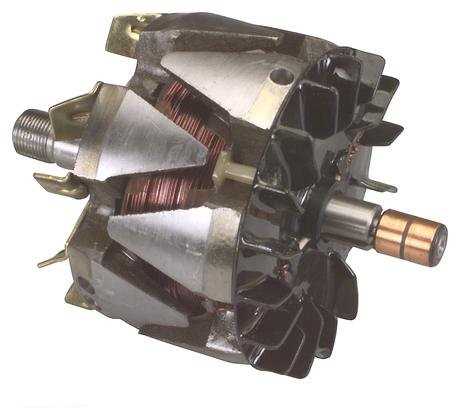

Ротор генератора: устройство и принцип работы
Ротор – вращающаяся часть генератора, преобразующая механическую энергию в электромагнитное поле. В синхронных генераторах применяют два типа роторов: явнополюсные и неявнополюсные. Явнополюсные используются в низкооборотных машинах (гидрогенераторы, дизель-генераторы) с частотой вращения до 1500 об/мин, где полюса выступают наружу. Неявнополюсные роторы характерны для высокооборотных турбогенераторов (3000 об/мин и выше), где обмотка возбуждения укладывается в пазы цилиндрического сердечника.
Сердечник ротора изготавливают из электротехнической стали толщиной 0,35–0,5 мм с высокой магнитной проницаемостью и низкими потерями на вихревые токи. Для неявнополюсных роторов применяют цельнокованые заготовки из легированной стали (например, 25ХН3МФА), выдерживающие центробежные нагрузки до 500 МПа. В явнополюсных конструкциях полюса крепятся к ободу болтами или шпильками, а демпферная обмотка из медных стержней снижает колебания напряжения при несимметричных нагрузках.
Обмотка возбуждения ротора питается постоянным током через контактные кольца и щётки (в классических конструкциях) или бесщёточные системы возбуждения с вращающимися выпрямителями. Ток возбуждения для турбогенераторов мощностью 100–300 МВт составляет 1,5–3 кА при напряжении 200–400 В. В гидрогенераторах ток достигает 5–8 кА из-за большего числа полюсов. Изоляция обмотки выполняется из стеклослюдинитовой ленты с термореактивным связующим, выдерживающей температуру до 180°C (класс F).
Критическая частота вращения ротора – параметр, определяющий его динамическую устойчивость. Для турбогенераторов она должна превышать рабочую частоту на 20–30% (например, 3600–3900 об/мин для 3000 об/мин). Расчёт ведётся по формуле: nкр = (60/2π)√(k/m), где k – жёсткость вала, m – масса ротора. Превышение критической частоты приводит к резонансным колебаниям и разрушению подшипниковых узлов.
Охлаждение ротора – ключевой фактор, ограничивающий мощность генератора. В турбогенераторах применяют водородное охлаждение под давлением 0,3–0,5 МПа с расходом до 20 м³/с. Водород имеет теплопроводность в 7 раз выше воздуха и снижает вентиляционные потери на 80%. Для отвода тепла от обмотки используют каналы в пазах или полые проводники с циркуляцией дистиллированной воды. Температура обмотки не должна превышать 130°C (класс B) во избежание деградации изоляции.
Балансировка ротора проводится на специальных станках с точностью до 0,5 г·мм для турбогенераторов и 2–5 г·мм для гидрогенераторов. Дисбаланс вызывает вибрации, сокращающие ресурс подшипников и фундамента. При балансировке используют корректирующие грузы из свинца или стали, закрепляемые в пазах обода. Для высокооборотных роторов применяют динамическую балансировку в двух плоскостях с частотой вращения до 1,2·nном.
Подшипниковые узлы ротора воспринимают радиальные и осевые нагрузки. В турбогенераторах используют сегментные подшипники скольжения с баббитовой заливкой (сплав SnSb11Cu6), работающие при удельных нагрузках до 3 МПа. Для гидрогенераторов характерны подшипники с самоустанавливающимися вкладышами и масляным клином толщиной 0,1–0,3 мм. Температура масла на выходе не должна превышать 65°C, а перепад давления – 0,05 МПа. В современных конструкциях внедряют магнитные подшипники с активным управлением, исключающие механический контакт.
Диагностика состояния ротора включает контроль вибраций, температуры обмотки и подшипников, а также анализ частичных разрядов в изоляции. Допустимый уровень вибрации для турбогенераторов – не более 50 мкм (среднеквадратичное значение) на частоте 50 Гц. Превышение на 20% сигнализирует о необходимости ревизии. Для мониторинга используют датчики вихревых токов и термопары, интегрированные в систему SCADA. Периодичность осмотров: 1 раз в 4 года для турбогенераторов, 1 раз в 6 лет для гидрогенераторов.
Основные компоненты ротора и их назначение
Обмотка возбуждения – ключевой элемент ротора, создающий магнитное поле. Выполняется из медного провода с эмалевой изоляцией, уложенного в пазы сердечника. Ток возбуждения (обычно 50–500 А в зависимости от мощности генератора) подаётся через контактные кольца и щётки. Для снижения потерь на вихревые токи обмотку часто разделяют на параллельные ветви, а изоляция выдерживает температуры до 200°C. Недостаточная плотность тока приводит к снижению КПД, избыточная – к перегреву и деградации изоляции.
Сердечник ротора изготавливается из цельной поковки электротехнической стали с высокой магнитной проницаемостью (например, марки 27ХН3М2ФА). Его назначение – концентрация магнитного потока и обеспечение механической прочности при частотах вращения до 3000 об/мин (для двухполюсных генераторов). Пазы под обмотку фрезеруются с точностью ±0,05 мм, а поверхность шлифуется для минимизации воздушного зазора. При проектировании учитывают динамические нагрузки: центробежные силы на обмотку могут достигать 10 000 Н на 1 кг массы.
Контактные кольца и щётки передают ток возбуждения на вращающуюся обмотку. Кольца изготавливают из бронзы или стали с серебряным покрытием (толщина 0,1–0,3 мм) для снижения переходного сопротивления. Щётки – из электрографита или металлографита с удельным сопротивлением 5–50 мкОм·м. Критическая скорость износа щёток – 0,1 мм на 1000 часов работы; превышение этого показателя требует проверки давления пружин (оптимально 15–25 кПа) и чистоты поверхности колец. Загрязнение колец угольной пылью увеличивает потери на 3–7%.
Вал ротора воспринимает крутящий момент и динамические нагрузки. Диаметр вала рассчитывается по формуле d = √(16·Mкр / (π·[τ])), где Mкр – крутящий момент, [τ] – допускаемое напряжение (для легированных сталей 100–150 МПа). В местах посадки подшипников и сердечника предусматривают галтели радиусом 5–10 мм для снижения концентрации напряжений. Биение вала не должно превышать 0,02 мм на метр длины; превышение приводит к вибрациям и разрушению подшипников. Для высокооборотных генераторов вал балансируют динамически с точностью до 0,5 г·см.
Как магнитное поле ротора взаимодействует со статором
Магнитное поле ротора, создаваемое постоянными магнитами или обмотками возбуждения, формирует переменный магнитный поток в зазоре между ротором и статором. При вращении ротора с частотой, например, 1500 об/мин (для 4-полюсной машины на 50 Гц), этот поток пересекает обмотки статора, индуцируя в них ЭДС согласно закону Фарадея. Амплитуда индуцированного напряжения зависит от магнитной индукции в зазоре (обычно 0,8–1,2 Тл), числа витков обмотки статора и скорости изменения потока. Для синхронных генераторов частота выходного напряжения строго связана с частотой вращения: f = p·n/60, где p – число пар полюсов, n – обороты в минуту.
Взаимодействие поля ротора со статором определяет не только генерацию напряжения, но и электромагнитный момент. При нагрузке генератора ток в обмотках статора создает собственное магнитное поле, которое, согласно правилу Ленца, противодействует вращению ротора. Этот момент сопротивления компенсируется механической мощностью приводного двигателя. Для минимизации потерь и искажений формы напряжения зазор между ротором и статором выбирают минимально возможным (0,5–2 мм для машин мощностью до 100 кВт), а форму полюсов ротора оптимизируют для синусоидального распределения индукции.
В асинхронных генераторах ротор с короткозамкнутой обмоткой (беличьей клеткой) создает поле за счет токов, индуцированных полем статора. Здесь взаимодействие носит характер скольжения: ротор вращается медленнее синхронной скорости (на 1–5%), что обеспечивает относительное движение магнитных полей и генерацию момента. Критическое скольжение, при котором момент максимален, зависит от активного сопротивления ротора и индуктивности рассеяния. Для повышения КПД в таких машинах применяют роторы с глубокими пазами или двойной беличьей клеткой, снижающими потери на вихревые токи.
Гармоники магнитного поля ротора – основная причина искажений выходного напряжения. Например, третья гармоника (150 Гц при 50 Гц сети) возникает из-за несинусоидального распределения МДС полюсов. Для ее подавления используют укорочение шага обмотки статора (на 1/3 полюсного деления) или распределение обмотки по нескольким пазам на полюс и фазу. В синхронных генераторах с явнополюсным ротором дополнительно применяют демпферные обмотки, которые гасят высшие гармоники и улучшают динамическую устойчивость при переходных процессах.
Температурный режим ротора напрямую влияет на параметры магнитного поля. Перегрев обмоток возбуждения (допустимый предел – 120–155°C для изоляции класса F) снижает магнитную проницаемость стали и увеличивает сопротивление меди, что ведет к падению индукции в зазоре. Для контроля используют термодатчики, встроенные в пазы ротора, или косвенные методы, например, измерение тока возбуждения и температуры охлаждающего воздуха. В высокоскоростных генераторах (свыше 3000 об/мин) дополнительно учитывают центробежные силы, которые могут деформировать обмотку и смещать магнитный поток.
При проектировании генераторов расчет взаимодействия полей проводят методом конечных элементов (МКЭ) с учетом насыщения стали. Например, в программе ANSYS Maxwell задают кривую намагничивания материала ротора (обычно электротехническая сталь 2212 или 3406), геометрию зазора и параметры обмоток. Результаты моделирования показывают распределение индукции в зазоре, локальные насыщения и гармонический состав поля. На основе этих данных корректируют форму полюсных наконечников или шаг обмотки для достижения требуемых характеристик напряжения и момента.

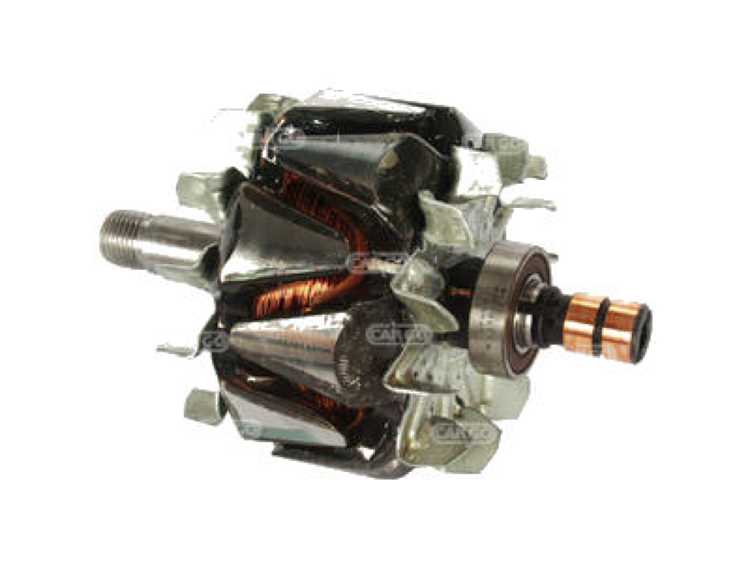

Типы обмоток ротора: отличия и применение
Обмотки ротора генераторов делятся на два основных типа: явнополюсные и неявнополюсные. Выбор зависит от частоты вращения, мощности и условий эксплуатации. Явнополюсные роторы применяются в гидрогенераторах и низкооборотных машинах (до 1500 об/мин), где требуется высокий момент при пуске. Неявнополюсные – в турбогенераторах с частотой вращения 3000 об/мин и выше, где приоритетны компактность и механическая прочность.
Явнополюсные обмотки состоят из отдельных катушек, намотанных на полюса из электротехнической стали. Число полюсов варьируется от 4 до 60, что позволяет регулировать частоту выходного напряжения. Например, для гидрогенераторов с частотой 50 Гц при 125 об/мин требуется 48 полюсов. Обмотка выполняется из медного провода прямоугольного сечения с изоляцией класса F или H, выдерживающей температуры до 180°C.
- Преимущества явнополюсных обмоток:
- Высокий пусковой момент за счет большого числа полюсов.
- Простота ремонта и замены отдельных катушек.
- Эффективное охлаждение благодаря развитой поверхности полюсов.
- Недостатки:
- Ограниченная механическая прочность при высоких оборотах.
- Большие габариты и масса из-за конструкции полюсов.
Неявнополюсные обмотки представляют собой распределенную систему проводников, уложенных в пазы цилиндрического ротора. Используются в турбогенераторах мощностью от 100 МВт и выше. Обмотка выполняется из медных стержней с водяным или водородным охлаждением. Например, в генераторах ТВВ-1000-2У3 применяется непосредственное водяное охлаждение обмотки ротора, что позволяет отводить до 30 кВт/м² тепловой мощности.
Ключевые особенности неявнополюсных обмоток:
- Высокая механическая прочность: ротор выдерживает центробежные нагрузки до 10 000 g при 3000 об/мин.
- Компактность: плотность тока достигает 10–12 А/мм² против 3–5 А/мм² у явнополюсных.
- Сложность изготовления: требуется прецизионная укладка стержней в пазы с зазором не более 0,1 мм.
- Ограниченное число полюсов: обычно 2 или 4, что упрощает конструкцию, но снижает гибкость регулирования частоты.
Для специальных применений используются комбинированные обмотки. Например, в синхронных компенсаторах мощностью до 300 МВАр применяют роторы с демпферной обмоткой, снижающей колебания напряжения при переходных процессах. Демпферная обмотка выполняется из медных или латунных стержней, замкнутых накоротко кольцами, и располагается в пазах полюсных наконечников. Её сопротивление подбирается в диапазоне 0,01–0,05 Ом для эффективного гашения токов обратной последовательности.
При выборе типа обмотки учитывают:
- Режим работы: для базовых нагрузок (ТЭС, АЭС) – неявнополюсные; для пиковых (ГЭС, ГАЭС) – явнополюсные.
- Требования к КПД: неявнополюсные обмотки обеспечивают КПД до 99% за счет меньших потерь в стали.
- Стоимость: явнополюсные роторы на 20–30% дешевле в производстве, но дороже в эксплуатации из-за большего расхода меди.
- Условия охлаждения: при мощности свыше 500 МВт применяют только водяное или водородное охлаждение неявнополюсных обмоток.
Механизм возбуждения ротора: способы и схемы подключения
Возбуждение ротора генератора обеспечивает создание магнитного поля, необходимого для индукции ЭДС в обмотках статора. Основные способы: независимое возбуждение, самовозбуждение и компаундирование. Независимое возбуждение реализуется через отдельный источник постоянного тока (возбудитель), подключаемый к обмотке ротора. Типовые схемы включают использование генератора постоянного тока (ГПТ) или тиристорного преобразователя с регулировкой тока возбуждения в диапазоне 0,5–10 А в зависимости от мощности генератора (до 1000 кВт). Для синхронных машин с высокими требованиями к стабильности напряжения применяют системы с обратной связью по току статора, корректирующие возбуждение с точностью ±1%.
Самовозбуждение основано на остаточном магнетизме ротора и резонансных свойствах цепи возбуждения. В схеме с параллельным самовозбуждением обмотка ротора подключается через выпрямитель к части обмотки статора, обеспечивая начальное намагничивание при пуске. Критическое сопротивление цепи возбуждения для надежного самовозбуждения не должно превышать 0,8–1,2 от сопротивления обмотки ротора при рабочей температуре. В асинхронных генераторах с фазным ротором самовозбуждение достигается подключением конденсаторов к обмотке статора (емкость 50–200 мкФ на 1 кВт мощности), что создает резонансный контур на частоте сети.
Компаундирование сочетает независимое возбуждение и самовозбуждение, компенсируя недостатки обоих методов. В схеме с электромагнитным компаундированием последовательно с обмоткой возбуждения включается трансформатор тока, пропорционально увеличивающий ток возбуждения при росте нагрузки. Коэффициент компаундирования (отношение приращения тока возбуждения к приращению тока статора) выбирается в пределах 0,3–0,7 для стабилизации напряжения при изменении нагрузки от 0 до 100%. Для генераторов мощностью свыше 500 кВт применяют схемы с подмагничиванием дополнительной обмотки возбуждения током нагрузки, что снижает провалы напряжения при пуске двигателей.
Выбор схемы возбуждения определяется требованиями к динамическим характеристикам генератора. Для систем с резкопеременной нагрузкой (например, сварочные агрегаты) предпочтительны тиристорные возбудители с временем реакции 20–50 мс. В стационарных установках с постоянной нагрузкой достаточно схем самовозбуждения с конденсаторами. При проектировании учитывают: температурный коэффициент сопротивления обмотки ротора (0,004 1/°C для меди), допустимое напряжение возбуждения (обычно 24–220 В) и тепловой режим (перегрев обмотки не более 80°C). Для генераторов с частотой вращения свыше 3000 об/мин применяют бесщеточные системы возбуждения с вращающимися выпрямителями, исключающими искрение и снижающими износ.
