Блок питания на 24В – критически важный компонент систем автоматизации, освещения и промышленного оборудования. Его правильное размещение влияет на стабильность работы, срок службы и безопасность. Основные требования: защита от пыли, влаги, перегрева и механических повреждений, а также обеспечение достаточного охлаждения. Рассмотрим оптимальные варианты установки в зависимости от условий эксплуатации.
Внутри электрощита – наиболее распространённый вариант для стационарных систем. Щит обеспечивает защиту от IP40 до IP66, что подходит для большинства промышленных и бытовых задач. При монтаже учитывайте тепловыделение: блок питания мощностью 100–300 Вт требует зазора не менее 20 мм сверху и снизу для естественной конвекции. В щитах с принудительной вентиляцией допускается плотная установка, но температура внутри не должна превышать +50°C. Используйте DIN-рейку для фиксации или крепёжные отверстия на корпусе блока.
На открытых поверхностях – подходит для временных или мобильных решений. Выбирайте блоки с классом защиты не ниже IP65, если установка планируется на улице или во влажных помещениях. Монтируйте устройство на металлическую панель или кронштейн, избегая прямого контакта с горючими материалами. Расстояние до стен или других объектов – минимум 50 мм для свободной циркуляции воздуха. При установке на потолке или вертикальной поверхности ориентируйте вентиляционные отверстия вниз, чтобы предотвратить скопление пыли.
В герметичных боксах – необходимо для агрессивных сред (химические производства, сельское хозяйство). Используйте боксы с классом защиты IP67 или выше, оснащённые кабельными вводами с уплотнителями. Убедитесь, что внутренний объём бокса позволяет разместить блок питания с запасом по теплоотводу. Для мощных моделей (от 500 Вт) предусмотрите дополнительный теплоотвод через радиаторы или термопасту на корпус бокса. Проверяйте герметичность соединений каждые 6 месяцев.
Вблизи нагрузки – сокращает потери напряжения на длинных линиях. Для кабелей сечением 1,5 мм² допустимое расстояние до нагрузки – до 30 м при токе 5 А, для 2,5 мм² – до 50 м. При превышении этих значений используйте блоки питания с регулировкой выходного напряжения или устанавливайте промежуточные усилители сигнала. Избегайте размещения рядом с источниками электромагнитных помех (частотные преобразователи, сварочные аппараты) – минимальное расстояние должно составлять 0,5 м.
При выборе места установки проверяйте соответствие условий эксплуатации паспортным данным блока питания. Несоблюдение требований по температуре, влажности или вибрации снижает ресурс устройства на 30–50%. Для сложных систем рекомендуется проводить тепловой расчёт с учётом всех компонентов в щите или боксе.
Где разместить блок питания 24В: варианты установки
Блок питания 24В можно монтировать в электрощите на DIN-рейку, если его габариты и конструкция это позволяют. Модели с шириной 2–4 модуля (35–70 мм) подходят для стандартных щитов на 12–24 позиции. Перед установкой проверьте соответствие IP-класса условиям эксплуатации: IP20 подходит для сухих помещений, IP44 и выше – для влажных или запылённых зон. Обеспечьте зазор не менее 20 мм по бокам и сверху для вентиляции, особенно если мощность превышает 100 Вт.
Для наружного монтажа используйте герметичные боксы с кабельными вводами PG или M. Подойдут пластиковые корпуса IP65/IP67 с прозрачной крышкой для контроля индикации. Крепите блок на вертикальную поверхность, избегая прямого солнечного света и источников тепла – максимальная рабочая температура большинства моделей не превышает +50°C. При прокладке кабеля применяйте гофру или металлорукав для защиты от механических повреждений.
В промышленных условиях блоки питания часто размещают в шкафах управления на монтажных панелях. Выбирайте модели с крепёжными отверстиями или универсальными кронштейнами. Расстояние до других компонентов должно быть не менее 50 мм для естественной конвекции. При параллельном подключении нескольких блоков используйте диодные сборки или контроллеры для выравнивания нагрузки и предотвращения обратных токов.
Для мобильных систем или временных установок подойдёт настольное размещение с фиксацией на резиновых ножках или двустороннем скотче. Избегайте мест с вибрацией – даже слабые колебания сокращают срок службы конденсаторов. При питании светодиодных лент или низковольтных устройств располагайте блок не дальше 5 метров от нагрузки, чтобы минимизировать падение напряжения на проводах сечением 1,5–2,5 мм².
Как выбрать место для блока питания в шкафу управления
Расположение блока питания 24В в шкафу управления напрямую влияет на тепловой режим, электромагнитную совместимость и удобство обслуживания. Оптимальная зона – нижняя треть шкафа, где температура на 5–7°C ниже, чем в верхней части. Избегайте установки рядом с частотными преобразователями или мощными реле: их работа создает помехи до 150 мВ на выходе БП, что критично для чувствительных контроллеров.
Минимальные расстояния от блока питания до других компонентов:
- 100 мм – до источников тепла (трансформаторы, резисторы);
- 50 мм – до металлических стенок шкафа для естественной конвекции;
- 150 мм – до вентиляторов принудительного охлаждения, если они направлены на БП.
Крепление на DIN-рейку допустимо только для моделей с пассивным охлаждением и мощностью до 150 Вт. Для более мощных блоков используйте монтаж на перфорированную панель с зазором 20–30 мм между задней стенкой БП и поверхностью. Это снижает температуру радиатора на 12–18% за счет улучшенной циркуляции воздуха.
При размещении вблизи кабельных вводов учитывайте радиус изгиба проводов. Для кабелей сечением 2,5 мм² минимальный радиус – 4 диаметра, иначе возрастает риск повреждения изоляции. Блок питания должен находиться не далее 1,5 м от нагрузки, чтобы падение напряжения на линии не превышало 3% (0,72 В для 24В).
В шкафах с высокой плотностью оборудования используйте вертикальное расположение БП. Это экономит до 30% полезной площади и предотвращает «тепловые карманы». Однако при таком монтаже проверяйте механическую устойчивость: вибрация от контакторов может вызвать смещение блока на 1–2 мм за год, что нарушает контакт с DIN-рейкой.
Для блоков питания с активным охлаждением (вентилятором) направление потока воздуха должно совпадать с общим движением воздуха в шкафу. Если вентиляция организована снизу вверх, БП устанавливайте так, чтобы вентилятор работал на выдув. В противном случае эффективность охлаждения падает на 40%.
Избегайте размещения рядом с дверцей шкафа. При открытии дверцы температура в зоне БП может кратковременно повышаться на 8–10°C из-за нарушения конвекции. Если альтернативы нет, используйте теплоизоляционные экраны из алюминиевой фольги с воздушным зазором 10 мм – они снижают теплопередачу на 60%.
Установка блока питания на DIN-рейку: пошаговая инструкция
DIN-рейка – стандартный монтажный профиль шириной 35 мм (тип TH35-7.5), используемый в электрощитах и шкафах автоматики. Перед установкой блока питания проверьте соответствие рейки требованиям ГОСТ Р МЭК 60715-2003. Убедитесь, что толщина металла рейки не менее 1 мм, а длина достаточна для размещения устройства с запасом 10–15 мм по краям.
Подготовьте инструменты: отвёртку с изолированным жалом (PH2 для большинства блоков), мультиметр для проверки напряжения, бокорезы для обрезки кабеля. Отключите питание на вводном автомате. Если блок питания имеет металлический корпус, заземлите его через клемму PE на рейке или шине заземления.
- Снимите защитную крышку с блока питания, если она мешает доступу к крепёжному механизму. У большинства моделей (например, Mean Well LRS-100-24) фиксатор расположен снизу.
- Зацепите верхний выступ блока за верхний край DIN-рейки под углом 30–45°. Надавите на нижнюю часть до щелчка – фиксатор должен защёлкнуться автоматически.
- Проверьте надёжность крепления: потяните блок вниз с усилием 5–7 кг. Если он смещается, повторите установку или замените фиксатор.
Подключите кабели сечением не менее 1,5 мм² для токов до 10 А и 2,5 мм² для 10–20 А. Используйте наконечники НШВИ для многожильных проводов. Порядок подключения:
- Вход (L, N): фаза – к клемме L, ноль – к N. Для моделей с переключателем напряжения (110/220 В) установите его в положение, соответствующее сети.
- Выход (+V, -V): «+» к положительной шине или нагрузке, «–» к отрицательной. Избегайте скруток – используйте клеммные колодки или WAGO.
- Заземление: подключите к клемме PE на корпусе блока, если она предусмотрена.
После подключения закройте крышку блока и включите питание. Проверьте выходное напряжение мультиметром: допустимое отклонение – ±2% (23,52–24,48 В для 24 В блока). Если напряжение нестабильно, отключите питание и проверьте контакты на окисление или неплотное прилегание. Для блоков с активным охлаждением (вентилятором) обеспечьте зазор 20–30 мм сверху и снизу для циркуляции воздуха.
При установке нескольких блоков на одну рейку соблюдайте расстояние между ними: не менее 15 мм для пассивного охлаждения и 30 мм для активного. Используйте маркировку кабелей термоусадочными трубками или бирками. Для защиты от перегрузок установите автоматический выключатель на входе блока с номиналом, превышающим максимальный ток на 20–30% (например, 6 А для блока 24 В/5 А).

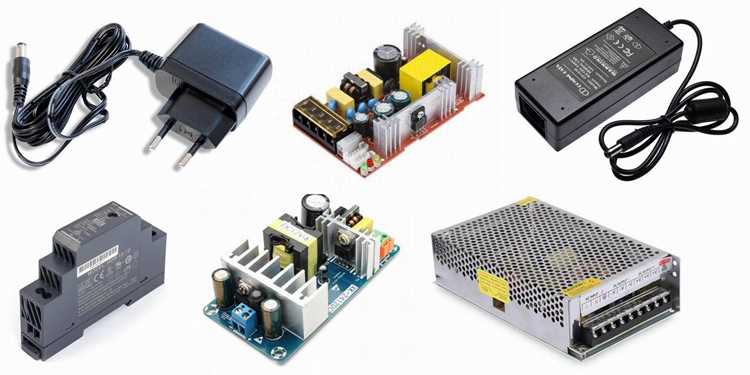

Варианты крепления блока питания на стену или металлическую поверхность
Крепление блока питания 24В на вертикальные поверхности требует учета веса, габаритов и условий эксплуатации. Для стен из бетона, кирпича или гипсокартона используют анкерные болты, дюбели или саморезы с пластиковыми пробками. Диаметр крепежа зависит от массы устройства: для блоков до 1 кг подойдут дюбели 6×30 мм, для 3–5 кг – анкеры 8×50 мм. Расстояние между точками крепления должно составлять не менее 70% длины корпуса, чтобы исключить прогиб.
На металлические поверхности блоки фиксируют винтами с резьбой М4–М6 или магнитными держателями. Для тонколистового металла (до 2 мм) применяют самонарезающие винты с буром, для толстостенных конструкций – сквозные болты с гайками. При монтаже на профилированный лист или гофрированные панели используют специальные заклепки или клеевые составы с высокой адгезией, например, двухкомпонентный эпоксидный клей.
Для компактных блоков питания (до 200×150×50 мм) подходит крепление на DIN-рейку. Рейку предварительно фиксируют на стене или металлической панели с шагом 200–300 мм, затем защелкивают блок с помощью штатных зажимов. Этот метод удобен для щитов управления, где требуется быстрая замена или добавление оборудования. Убедитесь, что рейка выдерживает суммарную нагрузку всех установленных устройств.
| Материал поверхности | Тип крепежа | Максимальная нагрузка на точку |
|---|---|---|
| Бетон (марка М200) | Анкерный болт M8×60 | 50 кг |
| Гипсокартон (12,5 мм) | Дюбель-бабочка 10×50 | 15 кг |
| Стальной лист (3 мм) | Винт самонарезающий M5×16 | 25 кг |
| Алюминиевый профиль | Заклепка вытяжная 4,8×10 | 30 кг |
При установке на стену с отделкой (обои, плитка) используют скрытое крепление. В стене высверливают отверстия под дюбели, затем закрывают их декоративными заглушками или замазывают шпаклевкой в цвет покрытия. Для плитки применяют специальные дюбели с распорным механизмом, предотвращающие растрескивание керамики. Избегайте крепления в швы между плитками – это снижает надежность фиксации.
В условиях повышенной вибрации (промышленные цеха, транспорт) блоки питания крепят через демпфирующие прокладки из резины или силикона. Толщина прокладок – 3–5 мм, они компенсируют колебания и предотвращают ослабление крепежа. Альтернативный вариант – использование амортизирующих кронштейнов с пружинными элементами. Для блоков весом свыше 10 кг рекомендуется дополнительная страховка стальным тросом или цепью.
При монтаже на открытом воздухе или в помещениях с высокой влажностью выбирают крепеж из нержавеющей стали (AISI 304/316) или оцинкованный. Пластиковые дюбели заменяют на металлические анкеры с антикоррозийным покрытием. Блок питания устанавливают на кронштейны с зазором 20–30 мм от стены для вентиляции. В зонах с риском затопления крепление выполняют выше уровня возможного подъема воды.
Для временного монтажа или частых перемещений подойдут быстросъемные системы: магнитные держатели с усилием отрыва 50–100 кг, зажимы на основе «ласточкиного хвоста» или крепления на липучках с клеевым слоем. Такие решения не требуют сверления и позволяют оперативно менять расположение блока. Однако они не подходят для устройств весом более 3 кг или при эксплуатации в условиях сильных вибраций.
Размещение блока питания вблизи оборудования: плюсы и ограничения
Установка блока питания 24В непосредственно рядом с нагрузкой сокращает длину силовых кабелей до 1–2 метров, что снижает потери напряжения на 3–5% при токе 10А и сечении провода 1,5 мм². Это критично для чувствительных устройств: шаговых двигателей, контроллеров с допуском ±2% или датчиков с аналоговым выходом. Пример – промышленные принтеры, где падение напряжения на 0,5В вызывает сбои в позиционировании. Дополнительно уменьшается риск наводок от соседних кабелей, особенно в условиях высокочастотных помех (например, рядом с частотными преобразователями).
Однако размещение вблизи оборудования накладывает ограничения по теплоотводу и габаритам. Стандартные блоки питания мощностью 100–300Вт выделяют 10–20 Вт тепла на каждые 100Вт выходной мощности; при температуре окружающей среды выше +40°C требуется принудительное охлаждение или увеличение расстояния до нагревающихся элементов (например, сервоприводов). В компактных шкафах с IP54 блок питания занимает до 30% полезного объема, что затрудняет обслуживание соседних компонентов. Также возрастает риск механических повреждений при вибрации (допустимый уровень – не более 2G для большинства моделей).
Для оптимального размещения используйте блоки с классом защиты IP65/IP67, если оборудование эксплуатируется в условиях повышенной влажности или пыли. При монтаже на DIN-рейку оставляйте зазор не менее 20 мм сверху и снизу для естественной конвекции. В системах с резервированием питания размещайте дублирующие блоки на расстоянии не менее 150 мм друг от друга, чтобы исключить взаимный нагрев. Для устройств с пиковыми нагрузками (например, электромагнитные клапаны) предусмотрите локальные конденсаторы емкостью 1000–2200 мкФ на выходе блока, чтобы компенсировать провалы напряжения.
Требования к вентиляции и охлаждению при монтаже блока питания
Блоки питания 24В с мощностью свыше 50 Вт требуют принудительного или естественного охлаждения для предотвращения перегрева. Критическая температура корпуса большинства моделей – 70–85°C, при превышении которой срабатывает защита или снижается срок службы. Для пассивных систем охлаждения минимальный зазор вокруг блока должен составлять 20–30 мм с каждой стороны, чтобы обеспечить конвекцию воздуха.
При установке в закрытых шкафах или нишах используйте вентиляторы с расходом воздуха не менее 50 м³/ч на каждые 100 Вт мощности блока. Для блоков с активным охлаждением (встроенными кулерами) проверьте направление потока: воздух должен поступать снизу или сбоку и выходить через верхние отверстия. Засорение вентиляционных решёток пылью на 30% снижает эффективность охлаждения.
Температура окружающей среды в месте монтажа не должна превышать 40°C для стандартных промышленных блоков питания. В условиях повышенной температуры (до 60°C) применяйте модели с расширенным температурным диапазоном или дополнительные радиаторы. Избегайте размещения рядом с источниками тепла: расстояние до нагревательных элементов должно быть не менее 150 мм.
Для блоков питания в герметичных корпусах используйте теплопроводящие подложки из алюминия или меди толщиной 2–3 мм. Площадь подложки должна превышать площадь основания блока на 20–30%. Крепление осуществляйте через термопасту с теплопроводностью не ниже 3 Вт/(м·К).
В системах с несколькими блоками питания располагайте их на расстоянии 50–100 мм друг от друга. При параллельном подключении учитывайте суммарную тепловую нагрузку: на каждые 200 Вт мощности требуется дополнительный вентилятор или увеличение зазоров на 15%. Монтаж в вертикальном положении улучшает естественную конвекцию на 10–15% по сравнению с горизонтальным.
Для контроля температуры установите термодатчики на корпусе блока или вблизи вентиляционных отверстий. Порог срабатывания сигнализации – 60°C для стандартных моделей и 70°C для высокотемпературных. При превышении этих значений система должна автоматически снижать нагрузку или отключать питание.
В пыльных или влажных средах применяйте фильтры на вентиляционных отверстиях с классом защиты IP54 или выше. Фильтры требуют очистки каждые 3–6 месяцев: засорение на 50% увеличивает температуру блока на 10–15°C. Для агрессивных сред используйте блоки питания с конформным покрытием плат и герметичными корпусами.
