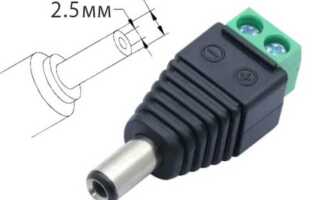

Круглые штекеры питания (разъёмы типа DC) встречаются в блоках питания ноутбуков, роутеров, камер и другой электроники. Стандартные диаметры – 2.1 мм, 2.5 мм, 3.5 мм, 5.5 мм, но полярность не всегда очевидна. Ошибка при подключении может вывести устройство из строя. Основные способы определения полярности: маркировка на корпусе, мультиметр, визуальный осмотр и документация.
На большинстве блоков питания полярность указана рядом с разъёмом в виде символов «+» и «–» или схемы. Центральный контакт чаще всего является плюсом, а внешний обод – минусом, но это не универсальное правило. У некоторых производителей (например, Lenovo, Dell) встречаются обратные варианты. Всегда сверяйтесь с маркировкой или спецификацией устройства.
Если надписи стёрты или отсутствуют, используйте мультиметр в режиме измерения постоянного напряжения (DCV). Подключите чёрный щуп к внешнему контакту, красный – к центральному. Если прибор показывает положительное значение (например, +12 В), полярность соответствует стандартной. Отрицательное значение означает обратную полярность. Перед проверкой убедитесь, что блок питания отключён от сети.
При отсутствии мультиметра осмотрите разъём: у некоторых штекеров внутренний контакт шире или имеет пластиковый изолятор. В редких случаях на корпусе устройства нанесена схема подключения. Если ни один метод не даёт результата, обратитесь к технической документации или замените блок питания на оригинальный.
Какие инструменты понадобятся для проверки полярности штекера
Для точного определения полярности круглого штекера питания потребуется мультиметр с функцией измерения постоянного напряжения (DCV). Выбирайте модель с диапазоном не менее 20 В, чтобы охватить стандартные напряжения блоков питания (5 В, 9 В, 12 В, 19 В). Цифровые мультиметры предпочтительнее аналоговых из-за большей точности и удобства считывания показаний.
Тестовые провода с зажимами «крокодил» упростят подключение к контактам штекера. Если их нет в комплекте с мультиметром, приобретите отдельно – они стоят недорого и избавят от необходимости удерживать щупы руками. Для миниатюрных разъёмов (например, 2.1×5.5 мм) используйте тонкие игольчатые щупы или адаптеры.
В случаях, когда штекер уже подключён к устройству, пригодится бесконтактный детектор напряжения. Он поможет быстро определить наличие тока в проводах без разборки, но не покажет полярность. Полезен для предварительной оценки исправности блока питания.
Если мультиметра нет, можно воспользоваться светодиодным пробником. Подключите его к проводам штекера: при правильной полярности светодиод загорится. Учтите, что пробник должен быть рассчитан на напряжение источника питания – для 12 В подойдёт стандартный, для 19 В потребуется модель с резистором на 1 кОм.
Для разборки штекера или доступа к внутренним контактам понадобятся отвёртки с плоским и крестовым шлицем (размеры PH0, PH1, SL2.5). Изолента или термоусадочные трубки пригодятся, если потребуется временно зафиксировать провода после проверки. Избегайте скруток – они ненадёжны и могут вызвать короткое замыкание.
При работе с высоковольтными блоками питания (свыше 24 В) используйте антистатические перчатки. Даже небольшой ток может быть опасен при прямом контакте с кожей. Для дополнительной безопасности отключайте блок питания от сети перед подключением измерительных приборов.
В сложных случаях, когда штекер запаян или залит компаундом, поможет USB-тестер. Подключите его между блоком питания и устройством – на экране отобразится напряжение и полярность. Модели с функцией записи данных удобны для длительного мониторинга.
Для проверки полярности без инструментов можно использовать батарейку типа AA или AAA. Подключите её к проводам штекера через резистор на 100–200 Ом: если устройство включится, полярность совпадает. Метод грубый, но работает с маломощными гаджетами (роутеры, зарядные устройства).
Как отличить центральный контакт от внешнего у круглого разъема
Для точного определения используйте мультиметр в режиме измерения постоянного напряжения (DCV). Подключите черный щуп к внешнему контакту, а красный – к центральному. Если прибор показывает положительное значение (например, +5 В или +12 В), полярность соблюдена. Отрицательное значение означает, что контакты перепутаны. Учтите: у некоторых устройств (например, аудиооборудования) полярность может быть обратной – всегда сверяйтесь с документацией.
В разъемах типа DC 5.5×2.1 мм или 2.5×0.7 мм центральный контакт обычно имеет диаметр от 0.7 до 2.5 мм, а внешний – от 5 до 5.5 мм. Изолятор между ними часто выполнен из пластика или резины контрастного цвета (белого, черного, красного). Если разъем поврежден или маркировка отсутствует, измерьте сопротивление между контактами и корпусом устройства: внешний контакт должен быть соединен с «землей» (0 Ом), а центральный – изолирован.
Как использовать мультиметр для определения плюса и минуса
Переключите мультиметр в режим измерения постоянного напряжения (DCV) на диапазон 20 В или выше. Для большинства блоков питания с круглыми штекерами достаточно 20 В, но если напряжение неизвестно, начните с максимального предела, чтобы избежать повреждения прибора.
Подключите чёрный щуп мультиметра к общему (COM) гнезду, а красный – к гнезду с маркировкой «VΩmA». Убедитесь, что щупы не касаются друг друга и не имеют повреждений изоляции, иначе показания будут некорректными.
Вставьте штекер питания в разъём устройства или подключите его к блоку питания. Если штекер уже подключён к нагрузке, отсоедините её, чтобы исключить влияние потребляемого тока на измерения.
Прикоснитесь чёрным щупом к внешнему металлическому корпусу штекера (обычно это минус), а красным – к центральному контакту. Если на дисплее отображается положительное значение (например, +5 В или +12 В), полярность определена верно: красный щуп на плюсе, чёрный на минусе.
Если мультиметр показывает отрицательное значение (например, -5 В), поменяйте щупы местами: красный на корпус, чёрный на центральный контакт. Теперь показания должны стать положительными, подтверждая, что корпус – это минус, а центральный контакт – плюс.
Для штекеров с нестандартной конструкцией (например, трёхконтактных) используйте метод исключения. Измерьте напряжение между каждой парой контактов, фиксируя полярность. Пара с максимальным положительным значением укажет на плюс и минус.
При работе с маломощными источниками (например, батареями) выберите диапазон 2 В или 200 мВ, чтобы повысить точность. Избегайте касания руками металлических частей щупов – это может внести погрешность из-за сопротивления кожи.
Запишите полученные данные или пометьте штекер изолентой, чтобы не повторять процедуру. Если мультиметр не реагирует, проверьте исправность блока питания или целостность кабеля, прозвонив его в режиме измерения сопротивления (Ω).
Как проверить полярность без мультиметра подручными средствами
Самый простой способ – использовать светодиод. Подключите его к проводам штекера через резистор на 200–500 Ом. Если светодиод загорится, плюс – на аноде (длинная ножка), минус – на катоде (короткая ножка). При обратной полярности светодиод не сработает. Метод работает при напряжении от 3 до 12 В.
Возьмите сырой картофель и воткните в него два оголённых провода на расстоянии 1–2 см друг от друга. Через 5–10 минут вокруг плюсового провода появится зеленоватое пятно из-за окисления. Минусовой провод останется чистым. Способ надёжен для постоянного тока до 24 В.
Используйте электролит из батарейки или солевой раствор. Погрузите провода в жидкость: на минусовом начнётся выделение пузырьков водорода. Плюсовой провод вызовет окисление с образованием тёмного налёта. Работает при напряжении от 1,5 В.
Подключите провода к динамику или наушникам. При правильной полярности звук будет громче и чётче. Если динамик «хрипит» или звук тихий – полярность перепутана. Метод эффективен для аудиосигналов и низковольтных цепей.
Нанесите каплю йода на бумагу и приложите к ней провода. Вокруг плюсового провода йод обесцветится из-за электрохимической реакции. Минусовой провод не вызовет изменений. Способ требует напряжения от 3 В и работает с йодом без спирта.
Соберите простейшую схему с лампочкой накаливания и диодом 1N4007. Подключите лампу последовательно с диодом: если она горит – плюс подан на анод диода. При обратной полярности лампа не зажжётся. Подходит для проверки цепей до 220 В.
Используйте магнит и медную проволоку. Сделайте петлю из проволоки и подвесьте её на нитке. Поднесите магнит: при подаче тока проволока отклонится в сторону, показывая направление поля. По правилу буравчика определите полярность. Работает с постоянным током от 5 В.

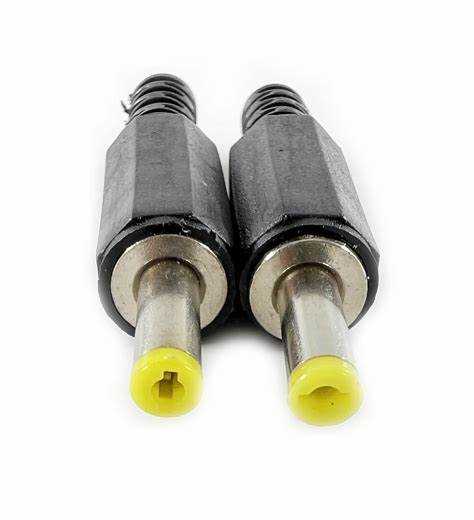

Какие обозначения на блоке питания указывают на полярность
- Цветовая маркировка проводов:
- Красный – «+» (положительный).
- Чёрный – «−» (отрицательный).
- Белый или синий – иногда используется для минуса в нестандартных блоках.
- Текстовые обозначения:
- «V−», «GND» или «COM» – отрицательный (земля).
- «Tip: +» – указание на полярность центрального контакта.
Если маркировка стёрта или отсутствует, проверьте документацию устройства или используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к контактам: при правильной полярности на экране отобразится положительное значение. Ошибка приведёт к отрицательному показанию – в этом случае поменяйте щупы местами. Для круглых разъёмов стандартная полярность – «+» в центре, но у некоторых производителей (например, Sony) она может быть обратной.

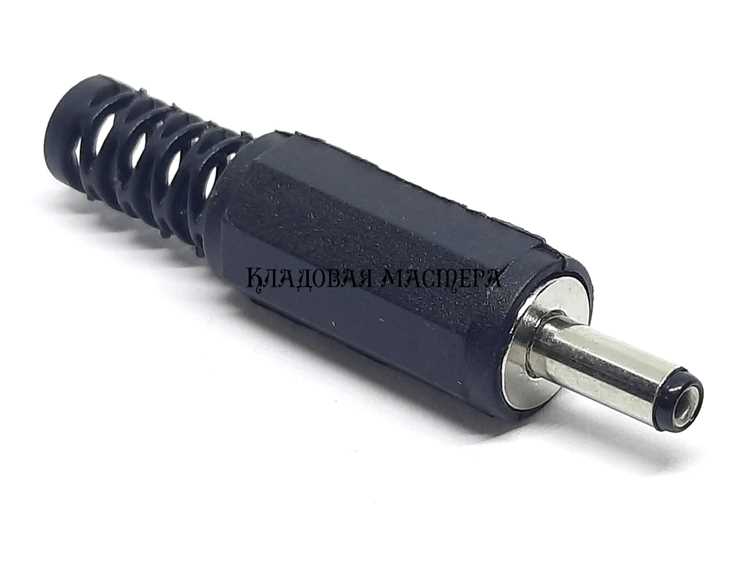

Как избежать ошибок при подключении устройства с круглым штекером
Диаметр и тип штекера должны точно соответствовать гнезду. Распространённые размеры: 2.1×5.5 мм, 2.5×5.5 мм, 3.5×1.35 мм. Даже разница в 0.1 мм может привести к плохому контакту или короткому замыканию. Проверяйте совместимость по таблице:
| Устройство | Диаметр штекера (мм) | Полярность |
|---|---|---|
| Роутеры TP-Link | 5.5×2.1 | + внутри |
| Камеры видеонаблюдения | 5.5×2.5 | + снаружи |
| Ноутбуки Dell (старые модели) | 7.4×5.0 | + внутри |
Перед подключением измеряйте выходное напряжение адаптера. Допустимое отклонение – не более ±5% от номинала. Например, для блока на 12V рабочий диапазон – 11.4–12.6V. Превышение напряжения на 20% (14.4V вместо 12V) вызывает перегрев и возгорание. Если мультиметра нет, используйте заведомо исправный адаптер с идентичными параметрами.
Избегайте дешёвых переходников и удлинителей. Качественный кабель имеет сечение не менее 0.75 мм² для токов до 2A и 1.5 мм² для 3A и выше. Тонкие провода греются, теряют напряжение и плавятся. Признаки некачественного кабеля: отсутствие маркировки, тонкая изоляция, неравномерная толщина жил. Для проверки под нагрузкой измерьте падение напряжения на концах кабеля – оно не должно превышать 0.2V.
Подключайте устройство только после проверки всех параметров. Сначала вставьте штекер в адаптер, затем подключите адаптер к сети. Отключайте в обратном порядке. Это предотвращает искрение и скачки напряжения, которые повреждают входные цепи устройства. Если после подключения устройство не включается или греется, немедленно отсоедините его и проверьте полярность, напряжение и целостность кабеля.
Что делать, если полярность на штекере не совпадает с устройством
Первое действие – немедленно отключить блок питания от сети. Подача напряжения с обратной полярностью может вывести устройство из строя за доли секунды: сгорят стабилизаторы, конденсаторы или микросхемы. Если устройство уже подключено, проверьте его на работоспособность – отсутствие реакции на включение, нагрев или запах гари указывают на повреждение. В таком случае потребуется диагностика платы или замена компонентов.
Если устройство ещё не подключалось, но полярность штекера не совпадает с маркировкой на корпусе, устраните несоответствие одним из способов:
- Замена штекера. Отрежьте штатный разъём и припаяйте новый с правильной полярностью. Для круглых штекеров 5.5×2.1 мм или 5.5×2.5 мм используйте разъёмы с центральным контактом «+» или «−» в зависимости от требований устройства. Перед пайкой прозвоните провода мультиметром в режиме проверки диодов.
- Переполюсовка блока питания. Некоторые импульсные блоки питания допускают изменение полярности на выходе. Разберите корпус, найдите выпрямительный диод или мостовой выпрямитель и перепаяйте провода на противоположные контакты. Учтите: линейные трансформаторные блоки питания переполюсовать нельзя – это приведёт к короткому замыканию.
- Использование адаптера полярности. Приобретите готовый переходник с перекрёстным подключением контактов. Например, для штекеров типа DC 5.5×2.1 мм существуют адаптеры с маркировкой «Polarity Reverser». Проверьте ток и напряжение адаптера – они должны соответствовать параметрам устройства.
При отсутствии опыта работы с паяльником или электроникой обратитесь в сервисный центр. Стоимость перепайки штекера или диагностики устройства обычно не превышает 500–1500 рублей, что дешевле покупки нового оборудования. Если устройство на гарантии, самостоятельное вмешательство аннулирует её – в этом случае обращайтесь только к официальному сервису.
Для предотвращения подобных ситуаций в будущем маркируйте блоки питания и устройства цветными наклейками или термоусадочными трубками. Записывайте полярность и параметры напряжения/тока на бирках. При покупке нового блока питания сверяйте полярность по схеме на корпусе устройства или в инструкции – стандарт «+» в центре и «−» на корпусе соблюдается не всегда, особенно у китайских производителей.
Как маркировать штекеры для быстрого определения полярности в будущем
Используйте цветовую кодировку проводов внутри штекера. Стандарт IEC 60446 рекомендует красный для плюса и черный или синий для минуса. Если провода уже закреплены, нанесите термоусадочные трубки соответствующих цветов на участки длиной 10–15 мм у основания штекера. Для надежности зафиксируйте трубки клеем или термопистолетом, чтобы исключить сползание.
Наклейки с символами «+» и «−» на корпус штекера – простой, но эффективный метод. Выбирайте водостойкие наклейки из полиэстера толщиной не менее 0,1 мм или лазерную гравировку на пластике. Размещайте метки на видимой стороне штекера, избегая зоны контактов, чтобы не мешать соединению. Для круглых разъемов диаметром до 5,5 мм оптимальный размер символов – 2×2 мм.
Применяйте рельефную маркировку на изоляции кабеля. С помощью паяльника или специального инструмента для тиснения нанесите углубления в виде стрелок или точек на расстоянии 3–5 см от штекера. Стрелка, направленная к штекеру, обозначает плюс, противоположное направление – минус. Метод долговечен и не требует расходных материалов.
Для часто используемых штекеров подойдет метод «ключа». Наденьте на кабель пластиковое кольцо с выступом или выемкой, совместив его с полярностью. Например, выступ на кольце соответствует плюсу. Кольца можно изготовить из отрезков термоусадочной трубки или 3D-печати. Фиксируйте их на расстоянии 2–3 см от штекера, чтобы исключить случайное смещение.
Используйте прозрачные термоусадочные трубки с внутренней печатью. Закажите трубки с заранее нанесенными символами «+» и «−» или напечатайте их самостоятельно на лазерном принтере на прозрачной пленке, затем вставьте внутрь трубки перед усадкой. Метод подходит для штекеров с диаметром кабеля от 2 до 6 мм. Убедитесь, что печать не сотрется при нагреве.
Для профессиональных решений примените цветную изоленту с заводской маркировкой. Намотайте ленту шириной 5–10 мм на кабель у основания штекера: красная полоса – плюс, синяя или зеленая – минус. Закрепите конец ленты каплей цианоакрилатного клея. Избегайте намотки внахлест, чтобы не увеличивать толщину кабеля и не затруднять подключение.
