Резонанс в LC контуре возникает при равенстве реактивных сопротивлений катушки индуктивности XL и конденсатора XC, когда частота сигнала совпадает с собственной частотой контура. Формула резонансной частоты: f0 = 1 / (2π√(LC)). Для точной настройки критически важно учитывать паразитные параметры: активное сопротивление катушки, потери в диэлектрике конденсатора и индуктивность монтажа. Даже небольшие отклонения (5–10%) могут сместить резонанс на десятки килогерц.
Начните с расчёта номиналов L и C под целевую частоту. Например, для f0 = 1 МГц при L = 10 мкГн потребуется конденсатор C ≈ 2,53 нФ. Используйте прецизионные компоненты: катушки с добротностью Q > 100 (например, на ферритовых сердечниках с μr = 100–200) и конденсаторы с низким тангенсом угла потерь (керамические NP0 или плёночные). Избегайте электролитических конденсаторов – их эквивалентное последовательное сопротивление (ESR) искажает резонансную кривую.
Подключите генератор сигналов к контуру через разделительный конденсатор Cразд = 10–100 пФ для минимизации влияния выходного импеданса. Используйте осциллограф с высокоомным пробником (10 МОм, ≤ 10 пФ) для измерения напряжения на контуре. Настройте генератор на расчётную частоту и плавно изменяйте её в пределах ±20% от f0, наблюдая за амплитудой сигнала. Пик напряжения соответствует резонансу. Для повышения точности применяйте метод «нулевых биений»: подайте на контур два сигнала – от генератора и эталонного источника – и настройте частоту до исчезновения разностной частоты.
Корректируйте резонансную частоту подстройкой L или C. Для катушек с ферритовыми сердечниками изменяйте положение сердечника (шаг настройки – 0,5–1 мм), для конденсаторов используйте подстроечные элементы с шагом 1–5 пФ. При настройке на высоких частотах (>10 МГц) учитывайте ёмкость монтажа (1–3 пФ на 1 см длины проводника) – минимизируйте длину соединений и используйте экранирование. Проверьте добротность контура по формуле Q = f0 / Δf, где Δf – ширина резонансной кривой на уровне –3 дБ. Типичные значения Q для качественных контуров: 50–300.
Выбор компонентов для LC контура с заданной резонансной частотой
Резонансная частота LC контура определяется формулой Томсона: f0 = 1 / (2π√(LC)). Для точного расчёта требуется задать либо индуктивность (L), либо ёмкость (C), исходя из доступных номиналов и конструктивных ограничений. Стандартные ряды E6, E12, E24 обеспечивают дискретные значения, что сужает выбор. Например, при частоте 1 МГц и выбранной индуктивности 10 мкГн необходимая ёмкость составит ~2,53 нФ – ближайший номинал из ряда E24: 2,7 нФ, что даст фактическую частоту ~968 кГц.
Катушки индуктивности выбирают с учётом добротности (Q), зависящей от материала сердечника, числа витков и геометрии. Для частот до 1 МГц подходят ферритовые сердечники с μ от 100 до 1000, выше – воздушные или с низкой проницаемостью (μ ≤ 10). Провод используют литцендрат для снижения скин-эффекта на ВЧ. Пример: катушка на кольцевом сердечнике T50-2 (AL=49 нГн/виток²) для 10 мкГн потребует ~14 витков.
Конденсаторы для LC контуров должны иметь низкие потери и стабильную ёмкость. Керамические NP0/C0G (класс 1) предпочтительны для частот до 100 МГц – их температурный коэффициент ±30 ppm/°C, тангенс угла потерь ≤ 0,001. Для мощных контуров используют слюдяные или плёночные (полипропиленовые) конденсаторы с рабочим напряжением на 30–50% выше амплитудного. Избегайте электролитических и керамики X7R/X5R – их ёмкость зависит от напряжения и температуры.
Добротность контура (Q) зависит от потерь в компонентах: Q = XL / Rпот, где Rпот – суммарное сопротивление потерь. Для катушек Q обычно 50–300, для конденсаторов – 1000–10000. При параллельном резонансе ширина полосы Δf = f0 / Q. Если требуется Δf = 10 кГц на f0 = 1 МГц, необходим контур с Q ≥ 100.
Для подстройки частоты вводят переменные элементы: варикапы (ёмкость зависит от напряжения) или подстроечные конденсаторы (1–50 пФ). Варикапы типа BB145 (C = 2–20 пФ при U = 1–30 В) позволяют перестраивать частоту в пределах 20–30%. Подстроечники с воздушным диэлектриком (например, 5–30 пФ) стабильнее, но требуют механической регулировки.
При выборе компонентов проверяйте их рабочие диапазоны. Катушки на феррите теряют добротность на частотах выше 10 МГц из-за роста потерь в сердечнике. Конденсаторы NP0/C0G сохраняют параметры до 1 ГГц, но их максимальная ёмкость ограничена (обычно ≤ 10 нФ). Для мощных контуров (P > 1 Вт) используйте конденсаторы с током утечки ≤ 1 мА и катушки с проводом сечением ≥ 0,5 мм².
Практический пример: контур на 10 МГц с L = 1 мкГн требует C ≈ 253 пФ. Выбираем конденсатор NP0 270 пФ (ряд E24) и катушку на кольце T37-6 (AL=40 нГн/виток²) с 5 витками. Паразитная ёмкость катушки ~3 пФ снизит фактическую частоту до ~9,8 МГц. Для точной настройки добавляем подстроечник 5–30 пФ, компенсируя разброс.
Расчет номиналов катушки индуктивности и конденсатора по формуле Томсона
Формула Томсона (резонансная частота LC-контура) определяет зависимость между индуктивностью L (Гн), емкостью C (Ф) и частотой резонанса f0 (Гц):
- f0 = 1 / (2π√(LC)) – базовая форма;
- L = 1 / (4π²f0²C) – расчет индуктивности при известной емкости;
- C = 1 / (4π²f0²L) – расчет емкости при известной индуктивности.
Для практических расчетов удобно использовать преобразованные формулы с коэффициентами для типовых единиц измерения:
- При f0 в кГц, L в мкГн, C в пФ: L·C = 25330 / f0²;
- При f0 в МГц, L в мкГн, C в пФ: L·C = 25330 / f0² (тот же коэффициент).
Пример: для настройки контура на частоту 1 МГц выберите C = 100 пФ. Подставив в формулу, получите L = 25330 / (1²·100) ≈ 253 мкГн. Если требуется L = 10 мкГн, то C = 25330 / (1²·10) ≈ 2533 пФ. Учитывайте паразитные параметры: собственную емкость катушки (0,5–5 пФ для однослойных), потери в диэлектрике конденсатора (tanδ), сопротивление провода. Для точной настройки используйте подстроечные элементы: варикапы (изменение емкости напряжением) или ферритовые сердечники (изменение индуктивности).
Сборка схемы и подключение измерительных приборов для контроля резонанса
Начните с выбора компонентов: катушка индуктивности (L) и конденсатор (C) должны соответствовать расчетным параметрам. Для тестирования подойдут стандартные значения: L = 100 мкГн, C = 100 пФ (резонансная частота ~1,59 МГц). Используйте керамические или пленочные конденсаторы с низким ESR и катушки с ферритовыми сердечниками для минимизации потерь.
Соберите схему на макетной плате, соблюдая полярность подключения компонентов. Параллельное соединение L и C формирует резонансный контур. Подключите генератор сигналов к контуру через разделительный конденсатор емкостью 10–100 нФ, чтобы исключить влияние постоянной составляющей. Выход генератора установите на амплитуду 1 В (пик-пик) для предотвращения насыщения.
Для контроля резонанса потребуются осциллограф и частотомер. Подключите осциллограф параллельно контуру через делитель напряжения 10:1 (например, пробник с входным сопротивлением 10 МОм). Частотомер подключите к выходу генератора сигналов через коаксиальный кабель с волновым сопротивлением 50 Ом для точного измерения частоты.
Используйте таблицу для фиксации параметров измерений:
| Параметр | Значение | Единица измерения |
|---|---|---|
| Индуктивность (L) | 100 | мкГн |
| Емкость (C) | 100 | пФ |
| Расчетная частота резонанса | 1,59 | МГц |
| Амплитуда сигнала генератора | 1 | В (пик-пик) |
| Входное сопротивление осциллографа | 10 | МОм |
Настройте осциллограф: установите режим AC-связи, временную развертку 0,5 мкс/дел, чувствительность 0,2 В/дел. Запустите генератор сигналов и плавно изменяйте частоту в диапазоне ±20% от расчетного значения резонанса. На резонансной частоте амплитуда сигнала на осциллографе достигнет максимума, а фазовый сдвиг между током и напряжением станет нулевым.
Для точной настройки используйте метод «вилки»: зафиксируйте частоты, при которых амплитуда сигнала снижается на 3 дБ (0,707 от максимума). Ширина полосы пропускания (Δf) определяется как разность этих частот. Добротность контура (Q) рассчитывается по формуле: Q = fрез / Δf. При Q > 50 контур считается высокодобротным.
Для калибровки измерений отключите контур и подайте сигнал генератора напрямую на осциллограф. Убедитесь, что амплитуда и форма сигнала соответствуют заданным параметрам. При отклонениях скорректируйте настройки генератора или замените соединительные кабели. Повторите измерения с подключенным контуром, фиксируя данные для дальнейшего анализа.

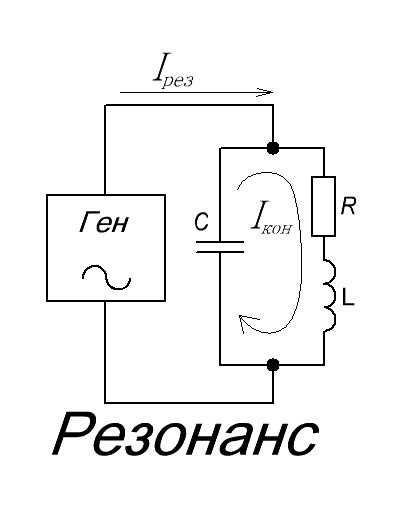

Настройка генератора сигналов на требуемую частоту и подача тестового сигнала
Перед настройкой LC-контура определите его расчётную резонансную частоту по формуле f0 = 1/(2π√(LC)). Для примера: при индуктивности L = 10 мкГн и ёмкости C = 100 пФ частота составит ~5 МГц. Задайте это значение на генераторе с запасом ±20% для поиска резонанса.
Подключите генератор к контуру через разделительный конденсатор Cразд = 10–100 нФ (для частот до 10 МГц). Это исключит влияние выходного сопротивления генератора на параметры контура. Используйте коаксиальный кабель с волновым сопротивлением 50 Ом и длиной не более 1/10 длины волны на рабочей частоте.
- Для аналоговых генераторов (например, Г4-158):
- Установите переключатель диапазонов в положение, соответствующее расчётной частоте.
- Вращайте ручку плавной настройки, контролируя частоту по встроенному частотомеру или внешнему осциллографу.
- Выходное напряжение задайте в пределах 0,5–1 В (эффективное значение), чтобы избежать насыщения активных элементов контура.
- Для цифровых генераторов (например, Rigol DG1022):
- Введите частоту с клавиатуры или через энкодер с шагом 1–10 кГц.
- Активируйте режим синусоидального сигнала с амплитудой 0,2–0,5 Впик-пик.
- Отключите модуляцию и дополнительные функции (AM/FM, sweep), если они не требуются.
Подайте сигнал на контур и измерьте напряжение на его элементах. Для этого подключите осциллограф или вольтметр ВЧ через делитель 10:1 (например, пробник Tektronix P6139A). На резонансной частоте напряжение на конденсаторе или катушке достигнет максимума, а фазовый сдвиг между током и напряжением станет равным нулю.
Если генератор не имеет встроенного аттенюатора, соберите внешний делитель напряжения на резисторах. Для ослабления сигнала в 10 раз используйте цепочку R1 = 450 Ом и R2 = 50 Ом. Это снизит влияние нагрузки на выход генератора и предотвратит искажение формы сигнала.
При работе с высокими частотами (>30 МГц) учитывайте паразитные параметры монтажа. Соединительные провода должны быть минимальной длины, а земляные проводники – выполнены в виде сплошной медной шины. Для проверки целостности сигнала используйте анализатор спектра: на резонансной частоте должен наблюдаться единственный пик без гармоник.
Зафиксируйте параметры генератора после настройки: частоту, амплитуду, форму сигнала и импеданс выхода. Эти данные потребуются для повторных измерений и калибровки контура. При смене элементов LC-цепи повторите процедуру настройки генератора, начиная с расчётной частоты.
Корректировка параметров контура с помощью подстроечных элементов
Подстроечные элементы – конденсаторы переменной ёмкости (триммеры) и катушки с регулируемой индуктивностью (вариометры) – позволяют точно настраивать LC-контур на заданную резонансную частоту без замены компонентов. Для триммеров диапазон регулировки обычно составляет 5–50 пФ, что достаточно для компенсации разброса параметров при серийном производстве или изменениях температуры. Вариометры, в свою очередь, обеспечивают плавное изменение индуктивности на 10–30% от номинала, что критично для контуров с высокой добротностью, где даже малые отклонения приводят к заметному сдвигу частоты.
Настройку начинают с фиксации одного из параметров: если используется триммер, индуктивность катушки оставляют неизменной, и наоборот. Для контуров с частотой до 1 МГц оптимально применять триммеры с воздушным диэлектриком (например, типа КПВ), так как они обладают минимальными потерями и высокой стабильностью. При частотах свыше 10 МГц предпочтительны керамические триммеры (КТ4-23) с низким TKE (температурным коэффициентом ёмкости), чтобы избежать дрейфа частоты при нагреве. Регулировку проводят при подключённом генераторе сигналов и осциллографе, контролируя амплитуду напряжения на контуре – максимум соответствует резонансу.
Вариометры используют в случаях, когда требуется широкий диапазон перестройки (например, в радиоприёмниках с плавной настройкой). Конструктивно они представляют собой две катушки, одна из которых перемещается относительно другой, изменяя взаимную индуктивность. Для точной подстройки применяют микрометрические винты или червячные передачи, позволяющие корректировать индуктивность с шагом до 0,1 мкГн. При работе с вариометрами важно учитывать паразитные ёмкости между витками – их влияние растёт с частотой, поэтому на частотах выше 30 МГц рекомендуется использовать однослойные катушки с шагом намотки не менее 1,5 диаметра провода.
После первичной настройки контур проверяют на стабильность: измеряют резонансную частоту при изменении температуры на 20–30°C и механических вибрациях. Если дрейф превышает 0,1% от номинала, вводят дополнительные меры – например, термокомпенсацию с помощью конденсаторов с отрицательным TKE (типа К10-17) или фиксацию подстроечных элементов эпоксидным компаундом после окончательной регулировки. Для контуров с высокой добротностью (Q > 100) критично избегать окисления контактов триммеров – их рекомендуется покрывать тонким слоем контактной смазки (например, КВТ-3).
