Цинкор – это водный раствор цинкового купороса (сульфата цинка, ZnSO4·7H2O), который применяется для холодного цинкования металлических поверхностей, защиты от коррозии и восстановления повреждённых участков. В промышленности его готовят на основе электролитов с добавками, но для домашнего использования подойдёт упрощённая версия. Ключевые требования: чистота компонентов, правильная концентрация и соблюдение техники безопасности.
Для приготовления потребуется 200–250 г цинкового купороса на 1 литр дистиллированной воды. Кристаллы должны быть без примесей (марка «ч» или «чда»), иначе раствор получится мутным или с осадком. Воду берите только дистиллированную – водопроводная содержит соли, которые вступят в реакцию и снизят эффективность состава. Растворение проводите при температуре 40–50°C, постоянно помешивая стеклянной или пластиковой палочкой. Готовый раствор должен быть прозрачным, с лёгким голубоватым оттенком.
Перед нанесением цинкора поверхность металла нужно подготовить: удалить ржавчину механически (наждачной бумагой или щёткой) или химически (раствором ортофосфорной кислоты), обезжирить ацетоном или уайт-спиритом. Наносите состав кистью, валиком или распылителем в 2–3 слоя, давая каждому высохнуть 10–15 минут. Для ускорения процесса можно использовать фен, но не перегревайте металл выше 60°C – это приведёт к образованию хрупкого покрытия.
Храните готовый раствор в стеклянной или пластиковой таре с плотной крышкой, вдали от прямых солнечных лучей. Срок годности – до 6 месяцев, после чего эффективность снижается из-за окисления. Если раствор помутнел или выпал осадок, его нужно профильтровать через бумажный фильтр или приготовить заново. Не смешивайте цинкор с другими химикатами без проверки совместимости – это может вызвать неконтролируемые реакции.

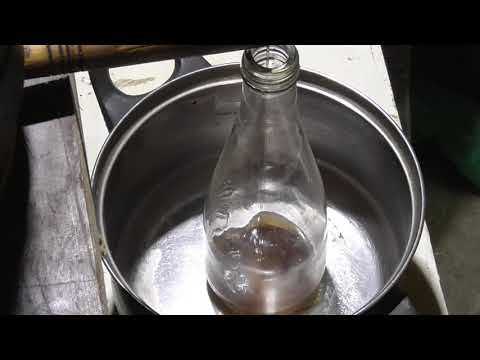

Какие материалы и инструменты понадобятся для цинкования
Основной расходный материал – электролит на основе сульфата цинка (ZnSO₄·7H₂O) с концентрацией 200–300 г/л. Для улучшения качества покрытия добавляют борную кислоту (20–30 г/л) как буферный агент и хлорид аммония (30–50 г/л) для повышения электропроводности. Альтернативой может служить готовый электролит для цинкования, например, «Цинкор-Э» или «Zincate», но его стоимость выше. Раствор готовят на дистиллированной воде, так как примеси солей жесткости ухудшают адгезию покрытия.
Аноды – ключевой элемент процесса. Используют цинковые пластины чистотой не менее 99,9% или специальные аноды с добавками алюминия (0,5–1%) для равномерного растворения. Размер анодов должен соответствовать площади обрабатываемой детали: оптимальное соотношение – 1:1 или 2:1 (анод:катод). Для мелких деталей подойдут цинковые прутки диаметром 8–12 мм. Аноды крепят на медных или латунных штангах с помощью зажимов из нержавеющей стали, чтобы избежать коррозии контактов.
Для подготовки поверхности нужны: наждачная бумага с зернистостью от P80 до P600, металлические щетки или дрель с насадкой для удаления окалины, обезжириватель (ацетон, уайт-спирит или специализированные составы типа «Нефрас»). После механической очистки деталь промывают в растворе кальцинированной соды (50 г/л) при температуре 60–80°C в течение 5–10 минут. Для травления оксидов используют 10–15% раствор соляной кислоты или 20% серной кислоты с добавлением ингибитора коррозии (например, уротропина 1–2 г/л).
Дополнительные инструменты: термометр с диапазоном 0–100°C для контроля температуры электролита (оптимально 18–25°C), pH-метр или индикаторные полоски (рабочий диапазон pH 3,5–5,0), пластиковая или стеклянная емкость объемом от 5 до 20 литров с крышкой для предотвращения испарения. Для подвешивания деталей используют медную проволоку диаметром 1–2 мм или титановые крючки. Вентиляция помещения обязательна – пары кислот и аммиака токсичны.
Как подготовить поверхность металла перед нанесением цинка
Первым этапом очистите металл от масел, смазок и органических загрязнений. Используйте растворители на основе уайт-спирита или ацетона – они эффективнее бензина и не оставляют пленки. Для стойких жировых отложений примените щелочные растворы (например, 5–10% каустической соды при 60–80°C) с последующей промывкой горячей водой. Температура раствора критична: ниже 50°C процесс замедляется, выше 90°C – усиливается коррозия. После обезжиривания протрите поверхность безворсовой тканью, смоченной в спирте, чтобы удалить остатки реагентов.
Удалите окалину, ржавчину и старые покрытия механическим или химическим способом. Для механической очистки подойдет пескоструйная обработка с фракцией кварцевого песка 0,2–0,5 мм при давлении 5–7 бар – это обеспечивает шероховатость Ra 3–5 мкм, оптимальную для адгезии цинка. Альтернатива – дробеструйная обработка стальной дробью диаметром 0,3–0,8 мм. Химическое травление проводите в 15–20% растворе соляной кислоты при 20–25°C в течение 10–30 минут. Добавьте ингибитор коррозии (например, уротропин 0,5–1 г/л) для защиты чистого металла от перетравливания.
После травления нейтрализуйте остатки кислоты в 3–5% растворе кальцинированной соды или аммиака. Промойте деталь дистиллированной водой – водопроводная вода содержит соли, которые спровоцируют коррозию под цинковым слоем. Сушите поверхность горячим воздухом (80–100°C) или инфракрасными лампами: влага, оставшаяся в микропорах, вызовет дефекты покрытия. Контролируйте качество подготовки с помощью теста на смачиваемость – капля воды должна растекаться равномерно, без образования отдельных капель.
Непосредственно перед цинкованием проведите активацию поверхности в 1–2% растворе соляной кислоты или флюсе (хлорид цинка-аммония 300–400 г/л). Время выдержки – 1–2 минуты. Флюсование снижает поверхностное натяжение и улучшает растекание цинка, но избыток флюса приводит к образованию шлака. После активации не касайтесь металла руками – жировые следы от пальцев нарушат адгезию. Наносите цинк в течение 10–15 минут после подготовки, иначе поверхность окислится.

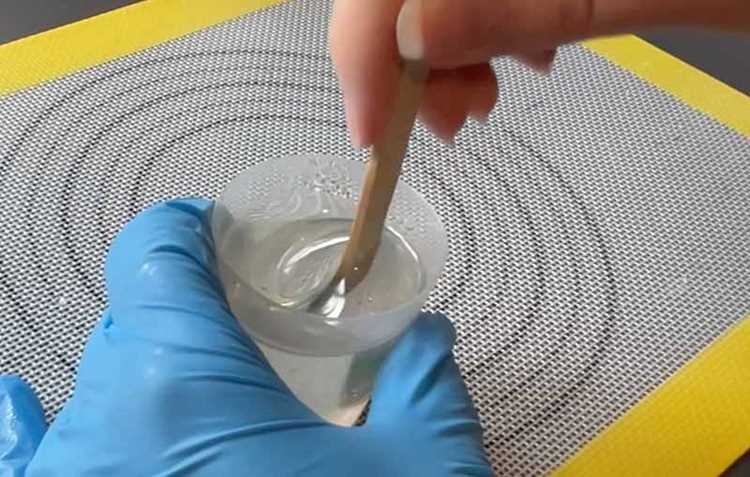

Пошаговая инструкция по приготовлению раствора для цинкования
Основные компоненты раствора:
- Сульфат цинка (ZnSO₄·7H₂O) – 200–250 г/л. Главный источник ионов цинка.
- Сульфат натрия (Na₂SO₄) – 50–70 г/л. Повышает электропроводность.
- Хлорид аммония (NH₄Cl) – 15–20 г/л. Стабилизирует pH и улучшает адгезию покрытия.
- Борная кислота (H₃BO₃) – 10–15 г/л. Буферный агент, предотвращает резкие скачки кислотности.
Растворяйте компоненты последовательно, соблюдая порядок: сначала сульфат цинка, затем сульфат натрия, хлорид аммония и борную кислоту. Каждый следующий ингредиент добавляйте только после полного растворения предыдущего. Перемешивайте раствор стеклянной или пластиковой палочкой – металлические инструменты вступят в реакцию и загрязнят электролит.
После растворения всех солей доведите раствор до рабочего объёма, добавив дистиллированную воду. Проверьте pH с помощью индикаторной бумаги или pH-метра: оптимальный диапазон – 3,5–4,5. Если pH выше, добавьте по каплям серную кислоту (10% раствор); если ниже – аммиак (5% раствор). Избегайте резких корректировок – изменяйте кислотность постепенно.
Для повышения качества покрытия добавьте блескообразующие добавки. На 1 литр раствора используйте:
- Декстрин – 8–10 г. Улучшает равномерность осаждения цинка.
- Тиомочевину – 0,5–1 г. Придаёт блеск и снижает пористость покрытия.
Добавки вводите в последнюю очередь, предварительно растворив их в небольшом количестве тёплой воды. Перемешайте раствор и дайте отстояться 1–2 часа – это удалит нерастворимые примеси.
Перед использованием профильтруйте электролит через плотную ткань или бумажный фильтр. Храните раствор в стеклянной или пластиковой таре с плотно закрытой крышкой – контакт с воздухом ускоряет окисление. Срок годности приготовленного электролита – до 6 месяцев при условии хранения в тёмном месте при температуре 15–25°C.
Для проверки работоспособности раствора проведите тестовое цинкование на небольшом образце металла. Плотность тока должна составлять 1–3 А/дм², температура раствора – 18–25°C. Если покрытие матовое или имеет тёмные пятна, скорректируйте pH или добавьте блескообразователи. При появлении белого налёта на аноде уменьшите концентрацию хлорида аммония.
Регулярно контролируйте состав электролита. Каждые 10–15 циклов цинкования проверяйте концентрацию сульфата цинка и корректируйте её добавлением свежего раствора. При снижении эффективности (замедление осаждения, ухудшение адгезии) полностью замените электролит. Не смешивайте старый и новый растворы – это нарушит химический баланс.
Как правильно наносить цинковое покрытие на деталь
Перед нанесением цинкового покрытия поверхность детали должна быть очищена до металлического блеска. Используйте абразивные материалы с зернистостью не ниже P80 для удаления ржавчины, окалины и старого покрытия. Обезжирьте деталь растворителем (уайт-спирит, ацетон) или щелочным составом при температуре 60–80°C в течение 5–10 минут. После промойте проточной водой и высушите сжатым воздухом или горячим обдувом.
Для гальванического цинкования подготовьте электролит: растворите 250 г/л сульфата цинка, 50 г/л хлорида аммония и 20 г/л борной кислоты в дистиллированной воде. Поддерживайте pH в диапазоне 3,5–4,5, корректируя серной кислотой или аммиаком. Температура электролита – 18–25°C, плотность тока – 1–3 А/дм². Анодом служат цинковые пластины, катодом – обрабатываемая деталь.
При горячем цинковании погружайте деталь в расплав цинка (450–460°C) на 3–10 минут в зависимости от толщины требуемого слоя. Предварительно нанесите флюс (хлорид цинка-аммония) для улучшения смачиваемости. После извлечения встряхните деталь или обдуйте сжатым воздухом, чтобы удалить излишки цинка и предотвратить наплывы.
Для холодного цинкования используйте составы с содержанием цинка не менее 96% в сухом остатке. Наносите кистью, валиком или распылением в 2–3 слоя с промежуточной сушкой 10–15 минут при 20°C. Толщина каждого слоя – 40–60 мкм. Последний слой отверждайте 24 часа до полной полимеризации.
Контролируйте толщину покрытия магнитным толщиномером: минимальная толщина для защиты от коррозии – 40 мкм, для агрессивных сред – 80–120 мкм. Проверяйте адгезию методом решетчатого надреза (ГОСТ 15140-78): при правильной подготовке покрытие не должно отслаиваться.
После нанесения пассивируйте поверхность хроматным раствором (3–5 г/л хромового ангидрида, 0,5–1 г/л серной кислоты) в течение 10–30 секунд для повышения коррозионной стойкости. Сушите деталь при температуре не выше 60°C, чтобы избежать растрескивания пассивной пленки.
Какие ошибки чаще всего допускают при самостоятельном цинковании
Первая и самая критичная ошибка – недостаточная подготовка поверхности. Даже минимальные следы ржавчины, масла или грязи блокируют адгезию цинкового покрытия. Металл перед цинкованием нужно очистить до степени Sa 2.5 (по ISO 8501-1), используя пескоструйную обработку или химическое травление в 15–20% растворе соляной кислоты. Простое протирание растворителем или наждачной бумагой не даёт нужного результата: микроскопические загрязнения остаются и приводят к отслоению покрытия уже через несколько месяцев.
Неправильный выбор электролита – вторая распространённая проблема. Многие используют самодельные растворы на основе сернокислого цинка (ZnSO₄) с добавлением хлорида аммония (NH₄Cl) или борной кислоты, но не соблюдают пропорции. Оптимальная концентрация ZnSO₄ – 200–250 г/л, NH₄Cl – 30–50 г/л, pH должен быть в пределах 3,5–4,5. При pH ниже 3 цинк осаждается неравномерно, выше 5 – образуются гидроксиды, ухудшающие качество покрытия. Измерять pH нужно не лакмусовой бумагой, а электронным pH-метром с точностью до 0,1.
Нарушение температурного режима приводит к хрупкости или пористости покрытия. Идеальная температура электролита – 20–25°C. При 15°C скорость осаждения цинка падает на 30–40%, при 30°C – усиливается выделение водорода, что делает слой рыхлым. Если нет термостата, используйте водяную баню с постоянным контролем температуры. Замерзание электролита зимой или перегрев летом – гарантия брака.
- Неправильная плотность тока. Оптимальная – 1–3 А/дм². При меньших значениях цинк осаждается слишком медленно, при больших – образуются дендриты (игольчатые наросты). Для расчёта площади детали используйте формулу: S = π × D × L (для цилиндров) или суммируйте все грани (для сложных форм). Например, для болта М10 длиной 50 мм площадь поверхности ≈ 1,6 дм², значит, ток должен быть 1,6–4,8 А.
- Игнорирование анодного материала. Цинковые аноды должны быть из чистого цинка (99,99%) или сплава Zn-Al (0,5–1% алюминия). Использование оцинкованной стали или алюминия приводит к загрязнению электролита ионами железа или алюминия, что вызывает тёмные пятна на покрытии. Аноды нужно периодически очищать от шлама и заменять при уменьшении массы на 30%.
- Отсутствие перемешивания электролита. Без постоянного движения раствора у катода образуется обеднённый слой, что замедляет осаждение цинка и делает покрытие неоднородным. Используйте магнитную мешалку или барботаж воздухом (но не кислородом – он окисляет цинк). Скорость перемешивания – 0,5–1 м/с.
Недостаточная промывка после цинкования – причина коррозии под покрытием. После извлечения детали из электролита её нужно немедленно промыть в трёх ваннах: сначала в холодной воде (для удаления кислоты), затем в горячей (60–80°C) с добавлением 1–2% соды (для нейтрализации остатков кислоты), и наконец – в дистиллированной воде. Остатки электролита вызывают точечную коррозию уже через 2–3 недели.
Пренебрежение пассивацией снижает срок службы покрытия в 5–10 раз. Цинк без пассивации окисляется на воздухе за несколько дней, образуя белый налёт (так называемая «белая ржавчина»). Для пассивации используют хроматные растворы (CrO₃ 50–100 г/л, H₂SO₄ 2–5 г/л) или бесхромовые составы на основе молибдатов или силикатов. Время обработки – 10–30 секунд при 20–30°C. После пассивации деталь нужно сушить при 60–80°C в течение 10–15 минут.
Ошибки при сушке – последняя, но не менее важная проблема. Сушка на открытом воздухе или при высокой влажности приводит к образованию водяных пятен и неравномерному окислению. Оптимальный метод – сушка в сушильном шкафу при 80–100°C в течение 20–30 минут или обдув горячим воздухом (100–120°C). Для мелких деталей подойдёт центрифуга с последующей сушкой в опилках или силикагеле.
Самая опасная ошибка – работа без средств защиты. Пары соляной кислоты вызывают ожоги дыхательных путей, электролит при попадании на кожу – химические ожоги, а хроматные растворы токсичны при вдыхании. Обязательно используйте: респиратор с фильтром класса FFP2, кислотостойкие перчатки (нитриловые или неопреновые), защитные очки с боковыми щитками и фартук из ПВХ. Работайте в хорошо вентилируемом помещении или под вытяжкой с производительностью не менее 300 м³/ч.
Загрузка...
