Чем лучше убрать ржавчину с кузова автомобиля

Ржавчина на кузове – не просто косметический дефект, а угроза целостности металла. При первых признаках коррозии скорость её распространения достигает 0,1–0,5 мм в год, а в условиях повышенной влажности или соли на дорогах – до 1 мм. Наиболее уязвимые зоны: арки колёс, пороги, кромки дверей и стыки панелей. Игнорирование проблемы приводит к сквозной коррозии уже через 3–5 лет, особенно на автомобилях старше 10 лет.

Эффективность удаления ржавчины зависит от её типа. Поверхностная коррозия (до 0,1 мм глубиной) устраняется механической зачисткой и преобразователями. Средняя (0,1–0,3 мм) требует шлифовки и применения кислотных составов, например, ортофосфорной кислоты с концентрацией 30–40%. Глубокая (свыше 0,3 мм) часто предполагает замену металла или использование эпоксидных шпатлёвок с армирующей сеткой. Для точной диагностики используйте толщиномер: нормальная толщина ЛКП – 80–150 мкм, отклонения свыше 20% сигнализируют о коррозии.

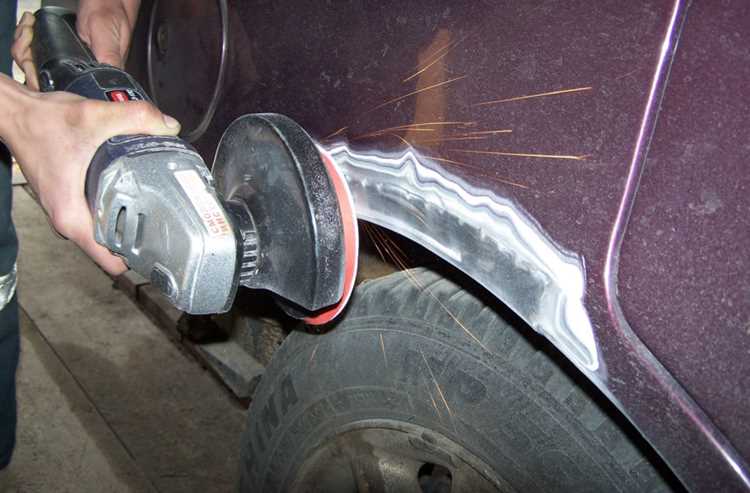

Среди механических методов наибольшую эффективность показывают абразивные круги с зернистостью P80–P120 для грубой зачистки и P240–P400 для финишной обработки. Электроинструмент (УШМ или орбитальная шлифмашина) ускоряет процесс в 3–5 раз по сравнению с ручной шкуркой, но требует контроля нажима: избыточное давление приводит к перегреву металла и деформации. Для труднодоступных мест подойдут нейлоновые щётки с карбидным напылением или пескоструйная обработка с давлением 4–6 бар.

Химические преобразователи ржавчины работают по принципу нейтрализации оксидов железа. Наиболее действенные составы содержат таннин (преобразует ржавчину в стабильный таннат железа) или цинк (создаёт защитный слой). Время выдержки – от 15 минут до 2 часов в зависимости от температуры: при +20°C реакция протекает оптимально, при +5°C замедляется в 2–3 раза. После обработки обязательна промывка нейтрализующим раствором (сода 50 г/л воды) и сушка горячим воздухом (температура 60–80°C).

Для долгосрочной защиты после удаления ржавчины используйте грунты на эпоксидной основе (например, PPG DP40 или 3M 08837), которые создают барьер с адгезией 10–12 МПа. Наносите 2 слоя с межслойной сушкой 10–15 минут при 20°C. Финишное покрытие – полиуретановая эмаль с УФ-фильтром, устойчивая к сколам и химикатам. Расход материалов: 1 л грунта на 8–10 м², 1 л эмали – на 6–7 м² при толщине слоя 40–50 мкм.

Какие инструменты и материалы понадобятся для механического удаления ржавчины

Механическое удаление ржавчины требует точного подбора инструментов в зависимости от степени коррозии и локализации повреждений. Для поверхностной ржавчины на плоских участках кузова подойдут абразивные круги на угловой шлифмашине (болгарке) с зернистостью P80–P120. При работе с труднодоступными местами – порогами, арками, стыками панелей – используйте проволочные насадки на дрель или мини-шлифмашину диаметром 25–50 мм. Для деликатных зон (например, кромки дверей) применяйте нейлоновые щетки с абразивным покрытием или наждачную бумагу с зерном P180–P320.

Основные расходные материалы:

• Наждачная бумага: P60–P80 (грубая очистка), P120–P180 (промежуточная обработка), P320–P400 (финишная шлифовка).
• Лепестковые круги: диаметр 115–125 мм, зернистость P60–P120 для болгарки.
• Проволочные щетки: стальные (для грубой очистки), латунные или нержавеющие (для деликатных поверхностей).
• Шлифовальные диски из оксида алюминия или циркония – долговечнее и эффективнее на больших площадях.
• Скотч-брайт (абразивная губка) – для ручной обработки криволинейных поверхностей.

Для защиты смежных участков и предотвращения распространения коррозии потребуются: малярный скотч шириной 20–50 мм, полиэтиленовая пленка (толщина 50–100 мкм), антикоррозийный грунт (эпоксидный или кислотный) и преобразователь ржавчины на основе ортофосфорной кислоты. При работе с электроинструментом обязательны средства индивидуальной защиты: респиратор с фильтром класса P2 (для мелкой пыли), защитные очки с боковыми экранами, перчатки из нитрила или латекса.

Дополнительные приспособления ускорят процесс: пневматическая шлифмашина с регулировкой оборотов (для точной обработки), металлическая щетка с длинной ручкой (для днища), магнитный держатель для наждачной бумаги (при ручной шлифовке). Для финальной подготовки поверхности перед покраской используйте обезжириватель (антисиликон) и липкую салфетку для удаления пыли. Храните инструменты в сухом месте – влага ускоряет коррозию металлических частей.

Как правильно использовать преобразователи ржавчины перед покраской

Перед нанесением преобразователя ржавчины очистите поверхность от грязи, масла и рыхлой коррозии металлической щеткой или наждачной бумагой с зернистостью P80–P120. Удалите пыль и обезжирьте участок уайт-спиритом или ацетоном – остатки жира снижают эффективность реакции. Преобразователь наносите кистью, валиком или распылителем тонким слоем, избегая подтеков: избыток средства образует липкую пленку, которую сложно удалить. Время выдержки зависит от состава: кислотные преобразователи (на основе ортофосфорной кислоты) требуют 15–30 минут, цинковые – до 24 часов. Температура окружающей среды должна быть в пределах +10…+30°C – при низких температурах реакция замедляется, при высоких – ускоряется, что может привести к неравномерному преобразованию.

После высыхания преобразователя проверьте результат: качественно обработанная поверхность должна быть матовой, без рыжих пятен. Если ржавчина осталась, повторите процедуру. Удалите остатки средства нейтрализующим составом (например, 5%-м раствором соды для кислотных преобразователей) или промойте водой под давлением, затем просушите феном или сжатым воздухом. Не оставляйте преобразованный слой без защиты дольше 48 часов – он гигроскопичен и может повторно окислиться. Для долговременной защиты нанесите грунт-эпоксид или кислотный грунт в течение 2–6 часов после обработки.

Выбирайте преобразователь под тип коррозии: для поверхностной ржавчины подойдут гелевые составы с ингибиторами, для глубокой – жидкие с высокой проникающей способностью. Избегайте универсальных средств на основе танинов для кузовных работ – они оставляют темный налет, усложняющий контроль качества подготовки. При работе с преобразователями используйте нитриловые перчатки и респиратор: пары ортофосфорной кислоты раздражают дыхательные пути, а цинковые составы токсичны при вдыхании аэрозоля.

Пошаговая инструкция по обработке очагов коррозии пескоструйным методом

Пескоструйная обработка – единственный метод, гарантирующий полное удаление ржавчины с минимальным повреждением металла при соблюдении технологии. Для работы потребуется аппарат с давлением не менее 6–8 бар, абразивный материал фракции 0,2–0,5 мм (оксид алюминия или стеклянные шарики для деликатных участков) и средства индивидуальной защиты: респиратор с фильтром класса P3, герметичные очки и костюм из плотной ткани.

Перед началом демонтируйте все съемные элементы кузова в зоне обработки: молдинги, уплотнители, фары. Закройте необрабатываемые участки полиэтиленовой пленкой толщиной 150–200 мкм, зафиксировав ее малярным скотчем. Особое внимание уделите резиновым деталям и электропроводке – попадание абразива на них приведет к повреждениям. Для защиты стекол используйте специальные защитные щиты из оргстекла или многослойную пленку.

Настройте пескоструйный аппарат согласно таблице параметров:

Начинайте обработку с периферии очага коррозии, постепенно перемещаясь к центру. Держите сопло перпендикулярно поверхности, избегая длительного воздействия на один участок – это приведет к перегреву металла и его деформации. Для контроля качества используйте лупу с 10-кратным увеличением: поверхность должна быть матовой, без следов ржавчины и окалины. При обнаружении глубоких каверн (более 0,3 мм) потребуется дополнительная шпатлевка.

После пескоструйной обработки немедленно продуйте поверхность сжатым воздухом под давлением 5–6 бар, удаляя остатки абразива и пыли. Используйте промышленный пылесос с HEPA-фильтром для сбора мелких частиц. Протрите металл безворсовой салфеткой, смоченной в обезжиривателе на основе изопропилового спирта (концентрация не менее 95%). Не применяйте бензин или уайт-спирит – они оставляют маслянистую пленку, ухудшающую адгезию грунта.

Нанесите преобразователь ржавчины на основе таниновой кислоты в два слоя с интервалом 10–15 минут. Первый слой должен быть тонким, второй – более обильным. Преобразователь вступает в реакцию с остаточными оксидами железа, образуя стабильный фосфатный слой. Время выдержки – 30–40 минут при температуре +18…+25°C. После высыхания удалите излишки преобразователя сухой салфеткой.

Загрунтуйте обработанный участок эпоксидным грунтом в два слоя с межслойной сушкой 15 минут. Первый слой – «мокрый», второй – более тонкий, для выравнивания поверхности. Толщина сухого слоя должна составлять 50–70 мкм. После полимеризации грунта (2–4 часа при +20°C) отшлифуйте поверхность абразивом P320–P400, удаляя неровности. Перед покраской повторно обезжирьте участок и нанесите проявочный слой грунта для контроля качества подготовки.

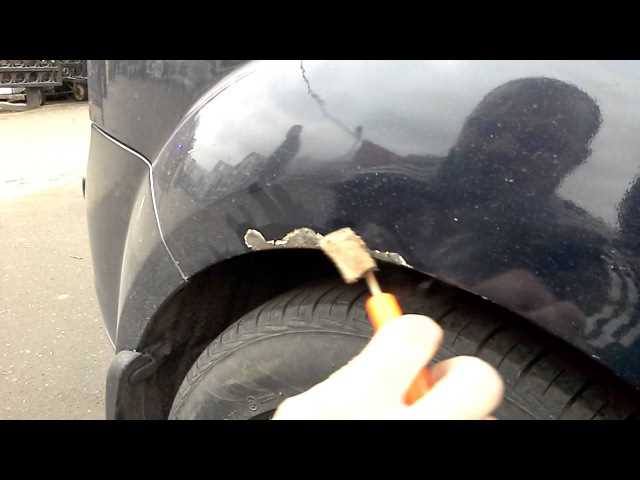

Какие химические средства лучше всего справляются с глубокой ржавчиной

Глубокая ржавчина требует агрессивных составов, способных проникать в поры металла и разрушать оксиды железа на молекулярном уровне. Наиболее эффективны кислотные преобразователи на основе ортофосфорной кислоты (H₃PO₄) с концентрацией 30–40%. Они не только растворяют ржавчину, но и образуют защитную фосфатную пленку, предотвращающую повторное окисление. Примеры: «Цинкарь», «Кольчуга», Permatex Rust Treatment. Время воздействия – 15–30 минут, после чего требуется тщательная промывка водой.

Для застарелых очагов коррозии, проникших вглубь металла, подходят гелевые составы с добавками ингибиторов. Loctite SF 7503 содержит тиксотропные агенты, удерживающие кислоту на вертикальных поверхностях, и действует в течение 2–4 часов. Альтернатива – Bilt-Hamber Hydrate-80, который помимо ортофосфорной кислоты включает сульфаминовую, ускоряющую процесс в 1,5 раза. Оба средства требуют нейтрализации щелочным раствором (например, пищевой содой) после применения.

Серная и соляная кислоты в чистом виде использовать не рекомендуется – они вызывают ускоренную коррозию после обработки. Однако их разбавленные растворы (5–10%) входят в состав профессиональных препаратов, таких как Fertan или Rust Converter Ultra. Эти средства работают при температуре от +5°C, но при +20°C эффективность возрастает на 40%. Важно: после обработки металл необходимо сразу покрыть грунтом, иначе остатки кислоты спровоцируют новые очаги ржавчины.

Для локального удаления глубокой коррозии в труднодоступных местах (пороги, стойки) подходят аэрозольные преобразователи. 3M Rust Remover Spray содержит муравьиную кислоту и поверхностно-активные вещества, проникающие в микротрещины. Распыляется с расстояния 15–20 см, время реакции – 10–15 минут. Другой вариант – WD-40 Specialist Rust Remover Soak, который можно наносить кистью или погружением детали. Оба средства удаляют ржавчину без механического воздействия, но требуют последующей антикоррозийной обработки.

Комплексные составы с цинком и марганцем не только удаляют ржавчину, но и создают катодную защиту. Por-15 Rust Preventive Coating после высыхания образует непроницаемый полимерный слой, устойчивый к влаге и солям. Наносится в 2–3 слоя с промежуточной сушкой 30 минут. Аналог – Dinitrol RC 800, который дополнительно содержит восковые компоненты для защиты от абразивного износа. Оба продукта подходят для обработки днища и арок, но требуют предварительного удаления рыхлой ржавчины.

Для экстремальных случаев, когда коррозия проела металл насквозь, применяют двухкомпонентные системы. Metal Rescue Rust Remover Bath – это водный раствор органических кислот и хелатирующих агентов, который удаляет ржавчину при погружении детали на 12–24 часа. Работает при комнатной температуре, не повреждает краску и резину. После обработки металл остается чистым, но требует немедленной консервации. Альтернатива – Evapo-Rust, безопасный для кожи и не требующий нейтрализации, но менее эффективный при толщине ржавчины более 0,5 мм.

При выборе средства критически важно учитывать тип металла. Для алюминиевых деталей (например, капотов) подходят только нейтральные составы, такие как Sonax Full Effect на основе комплексонов. Он не вызывает окисления алюминия и действует в течение 5–10 минут. Для чугунных блоков двигателя или тормозных дисков оптимальны кислотные преобразователи с добавками ингибиторов, например K2 Derusto, который дополнительно содержит графит для улучшения смазывающих свойств поверхности.

Эффективность химической обработки зависит от подготовки поверхности. Перед нанесением средства необходимо удалить рыхлую ржавчину металлической щеткой или пескоструем, обезжирить поверхность ацетоном или уайт-спиритом. После обработки преобразователем металл должен быть сухим – остатки влаги снижают адгезию последующих покрытий. Для проверки качества удаления ржавчины используют индикаторные растворы, например Ferrotest, который окрашивает остатки оксидов в ярко-красный цвет.
