Топливный насос высокого давления (ТНВД) – ключевой элемент дизельных и некоторых бензиновых двигателей с непосредственным впрыском. Его задача – подавать топливо под давлением от 200 до 2500 бар (в зависимости от системы) в форсунки, обеспечивая точное дозирование и распыление. Без ТНВД невозможна работа современных дизельных агрегатов, где требования к давлению и синхронизации впрыска критически важны для эффективности и экологичности.
Существует три основных типа ТНВД: рядные, распределительные и магистральные. Рядные насосы, применявшиеся в старых дизелях (например, в грузовиках МАЗ или КамАЗ), имеют отдельный плунжер для каждого цилиндра. Распределительные (как в легковых дизелях Volkswagen TDI) используют один плунжер для подачи топлива ко всем форсункам. Магистральные насосы (Common Rail) создают давление в общей топливной рампе, откуда топливо поступает к форсункам по команде ЭБУ.
Работа ТНВД основана на принципе объемного вытеснения. Плунжер, приводимый в движение кулачковым валом, сжимает топливо в камере высокого давления. В распределительных насосах плунжер дополнительно вращается, направляя топливо к нужной форсунке. В системах Common Rail насос лишь нагнетает давление, а момент впрыска регулируется электромагнитными или пьезоэлектрическими форсунками. Точность работы ТНВД напрямую влияет на расход топлива, мощность и уровень вредных выбросов.
Типичные неисправности ТНВД – износ плунжерных пар, засорение клапанов или нарушение герметичности уплотнений. Симптомы: затрудненный запуск, неравномерная работа двигателя, повышенный расход топлива или появление черного дыма. Для диагностики используют сканеры (например, Bosch KTS или Launch X-431), проверяют давление в системе и состояние топливных фильтров. Ремонт ТНВД требует специализированного оборудования и часто нерентабелен – проще заменить узел целиком.
Эксплуатация ТНВД зависит от качества топлива. В дизельных системах особенно опасно попадание воды или механических примесей, которые ускоряют износ прецизионных деталей. Рекомендуется использовать топливо с цетановым числом не ниже 51, регулярно менять фильтры (каждые 10–15 тыс. км) и добавлять присадки для очистки системы (например, Liqui Moly Diesel Spulung). В холодное время года важно применять зимнее дизтопливо или антигели, чтобы избежать кристаллизации парафинов.
Назначение ТНВД в дизельных и бензиновых двигателях
Топливный насос высокого давления (ТНВД) – ключевой элемент системы питания, обеспечивающий подачу топлива под строго заданным давлением в камеры сгорания. В дизельных двигателях его роль критична: давление впрыска достигает 2000 бар и выше, что необходимо для самовоспламенения топлива при сжатии воздуха. Без точного дозирования и синхронизации с тактами работы цилиндров эффективность сгорания резко падает, растет расход топлива и выбросы сажи.
В бензиновых двигателях с непосредственным впрыском ТНВД также применяется, но требования к давлению ниже – обычно 50–200 бар. Здесь насос обеспечивает равномерное распределение топлива по цилиндрам, улучшая динамику и снижая токсичность выхлопа. В системах типа *common rail* ТНВД создает запас топлива в аккумуляторе давления, откуда оно подается к форсункам по команде ЭБУ, что повышает точность управления процессом сгорания.
Конструктивно ТНВД для дизелей и бензиновых моторов различаются. Дизельные насосы чаще используют плунжерные пары с механическим приводом от распредвала или отдельного вала, тогда как в бензиновых системах распространены роторные или шестеренчатые насосы с электрическим управлением. Например, в дизелях *Bosch CP3* применяется трехплунжерная схема, а в бензиновых *GDI* – одно- или двухплунжерные варианты с меньшей металлоемкостью.
Неисправности ТНВД проявляются по-разному. В дизелях характерны затрудненный запуск, дымный выхлоп и потеря мощности из-за падения давления впрыска. В бензиновых моторах проблемы чаще связаны с неравномерной работой на холостом ходу или провалами при разгоне. Диагностика включает проверку давления топлива манометром (для дизелей – до 2500 бар) и сканирование ошибок ЭБУ, например, кодов *P0087* (низкое давление) или *P0251* (неисправность насоса).
Обслуживание ТНВД требует строгого соблюдения регламента. В дизельных системах критически важна чистота топлива: частицы размером более 5 мкм способны вывести из строя плунжерные пары. Рекомендуется использовать фильтры с водоотделителем и менять их каждые 15–20 тыс. км. В бензиновых насосах с электроприводом чаще страдают обратные клапаны – их ресурс редко превышает 100–120 тыс. км. При ремонте дизельных ТНВД обязательна калибровка на стенде, иначе нарушится равномерность подачи топлива по цилиндрам.
Выбор ТНВД зависит от типа двигателя и его мощности. Для легковых дизелей подходят насосы *Bosch VP44* или *Delphi DFP3*, рассчитанные на давление до 1600 бар. В грузовых автомобилях используются более производительные модели, например, *Zexel HP3* или *Denso HP4*, работающие с давлением до 2500 бар. Для бензиновых турбомоторов с непосредственным впрыском оптимальны насосы *Continental HDP5* или *Marelli CNG*, обеспечивающие стабильное давление при высоких оборотах. При замене важно учитывать совместимость с ЭБУ и форсунками – несоответствие параметров приводит к ошибкам впрыска и повреждению двигателя.
Основные компоненты ТНВД и их роль в работе системы
Плунжерная пара – сердце ТНВД, состоящее из прецизионно обработанного плунжера и гильзы с зазором не более 2–4 микрон. При вращении кулачкового вала плунжер совершает возвратно-поступательные движения, создавая давление топлива до 2000 бар в системах Common Rail. От точности подгонки деталей зависит герметичность и эффективность впрыска: износ свыше 5 микрон приводит к падению давления на 15–20% и увеличению расхода топлива. Рекомендуется проверять зазор каждые 50 000 км пробега с помощью микрометра и пневматического калибратора.
Нагнетательный клапан регулирует подачу топлива к форсункам, предотвращая обратный поток и поддерживая остаточное давление в магистрали на уровне 20–50 бар. Конструктивно он может быть выполнен в виде шарикового или грибкового клапана с пружиной, рассчитанной на усилие 50–120 Н. При засорении или износе седла клапана возникают подвпрыски, что увеличивает дымность выхлопа на 30–40%. Для диагностики используйте манометр с диапазоном до 2500 бар и тестер герметичности клапанов.
Кулачковый вал с профилем, оптимизированным под конкретный двигатель, преобразует вращательное движение в линейное перемещение плунжера. В рядных ТНВД применяются валы с 3–6 кулачками, в распределительных – с одним эксцентриком. Материал – закаленная сталь 18ХГТ с твердостью поверхности 58–62 HRC. При износе кулачков более 0,1 мм нарушается фазировка впрыска, что снижает мощность на 8–12%. Замена вала требуется при появлении задиров или отклонении профиля свыше 0,05 мм, проверяемого индикатором часового типа.
Как ТНВД создает высокое давление топлива для форсунок

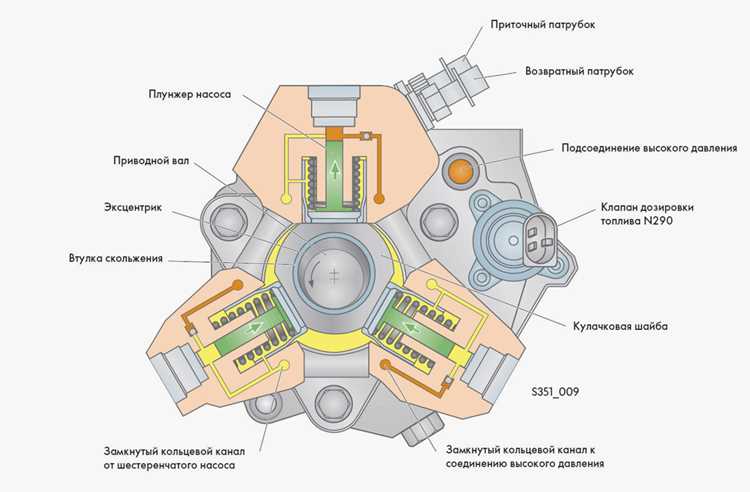

ТНВД (топливный насос высокого давления) преобразует механическую энергию в гидравлическую, повышая давление топлива до 1800–2500 бар в современных системах Common Rail. Основной принцип работы основан на принудительном сжатии топлива в замкнутом объеме плунжерными парами. Каждая пара состоит из прецизионно обработанного плунжера и гильзы с зазором не более 2–4 микрон, что минимизирует утечки и обеспечивает герметичность.
Процесс начинается с впуска топлива через впускной клапан при движении плунжера вниз. При обратном ходе плунжера топливо сжимается, так как впускной клапан закрывается, а нагнетательный – открывается только при достижении заданного давления. В системах с электронным управлением момент открытия нагнетательного клапана регулируется соленоидом или пьезоэлементом, что позволяет точно дозировать подачу.
- В рядных ТНВД давление создается за счет кулачкового вала, который через толкатели перемещает плунжеры. Каждый плунжер обслуживает одну форсунку, а давление достигает 1000–1300 бар.
- В распределительных насосах (например, VE) один плунжер-распределитель подает топливо ко всем форсункам поочередно, обеспечивая давление до 1400 бар.
- В системах Common Rail насос нагнетает топливо в общую рампу, где давление поддерживается постоянно, а форсунки открываются по сигналу ЭБУ.
Ключевую роль играет профиль кулачка или эксцентрика, определяющий скорость движения плунжера. Чем круче профиль, тем быстрее растет давление, но увеличивается нагрузка на привод. В современных насосах применяют многоступенчатые кулачки, чтобы сгладить пиковые нагрузки и продлить ресурс. Например, в насосах Bosch CP4 используется трехкулачковый профиль, снижающий вибрации на 30%.
Для предотвращения кавитации и гидроударов в ТНВД интегрированы демпферы и обратные клапаны. Демпферы гасят колебания давления, возникающие при резком закрытии нагнетательных клапанов, а обратные клапаны предотвращают обратный поток топлива из рампы. В системах Common Rail дополнительно устанавливают регулятор давления, который сбрасывает излишки топлива в обратку при превышении заданного значения.
Точность обработки деталей ТНВД критически важна. Например, шероховатость поверхности плунжера не должна превышать Ra 0,05 мкм, а отклонение от цилиндричности – 0,5 мкм. Даже микроскопические дефекты приводят к падению давления и неравномерной подаче топлива. Для проверки герметичности плунжерных пар используют тесты с гелием под давлением 200 бар – утечки не должны превышать 0,1 см³/мин.
В дизельных двигателях с системой впрыска Common Rail давление в рампе поддерживается на уровне 1600–2200 бар независимо от оборотов двигателя. Это достигается за счет работы насоса в режиме постоянной подачи, а избыток топлива сливается через регулятор давления. В бензиновых системах непосредственного впрыска (например, GDI) давление ниже – 100–200 бар, но требования к точности дозировки и скорости нарастания давления аналогичны.
Обслуживание ТНВД требует строгого соблюдения регламента. Замена топливного фильтра каждые 15–20 тыс. км предотвращает попадание абразивных частиц в плунжерные пары. Использование топлива с цетановым числом ниже 51 для дизеля или октановым числом ниже 95 для бензина приводит к повышенному износу и снижению давления. При падении давления на 10–15% от номинального насос подлежит диагностике или замене.
Различия между рядными, распределительными и насос-форсунками
Рядные ТНВД – механические системы с отдельным плунжером для каждого цилиндра, расположенным в одном блоке. Конструкция обеспечивает высокую надежность и долговечность: ресурс достигает 500–700 тыс. км при правильном обслуживании. Давление впрыска ограничено 1200–1600 бар, что достаточно для старых дизелей с механическим управлением. Основной недостаток – большие габариты и масса, из-за чего их применяют преимущественно на грузовиках и спецтехнике (например, КамАЗ, MAN). Ремонтопригодность высокая, но требует точной настройки фаз впрыска.
Распределительные ТНВД компактнее и легче рядных, так как один плунжер-распределитель обслуживает все цилиндры. Давление впрыска достигает 1800–2000 бар, что улучшает распыление топлива и снижает расход. Используются в легковых дизелях 1990–2010-х годов (VW TDI, BMW M57). Два подтипа: роторные (Lucas/CAV) и аксиальные (Bosch VE). Роторные надежнее при низком качестве топлива, но сложнее в ремонте. Аксиальные чувствительны к загрязнениям, но проще в регулировке. Ключевой недостаток – ограниченный ресурс плунжера (200–300 тыс. км), после чего требуется замена узла.
Насос-форсунки интегрируют ТНВД и форсунку в один узел, установленный непосредственно в головке блока. Давление впрыска достигает 2200–2500 бар, что обеспечивает максимальную эффективность сгорания и снижение вредных выбросов. Применяются в современных дизелях (VW 1.9 TDI PD, Mercedes OM611). Преимущества: отсутствие топливных магистралей высокого давления, быстрый отклик на педаль газа. Недостатки: высокая стоимость ремонта (замена насос-форсунки обходится в 15–30 тыс. рублей), чувствительность к качеству топлива и масла. Требуют регулярной замены фильтров (каждые 10–15 тыс. км).
Рядные ТНВД работают с механическим регулятором оборотов, что делает их менее точными по сравнению с электронно-управляемыми системами. Распределительные насосы оснащаются электронными блоками управления (EDC), позволяющими корректировать впрыск в зависимости от нагрузки и температуры. Насос-форсунки управляются полностью электроникой, что дает возможность реализовать многофазный впрыск (до 5 предварительных и основных доз за цикл). Это снижает шум двигателя и улучшает экологические показатели, но повышает требования к электронике.
Энергопотребление систем различается: рядные ТНВД приводятся от коленвала через шестерни, распределительные – через ремень или цепь, насос-форсунки требуют дополнительного привода от распредвала (кулачок на каждый цилиндр). Последние потребляют больше мощности (до 5–7 л.с.), что снижает КПД двигателя. Рядные и распределительные насосы менее требовательны к приводу, но уступают в точности дозирования топлива.
По стоимости обслуживания рядные ТНВД – самые доступные: ремонт обходится в 20–50 тыс. рублей, а запчасти (плунжерные пары, клапаны) широко распространены. Распределительные насосы дороже: замена плунжера или электронного блока может стоить 40–80 тыс. рублей. Насос-форсунки – самые затратные: диагностика и ремонт одной форсунки начинается от 10 тыс. рублей, а полный комплект (4–6 шт.) может превысить стоимость двигателя. Для снижения расходов рекомендуется использовать оригинальные фильтры и топливо с цетановым числом не ниже 51.
По экологическим нормам рядные ТНВД соответствуют Евро-2/3, распределительные – Евро-3/4, насос-форсунки – Евро-4/5. Последние часто оснащаются сажевыми фильтрами (DPF) и системами рециркуляции отработавших газов (EGR), что дополнительно усложняет конструкцию. Рядные насосы несовместимы с современными экологическими требованиями без глубокой модернизации, поэтому их производство практически прекращено. Распределительные системы еще встречаются на вторичном рынке, но постепенно вытесняются Common Rail.
Выбор системы зависит от задач: для коммерческого транспорта с большими пробегами оптимальны рядные ТНВД, для легковых автомобилей – распределительные или насос-форсунки. Последние предпочтительны для динамичных дизелей с высокой степенью форсировки. При покупке подержанного автомобиля с насос-форсунками обязательна диагностика на стенде: износ плунжеров приводит к неравномерной работе двигателя и повышенному расходу масла. Для распределительных насосов критична проверка электронного блока на ошибки по топливоподаче.
