Ножной тормоз велосипеда как работает

Ножной тормоз, или тормоз обратного хода, – система, интегрированная в заднюю втулку велосипеда. В отличие от ободных или дисковых тормозов, он не требует рычагов на руле и срабатывает при вращении педалей назад. Основные компоненты: тормозной конус, шариковые подшипники, тормозные колодки и корпус втулки. Принцип работы основан на преобразовании обратного вращения педалей в механическое давление на колодки, которые прижимаются к внутренней поверхности втулки.

Эффективность ножного тормоза зависит от типа втулки. Наиболее распространены модели с тормозным механизмом типа Torpedo (Shimano, SRAM) и Coaster Brake (устаревшие односкоростные велосипеды). Втулки Torpedo обеспечивают плавное торможение за счёт спиральных канавок на конусе, распределяющих усилие равномерно. Средний тормозной путь при скорости 25 км/ч – 3–4 метра на сухом асфальте, но на мокрой поверхности он увеличивается на 30–50%.

Обслуживание ножного тормоза требует периодической смазки и регулировки. Раз в 2–3 тысячи километров необходимо разбирать втулку, очищать детали от старой смазки и наносить консистентную смазку (например, Shimano Premium Grease). Критический износ колодок определяется по металлическому скрежету – в этом случае требуется замена втулки или её ремонт в мастерской. Не используйте жидкие масла: они снижают трение и ухудшают торможение.

Ножной тормоз уступает дисковым системам в мощности, но превосходит их в надёжности при эксплуатации в грязи и пыли. Он нечувствителен к деформации обода и не требует частой подстройки. Однако на крутых спусках (уклон более 10%) возможен перегрев втулки, что приводит к снижению эффективности. Для городских велосипедов с нагрузкой до 100 кг и скоростью до 30 км/ч – оптимальное решение.

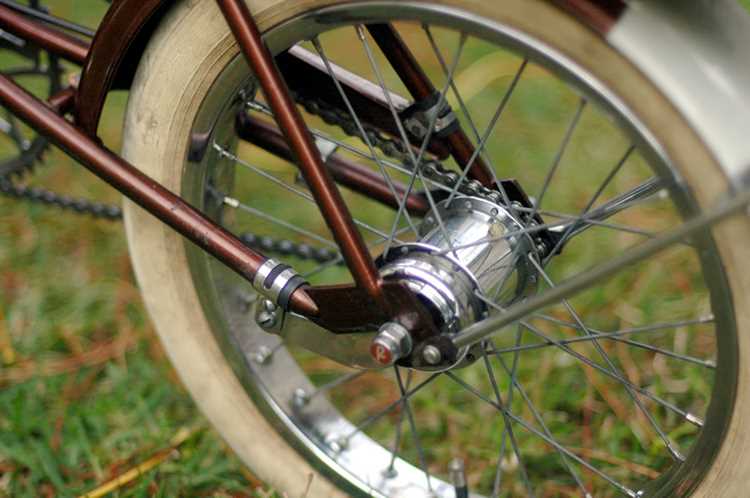

Какие типы ножных тормозов существуют и чем они отличаются

Ножные тормоза на велосипедах делятся на три основных типа: тормоза с обратным вращением педалей (coaster brake), барабанные и дисковые. Первый – самый распространённый в городских и детских моделях. Работает за счёт фиксации задней втулки при вращении педалей назад: внутри механизма срабатывает храповик, блокирующий колесо. Эффективен на сухих поверхностях, но теряет надёжность на мокром асфальте или грязи из-за проскальзывания колодок.

Барабанные тормоза (drum brake) интегрированы во втулку заднего колеса и активируются рычагом на руле через тросик. Внутри барабана раздвигаются колодки, прижимаясь к вращающемуся корпусу. Преимущество – устойчивость к погодным условиям: пыль, вода и грязь не влияют на торможение. Однако вес конструкции выше, а обслуживание сложнее – требуется периодическая регулировка зазора между колодками и барабаном.

Дисковые ножные тормоза встречаются реже, но используются на велосипедах с планетарными втулками (например, Shimano Nexus). Тормозной диск крепится к втулке, а суппорт с колодками – к раме. При нажатии на педаль назад трос или гидролиния передаёт усилие на суппорт. Такая система обеспечивает стабильное торможение даже под дождём и при длительных спусках, но требует точной настройки и дороже в ремонте.

Coaster brake – самый простой в эксплуатации: не нуждается в регулировке, работает без тросиков и гидравлики. Однако при поломке втулку приходится менять целиком, а тормозной путь на мокрой дороге увеличивается на 30–40%. Подходит для неспешных поездок по ровным покрытиям, но не рекомендуется для горных велосипедов или езды в холмистой местности.

Барабанные тормоза выдерживают нагрузки до 100 кг и служат дольше coaster brake, но их эффективность снижается при перегреве – например, на затяжных спусках. Колодки изнашиваются медленно, но при критическом износе требуют замены всего барабана. Часто устанавливаются на туристические и грузовые велосипеды, где важна надёжность, а не скорость торможения.

Дисковые ножные тормоза – выбор для велосипедов с высокой нагрузкой. Гидравлические модели (например, Shimano Alfine) обеспечивают плавное и мощное торможение, но чувствительны к перепадам температур и требуют прокачки системы раз в сезон. Механические версии дешевле, но уступают в точности. Оба варианта совместимы с планетарными втулками, что делает их оптимальными для комфортной городской езды с частыми остановками.

При выборе типа тормоза учитывайте условия эксплуатации: для города с ровными дорогами подойдёт coaster brake, для пересечённой местности – барабанный или дисковый. Обслуживание coaster brake сводится к смазке втулки раз в год, барабанные требуют проверки зазора каждые 2–3 тысячи км, а дисковые – контроля уровня тормозной жидкости и состояния колодок. Независимо от типа, избегайте резких торможений на мокром покрытии – это ускоряет износ механизма.

Из каких деталей состоит механизм ножного тормоза

Главный компонент – тормозная втулка. Она представляет собой металлический корпус с интегрированным механизмом торможения. Внутри втулки расположены:

• Шестерня привода – передаёт усилие от педалей на механизм торможения при вращении назад. Изготавливается из закалённой стали, так как испытывает высокие нагрузки.
• Конусные подшипники – обеспечивают плавное вращение колеса и одновременно служат опорой для тормозных элементов. Требуют периодической регулировки зазора (0,1–0,2 мм) для предотвращения люфта или заклинивания.
• Тормозные колодки – обычно изготавливаются из фрикционного материала на основе асбеста (в старых моделях) или кевлара (в современных). При торможении прижимаются к внутренней поверхности втулки, создавая трение.

Приводной механизм включает педальный узел и храповик. При вращении педалей вперёд храповик блокирует обратное движение, позволяя велосипеду двигаться. При попытке крутить педали назад шестерня привода передаёт усилие на тормозные колодки через систему рычагов. Важно: храповик должен быть чистым и смазанным – грязь или износ зубьев приводят к проскальзыванию и отказу тормоза.

Фиксирующие элементы – это детали, удерживающие механизм в сборе и обеспечивающие его взаимодействие с рамой велосипеда:

• Ось втулки – полая стальная трубка с резьбой на концах, крепится к дропаутам рамы гайками или эксцентриком. Диаметр оси стандартный (10 мм для большинства моделей), но встречаются усиленные варианты (12–14 мм) для грузовых велосипедов.
• Контргайки – фиксируют конусные подшипники, предотвращая их самопроизвольное ослабление. Изготавливаются из стали с мелкой резьбой (обычно M10×1). При затяжке требуется динамометрический ключ (момент 5–7 Н·м).
• Пыльники – резиновые или пластиковые кольца, защищающие внутренние детали от грязи и влаги. При повреждении пыльников ресурс втулки сокращается в 2–3 раза из-за попадания абразивных частиц.

Отдельного внимания заслуживает тормозной барабан – внутренняя часть втулки, с которой взаимодействуют колодки. Изготавливается из алюминиевого сплава с анодированным покрытием или стали. На поверхности барабана часто наносятся насечки для улучшения сцепления с колодками. При износе более 0,5 мм барабан подлежит замене – дальнейшая эксплуатация приводит к перегреву и деформации втулки.

Для корректной работы механизма критически важна смазка. В ножных тормозах используется специальная консистентная смазка с высокой температурной стойкостью (например, литол-24 или специализированные составы для велосипедных втулок). Наносится тонким слоем на шестерни, подшипники и тормозные колодки. Избыток смазки приводит к проскальзыванию колодок, недостаток – к ускоренному износу. Периодичность обслуживания: каждые 2000–3000 км или раз в сезон.

Типичные неисправности механизма связаны с нарушением регулировки или износом деталей:

1. Люфт колеса – ослаблены контргайки или изношены подшипники. Устраняется подтяжкой конусов с последующей фиксацией контргайками.
2. Слабое торможение – загрязнение колодок или барабана, износ фрикционного материала. Требуется чистка или замена колодок (ресурс 5000–8000 км).
3. Скрип при торможении – попадание масла на колодки или барабан. Устраняется обезжириванием поверхностей (спирт, уайт-спирит).
4. Заклинивание механизма – перетянуты подшипники или деформирована ось. Проверяется вращением колеса в подвешенном состоянии – оно должно крутиться свободно, без заеданий.

При выборе запчастей для ремонта учитывайте совместимость деталей. Например, тормозные колодки от разных производителей могут отличаться по толщине (стандарт – 5–7 мм) или составу фрикционного материала. Шестерни привода имеют разное количество зубьев (обычно 16–20), что влияет на передаточное отношение. Перед покупкой сверяйте маркировку втулки (например, Shimano Nexus 3, Sachs Torpedo) с документацией производителя.

Как правильно нажимать на педали для остановки велосипеда

Ножной тормоз срабатывает при вращении педалей назад. Для эффективной остановки переместите одну педаль в положение «на 2 часа» (примерно 60° от верхней мёртвой точки), перенесите вес тела на эту ногу и резко надавите назад. Усилие должно быть направлено строго по касательной к траектории вращения шатуна – отклонение на 10–15° снижает тормозной момент на 20–25%. При скорости выше 25 км/ч избегайте блокировки колеса: контролируйте давление, чтобы заднее колесо продолжало вращаться с проскальзыванием не более 10–15%.

На спусках свыше 8% уклона тормозите короткими импульсами по 1–1,5 секунды с интервалом 0,5 секунды – это предотвращает перегрев тормозной втулки (критическая температура для большинства моделей – 180°C). При экстренном торможении одновременно переносите центр тяжести назад, смещаясь на седле на 10–15 см, чтобы избежать опрокидывания через руль. На мокром асфальте увеличивайте тормозной путь в 1,5–2 раза из-за снижения коэффициента трения тормозных колодок.

Почему ножной тормоз может плохо работать и как это исправить

Ножной тормоз (он же тормоз задней втулки) теряет эффективность из-за износа тормозных колодок. В стандартных втулках типа Shimano Nexus или SRAM Spectro колодки выполнены из фрикционного материала, который стирается со временем. Критический износ наступает при толщине менее 1,5 мм – тормозной путь увеличивается на 30–50%. Замените колодки, если на них видны глубокие борозды или материал осыпается.

Загрязнение механизма – вторая распространённая причина. Пыль, песок и влага проникают во втулку через сальники, оседают на тормозных поверхностях и снижают сцепление. Разберите втулку, очистите конусные поверхности и тормозной барабан изопропиловым спиртом (не бензином – он разрушает резиновые уплотнения). Смажьте подшипники консистентной смазкой для велосипедов, например Finish Line Premium, избегая попадания на тормозные элементы.

Неправильная регулировка тормозного механизма приводит к слабому или неравномерному срабатыванию. В втулках с планетарным механизмом (например, Shimano Nexus 3–8 скоростей) зазор между тормозными колодками и барабаном должен составлять 0,2–0,4 мм. Проверьте регулировку с помощью щупа: если зазор больше, подтяните конусную гайку на оси на 1/8 оборота и зафиксируйте контргайкой. При слишком малом зазоре тормоз будет «вести» на ходу.

Износ или деформация тормозного барабана ухудшает торможение даже с новыми колодками. Барабан изготавливается из стали или алюминия с анодированным покрытием – при интенсивном использовании на нём появляются задиры или овальность. Измерьте внутренний диаметр барабана штангенциркулем: если отклонение превышает 0,1 мм, замените втулку. Временное решение – проточка барабана на токарном станке, но это сокращает ресурс детали.

Проблемы с возвратной пружиной встречаются в бюджетных моделях втулок. Пружина, отвечающая за отвод колодок от барабана после торможения, может ослабнуть или сломаться. Проверьте её состояние: при нажатии на педаль тормоза колодки должны мгновенно возвращаться в исходное положение. Если пружина деформирована, замените её на аналог из пружинной стали с диаметром проволоки 0,8–1,0 мм и шагом витков 3–4 мм.

Недостаточное натяжение цепи вызывает проскальзывание педалей при торможении, особенно на подъёмах. Цепь должна иметь провисание не более 10–15 мм при нажатии пальцем. Отрегулируйте натяжение с помощью эксцентрика задней оси или натяжителя цепи. В велосипедах с горизонтальными дропаутами сместите колесо назад на 2–3 мм, затянув гайки с моментом 30–40 Н·м.

Коррозия внутренних деталей втулки возникает при длительном хранении велосипеда во влажных условиях. Ржавчина на тормозных поверхностях снижает коэффициент трения до 0,1–0,2 (в норме – 0,3–0,4). Разберите втулку, удалите ржавчину металлической щёткой и обработайте поверхности преобразователем ржавчины (например, Цинкарь). После сборки протестируйте тормоз на сухой поверхности – эффективность должна восстановиться на 70–80%.

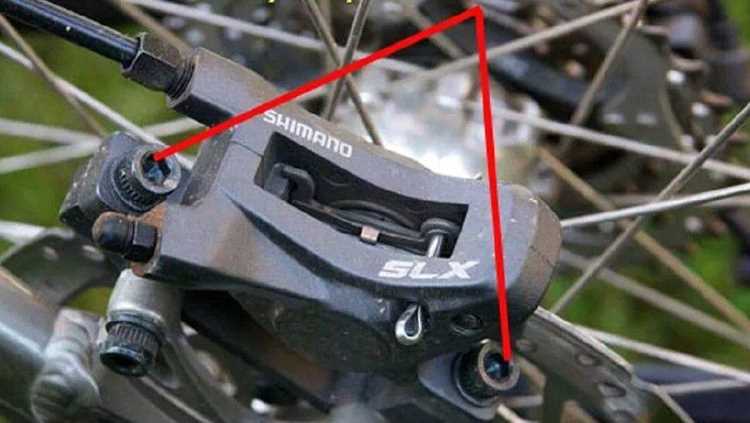

Как обслуживать и смазывать ножной тормоз самостоятельно

Ножной тормоз (педальный или барабанный) требует регулярной проверки каждые 1000–1500 км пробега. Осмотрите тормозные колодки на износ: минимальная толщина фрикционного материала – 2 мм. Если колодки тоньше, замените их комплектом, так как неравномерный износ снижает эффективность торможения. Проверьте затяжку контргайки на оси заднего колеса – момент затяжки должен составлять 30–40 Н·м. Ослабленная гайка приводит к люфту и ускоренному износу механизма.

Для смазки используйте только специализированные составы: литиевую смазку для подшипников (например, Литол-24) или силиконовую для резиновых уплотнений. Нанесите 2–3 капли масла на ось тормозного барабана через маслёнку, если она предусмотрена конструкцией. Избегайте попадания смазки на фрикционные поверхности – это снизит тормозной эффект. При разборке механизма очистите детали от старой смазки и грязи уайт-спиритом или керосином, затем просушите.

Регулировка тормоза выполняется вращением конусной гайки на оси. Прокрутите педаль назад до упора и затяните гайку до появления лёгкого сопротивления, затем ослабьте на 1/4 оборота. Проверьте работу: при вращении колеса вперёд тормоз должен срабатывать плавно, без заеданий. Если педаль проваливается или торможение запаздывает, подтяните трос (при его наличии) или замените пружину возвратного механизма.

После обслуживания проведите тест на сухой ровной поверхности: разгонитесь до 15–20 км/ч и резко затормозите. Тормозной путь не должен превышать 3–4 метра. Если велосипед уводит в сторону, проверьте равномерность прилегания колодок к барабану – при необходимости отцентруйте колесо или замените изношенные детали.
