На какой электростанции вырабатывают электроэнергию и тепло

Комбинированная выработка энергии на теплоэлектроцентралях (ТЭЦ) и других электростанциях позволяет достигать КПД до 85–90% – на 20–30% выше, чем у традиционных конденсационных станций. Это достигается за счёт одновременного производства электричества и тепла, где отработанный пар после турбин используется для отопления или технологических нужд. В России доля ТЭЦ в структуре теплоснабжения превышает 70%, а в странах Северной Европы – до 50% электроэнергии вырабатывается на таких объектах.

Современные парогазовые установки (ПГУ) с комбинированным циклом демонстрируют ещё более высокие показатели: КПД достигает 60–65% при выработке только электроэнергии. Например, ПГУ-450 на ТЭЦ-27 в Москве снизила удельный расход топлива на 30% по сравнению с паросиловыми блоками. Ключевой фактор эффективности – использование газовой турбины с последующим дожиганием выхлопных газов в котле-утилизаторе. Для повышения рентабельности рекомендуется интеграция с системами аккумулирования тепла, что позволяет сглаживать пиковые нагрузки.

Альтернативные решения, такие как когенерационные установки на биомассе или геотермальные ТЭЦ, показывают экономическую целесообразность в регионах с доступными ресурсами. Например, геотермальная станция в Исландии обеспечивает 25% потребностей страны в электроэнергии и 90% – в теплоснабжении. В России потенциал геотермальных ТЭЦ оценивается в 1 ГВт, но реализовано менее 0,1% от этого объёма. Для внедрения требуется разработка нормативной базы и субсидирование проектов с окупаемостью свыше 7–10 лет.

При проектировании новых ТЭЦ критически важно учитывать локальные условия: стоимость топлива, климатические особенности и спрос на тепло. В северных регионах оптимальны угольные ТЭЦ с высокими параметрами пара (24 МПа, 565°C), в то время как в южных районах эффективнее газовые ПГУ с утилизацией тепла для опреснения воды. Для снижения выбросов рекомендуется применение технологий улавливания CO₂, что увеличивает капитальные затраты на 20–30%, но снижает углеродный след на 80–90%.

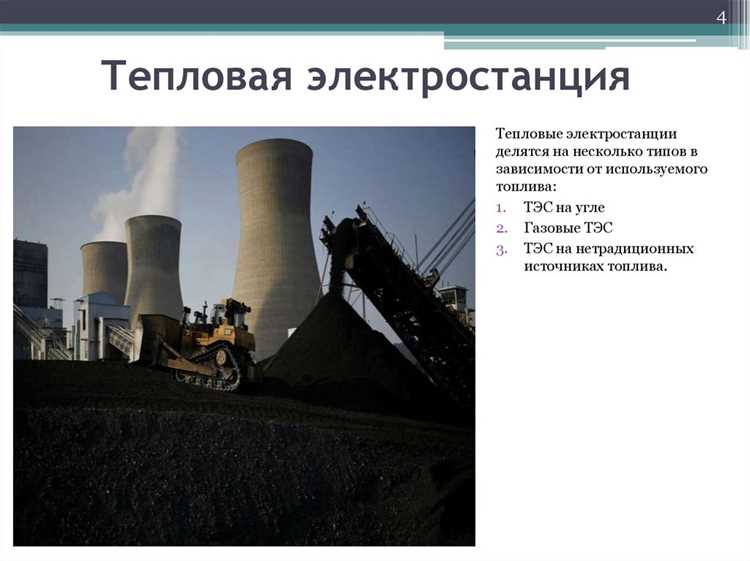

Как работают теплоэлектроцентрали: принцип действия и ключевые узлы

Ключевые узлы ТЭЦ включают:

• Паровой котёл – генерирует пар под давлением 13–24 МПа и температурой 540–560°C. В качестве топлива используются уголь, газ, мазут или биомасса. Например, котлы с циркулирующим кипящим слоем (ЦКС) позволяют сжигать низкокачественное топливо с минимальными выбросами.
• Паровая турбина – преобразует тепловую энергию пара в механическую. На ТЭЦ применяются противодавленческие или теплофикационные турбины с отборами пара. Давление в отборах составляет 0,05–1,2 МПа для нужд теплоснабжения.
• Генератор – синхронный, мощностью от 50 до 1200 МВт, с напряжением 6–24 кВ. Охлаждение – водородное или воздушное, с системой автоматического регулирования возбуждения.
• Теплообменное оборудование – сетевые подогреватели, бойлеры и деаэраторы. Температура сетевой воды на выходе – 70–150°C, давление – 0,6–1,6 МПа.
• Система водоподготовки – включает механические фильтры, ионообменные установки и обратный осмос. Жёсткость питательной воды не должна превышать 0,02 мг-экв/л для предотвращения накипи.

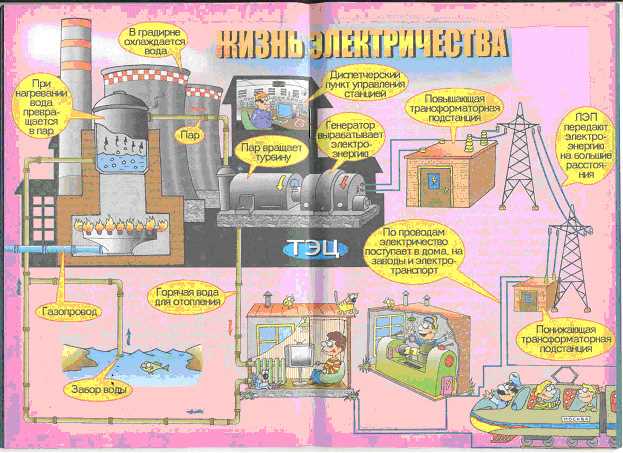

Принцип действия ТЭЦ начинается с подачи топлива в котёл, где оно сгорает, нагревая воду до состояния перегретого пара. Пар поступает в турбину, где расширяется, вращая ротор генератора. После турбины пар с пониженным давлением (0,05–0,2 МПа) направляется в теплофикационные подогреватели, где отдаёт тепло сетевой воде. Отработавший конденсат возвращается в котёл через систему регенеративных подогревателей, повышая общий КПД цикла.

Для оптимизации работы ТЭЦ критически важно соблюдать баланс между электрической и тепловой нагрузкой. Например, при снижении тепловой нагрузки в летний период часть пара направляется в конденсатор, что снижает КПД. Решение – использование аккумуляторов тепла или переключение на режим работы с минимальным противодавлением. Также эффективность повышают системы утилизации тепла дымовых газов: экономайзеры и воздухоподогреватели, снижающие температуру уходящих газов до 120–140°C.

Эксплуатация ТЭЦ требует строгого контроля параметров. Основные показатели для мониторинга:

1. Температура и давление пара перед турбиной (допустимые отклонения ±5°C и ±0,2 МПа).
2. Содержание кислорода в дымовых газах (не более 3–4% для газового топлива, 6–8% для угля).
3. Температура подшипников турбины (не выше 70°C).
4. Электропроводность конденсата (не более 0,3 мкСм/см).
5. Уровень вибрации ротора турбины (не более 4,5 мм/с по ГОСТ ИСО 10816-1).

Модернизация ТЭЦ часто включает замену устаревших турбин на более эффективные модели с регулируемыми отборами пара, установку частотно-регулируемых приводов насосов и вентиляторов, а также внедрение автоматизированных систем управления технологическим процессом (АСУ ТП). Например, переход на парогазовые установки (ПГУ-ТЭЦ) позволяет увеличить электрический КПД до 55–60% при сохранении теплофикационной мощности. При проектировании новых ТЭЦ рекомендуется закладывать возможность работы на нескольких видах топлива, включая водород, для повышения энергетической безопасности.

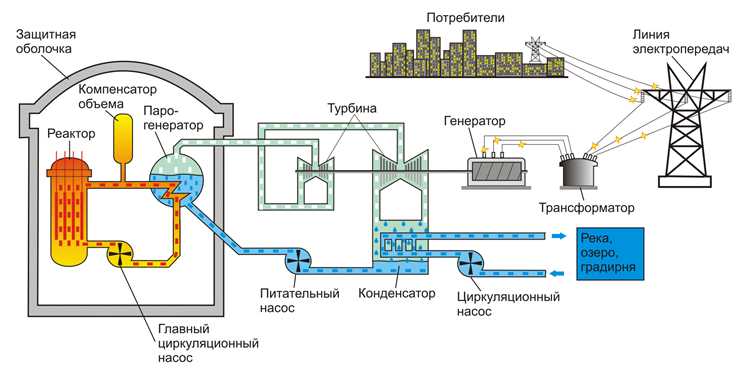

Сравнение ТЭЦ с ГРЭС и АЭС: когда выгодна комбинированная генерация

Капитальные затраты на строительство ТЭЦ на 20–30% выше, чем у ГРЭС аналогичной мощности, из-за необходимости прокладки тепловых сетей и установки дополнительного оборудования (бойлеров, насосов). Однако при эксплуатации ТЭЦ окупаются быстрее: себестоимость 1 Гкал тепла на них составляет 800–1200 руб., тогда как при раздельном производстве (ГРЭС + котельные) – 1500–2000 руб. АЭС в этом аспекте проигрывают: их теплофикационные мощности ограничены 10–15% от электрической, а стоимость тепла превышает 2500 руб./Гкал.

ТЭЦ выгоднее ГРЭС в регионах с холодным климатом и длительным отопительным сезоном (свыше 200 дней в году), где доля тепловой нагрузки в общем энергобалансе превышает 40%. Пример: в Сибири и на Урале ТЭЦ обеспечивают до 60% потребности в тепле, снижая расход топлива на 30–40% по сравнению с раздельной генерацией. АЭС, напротив, неэффективны в таких условиях – их теплофикационные возможности используются лишь на 5–7%, а остальное тепло сбрасывается в градирни.

Комбинированная генерация на ТЭЦ критически важна для промышленных узлов с круглогодичным потреблением пара (химические, нефтеперерабатывающие заводы). Здесь ТЭЦ снижают затраты на энергоресурсы на 25–35% за счёт использования вторичного тепла. ГРЭС и АЭС не могут конкурировать в этом сегменте: первые из-за низкого КПД при выработке пара, вторые – из-за высоких тарифов на тепло и жёстких требований к безопасности. Выбор в пользу ТЭЦ оправдан при соотношении электрической и тепловой мощности 1:1,5–1:2.

Тепловые схемы парогазовых установок: преимущества и ограничения

Парогазовые установки (ПГУ) объединяют газотурбинный и паротурбинный циклы, достигая КПД до 60–65% против 35–40% у традиционных паросиловых блоков. Основные схемы: сбросная, бинарная и с котлом-утилизатором (КУ). Наиболее эффективна бинарная схема, где выхлопные газы ГТУ (500–600°C) используются для генерации пара в КУ, исключая потери на дожигание топлива. Пример: ПГУ-450Т на ТЭЦ-27 «Мосэнерго» демонстрирует КПД 58% при работе на природном газе.

Преимущество сбросной схемы – возможность работы на твердом топливе (уголь, биомасса) за счет дополнительной камеры сгорания. Однако КПД снижается до 45–50% из-за неполного использования тепла выхлопных газов. Ограничение: требуется дорогостоящая система очистки дымовых газов для соответствия экологическим нормам (NOx < 50 мг/м³, SO₂ < 200 мг/м³). Пример: ПГУ-230 на Новочеркасской ГРЭС с угольным дожиганием.

Ключевой элемент бинарной ПГУ – котел-утилизатор с тремя уровнями давления пара (высокое, среднее, низкое). Это позволяет максимально использовать тепло выхлопных газов ГТУ, повышая КПД на 3–5% по сравнению с одноуровневыми КУ. Однако сложность конструкции увеличивает капитальные затраты на 15–20%. Рекомендация: применять трехуровневые КУ при мощности блока свыше 300 МВт для окупаемости инвестиций.

Ограничение ПГУ – зависимость от качества топлива. Природный газ с низкой теплотой сгорания (< 35 МДж/м³) снижает эффективность ГТУ на 2–4%. Альтернатива – предварительная подготовка газа (очистка, компримирование). Для регионов с дефицитом газа перспективны ПГУ на синтез-газе (КПД 50–55%), но требуется газификация угля или биомассы с затратами ~1200 $/кВт установленной мощности.

Температурный режим КУ критичен для долговечности оборудования. При температуре выхлопных газов выше 620°C возрастает риск коррозии труб из-за образования ванадиевых отложений. Решение: использование жаропрочных сплавов (например, Inconel 617) или снижение температуры газов до 580–600°C за счет впрыска воды. Это снижает КПД на 0,5–1%, но продлевает срок службы КУ до 200 000 часов.

Парогазовые установки с промежуточным перегревом пара (двухконтурные) повышают КПД на 1–2%, но усложняют эксплуатацию. Пример: ПГУ-800 на Киришской ГРЭС с промперегревом достигает КПД 61%, однако требует точного регулирования температуры пара (±5°C) для предотвращения термических напряжений в турбине. Ограничение: нецелесообразно для блоков мощностью менее 400 МВт из-за высоких удельных затрат на автоматизацию.

Экономическая эффективность ПГУ зависит от соотношения цен на газ и электроэнергию. При цене газа выше 250 $/тыс. м³ срок окупаемости превышает 10 лет. Альтернатива – использование попутного нефтяного газа (ПНГ) с себестоимостью 50–100 $/тыс. м³. Пример: ПГУ на месторождениях Западной Сибири с утилизацией ПНГ снижают выбросы CO₂ на 30–40% по сравнению с факельным сжиганием.

Ограничение ПГУ – низкая маневренность. Время пуска из холодного состояния составляет 2–4 часа против 30–60 минут у ГТУ. Решение: применение быстрозапускаемых ГТУ (например, Siemens SGT-800) с временем выхода на номинальную мощность 15–20 минут. Однако это увеличивает стоимость оборудования на 10–15%. Для покрытия пиковых нагрузок рекомендуется комбинировать ПГУ с аккумуляторами тепла или электрохимическими накопителями.

Расчет экономии топлива при когенерации на примере реальных станций

Когенерационные установки на ТЭЦ обеспечивают экономию топлива за счет одновременного производства электроэнергии и тепла. Например, на ТЭЦ-21 «Мосэнерго» (г. Москва) применение парогазового цикла с утилизацией тепла отработавших газов снижает удельный расход условного топлива на 25–30% по сравнению с раздельной выработкой. При электрической мощности 450 МВт и тепловой – 1800 Гкал/ч станция потребляет 140 г у.т./кВт·ч против 200–220 г у.т./кВт·ч у конденсационных электростанций аналогичной мощности.

Методика расчета экономии основана на сравнении КПД когенерации и раздельной генерации. Формула для определения экономии топлива (ΔB) выглядит так:

ΔB = B_разд – B_коген,

где B_разд – расход топлива при раздельном производстве, B_коген – при когенерации. Для ТЭЦ-3 в Санкт-Петербурге (мощность 540 МВт) расчет показал экономию 120 тыс. т у.т./год при годовой выработке 3,2 млрд кВт·ч и отпуске тепла 5,6 млн Гкал.

В таблице приведены данные по трем станциям с разными технологиями когенерации:

Ключевой фактор эффективности – коэффициент использования топлива (КИТ), который для когенерационных установок достигает 85–90%. На Новосибирской ТЭЦ-5 при работе двух газотурбинных установок мощностью по 115 МВт КИТ составляет 88%, тогда как у конденсационных блоков аналогичной мощности – 45–50%. Разница в 38–43% напрямую влияет на экономию топлива.

Для повышения точности расчетов рекомендуется учитывать сезонные колебания тепловой нагрузки. Например, на ТЭЦ-3 в летний период при снижении тепловой нагрузки до 30% от номинальной экономия топлива падает до 80 тыс. т у.т./год. Оптимизация режимов работы турбин с противодавлением позволяет сохранить экономию на уровне 100–110 тыс. т у.т./год за счет перераспределения нагрузки между агрегатами.

При проектировании новых когенерационных мощностей следует ориентироваться на удельные показатели станций-лидеров. Так, для ПГУ с утилизацией целевой показатель – 130–140 г у.т./кВт·ч, для ГТУ с котлом-утилизатором – 125–135 г у.т./кВт·ч. Превышение этих значений свидетельствует о неэффективной эксплуатации оборудования или ошибках в тепловой схеме.

Типовые проблемы эксплуатации ТЭЦ и способы их решения

Одна из ключевых проблем ТЭЦ – износ теплообменного оборудования, особенно котлов и подогревателей. Коррозия трубопроводов в пароводяном тракте приводит к снижению КПД на 5–10% и увеличению расхода топлива на 3–7%. Основные причины: низкое качество подпиточной воды (превышение норм по жесткости и содержанию кислорода) и несвоевременная химическая промывка. Решение включает:

• Внедрение систем непрерывного мониторинга качества воды с датчиками электропроводности и pH (например, анализаторы Hach или Mettler Toledo).
• Использование ингибиторов коррозии на основе фосфонатов или полимеров (дозировка 2–5 мг/л).
• Замена углеродистой стали на нержавеющую (марки AISI 316L) в зонах с высокой температурой и агрессивной средой.

Нестабильность тепловой нагрузки вызывает колебания давления пара и температуры сетевой воды, что снижает ресурс турбин и теплофикационных подогревателей. При пиковых нагрузках (зимний период) отклонения достигают ±15% от номинальных параметров. Для стабилизации применяют:

1. Системы аккумулирования тепла: баки-аккумуляторы объемом 10–20 тыс. м³ (например, на ТЭЦ-21 Мосэнерго), позволяющие сглаживать суточные колебания нагрузки.
2. Автоматическое регулирование подачи топлива с обратной связью по температуре прямой сетевой воды (ПИД-регуляторы с временем отклика ≤2 с).
3. Перевод части потребителей на независимые схемы подключения с установкой пластинчатых теплообменников (КПД до 95%).

Проблема загрязнения поверхностей нагрева котлов золой и сажей характерна для ТЭЦ, работающих на твердом топливе. Отложения толщиной 1 мм снижают теплопередачу на 8–12%, увеличивая расход угля на 2–4%. Методы борьбы:

• Установка импульсных систем очистки (например, Explosion Power EP) с частотой срабатывания 1 раз в 30–60 минут.
• Применение виброочистки с амплитудой колебаний 0,5–1 мм и частотой 50–100 Гц для экономайзеров и воздухоподогревателей.
• Регулярный контроль толщины отложений с помощью ультразвуковых толщиномеров (погрешность ±0,1 мм).

Низкая эффективность сжигания топлива в котлах связана с неравномерным распределением воздуха и топлива по горелкам. При дисбалансе в 20% потери тепла с уходящими газами возрастают на 3–5%. Решения:

• Внедрение систем OFA (Overfire Air) для дожигания продуктов неполного сгорания (снижение выбросов CO на 30–40%).
• Установка частотных преобразователей на дутьевые вентиляторы для точной регулировки расхода воздуха (экономия электроэнергии до 15%).
• Использование лазерных анализаторов состава дымовых газов (например, ABB LGR) для оперативной корректировки коэффициента избытка воздуха (оптимальное значение 1,05–1,15).

Нормативные требования к выбросам и очистке дымовых газов на комбинированных станциях

На территории ЕАЭС предельно допустимые концентрации (ПДК) загрязняющих веществ в дымовых газах ТЭЦ регламентируются Техническим регламентом Таможенного союза 010/2011 и национальными стандартами. Для оксидов азота (NO_x) установлен лимит в 200 мг/м³ при работе на газе и 300 мг/м³ – на угле (приведено к 6% O₂). Диоксид серы (SO₂) ограничен 200 мг/м³ для газа и 400 мг/м³ для угля, а твердые частицы (пыль) – 30 мг/м³ вне зависимости от топлива. В ЕС аналогичные показатели жестче: Directive (EU) 2015/2193 требует для новых установок на газе NO_x ≤ 50 мг/м³, SO₂ ≤ 35 мг/м³, пыль ≤ 5 мг/м³.

Очистка дымовых газов на комбинированных станциях должна соответствовать ГОСТ Р 50831-95 и СП 89.13330.2016. Для снижения NO_x применяют селективное каталитическое восстановление (SCR) с эффективностью до 90% или селективное некаталитическое восстановление (SNCR) – 50–70%. Десульфуризация реализуется мокрым известняковым способом (эффективность 95–98%) или сухим методом с использованием гидроксида кальция (85–90%). Удаление пыли обеспечивают электрофильтры (99,5%) или рукавные фильтры (99,9%). При выборе технологии учитывают состав топлива: для высокосернистых углей предпочтителен мокрый метод, для газа – SCR.

Контроль выбросов осуществляется непрерывно с помощью систем CEMS (Continuous Emission Monitoring Systems), сертифицированных по ГОСТ Р ИСО 14956-2015. Измерения проводятся с частотой не менее 1 раза в секунду, а среднечасовые значения архивируются в течение 5 лет. Допустимая погрешность измерений: ±5% для NO_x и SO₂, ±10% для пыли. При превышении ПДК станция обязана в течение 24 часов уведомить Росприроднадзор и снизить нагрузку до восстановления нормативных показателей.

Для станций мощностью свыше 50 МВт действуют дополнительные требования по накопленным выбросам. Годовой лимит SO₂ рассчитывается по формуле: E = 0,2 × P × t × S, где P – тепловая мощность (МВт), t – время работы (ч/год), S – содержание серы в топливе (%). Для NO_x аналогичный расчет ведется с коэффициентом 0,1. Превышение лимита влечет штрафы до 250 тыс. рублей за каждую тонну сверхнормативных выбросов и возможное приостановление эксплуатации.

В регионах с неблагоприятной экологической обстановкой (например, Московская область, Кемеровская область) действуют временные ужесточенные нормативы. Так, в Московском регионе для ТЭЦ на угле установлены ПДК NO_x ≤ 150 мг/м³, SO₂ ≤ 250 мг/м³, пыль ≤ 20 мг/м³. Для соблюдения этих требований станции внедряют комбинированные системы очистки: SCR + электрофильтры + мокрая десульфуризация. Капитальные затраты на модернизацию достигают 15–20% от стоимости станции, но окупаются за 5–7 лет за счет снижения платы за негативное воздействие на окружающую среду.

При проектировании новых или реконструкции существующих комбинированных станций обязательна разработка программы производственного экологического контроля (ПЭК) в соответствии с Постановлением Правительства РФ № 263 от 13.04.2017. ПЭК включает график мониторинга выбросов, методики отбора проб, перечень ответственных лиц и план мероприятий по снижению выбросов. Для станций на биотопливе (например, древесные отходы) дополнительно нормируются выбросы диоксинов и фуранов – ПДК ≤ 0,1 нг/м³ (в пересчете на токсический эквивалент). Несоблюдение ПЭК грозит административной ответственностью по ст. 8.2 КоАП РФ с наложением штрафа до 100 тыс. рублей на юридических лиц.
