Какие винты используются в ноутбуках

Винты в ноутбуках – не просто крепежные элементы, а критически важные компоненты, влияющие на ремонтопригодность, безопасность и долговечность устройства. Стандартные размеры варьируются от M1.4×2.0 мм (для ультрабуков) до M3×6 мм (для игровых моделей), но ключевое значение имеет не только диаметр, но и тип головки, материал и назначение. Неправильный выбор винта может привести к срыву резьбы, повреждению платы или невозможности повторной сборки.

Наиболее распространены крестообразные винты Phillips (PH) – их легко найти в продаже, но они склонны к «слизыванию» при чрезмерном усилии. Для защиты от несанкционированного доступа производители используют Torx (T5, T6, T8) и Pentalobe (P2, P5), последние встречаются в MacBook и некоторых моделях Dell. В бизнес-ноутбуках Lenovo ThinkPad часто применяются винты с шестигранной головкой (Hex), требующие специального ключа.

Материал винта определяет его устойчивость к коррозии и механическим нагрузкам. Нержавеющая сталь A2 (304) – оптимальный выбор для большинства задач, но в дорогих устройствах встречаются титановые сплавы или закаленная сталь 12.9 класса прочности. Для винтов, контактирующих с алюминиевыми корпусами, важно использовать анодированные или оцинкованные варианты, чтобы избежать гальванической коррозии.

При замене винтов учитывайте не только размер, но и шаг резьбы. В ноутбуках чаще всего используется мелкий шаг (0.4–0.5 мм), но в некоторых моделях HP и ASUS встречается крупный шаг (0.7 мм). Для точной идентификации используйте штангенциркуль или резьбомер – ошибка в 0.1 мм может привести к разрушению посадочного места. Храните оригинальные винты в магнитных лотках или маркированных контейнерах, чтобы избежать путаницы при сборке.

Какие винты используются в сборке современных ноутбуков

В современных ноутбуках применяются преимущественно три типа винтов: крестообразные (Phillips), шестигранные (Torx) и пятилепестковые (Pentalobe). Phillips PH0 и PH00 – самые распространённые, используются для крепления нижних крышек, аккумуляторов и модулей памяти. Torx T5 и T6 встречаются в ультрабуках и тонких моделях, где требуется повышенная надёжность фиксации без риска срыва шлицов. Pentalobe, разработанные Apple, характерны для MacBook и некоторых премиальных устройств – их пятиконечная форма усложняет несанкционированный демонтаж.

Материал винтов – нержавеющая сталь или сплавы с цинковым покрытием, устойчивые к коррозии. В бюджетных моделях иногда применяют сталь с фосфатированием, но она менее долговечна. Длина варьируется от 2 до 8 мм: короткие (2–3 мм) фиксируют клавиатуры и трекпады, длинные (5–8 мм) – петли экранов и радиаторы системы охлаждения. Резьба чаще всего метрическая с шагом 0,4–0,5 мм, но в некоторых устройствах (например, Dell XPS) встречается мелкая резьба M1,6×0,35 для точной подгонки.

Особенность винтов в ноутбуках – нестандартные головки для защиты от вскрытия. Например, в Lenovo ThinkPad используются винты с шестигранной головкой под ключ 2,5 мм, а в некоторых моделях HP – комбинированные Torx с центральным штифтом (Torx Plus). Для разборки таких устройств требуются специализированные отвёртки: стандартный набор PH/Torx не подойдёт. Производители также применяют клеевые фиксаторы на резьбе, особенно в тонких корпусах – при демонтаже винты могут «залипать», и их приходится прогревать до 60–80°C для ослабления адгезии.

При замене винтов критически важно соблюдать момент затяжки: 0,3–0,5 Н·м для пластиковых корпусов, 0,6–0,8 Н·м для металлических. Превышение приводит к срыву резьбы в алюминиевых или магниевых сплавах, а недостаточная затяжка – к люфтам и вибрациям. В ремонтных мастерских используют динамометрические отвёртки, но в домашних условиях ориентируются на ощущение: винт должен закручиваться с лёгким сопротивлением, без усилий. Для повторного использования рекомендуется смазывать резьбу каплей силиконовой смазки, чтобы предотвратить заедание.

Редкие, но встречающиеся типы: три-wing (в старых ноутбуках Sony Vaio), Tri-point Y0 (в iPhone, но иногда и в MacBook), а также винты с левой резьбой для крепления вентиляторов. В игровых ноутбуках (ASUS ROG, MSI) применяют усиленные винты с увеличенной головкой для распределения нагрузки при частых разборках. При подборе аналогов важно учитывать не только тип головки, но и класс прочности: для ноутбуков достаточно класса 4.8, но в высоконагруженных узлах (крепление экранов) используют 8.8.

Как отличить крестовые винты PH и PZ по маркировке и форме

Винты PH (Phillips) и PZ (Pozidriv) внешне схожи, но имеют ключевые различия в конструкции шлица. У PH шлиц выполнен в виде креста с равномерно сужающимися гранями, образующими угол 55° между противоположными лучами. PZ отличается дополнительными мелкими насечками между основными гранями – они расположены под углом 45° к основному кресту и предотвращают выталкивание биты при затяжке. На головке винта PZ часто нанесена маркировка «PZ» или «Pozidriv», тогда как PH маркируется только цифрой (например, PH1, PH2).

Основное функциональное отличие – усилие затяжки. Винты PZ рассчитаны на больший крутящий момент без проскальзывания биты, благодаря вторичным насечкам. При использовании PH-биты на PZ-винте инструмент будет «выпрыгивать» из шлица, повреждая грани. Обратная ситуация – PZ-бита на PH-винте – приводит к быстрому износу биты из-за неполного контакта с поверхностью шлица. Для точной идентификации используйте лупу: вторичные насечки у PZ видны даже на мелких винтах (например, M2).

Маркировка на головке винта – не единственный ориентир. PH-винты часто встречаются в бюджетных ноутбуках (например, Acer, Lenovo IdeaPad), где требования к усилию затяжки ниже. PZ преобладает в устройствах с повышенной вибронагрузкой (Dell Latitude, HP EliteBook) или там, где требуется частая разборка (например, ремонтопригодные модели Framework). Если маркировка отсутствует, проверьте шлиц на просвет: у PZ между основными гранями видны четыре дополнительные линии, у PH – только крест.

Для работы с PZ-винтами используйте только специализированные биты с соответствующей маркировкой. Стандартные PH-биты даже с правильным размером (например, PH2 и PZ2) не обеспечат надежного сцепления. При затяжке PZ-винта допустимое усилие на 20–30% выше, чем для PH аналогичного размера – это критично для винтов, фиксирующих радиаторы или материнские платы. Если при завинчивании слышен характерный «щелчок» – бита проскальзывает, что указывает на несоответствие типа шлица.

Когда применяются винты с шестигранной головкой в ноутбуках

Винты с шестигранной головкой (чаще всего под ключ на 2, 2.5 или 3 мм) используются в ноутбуках для крепления элементов, требующих повышенной надежности фиксации или защиты от несанкционированного доступа. Основные области применения:

• Крепление аккумуляторных батарей – особенно в бизнес-моделях (например, Lenovo ThinkPad, Dell Latitude), где важна устойчивость к вибрациям и случайному отсоединению.
• Фиксация съемных модулей (Wi-Fi, SSD, RAM) в слотах M.2 или под задней крышкой – шестигранник предотвращает самопроизвольное ослабление винта при транспортировке.
• Монтаж петель дисплея в ультрабуках (например, HP EliteBook, Microsoft Surface Laptop) – здесь требуется точное усилие затяжки, которое проще контролировать шестигранным ключом.

В игровых ноутбуках (ASUS ROG, MSI Titan) такие винты встречаются при установке систем охлаждения или радиаторов. Шестигранная головка позволяет приложить большее усилие без риска сорвать шлицы, что критично для плотного прилегания тепловых трубок к процессору. Также их используют для крепления металлических рамок вокруг клавиатуры, где важна жесткость конструкции.

Производители применяют шестигранные винты в устройствах с защитой от вскрытия (например, ноутбуки для госструктур или корпоративные модели с аппаратным шифрованием). Стандартные отвертки не подходят для таких винтов, что усложняет несанкционированный доступ к внутренним компонентам. В некоторых случаях (как у Apple MacBook Pro с 2016 года) шестигранники комбинируются с пятилепестковыми головками для дополнительной защиты.

При замене или ремонте ноутбука с шестигранными винтами рекомендуется:

1. Использовать прецизионные ключи с магнитным наконечником – стандартные инструменты часто не обеспечивают нужного захвата.
2. Контролировать момент затяжки (обычно 0.4–0.6 Н·м) – перетяжка может повредить резьбу в алюминиевом корпусе.
3. Проверять наличие фиксатора резьбы (например, Loctite 222) на винтах петель – его отсутствие приводит к постепенному ослаблению крепежа.

Особенности мелких винтов Torx для ультрабуков и тонких моделей

Винты Torx с размерами T3, T4 и T5 – стандарт для ультрабуков и тонких ноутбуков, где толщина корпуса не превышает 15 мм. Их шестигранная звездообразная головка обеспечивает равномерное распределение крутящего момента, снижая риск срыва шлица при затяжке с усилием до 0,5 Н·м. Для сравнения: крестовые винты аналогичного размера выдерживают на 30% меньшую нагрузку из-за концентрации напряжения на острых гранях.

Производители, такие как Dell XPS 13 и MacBook Air, используют винты Torx T5 с потайной головкой и длиной резьбовой части 2,5–3 мм. Это позволяет минимизировать толщину нижней крышки, сохраняя прочность крепления. В моделях с алюминиевыми корпусами часто применяют анодированные винты для предотвращения коррозии при контакте с металлом.

Для работы с такими винтами требуются прецизионные отвертки с магнитным наконечником или вакуумным держателем. Стандартные биты Torx не подходят – необходимы версии с уменьшенным диаметром стержня (например, 1,5 мм для T3), чтобы избежать повреждения соседних компонентов. Рекомендуемый момент затяжки: 0,3–0,4 Н·м для T3 и 0,4–0,5 Н·м для T5.

Винты Torx в ультрабуках часто имеют нестандартную резьбу с шагом 0,4 мм вместо обычных 0,5 мм. Это увеличивает усилие затяжки на 20% при том же крутящем моменте, но требует точного подбора инструмента. При замене винтов важно учитывать материал корпуса: для пластиковых моделей (например, Lenovo Yoga) подходят винты с крупной резьбой, для металлических – с мелкой.

Проблема самоотвинчивания решается применением винтов с нейлоновой вставкой или фиксатором резьбы (например, Loctite 222). Однако в ультрабуках это редкость из-за ограниченного пространства. Вместо этого производители используют винты с увеличенной длиной резьбы (до 4 мм) или дополнительные точки крепления на плате.

При разборке тонких ноутбуков часто встречаются винты Torx с пятилепестковой головкой (Torx Plus) – модификация, снижающая износ биты на 40%. Их легко отличить по отсутствию центрального выступа. Для таких винтов нужны специальные биты Torx Plus, иначе риск срыва шлица возрастает втрое.

Замена винтов Torx в ультрабуках требует соблюдения последовательности: сначала ослабляются винты по периметру, затем – центральные. Это предотвращает деформацию крышки. При сборке рекомендуется использовать динамометрическую отвертку, чтобы избежать перетяжки – превышение момента на 0,1 Н·м может привести к трещинам в корпусе или повреждению материнской платы.

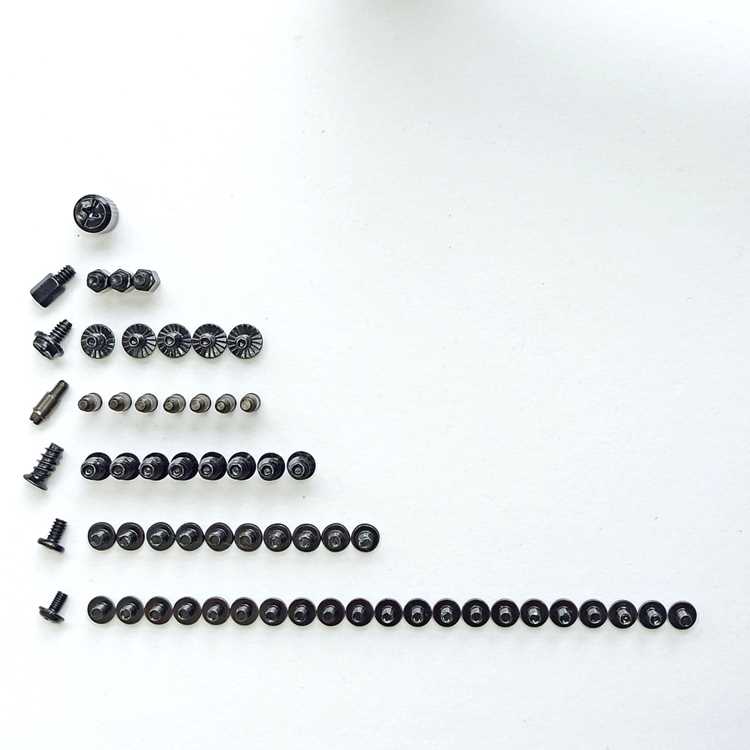

Какие инструменты нужны для работы с винтами ноутбуков разных типов

Для разборки ноутбуков требуются прецизионные отвёртки с набором бит, соответствующих стандартам крепежа. Основные типы винтов – Phillips (#0, #00, #000), Torx (T3, T4, T5, T6, T8), Pentalobe (P2, P5) и Tri-Wing (Y0, Y1). Наиболее универсальным решением станет набор с магнитными битами, например, iFixit Pro Tech Toolkit или Kaisi 132 в 1, включающий редкие профили вроде Torx Security (TR6) и Spanner (U2). Для винтов с потайной головкой потребуются отвёртки с удлинённым жалом (100–150 мм), чтобы добраться до крепежа в глубоких посадочных местах.

Помимо отвёрток, критически важен пластиковый или нейлоновый медиатор толщиной 0,5–1 мм для безопасного отделения крышек без повреждения защёлок. Металлические лопатки использовать не рекомендуется – риск царапин на пластике или короткого замыкания на материнской плате. Для винтов с сорванной резьбой или закисших соединений пригодится экстрактор для шурупов (например, Neiko 01930A) или термопистолет (150–200°C) для локального нагрева корпуса, снижающего адгезию клея.

В таблице ниже приведены ключевые инструменты для работы с распространёнными типами винтов:

Для фиксации мелких винтов при сборке используйте антистатический пинцет с силиконовыми наконечниками или магнитный поднос с разделителями (например, iFixit Magnetic Project Mat). Это предотвращает потерю крепежа и случайное замыкание контактов. При работе с алюминиевыми корпусами (MacBook, Dell XPS) дополнительно понадобится шестигранный ключ 1,5 мм для снятия петель дисплея или радиаторов системы охлаждения.

В случаях, когда винт не поддаётся из-за коррозии или сломанной головки, эффективны сверла с левым вращением (диаметр 1–2 мм) для высверливания остатков. Альтернатива – клей Loctite 243 для временной фиксации биты в сорванном шлице. Для профилактики рекомендуется смазывать резьбу графитовой пастой при обратной сборке – это облегчит последующий демонтаж и снизит риск обрыва винта.

Как правильно подобрать длину винта при замене деталей

Длина винта критически важна для надежной фиксации компонентов ноутбука. Слишком короткий винт не обеспечит достаточного сцепления с резьбой, что приведет к люфту или отрыву детали. Чрезмерно длинный – может упереться в материнскую плату, повредить дорожки или вызвать короткое замыкание. Стандартные размеры винтов для ноутбуков варьируются от 2 до 8 мм, но точные параметры зависят от модели и производителя. Например, винты для крепления жесткого диска в большинстве случаев имеют длину 3–4 мм, а для фиксации экранной рамки – 2–3 мм.

Для определения нужной длины используйте следующие методы:

• Измерение старого винта: штангенциркулем или линейкой с точностью до 0,1 мм. Учитывайте, что часть винта скрыта в резьбе – измеряйте только выступающую часть, затем прибавляйте 1–1,5 мм на погружение.
• Проверка глубины отверстия: вставьте зубочистку или тонкий стержень в резьбовое отверстие до упора, затем измерьте его длину. Добавьте 0,5–1 мм на толщину фиксируемой детали.
• Консультация документации: сервисные мануалы (например, от Dell или HP) содержат таблицы с размерами винтов для каждой модели. Ищите разделы «Screw Specifications» или «Fastener List».

Особое внимание уделяйте типу резьбы. Винты для ноутбуков чаще всего имеют метрическую резьбу M2, M2.5 или M3 с шагом 0,4 мм. Ошибка в выборе резьбы приведет к срыву витков или невозможности закрутить винт. Проверяйте совместимость с помощью гайки-калибра или сравнивая с оригинальным винтом. Если резьба не подходит, замените весь крепежный комплект – смешивание разных типов недопустимо.

При замене деталей в тонких корпусах (например, ультрабуках) используйте винты с потайной головкой и минимальным выступом. Для алюминиевых корпусов подходят винты с анодированным покрытием – они устойчивы к коррозии и не повреждают мягкий металл. В случае сомнений берите винт на 0,5 мм короче расчетного: лучше слегка недокрутить, чем повредить плату. После установки проверьте фиксацию детали – она не должна шататься или прогибаться при легком нажатии.

Типичные ошибки при затяжке винтов и как их избежать

Перетяжка винтов – самая распространённая ошибка, приводящая к срыву резьбы или деформации корпуса. Для винтов M2, используемых в большинстве ноутбуков, рекомендуемый момент затяжки составляет 0,4–0,6 Н·м. Превышение этого значения на 30% увеличивает риск повреждения алюминиевых или магниевых сплавов на 70%. Используйте динамометрическую отвёртку с регулировкой крутящего момента, особенно при работе с винтами крепления материнской платы или системы охлаждения.

Недостаточная затяжка не менее опасна: винты могут ослабнуть из-за вибрации, что приведёт к смещению компонентов. В ноутбуках с пассивным охлаждением (например, MacBook Air) это вызывает перегрев процессора на 15–20°C из-за нарушения теплового контакта. Проверяйте фиксацию винтов после сборки, прикладывая усилие в 0,2–0,3 Н·м – винт не должен проворачиваться при лёгком нажатии.

• Использование неподходящей отвёртки: крестовая PH0 подходит для большинства винтов, но для Torx T5/T6 (ASUS, Dell) или Pentalobe P2 (Apple) требуются специальные биты. Применение несовместимого инструмента срывает шлицы в 40% случаев.
• Затяжка винтов в неправильной последовательности: при креплении крышки или радиатора следуйте схеме «крест-накрест» от центра к краям. Игнорирование этого правила вызывает неравномерное распределение нагрузки, что приводит к трещинам в пластиковых рамках.
• Пренебрежение заменой изношенных винтов: резьба с видимыми задирами или коррозией теряет 60% прочности. Всегда заменяйте такие винты новыми, особенно в местах с высокой нагрузкой (шарниры крышки, крепление аккумулятора).

Затяжка винтов под углом – ошибка, характерная для новичков. Даже отклонение на 5° от перпендикуляра снижает удерживающую силу на 50% и увеличивает риск срыва резьбы. При работе с мелкими винтами (M1,6) используйте магнитный держатель или пинцет для точного позиционирования. Для винтов с потайной головкой (например, в корпусах Lenovo ThinkPad) применяйте отвёртку с направляющей втулкой.

Игнорирование состояния резьбовых отверстий приводит к хроническим проблемам. Пыль, металлическая стружка или остатки термопасты в отверстиях снижают эффективность затяжки на 30–40%. Перед установкой винта очищайте отверстия сжатым воздухом или тонкой иглой. Для восстановления повреждённой резьбы используйте метчики M2 или ремонтные вставки Helicoil – это продлевает срок службы корпуса на 2–3 года.

Последняя ошибка – работа без фиксации компонентов. При затяжке винтов крепления жёсткого диска или модуля Wi-Fi удерживайте деталь рукой, чтобы избежать смещения. Для винтов с пружинными шайбами (например, в разъёмах батареи) сначала затягивайте до упора, затем ослабляйте на 1/4 оборота для компенсации теплового расширения. В ноутбуках с металлическим корпусом (HP EliteBook) это предотвращает деформацию крышки при нагреве.
