Как собрать звонок на велосипед stern

Велосипедный звонок Stern – компактное механическое устройство с диаметром корпуса 45 мм и силой звука до 90 дБ. В комплекте поставки: корпус с встроенным ударным механизмом, рычаг активации, крепежный хомут (ширина 22–25 мм), винт M4×12 с шайбой и инструкция на китайском языке. Перед началом сборки проверьте наличие всех деталей: отсутствие даже одной шайбы приведет к люфту и снижению громкости.

Для установки потребуется только отвертка с крестовым шлицем PH1 и шестигранный ключ на 3 мм. Работайте на ровной поверхности при температуре не ниже +10°C – пластиковые элементы корпуса становятся хрупкими при низких температурах. Если звонок планируется использовать в условиях повышенной влажности, обработайте резьбу винта силиконовой смазкой перед сборкой.

Важно: крепежный хомут рассчитан на рули диаметром 22–25 мм. Для рулей 31,8 мм (MTB) или 26 мм (шоссейные велосипеды) потребуется адаптер или замена хомута. Перед затяжкой винта убедитесь, что рычаг активации не задевает тормозные ручки или грипсы – минимальный зазор должен составлять 5 мм.

Звонок Stern совместим с большинством велосипедов, но на рамах из карбона или тонкостенного алюминия рекомендуется использовать резиновую прокладку под хомут для предотвращения деформации трубы. После сборки проверьте надежность фиксации: приложите усилие 3–4 кг к корпусу – он не должен смещаться.

Сборка велосипедного звонка Stern: пошаговая инструкция

Перед началом сборки проверьте комплектность: корпус звонка, металлический рычаг, винт M4×12 с шайбой, гайка M4, резиновая прокладка и крепежная скоба. Убедитесь, что на рычаге нет заусенцев – они могут мешать плавному ходу. Если прокладка деформирована, замените её на аналогичную толщиной 1,5 мм.

Установите резиновую прокладку в паз корпуса звонка. Она должна плотно прилегать по всему периметру, иначе при вибрации появится дребезжание. Вставьте рычаг в отверстие корпуса так, чтобы его изогнутая часть была направлена вверх. Закрепите винтом M4×12 с шайбой, затянув гайку M4 ключом на 7 мм до упора, но без перетяжки – момент затяжки не должен превышать 1,2 Н·м.

Прикрепите звонок к рулю с помощью скобы. Расположите его на расстоянии 5–7 см от торца грипсы, чтобы рычаг было удобно нажимать большим пальцем. Затяните винт скобы отверткой, периодически проверяя положение – перекос приведет к неравномерному износу механизма. После сборки протестируйте звонок: рычаг должен возвращаться в исходное положение за 0,5–1 секунду, а звук – быть чистым, без хрипов.

Необходимые инструменты и комплектация звонка Stern

В базовой комплектации звонка Stern присутствуют четыре ключевых элемента: корпус с механизмом ударника, металлическая чашка, крепежный хомут с винтом М4 и резиновая прокладка. Корпус изготовлен из цинкового сплава с антикоррозийным покрытием, чашка – из нержавеющей стали толщиной 0,5 мм. Хомут рассчитан на трубы диаметром 22–25,4 мм, что соответствует большинству рулей горных и городских велосипедов. Резиновая прокладка предотвращает скольжение и гасит вибрации.

Для сборки потребуется крестовая отвертка PH1 или PH2 – винт хомута имеет соответствующий шлиц. Если руль велосипеда покрыт резиной или имеет нестандартный диаметр, пригодится шестигранный ключ на 3 мм для дополнительной фиксации. В редких случаях, когда хомут не подходит по размеру, используйте адаптер с внутренним диаметром 25,4 мм и внешним 31,8 мм – такие продаются отдельно для рулей типа oversize.

Мультитул с отверткой удобен для работы в полевых условиях, но не заменяет полноразмерный инструмент: короткая ручка не обеспечит нужного момента затяжки. Избегайте использования шуруповертов – даже на минимальных оборотах легко сорвать резьбу винта М4. Для проверки надежности крепления используйте динамометрический ключ с диапазоном 2–4 Н·м.

В комплекте отсутствует смазка для механизма, но для продления срока службы рекомендуется нанести 1–2 капли силиконовой смазки на ось ударника. Это снизит трение и предотвратит заклинивание при низких температурах. Не применяйте густые смазки (литол, солидол) – они притягивают пыль и затрудняют движение деталей.

Перед установкой проверьте целостность чашки: вмятины или заусенцы на кромке искажают звук. Если обнаружены дефекты, замените чашку – аналоги продаются в магазинах запчастей для велосипедов под артикулом ST-01-BELL-CUP. Хомут должен свободно перемещаться по рулю, но не болтаться – зазор более 0,5 мм приведет к смещению звонка при езде по неровностям.

Для велосипедов с аэродинамическими рулями или интегрированными тормозными системами (например, Shimano Di2) используйте низкопрофильный хомут Stern с артикулом ST-01-LOW-PROFILE. Он имеет высоту 8 мм вместо стандартных 12 мм и не мешает переключению передач. В случае отсутствия подходящего крепежа допускается установка звонка на вынос руля с помощью дополнительного кронштейна, но это снижает устойчивость к вибрациям.

Подготовка руля велосипеда к установке звонка

Осмотрите участок руля диаметром 22–25,4 мм (стандарт для большинства моделей) на расстоянии 5–10 см от выноса или грипс. Убедитесь в отсутствии заусенцев, остатков старого клея или ржавчины – они помешают плотному прилеганию крепления. Протрите поверхность изопропиловым спиртом (концентрация 70% и выше) или обезжиривателем на основе ацетона, используя безворсовую салфетку. Если руль покрыт лаком или краской, слегка зашкурьте место установки мелкозернистой наждачной бумагой (P400–P600) для улучшения адгезии.

Проверьте совместимость крепления звонка Stern с типом руля: для алюминиевых и стальных труб подойдут стандартные хомуты с винтовым зажимом, для карбоновых – только модели с резиновыми вставками или специальные адаптеры, распределяющие нагрузку. Измерьте толщину руля штангенциркулем: при диаметре менее 22 мм потребуется переходное кольцо, идущее в комплекте звонка. Затягивайте крепеж моментом 2–3 Н·м, используя динамометрический ключ, чтобы избежать деформации трубы или повреждения покрытия.

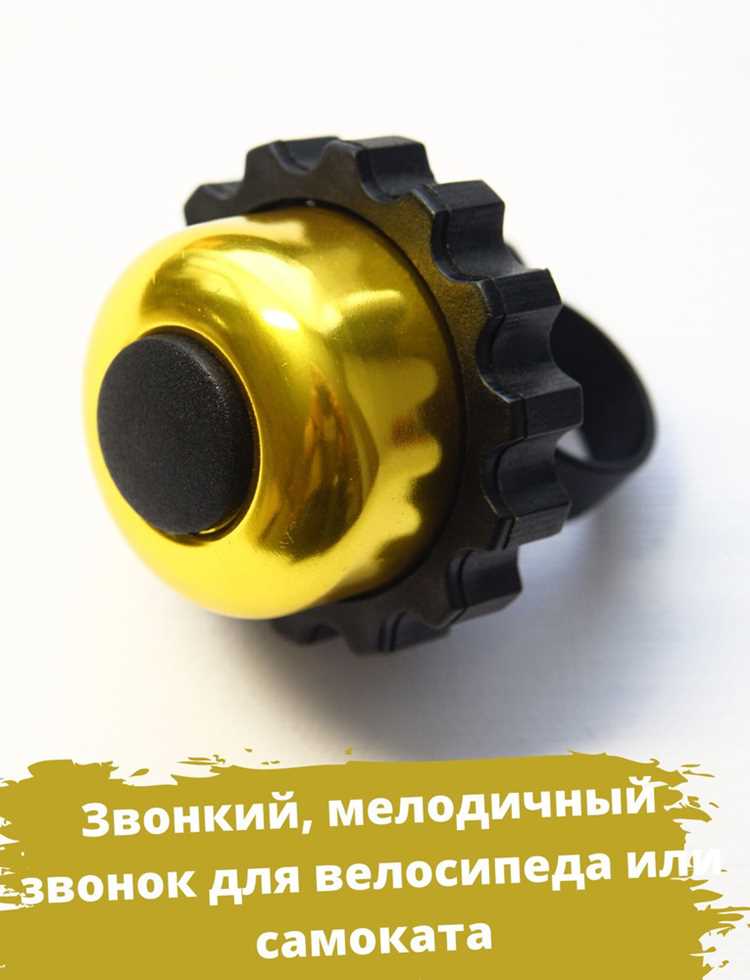

Крепление основания звонка на руль: фиксация и регулировка

Выбор точки крепления зависит от диаметра руля и типа звонка Stern. Стандартные модели рассчитаны на рули диаметром 22,2–25,4 мм. Если руль толще (например, 31,8 мм у горных велосипедов), потребуется переходное кольцо из комплекта или отдельно приобретённый адаптер. Измерьте диаметр руля штангенциркулем – погрешность в 1 мм может привести к люфту или невозможности затянуть хомут.

Перед установкой очистите поверхность руля от грязи и жира спиртовой салфеткой. Нанесите на внутреннюю сторону хомута звонка тонкий слой силиконовой смазки – это предотвратит скрип при вибрации и облегчит последующую регулировку. Расположите основание так, чтобы кнопка звонка находилась в пределах досягаемости большого пальца без отрыва руки от грипсы. Для правшей оптимальное положение – с левой стороны руля, для левшей – наоборот.

• Затяните винт хомута от руки до упора, затем ослабьте на ¼ оборота.
• Проверьте подвижность основания – оно должно поворачиваться с лёгким усилием.
• Удерживая звонок в нужном положении, затяните винт шестигранником на 3–4 Н·м (момент указан в инструкции Stern).
• Избегайте перетяжки: пластиковые хомуты трескаются при усилии свыше 5 Н·м.

После фиксации протестируйте звонок на ходу. Нажмите кнопку 5–6 раз подряд, имитируя реальные условия. Если основание смещается, ослабьте винт и добавьте под хомут полоску наждачной бумаги зернистостью P120 – это увеличит сцепление. Для рулей с покрытием (например, карбоновых) используйте защитную прокладку из комплекта, чтобы избежать царапин.

Регулировка угла наклона выполняется без инструментов: удерживайте основание одной рукой, другой поворачивайте корпус звонка вокруг оси. Оптимальный угол – 15–20° к горизонтали, чтобы звук распространялся вперёд, а не в сторону. После настройки проверьте, не задевает ли звонок манетки или тормозные ручки при повороте руля на 90° в обе стороны.

Установка ударного механизма и проверка его подвижности

Возьмите металлический молоточек из комплекта звонка Stern – он должен свободно входить в паз корпуса без перекосов. Проверьте наличие заводской смазки на оси: если её нет, нанесите каплю силиконовой смазки (например, CRC Silicone Lubricant) на точку крепления. Избегайте использования WD-40 – она высыхает и оставляет липкий налёт.

Установите молоточек на ось, зафиксировав его стопорным кольцом. Кольцо должно входить в канавку с лёгким щелчком, но не требовать чрезмерных усилий. Если кольцо не фиксируется, проверьте диаметр оси штангенциркулем – допустимое отклонение не более 0,1 мм. При необходимости подточите ось мелкозернистой наждачной бумагой (P600).

• Проверьте подвижность молоточка: он должен качаться свободно, без заеданий, с амплитудой не менее 30° в каждую сторону.
• Если ход ограничен, осмотрите корпус на наличие заусенцев – удалите их надфилем.
• При наличии люфта более 0,5 мм замените стопорное кольцо или подложите тонкую шайбу (толщиной 0,2–0,3 мм).

Соберите пружинный механизм, если он предусмотрен конструкцией. Натяжение пружины регулируйте так, чтобы молоточек возвращался в исходное положение за 0,8–1,2 секунды. Для проверки используйте секундомер: засеките время от момента отклонения до полной остановки. При слишком быстром возврате увеличьте натяжение, при медленном – ослабьте.

Проверьте ударную поверхность молоточка: она должна быть ровной и не иметь сколов. При необходимости отшлифуйте её бархатным напильником. Нанесите на ударную часть тонкий слой консистентной смазки (например, Liqui Moly LM 47) для снижения шума и предотвращения коррозии. Избегайте попадания смазки на пружину – это снизит её упругость.

1. Покрутите молоточек вручную 10–15 раз, наблюдая за плавностью хода.
2. Приложите звонок к уху и прислушайтесь: посторонние скрипы или трение указывают на неправильную сборку.
3. Зафиксируйте корпус звонка в тисках (через мягкие прокладки) и ударьте по молоточку с силой 2–3 Н – звук должен быть чистым, без дребезжания.

Настройка громкости и тона звука звонка Stern

Звонок Stern оснащён регулировочным винтом на корпусе – чёрный пластиковый элемент с насечками, расположенный сбоку или снизу. Вращайте его отвёрткой с плоским шлицем: по часовой стрелке громкость увеличивается, против – уменьшается. Оптимальный диапазон – 1–2 полных оборота от минимального положения, иначе звук становится резким или пропадает. Для проверки нажимайте рычаг с интервалом в 2–3 секунды: при правильной настройке тон должен быть чистым, без дребезжания.

Тон звука зависит от силы нажатия на рычаг и жёсткости пружины. Если звук глухой, подтяните пружину, слегка сжав её плоскогубцами у основания. Для более высокого тона укоротите пружину на 1–2 мм, но не переусердствуйте – чрезмерное сжатие приведёт к быстрому износу механизма. После регулировки зафиксируйте винт контргайкой, если она предусмотрена конструкцией.

Проверка надежности крепления после сборки

После установки звонка Stern на руль или вынос проверьте затяжку крепежного болта динамометрическим ключом. Рекомендуемый момент затяжки для большинства моделей – 2,5–3,5 Н·м. Превышение этого значения может деформировать пластиковый корпус или сорвать резьбу, а недостаточная затяжка приведет к люфту и вибрации во время езды.

Встряхните велосипед, имитируя неровности дороги. Звонок не должен смещаться, издавать дребезжание или касаться других деталей (например, тормозных ручек или грипс). Если слышен посторонний шум, ослабьте крепление, отцентруйте звонок и затяните повторно.

• Проверьте зазор между корпусом звонка и рулем: минимальное расстояние – 1–2 мм. При меньшем зазоре возможен контакт с рулем при нажатии на кнопку, что снизит громкость звука.
• Оцените угол наклона: кнопка должна быть направлена в сторону ладони, чтобы нажатие было удобным без изменения хвата.
• Убедитесь, что крепежный хомут не перекрывает тросики тормозов или переключателей – это может помешать их работе.

Протестируйте звонок на ходу. Нажмите на кнопку 10–15 раз с разной силой: звук должен быть чистым, без хрипов или прерывания. Если звук слабый или пропадает, проверьте целостность мембраны и пружинного механизма внутри корпуса. Для моделей с металлическим язычком убедитесь, что он не задевает стенки при вибрации.

Особое внимание уделите креплению на карбоновых рулях. Используйте алюминиевые или титановые болты вместо стальных – они легче и не создают лишней нагрузки на материал. Нанесите на резьбу фиксатор Loctite 243 (средней фиксации) для предотвращения самопроизвольного ослабления. Не применяйте анаэробные герметики – они могут повредить карбон.

Через 50–100 км пробега повторно проверьте затяжку болта. Вибрации от дороги часто ослабляют крепеж, особенно на неровных покрытиях. Если звонок установлен на вынос, дополнительно зафиксируйте его положение с помощью нейлоновой стяжки, пропустив ее через отверстие в хомуте и закрепив на руле.

При обнаружении люфта или смещения не ограничивайтесь подтяжкой болта. Разберите крепление, очистите резьбу от грязи и смажьте ее тонким слоем консистентной смазки (например, литиевой). Если резьба сорвана, замените болт на новый с аналогичным шагом (обычно М5×0,8). Для пластиковых хомутов используйте болты с увеличенной шайбой, чтобы распределить нагрузку.
