Как найти длину через сопротивление

Сопротивление проводника зависит от его геометрических параметров и удельного сопротивления материала. Основная формула для расчета сопротивления R = ρ × (L / S), где ρ – удельное сопротивление (Ом·мм²/м), L – длина проводника (м), S – площадь поперечного сечения (мм²). Чтобы найти длину проводника, формулу преобразуют: L = (R × S) / ρ. Эта зависимость критически важна при проектировании электрических цепей, где требуется точное соответствие сопротивления заданным параметрам.

Удельное сопротивление ρ – ключевой параметр, который варьируется в зависимости от материала. Например, для меди при 20°C ρ = 0,0175 Ом·мм²/м, для алюминия – 0,028 Ом·мм²/м, а для стали – 0,1–0,2 Ом·мм²/м. При повышении температуры удельное сопротивление увеличивается по закону ρ_t = ρ₀ × [1 + α × (t − 20)], где α – температурный коэффициент (для меди α = 0,004 °C⁻¹). Игнорирование температурных поправок может привести к ошибкам в расчетах до 10–15%.

Площадь поперечного сечения S рассчитывается по формуле S = π × d² / 4 для круглого проводника, где d – диаметр (мм). Для прямоугольных шин используют S = a × b, где a и b – стороны сечения. Пример: провод диаметром 1,5 мм имеет S ≈ 1,767 мм². Ошибка в определении сечения на 0,1 мм² при длине 100 м и удельном сопротивлении меди приведет к отклонению сопротивления на ~0,5 Ом, что критично для низкоомных цепей.

Рассмотрим практический пример: требуется определить длину медного провода сечением 2,5 мм², если его сопротивление не должно превышать 0,5 Ом. Подставляем значения в формулу: L = (0,5 × 2,5) / 0,0175 ≈ 71,43 м. Если провод будет использоваться при температуре 50°C, скорректированное удельное сопротивление составит ρ₅₀ = 0,0175 × [1 + 0,004 × (50 − 20)] ≈ 0,0196 Ом·мм²/м, а допустимая длина уменьшится до 63,78 м. Для алюминиевого провода тех же параметров длина составит 44,64 м при 20°C.

При расчетах учитывайте допуски на сечение проводов: ГОСТ 22483-2012 регламентирует отклонения до ±5% для сечений до 10 мм². Для высокоточных применений (например, шунты измерительных приборов) используйте провод с классом точности не ниже 1 и проверяйте фактическое сечение микрометром. В таблице ниже приведены удельные сопротивления распространенных материалов при 20°C:

Для многожильных проводов расчет усложняется: необходимо учитывать коэффициент скрутки (обычно 1,02–1,05), увеличивающий фактическую длину жил. Пример: трехжильный кабель с сечением каждой жилы 1,5 мм² и сопротивлением 1 Ом на фазу при длине 50 м будет иметь фактическую длину жил ~52,5 м из-за скрутки. Пренебрежение этим фактором занижает расчетное сопротивление на 2–5%.

Расчет длины проводника по сопротивлению: формулы и примеры

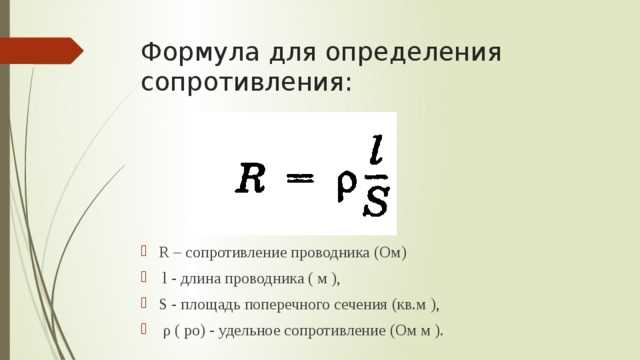

Сопротивление проводника зависит от его геометрических параметров и удельного сопротивления материала. Основная формула для расчета сопротивления R выглядит так:

• R = ρ × (L / S), где:
• ρ – удельное сопротивление материала (Ом·мм²/м),
• L – длина проводника (м),
• S – площадь поперечного сечения (мм²).

Для нахождения длины L формулу преобразуют: L = (R × S) / ρ. Эта зависимость критически важна при проектировании электрических цепей, где требуется точное соответствие сопротивления заданным параметрам.

Удельное сопротивление ρ – табличная величина, зависящая от температуры. Например, для меди при 20°C ρ = 0,0175 Ом·мм²/м, для алюминия – 0,028 Ом·мм²/м. При повышении температуры на 1°C сопротивление меди увеличивается на ~0,4%. Для точных расчетов используют скорректированное значение: ρ_t = ρ₂₀ × [1 + α × (t − 20)], где α – температурный коэффициент (для меди α = 0,004).

Пример расчета длины медного провода сечением 2,5 мм² для сопротивления 0,5 Ом:

1. Подставляем известные значения в формулу: L = (0,5 × 2,5) / 0,0175.
2. Вычисляем числитель: 0,5 × 2,5 = 1,25.
3. Делим на удельное сопротивление: 1,25 / 0,0175 ≈ 71,43 м.

Результат округляют до ближайшего стандартного значения, если требуется соответствие ГОСТ или ТУ.

В реальных условиях учитывают допуски на сечение и удельное сопротивление. Например, для провода ПВ-3 сечением 4 мм² фактическое сечение может варьироваться в пределах ±5%. Это приводит к погрешности расчета длины до 10%. Для минимизации ошибок используют средние значения ρ из технических справочников или данные производителя.

При работе с многожильными проводами площадь сечения рассчитывают по формуле: S = (π × d² × n) / 4, где d – диаметр одной жилы, n – количество жил. Например, провод с 7 жилами диаметром 0,5 мм каждая имеет сечение: S = (3,14 × 0,5² × 7) / 4 ≈ 1,37 мм². Ошибка в определении d на 0,01 мм приводит к погрешности сечения ~4%.

Для высокочастотных цепей учитывают скин-эффект, снижающий эффективное сечение проводника. На частоте 1 МГц глубина проникновения тока в медь составляет ~0,066 мм. В таких случаях формула L = (R × S) / ρ дает завышенные результаты, и требуется корректировка с использованием коэффициента поверхностного эффекта.

Практическое применение формулы включает расчет обмоток трансформаторов, нагревательных элементов и линий электропередач. Например, для нихромовой спирали с ρ = 1,1 Ом·мм²/м, сечением 0,8 мм² и требуемым сопротивлением 20 Ом длина составит: L = (20 × 0,8) / 1,1 ≈ 14,55 м. При намотке на каркас диаметром 10 мм число витков определяют как N = L / (π × D), где D – диаметр каркаса.

Автоматизация расчетов возможна с помощью калькуляторов или скриптов на Python. Пример кода для вычисления длины:

def calculate_length(R, S, rho):
return (R * S) / rho
# Пример вызова:
length = calculate_length(0.5, 2.5, 0.0175)
print(f"Длина проводника: {length:.2f} м")

Какие параметры влияют на сопротивление проводника и как их измерить

Сопротивление проводника определяется тремя ключевыми параметрами: удельным сопротивлением материала, длиной и площадью поперечного сечения. Удельное сопротивление (ρ) – табличная величина, зависящая от температуры и чистоты материала. Например, для меди при 20°C ρ = 0,0175 Ом·мм²/м, для алюминия – 0,028 Ом·мм²/м. Измеряется оно косвенно: через расчет по известным значениям сопротивления, длины и сечения эталонного образца.

Длина проводника (l) прямо пропорциональна сопротивлению: удвоение длины удваивает сопротивление. Измеряется линейкой, рулеткой или лазерным дальномером с погрешностью не более 1 мм для коротких участков. Для катушек провода используют счетчики длины с механическим или электронным датчиком, обеспечивающим точность ±0,5%.

Площадь поперечного сечения (S) обратно пропорциональна сопротивлению. Для круглых проводов S = πd²/4, где d – диаметр. Измеряется штангенциркулем (погрешность ±0,05 мм) или микрометром (±0,01 мм). Для многожильных проводов суммируют площади отдельных жил. При сечении менее 0,5 мм² рекомендуется использовать оптический микроскоп с программным анализом изображения.

Температура изменяет удельное сопротивление по закону ρ_t = ρ₀[1 + α(t − t₀)], где α – температурный коэффициент. Для меди α = 0,0043 К⁻¹, для нихрома – 0,00017 К⁻¹. Измеряется термопарой или термометром сопротивления с точностью ±0,1°C. При расчетах учитывают рабочую температуру проводника, особенно в нагревательных элементах или высоковольтных линиях.

Чистота материала влияет на удельное сопротивление: примеси увеличивают его. Например, медь марки М0 (99,95% чистоты) имеет ρ = 0,0172 Ом·мм²/м, а М1 (99,9%) – 0,0178 Ом·мм²/м. Определяется спектральным анализом или методом вихревых токов. Для промышленных расчетов используют паспортные данные производителя.

Механические напряжения и деформации повышают сопротивление из-за нарушения кристаллической решетки. Например, растяжение медного провода на 1% увеличивает сопротивление на 0,2–0,5%. Измеряется тензодатчиками с погрешностью ±0,1% или методом акустической эмиссии. Учитывается при проектировании гибких кабелей и проводов для подвижных соединений.

Для точного измерения сопротивления проводника используют мосты постоянного тока (например, мост Уитстона) или цифровые омметры с разрешением до 0,001 Ом. При сечении менее 0,1 мм² применяют четырехпроводную схему подключения, исключающую влияние сопротивления контактов. Калибровку приборов проводят эталонными резисторами класса точности 0,01%.

Формула зависимости сопротивления от длины и сечения проводника

Сопротивление проводника прямо пропорционально его длине и обратно пропорционально площади поперечного сечения. Базовая формула: R = ρ × (L / S), где R – сопротивление (Ом), ρ – удельное сопротивление материала (Ом·мм²/м), L – длина проводника (м), S – площадь сечения (мм²). Удельное сопротивление меди при 20°C составляет 0,0175 Ом·мм²/м, алюминия – 0,028 Ом·мм²/м, стали – 0,1–0,2 Ом·мм²/м в зависимости от сплава.

Для расчета длины проводника при известном сопротивлении формула преобразуется в L = (R × S) / ρ. Например, если требуется сопротивление 5 Ом при сечении медного провода 2,5 мм², длина составит: (5 × 2,5) / 0,0175 ≈ 714,3 м. Погрешность в 5–10% допустима из-за колебаний температуры и неоднородности материала.

Площадь сечения круглого проводника вычисляется по формуле S = π × (d/2)², где d – диаметр (мм). Для многожильных проводов суммируют площади всех жил. При диаметре 1,8 мм сечение составит: 3,14 × (1,8/2)² ≈ 2,54 мм². Стандартные сечения (0,75; 1,5; 2,5; 4 мм²) используют для упрощения расчетов в электротехнике.

Температурный коэффициент сопротивления (α) корректирует значение ρ при изменении температуры: ρ_t = ρ₂₀ × [1 + α × (t − 20)]. Для меди α = 0,0043 1/°C, для алюминия – 0,004 1/°C. При нагреве провода до 70°C удельное сопротивление меди увеличится на 21,5%: 0,0175 × [1 + 0,0043 × (70 − 20)] ≈ 0,0212 Ом·мм²/м.

В высокочастотных цепях сопротивление возрастает из-за скин-эффекта: ток течет преимущественно по поверхности проводника. Глубина проникновения тока (δ) для меди на частоте 1 МГц составляет ~0,066 мм. Для минимизации потерь используют провода с сечением, превышающим δ в 3–5 раз, или применяют литцендрат – многожильный провод с изолированными жилами.

При проектировании линий электропередач учитывают допустимое падение напряжения. Для медного провода сечением 10 мм² и длиной 100 м при токе 20 А сопротивление составит: 0,0175 × (100 / 10) = 0,175 Ом. Падение напряжения: 20 × 0,175 = 3,5 В. В сетях 220 В это 1,6% – допустимо для большинства применений, но критично для чувствительной аппаратуры.

Для точных расчетов используют справочные таблицы удельных сопротивлений с учетом чистоты материала. Например, бескислородная медь (99,99% Cu) имеет ρ = 0,0168 Ом·мм²/м, а техническая медь (99,9% Cu) – 0,0172 Ом·мм²/м. Разница в 2,4% существенна при расчете длинных проводников или высокоточных устройств.

Как перевести удельное сопротивление материала в расчетные единицы

Удельное сопротивление (ρ) указывается в справочниках в Ом·мм²/м или Ом·м. Для расчетов длины проводника требуется привести его к единой системе измерений. Если ρ дано в Ом·мм²/м, переведите его в Ом·м, умножив на 10⁻⁶: например, медь с ρ = 0,0175 Ом·мм²/м станет 1,75·10⁻⁸ Ом·м. Это необходимо для согласования с формулой R = ρ·L/S, где L – длина в метрах, а S – площадь поперечного сечения в м².

При работе с зарубежными источниками встречаются значения в мкОм·см. Чтобы перевести их в Ом·м, умножьте на 10⁻⁸: ρ = 1,68 мкОм·см для меди эквивалентно 1,68·10⁻⁸ Ом·м. Проверяйте размерности в формулах – ошибка на порядок приведет к неверному результату. Для алюминия (ρ = 2,82·10⁻⁸ Ом·м) расчеты ведутся напрямую без дополнительных преобразований.

Если сечение проводника задано в мм², а ρ – в Ом·м, переведите площадь в м², умножив на 10⁻⁶. Например, провод сечением 2,5 мм² = 2,5·10⁻⁶ м². Подставляя в формулу R = ρ·L/S, получите корректное сопротивление. Для быстрого перевода используйте онлайн-калькуляторы с поддержкой единиц: вводите исходные данные в мкОм·см или Ом·мм²/м, а результат получайте в Ом·м.

В таблицах иногда встречается ρ в нОм·м. Перевод: 1 нОм·м = 10⁻⁹ Ом·м. Сталь с ρ = 100 нОм·м эквивалентна 1·10⁻⁷ Ом·м. При расчетах учитывайте температурные коэффициенты: для меди при 20°C ρ = 1,72·10⁻⁸ Ом·м, но при 100°C оно увеличивается на ~30%. Используйте поправочные коэффициенты из ГОСТ или IEC для точных вычислений.

Для практических задач запомните ключевые значения: медь – 1,68·10⁻⁸ Ом·м, алюминий – 2,82·10⁻⁸ Ом·м, сталь – 1·10⁻⁷ Ом·м. При расчете длины проводника по сопротивлению (L = R·S/ρ) подставляйте ρ в Ом·м, S в м², R в Омах – результат будет в метрах. Проверяйте единицы на каждом этапе, чтобы избежать ошибок в порядках величин.

Пошаговый алгоритм вычисления длины проводника по известному сопротивлению

Для расчета длины проводника используйте формулу, выведенную из закона Ома для участка цепи и удельного сопротивления: L = (R × S) / ρ, где L – искомая длина (м), R – сопротивление (Ом), S – площадь поперечного сечения (м²), ρ – удельное сопротивление материала (Ом·м). Перед началом вычислений убедитесь, что все величины приведены к единой системе единиц: сопротивление – в омах, сечение – в квадратных метрах, удельное сопротивление – в Ом·м. Для перевода сечения из мм² в м² умножьте значение на 10⁻⁶.

Соберите исходные данные: сопротивление проводника, материал и его удельное сопротивление, диаметр или площадь сечения. Удельные сопротивления распространенных материалов при температуре 20°C:

Если известен диаметр проводника, рассчитайте площадь сечения по формуле S = π × (d/2)², где d – диаметр (м). Для проводников с некруглым сечением используйте геометрические формулы соответствующей фигуры.

Подставьте значения в формулу и выполните расчет. Пример: медный провод с сопротивлением 0.5 Ом и сечением 1.5 мм² (1.5 × 10⁻⁶ м²). Длина составит L = (0.5 × 1.5 × 10⁻⁶) / 1.68 × 10⁻⁸ ≈ 44.64 м. Учтите температурную зависимость удельного сопротивления: при нагреве на 1°C сопротивление меди увеличивается на ~0.4%. Для точных расчетов используйте скорректированное значение ρ.

Проверьте результат на соответствие физическим ограничениям. Например, длина проводника не может быть отрицательной или превышать разумные пределы для заданного сечения и материала. При необходимости повторите расчет с уточненными данными. Для многожильных проводов учитывайте суммарное сечение всех жил и скрутку, увеличивающую фактическую длину на 2–5%.
