Фары на Ford Explorer 5-го поколения (2011–2019) – сложный узел, состоящий из корпуса, линз, отражателей и электрических разъёмов. Стандартный ресурс галогеновых ламп – 500–800 часов, но механические повреждения, окисление контактов или трещины в пластике требуют полной замены блока. В отличие от предыдущих моделей, здесь используется односекционная конструкция с интегрированными поворотниками и ДХО, что усложняет демонтаж без специальных инструментов.
Для работы потребуются: TORX T25 (крепление бампера), 10-мм головка (болты фары), пластиковые клипсодёры (для снятия решётки радиатора) и мультиметр (проверка цепей после установки). Оригинальные фары (артикулы FL3Z-13008-A для левой и FL3Z-13008-B для правой) стоят от 25 000 ₽, но качественные аналоги (Depo, TYC) обойдутся в 8 000–12 000 ₽. Учитывайте, что неоригинальные блоки могут потребовать адаптации через FORScan для корректной работы автоматического регулятора света.
Процесс замены занимает 40–60 минут при первом выполнении. Основные трудности: доступ к нижнему болту фары (мешает бампер) и отсоединение разъёма питания (защёлка часто ломается). Если после установки фара не включается, проверьте предохранитель F67 (15А) в блоке под капотом и реле R10 в салонном блоке. При замене на светодиодные лампы обязательно установите обманку CAN-шины, иначе бортовой компьютер будет выдавать ошибку.
Замена фары на Форд Эксплорер 5: пошаговая инструкция
Перед началом работ подготовьте инструменты: торцевую головку на 10 мм, отвёртку с плоским шлицем, пластиковый монтажный клин (или аналогичный инструмент для разъединения клипс), новую фару (артикул оригинальной детали – FL3Z-13008-B для левой и FL3Z-13008-A для правой). Отключите аккумулятор, сняв клемму «минус», чтобы избежать короткого замыкания при работе с электропроводкой.
Снимите передний бампер для доступа к креплениям фары. Для этого:
- Открутите 4 болта под капотом (по 2 с каждой стороны) головкой на 10 мм.
- Снимите 6 пластиковых клипс по нижнему краю бампера, поддев их отвёрткой.
- Аккуратно отсоедините бампер от крыльев, потянув его на себя, – не тяните резко, чтобы не повредить защёлки.
Отсоедините фару от кузова. На задней стороне фары расположены три крепёжных болта (два сверху, один снизу) – открутите их головкой на 10 мм. Отключите электрический разъём, нажав на фиксатор и потянув его на себя. Для снятия корректора фар поверните его против часовой стрелки на 90° и вытащите из посадочного места.
Установите новую фару в обратном порядке. Перед монтажом проверьте герметичность уплотнительной резинки по периметру – при наличии трещин замените её. Подключите разъём и корректор, затем затяните болты с моментом 8–10 Н·м. Убедитесь, что фара плотно прилегает к кузову без зазоров.
После установки бампера подключите аккумулятор и проверьте работу фар: ближний/дальний свет, габариты, поворотники. Отрегулируйте световой пучок с помощью винтов на задней стороне фары (горизонтальный и вертикальный регуляторы). Если после замены загорается ошибка на приборной панели, выполните сброс через диагностический сканер или отключите аккумулятор на 10 минут.
Какие инструменты и материалы понадобятся для замены фары
Для замены фары на Ford Explorer 5 (2011–2019 гг.) потребуется минимальный набор инструментов, но их выбор зависит от модификации и типа креплений. Базовый комплект включает торцевую головку на 10 мм с трещоткой или ключ аналогичного размера – она понадобится для откручивания болтов крепления фары к кузову. Дополнительно пригодится отвёртка с плоским шлицем (5–7 мм) или пластиковый монтажный клин для отсоединения электрических разъёмов и фиксаторов бампера, если требуется частичный демонтаж последнего. В некоторых случаях (например, при замене правой фары) может потребоваться удлинитель для головки, чтобы добраться до труднодоступных болтов за аккумуляторной батареей.
Электрические компоненты фары требуют аккуратного обращения. Для отсоединения разъёмов питания ламп и модулей освещения используйте специальный съёмник для клемм или тонкогубцы с изолированными ручками – это предотвратит повреждение контактов. Если фара устанавливается на герметик (актуально для моделей с адаптивным освещением), подготовьте термостойкий автомобильный герметик типа ABRO WS-904 или аналог с рабочей температурой не ниже +120°C. Для очистки посадочного места от старого герметика подойдёт пластиковый скребок или наждачная бумага с зернистостью P400–P600.
| Инструмент/материал | Назначение | Примечание |
|---|---|---|
| Торцевая головка 10 мм | Демонтаж болтов крепления фары | Требуется удлинитель для правой фары |
| Пластиковый монтажный клин | Отсоединение бампера и клипс | Избегайте металлических инструментов – риск царапин |
| Съёмник электрических разъёмов | Отключение питания ламп | Альтернатива – тонкогубцы с изоляцией |
| Автомобильный герметик | Герметизация фары при установке | Только для моделей с адаптивным светом |
Не забудьте о расходных материалах. Новая фара должна комплектоваться оригинальными уплотнительными кольцами (номер по каталогу Ford: 1S4Z-13N025-AA для левой, 1S4Z-13N026-AA для правой) – их замена обязательна, даже если старые выглядят целыми. Для проверки работоспособности новой фары после установки понадобится диагностический сканер (например, FORScan с адаптером ELM327) – он позволит сбросить ошибки бортового компьютера, связанные с заменой оптики. Если фара устанавливается на автомобиль с ксеноновыми лампами, подготовьте балласт и блок розжига, совместимые с системой Explorer 5 (артикул оригинального блока: 7S4Z-13A019-A).
Как правильно отсоединить аккумулятор перед началом работ
Откройте капот и зафиксируйте его стойкой. Аккумулятор на Эксплорере 5 расположен в моторном отсеке справа (по ходу движения), под пластиковой крышкой. Снимите крышку, потянув её вверх – креплений нет, только защёлки. Осмотрите клеммы: минусовая (чёрная) обычно прикручена болтом на 10 мм, плюсовая (красная) – гайкой на 13 мм.
После отсоединения минуса приступайте к плюсовой клемме. Ослабьте гайку аналогичным способом, но будьте осторожны – при касании инструментом кузова или других металлических элементов может проскочить искра. Снимите клемму и отведите её в сторону, закрепив проволокой или пластиковым хомутом, чтобы она не касалась аккумулятора. На Форд Эксплорер 5 плюсовой провод часто имеет дополнительный предохранитель – не повредите его при демонтаже.
Если аккумулятор крепится прижимной планкой, открутите её болты (обычно на 10 мм) и уберите в сторону. Не наклоняйте и не переворачивайте батарею – это может привести к утечке электролита. При работе с клеммами избегайте использования чрезмерной силы: если гайка не поддаётся, нанесите проникающую смазку (например, WD-40) и подождите 5–10 минут. После отсоединения проверьте состояние клемм – окисление устраняется щёткой по металлу и обработкой специальным спреем.
После завершения работ по замене фары подключайте аккумулятор в обратной последовательности: сначала плюсовая клемма, затем минусовая. Затягивайте гайки с усилием 5–7 Н·м – перетяжка может сорвать резьбу, а слабое крепление приведёт к плохому контакту. Запустите двигатель и проверьте работу электроники: приборной панели, фар, мультимедийной системы. Если возникли ошибки (например, сообщение о неисправности подушек безопасности), выполните сброс бортового компьютера, отсоединив минусовую клемму на 10–15 минут.
Демонтаж переднего бампера для доступа к фаре
На Форд Эксплорер 5 бампер крепится на 10 пластиковых пистонах и 4 болтах под ключ Torx T30. Начните с отсоединения минусовой клеммы аккумулятора, чтобы исключить случайное замыкание при работе с проводкой противотуманных фар. Подденьте пистоны плоской отвёрткой, начиная с нижней кромки бампера – они одноразовые, поэтому замените повреждённые при демонтаже. Болты расположены: два в колёсных арках (защищены пластиковыми заглушками) и два под решёткой радиатора, доступ к которым открывается после снятия верхней панели.
Отсоедините разъёмы проводки от противотуманных фар и датчика парковки, если он установлен. Для этого нажмите на фиксаторы и потяните разъём на себя – не дёргайте за провода. Бампер удерживается на направляющих кузова: после откручивания всех креплений потяните его вперёд, начиная с углов, затем снимите по центру. Избегайте резких движений – пластик хрупкий при низких температурах.
При снятии бампера обратите внимание на защёлки в верхней части, фиксирующие его к крыльям. Они часто ломаются, если бампер тянут неравномерно. Для облегчения процесса попросите помощника придержать бампер, пока вы отсоединяете последние крепления. Храните снятые детали в чистом месте, чтобы избежать попадания грязи в посадочные места.
Перед обратной установкой проверьте состояние резиновых уплотнителей на направляющих кузова – они должны быть целыми и смазанными силиконовой смазкой. При монтаже сначала заведите бампер на верхние защёлки, затем закрепите болты и пистоны, начиная с центральных точек. Затягивайте крепления с усилием 3–4 Н·м, чтобы избежать перетяжки и деформации пластика.

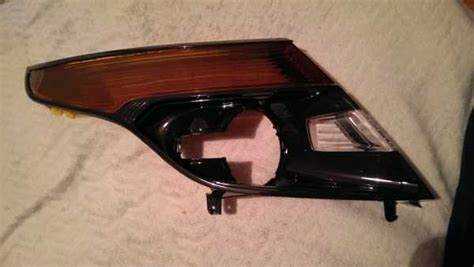

Отключение электрических разъемов и снятие старой фары
Перед началом отсоедините отрицательную клемму аккумулятора, чтобы исключить короткое замыкание. На Форд Эксплорер 5 фара крепится тремя болтами Torx T30: два сверху и один снизу, ближе к бамперу. Открутите их против часовой стрелки, используя удлинитель для головки, если доступ ограничен пластиковыми накладками.

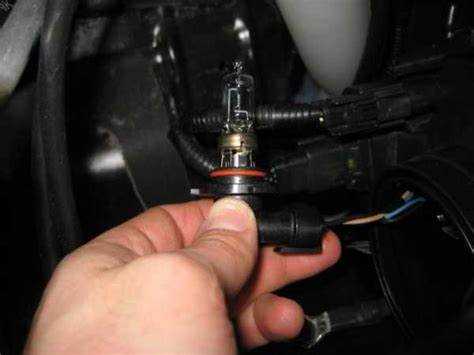

Разъемы питания расположены с тыльной стороны фары. Основной разъем (для лампы ближнего/дальнего света) фиксируется черной пластиковой защелкой – нажмите на нее большим пальцем вниз и одновременно потяните разъем на себя. Для указателя поворота потребуется повернуть патрон против часовой стрелки на 45 градусов и вытащить его вместе с лампой.
Дополнительный разъем для дневных ходовых огней (если предусмотрен) имеет металлический фиксатор – подденьте его тонкой отверткой и отсоедините. Проверьте состояние контактов: окисление устраняйте контактной смазкой, а не наждачной бумагой, чтобы не повредить покрытие.
После отключения всех разъемов аккуратно покачайте фару из стороны в сторону, чтобы освободить ее от направляющих штифтов. На моделях с 2016 года по 2019-й нижний штифт может закисать – смажьте его WD-40 за 10 минут до демонтажа. Избегайте резких движений: пластиковый корпус хрупкий, особенно в мороз.
При снятии фары обратите внимание на резиновый уплотнитель по периметру. Если он деформирован или порван, замените его перед установкой новой фары – артикул оригинального уплотнителя 1L2Z-13N021-AA. Храните снятую фару в вертикальном положении, чтобы не повредить отражатель.
Перед установкой новой фары сравните посадочные места и разъемы со старой. На некоторых рестайлинговых версиях (2020+) может отличаться расположение крепежных отверстий – сверьтесь с VIN-кодом автомобиля при покупке запчасти.
Установка новой фары и подключение проводки
Перед установкой новой фары проверьте её на соответствие оригинальной детали по артикулу. Для Ford Explorer 5 (2011–2019) используются фары с номерами FL3Z-13008-A (левая) и FL3Z-13008-B (правая). Убедитесь, что уплотнительные резинки на посадочных местах не повреждены – их замена обязательна при наличии трещин или деформаций. Нанесите тонкий слой силиконовой смазки на резиновые прокладки для улучшения герметичности.
Вставьте фару в посадочное гнездо, совместив направляющие выступы с пазами на кузове. Закрепите её тремя болтами Torx T30: два сверху (момент затяжки 8–10 Н·м) и один снизу (6–8 Н·м). Не перетягивайте крепёж – это может привести к растрескиванию пластикового корпуса. После фиксации проверьте отсутствие люфта, покачав фару рукой.
Подключите электрический разъём, предварительно очистив его контакты от окислов с помощью спирта и мелкозернистой наждачной бумаги (P1000). Нажмите на фиксатор разъёма до щелчка – он должен зафиксироваться без усилий. Если проводка имеет следы оплавления или повреждений изоляции, замените её целиком, используя провода сечением 1,5 мм² для основных цепей и 0,75 мм² для габаритов.
После подключения проверьте работоспособность всех режимов: ближний/дальний свет, габариты, поворотники. Для этого включите зажигание и поочерёдно активируйте функции. Если фара не загорается, прозвоните цепь мультиметром: напряжение на разъёме должно составлять 12,6–14,4 В. При отсутствии питания проверьте предохранители F61 (15 А) и F62 (10 А) в блоке под капотом.
Завершите установку регулировкой угла наклона фары. Используйте шестигранник на 5 мм для вращения регулировочного винта, расположенного на тыльной стороне корпуса. Оптимальное положение – световое пятно на 5 см ниже горизонтальной линии на расстоянии 5 м от автомобиля. Затяните контргайку после настройки, чтобы исключить самопроизвольное смещение.

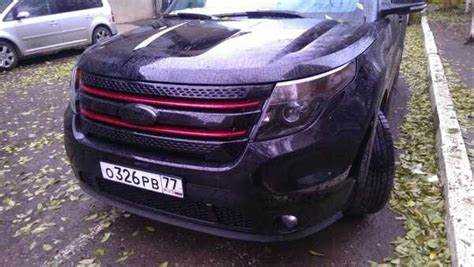

Проверка работоспособности новой фары после установки
Подключите аккумулятор и включите зажигание. Активируйте ближний свет, затем дальний – убедитесь, что обе нити накала работают без мерцания или задержек. Проверьте габаритные огни и указатели поворота: нажмите на педаль тормоза, чтобы исключить ложное срабатывание стоп-сигнала через фару. Используйте диагностический сканер (например, FORScan с адаптером ELM327) для считывания ошибок модуля BCM – коды B115E или B116E указывают на проблемы с цепью питания или заземлением.
- Проверьте регулировку светового пучка: направьте фару на стену на расстоянии 3–5 метров. Верхняя граница ближнего света должна быть на 5–10 см ниже центра фары, а горизонтальная линия – строго параллельна земле. При необходимости откорректируйте положение с помощью регулировочных винтов: верхний винт отвечает за вертикальное смещение, боковой – за горизонтальное.
- Оцените герметичность: после 10 минут работы фары прикоснитесь к стеклу – оно не должно быть горячее корпуса более чем на 10°C. Проверьте уплотнитель на наличие зазоров или деформаций, особенно в местах крепления к кузову.
- Протестируйте адаптивные функции (если предусмотрены): включите автоматическое переключение света, поверните руль на 90° – пучок должен смещаться в сторону поворота на 15–20°. При отсутствии реакции проверьте подключение разъема к блоку управления AFS.
