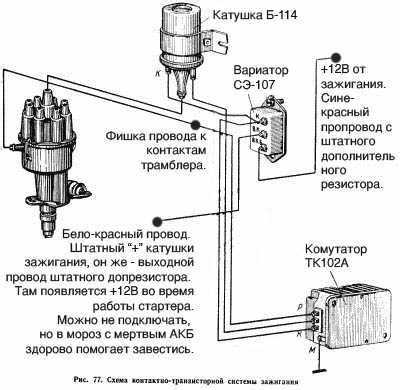

Трамблер на АЗЛК 2141 с двигателем УЗАМ-331 или УЗАМ-412 – ключевой элемент системы зажигания, отвечающий за синхронизацию искрообразования. Неправильное подключение приводит к сбоям в работе мотора: провалам на холостых оборотах, детонации, потере мощности или невозможности запуска. В этой инструкции разберем процесс пошагово, с учетом особенностей конструкции трамблера 30.3706-01 и высоковольтных проводов с сопротивлением 5–10 кОм.
Перед началом работ убедитесь, что аккумулятор отключен, а коленвал установлен в положение ВМТ первого цилиндра (метка на шкиве совмещена с риской на крышке ГРМ). Трамблер на УЗАМ-331 имеет вакуумный регулятор опережения зажигания – его штуцер должен быть направлен в сторону карбюратора. На корпусе трамблера нанесена стрелка, указывающая направление вращения ротора: против часовой стрелки для левого вращения коленвала.
Основные ошибки при подключении – перепутанные провода свечей или неправильная установка бегунка. На крышке трамблера 30.3706-01 контакты пронумерованы по порядку работы цилиндров: 1-3-4-2. Высоковольтный провод от катушки зажигания (центральный контакт) подключается к гнезду с маркировкой «К». Если после установки двигатель не запускается, проверьте угол опережения зажигания стробоскопом: на холостых оборотах он должен составлять 5–7° до ВМТ.
Для точной настройки используйте мультиметр: сопротивление первичной обмотки катушки Б117-А – 0,45–0,55 Ом, вторичной – 4,5–5,5 кОм. Контакты прерывателя должны иметь зазор 0,35–0,45 мм. При замене трамблера на новый (например, 38.3706) учтите, что его корпус может иметь другую форму посадочного места – потребуется адаптер или доработка посадочного отверстия в блоке.
Необходимые инструменты и материалы для установки трамблера
Для работы потребуется стандартный набор ключей: накидной на 10 мм для откручивания крепления трамблера, рожковый на 12 мм для снятия наконечников высоковольтных проводов и торцевой на 13 мм – если на двигателе установлены болты с шестигранной головкой. Обязательно наличие динамометрического ключа с диапазоном 10–20 Н·м для затяжки крепежа с точным моментом.
Шестигранник на 5 мм понадобится для регулировки положения корпуса трамблера при выставлении зажигания. Отвертка с плоским жалом шириной 4–5 мм нужна для фиксации ротора в нужном положении и поддевания стопорных колец. Мультиметр с режимом измерения сопротивления до 20 кОм проверяет целостность контактов и катушки зажигания.
Смазка для контактов – например, Литол-24 или специализированная силиконовая паста – предотвращает окисление клемм и улучшает проводимость. Наждачная бумага с зернистостью P400–P600 очищает контакты прерывателя от нагара. Ветошь без ворса удаляет остатки старой смазки и грязь с посадочного места.
Новый трамблер для АЗЛК 2141 должен соответствовать модификации двигателя: для УЗАМ-331.10 подходит 54.3706, для УЗАМ-3317 – 40.3706. Прокладка под корпус трамблера (артикул 2141-1002055) исключает подсос воздуха. Запасные бегунки и крышки трамблера (54.3706-10 или аналоги) пригодятся при обнаружении трещин или выгорания контактов.
Стробоскоп с питанием от 12 В – например, Орион СТ-01 или аналогичный – необходим для точной настройки угла опережения зажигания. Если стробоскопа нет, подойдет контрольная лампа на 12 В с проводами и зажимами типа «крокодил». Для проверки искры потребуется разрядник с зазором 7–10 мм или запасная свеча зажигания.
Ключ для свечей на 21 мм или свечной ключ с резиновым держателем облегчает демонтаж свечей при проверке искрообразования. Штангенциркуль с глубиномером измеряет выступание поршня в первом цилиндре при выставлении ВМТ. Магнитная подставка или телескопический магнит помогает извлечь упавшие болты или мелкие детали из труднодоступных мест.
Комплект высоковольтных проводов с сопротивлением 5–7 кОм/м (например, Tesla или NGK) рекомендуется заменить, если старые имеют трещины или сопротивление выше 15 кОм. Герметик для прокладок – например, ABRO Grey 999 – наносится тонким слоем на новую прокладку трамблера для предотвращения утечек масла. Запасные гайки М6 и шайбы под крепеж трамблера исключат задержки при потере оригинальных.
Снятие старого трамблера и подготовка посадочного места
Отсоедините высоковольтный провод от катушки зажигания, потянув его за наконечник, а не за сам провод. Ослабьте гайку крепления трамблера к блоку цилиндров ключом на 13 мм, но не снимайте ее полностью. Проверните коленчатый вал по часовой стрелке до совмещения метки на шкиве с риской на крышке ГРМ (для первого цилиндра в ВМТ). Это критично для корректной установки нового трамблера.
Снимите вакуумный шланг с регулятора опережения зажигания, предварительно ослабив хомут. Отсоедините разъем датчика Холла, нажав на фиксатор. Полностью выкрутите гайку крепления и аккуратно извлеките трамблер, покачивая его из стороны в сторону. Если вал не поддается, используйте резиновый молоток для легких ударов по корпусу – избегайте приложения силы к валу или датчику.
Осмотрите посадочное место на блоке цилиндров. Удалите остатки старой прокладки с помощью скребка или ацетона, но не используйте металлические инструменты, чтобы не повредить поверхность. Проверьте состояние приводного валика масляного насоса: на нем не должно быть задиров или износа. Если обнаружены дефекты, замените вал – его артикул для АЗЛК 2141: 412-1011040.
Протрите посадочное место чистой ветошью, смоченной в бензине. Нанесите тонкий слой герметика (например, ABRO 999) на новую прокладку трамблера (артикул 412-1011055). Убедитесь, что отверстие для смазки в блоке цилиндров не забито – при необходимости прочистите его проволокой диаметром 1,5 мм.
| Элемент | Артикул | Примечание |
|---|---|---|
| Прокладка трамблера | 412-1011055 | Толщина 0,8 мм, материал – паронит |
| Приводной валик масляного насоса | 412-1011040 | Длина 65 мм, диаметр шлицев 8 мм |
| Гайка крепления трамблера | 250512-П29 | М12×1,25, момент затяжки 25–30 Н·м |
Проверьте совпадение меток на шестерне привода трамблера и блоке цилиндров. Если метки не совпадают, прокрутите коленвал на один оборот и повторите проверку. Зафиксируйте положение шестерни отверткой через отверстие в блоке, чтобы предотвратить ее смещение при установке нового трамблера. Подготовка завершена – можно приступать к монтажу нового узла.

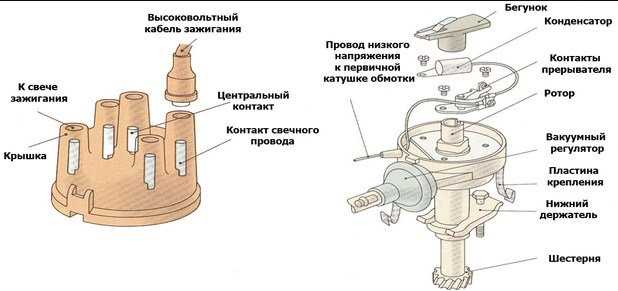

Правильное выставление зажигания перед установкой нового трамблера
Перед установкой нового трамблера на АЗЛК 2141 необходимо выставить поршень первого цилиндра в верхнюю мертвую точку (ВМТ) на такте сжатия. Для этого снимите крышку распределителя зажигания и проверните коленчатый вал по часовой стрелке до совпадения метки на шкиве коленвала с риской на крышке привода ГРМ. Метка должна соответствовать углу опережения зажигания 5° до ВМТ для двигателя УЗАМ-412.
Отсоедините высоковольтный провод от свечи первого цилиндра и выверните её. Закройте отверстие пальцем или бумажной пробкой – при проворачивании коленвала на такте сжатия воздух будет выталкивать пробку. Это подтвердит правильное положение поршня. Если воздух не выходит, проверните вал ещё на полный оборот.
Убедитесь, что бегунок трамблера направлен на контакт первого цилиндра на крышке распределителя. На двигателях АЗЛК 2141 с системой зажигания без датчика Холла бегунок должен совпадать с клеммой первого цилиндра при снятой крышке. Для моделей с датчиком Холла ориентируйтесь по положению ротора относительно датчика.
Затяните гайку крепления трамблера, не сбивая положение. Для точной настройки используйте стробоскоп: подключите его к высоковольтному проводу первого цилиндра, запустите двигатель и направьте свет на шкив коленвала. Метка на шкиве должна совпадать с риской на крышке привода ГРМ при работе двигателя на холостом ходу (850–900 об/мин). При необходимости скорректируйте положение трамблера.
На двигателях УЗАМ-331 и УЗАМ-3317 угол опережения зажигания составляет 8° до ВМТ. Проверьте его по аналогичной методике, но с учетом другой метки на шкиве. Для корректировки используйте октан-корректор: при работе на бензине АИ-92 выставьте среднее положение, при АИ-95 – сместите на 1–2° в сторону опережения.
После установки нового трамблера повторно проверьте зажигание на работающем двигателе. Резко нажмите на педаль газа – двигатель должен мгновенно набирать обороты без детонации. Если слышны металлические стуки, уменьшите угол опережения зажигания, повернув корпус трамблера на 1–2° по часовой стрелке. При вялом разгоне увеличьте угол.
Зафиксируйте окончательное положение трамблера и установите крышку распределителя. Проверьте порядок подключения высоковольтных проводов: 1-3-4-2 для двигателей УЗАМ. Убедитесь в отсутствии пробоев на массу и плотной посадке проводов в гнездах крышки.

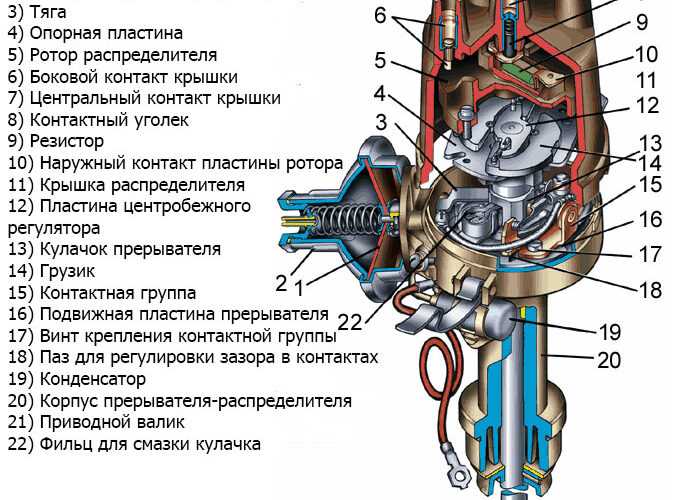

Установка и фиксация трамблера на двигателе АЗЛК 2141
Перед установкой трамблера на двигатель УЗАМ-331 или УЗАМ-412 убедитесь, что поршень первого цилиндра находится в ВМТ на такте сжатия. Для этого снимите крышку распределителя, совместите метку на шкиве коленвала с риской на крышке привода ГРМ и проверьте положение бегунка – он должен указывать на контакт первого цилиндра в крышке трамблера. Если бегунок смещен, прокрутите коленвал на один оборот.
Вставьте трамблер в гнездо привода распределительного вала, предварительно смазав уплотнительное кольцо моторным маслом. Корпус должен войти без перекосов, а шлицы валика – четко совпасть с пазами привода. При неправильной посадке возможно смещение момента зажигания на 180°, что приведет к невозможности запуска двигателя. Затяните гайку крепления трамблера моментом 18–22 Н·м, используя динамометрический ключ.
После фиксации корпуса проверьте зазор между контактами прерывателя (для контактных систем) – он должен составлять 0,35–0,45 мм. Для бесконтактных систем (БСЗ) убедитесь в отсутствии люфта датчика Холла и правильности подключения проводов к коммутатору. Подсоедините высоковольтные провода к крышке трамблера в соответствии с порядком работы цилиндров: 1-3-4-2, начиная от метки на корпусе.
Запустите двигатель и отрегулируйте угол опережения зажигания с помощью стробоскопа. На холостом ходу (800–900 об/мин) метка на шкиве коленвала должна совпадать с риской «9°» на крышке привода ГРМ. При необходимости ослабьте гайку крепления трамблера и поверните корпус против часовой стрелки для увеличения угла или по часовой – для уменьшения. Затяните гайку и повторно проверьте установку.
Подключение проводов высокого напряжения и проверка соединений
Перед началом работ убедитесь, что зажигание выключено, а аккумулятор отсоединён. На двигателе АЗЛК 2141 с бесконтактной системой зажигания (БСЗ) провода высокого напряжения (ВВ) подключаются к трамблёру в строгом порядке: 1-й цилиндр – клемма №1, 2-й – №2, 3-й – №3, 4-й – №4. Нумерация клемм нанесена на крышке распределителя или указана в сервисной документации. Для контактной системы порядок аналогичен, но проверьте соответствие меток на крышке трамблёра.
Используйте только силиконовые провода ВВ с сопротивлением 5–10 кОм/м. Провода с повреждённой изоляцией, трещинами или окисленными наконечниками подлежат замене. Перед установкой протрите наконечники и клеммы трамблёра спиртом или очистителем контактов для удаления масла и окислов. Избегайте перегибов проводов – радиус изгиба не должен быть меньше 5 см, иначе возможны микротрещины в изоляции.
- Отсоедините старые провода, потянув за наконечник, а не за сам провод.
- Проверьте состояние резиновых уплотнителей на крышке трамблёра – при наличии трещин замените крышку.
- Наконечники проводов должны плотно садиться на клеммы без люфта. При необходимости подогните лепестки контактов.
Подключите провода к свечам зажигания, соблюдая порядок работы цилиндров: 1-3-4-2. Наконечники должны входить в колодцы свечей до упора, иначе возможны пробои на массу. Для проверки плотности посадки потяните за провод – он не должен выниматься без усилия. Если наконечник болтается, замените его или подожмите металлическую втулку плоскогубцами.
После подключения визуально осмотрите провода на предмет перекрещивания или касания горячих поверхностей (выпускной коллектор, ГБЦ). Минимальное расстояние от проводов до металлических деталей – 10 мм. При необходимости зафиксируйте провода пластиковыми хомутами или специальными держателями, избегая натяжения.
- Запустите двигатель и проверьте его работу на холостом ходу. При наличии пропусков зажигания или нестабильных оборотов заглушите мотор и выполните диагностику.
- Используйте тестер искры (разрядник) для проверки наличия искры на каждом проводе. Расстояние между электродами разрядника – 7–10 мм. Отсутствие искры указывает на неисправность провода, крышки трамблёра или катушки зажигания.
- Проверьте сопротивление проводов мультиметром. Допустимые значения: 5–15 кОм на весь провод. Превышение нормы свидетельствует о внутреннем обрыве.
В темноте запустите двигатель и осмотрите провода на предмет коронного разряда (голубоватое свечение). Его наличие говорит о повреждении изоляции или загрязнении наконечников. В этом случае замените проблемный провод или очистите контакты. Не используйте провода с видимыми повреждениями – это приведёт к утечке тока и снижению мощности искры.
После проверки закрепите провода в штатных держателях, избегая их провисания. Убедитесь, что крышка трамблёра установлена ровно и защёлки фиксаторов надёжно закреплены. Проверьте затяжку болтов крепления трамблёра – момент затяжки 12–15 Н·м. Недостаточная затяжка может привести к смещению угла опережения зажигания.
