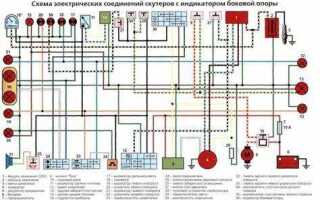

Проводку на альфу как ее ставить

Установка проводки на мотоцикл Альфа требует точного соблюдения схемы и последовательности действий. Базовая модель оснащена однопроводной системой с минусом на массе, что упрощает монтаж, но не отменяет необходимости проверки каждого соединения. Перед началом работ отключите аккумулятор и подготовьте инструменты: мультиметр, паяльник (60–100 Вт), термоусадочные трубки, изоленту ПВХ и клеммы под обжим.

Стандартная проводка Альфы включает 6 основных жгутов: зажигание, освещение, сигналы поворота, стоп-сигнал, звуковой сигнал и датчики. Каждый жгут маркируется цветом согласно заводской схеме (например, красный – «+12В», черный – масса, желтый – фаза генератора). При замене проводки используйте провода сечением не менее 1,5 мм² для силовых цепей и 0,75 мм² для сигнальных.

Начните с прокладки основного жгута от аккумулятора к замку зажигания. Закрепите провода пластиковыми хомутами через каждые 15–20 см, избегая острых кромок и подвижных деталей. Места соединений пропаивайте с последующей изоляцией термоусадкой – скрутки и изолента не обеспечивают надежного контакта. Проверяйте сопротивление цепей мультиметром: утечка тока не должна превышать 0,1 А в выключенном состоянии.

Особое внимание уделите подключению генератора. На Альфе установлен маховичный генератор переменного тока (6 В, 45 Вт). Выходной провод (желтый) подключается к реле-регулятору, а затем к аккумулятору через предохранитель на 10 А. Неправильное подключение приведет к перезаряду или разряду батареи. После сборки замерьте напряжение на клеммах аккумулятора при работающем двигателе – оно должно быть в пределах 6,8–7,2 В.

Подбор необходимых инструментов и материалов для монтажа

Для монтажа проводки на Альфе потребуется набор инструментов, адаптированный под специфику автомобиля и условия работы. Основной комплект включает:

• Мультиметр с диапазоном измерений до 20 В (например, UNI-T UT33D) – для проверки напряжения и целостности цепей.
• Кримпер для обжимки клемм (модель с матрицами под разъёмы 0.5–6 мм², например, IWISS SN-2549).
• Стриппер для снятия изоляции (с регулировкой глубины резания, например, Knipex 12 40 200).
• Набор отвёрток с изолированными ручками (PH2, PZ2, плоские 3–6 мм) и динамометрическая отвёртка для затяжки клемм с усилием 1.5–2 Н·м.
• Паяльник мощностью 40–60 Вт с тонким жалом (например, Hakko FX-601) и припой ПОС-61.
• Термоусадочные трубки диаметром 2–12 мм (набор с коэффициентом усадки 2:1) и строительный фен с регулировкой температуры до 200°C.

Материалы выбираются с учётом токовой нагрузки и условий эксплуатации. Для основной проводки используйте провода марки ПГВА или ПВ-3 сечением:

• 0.75 мм² – для сигнальных цепей (датчики, подсветка).
• 1.5 мм² – для цепей питания маломощных потребителей (реле, клаксон).
• 2.5–4 мм² – для силовых линий (стартер, генератор, основной блок предохранителей).

Изоляция должна быть устойчива к температурам от -40°C до +105°C и маслам. Для соединений применяйте клеммы под обжим:

• Штыревые разъёмы типа «папа-мама» (0.5–6 мм²) для разборных соединений.
• Кольцевые клеммы под винт М4–М6 для подключения к аккумулятору и массе.
• Быстросъёмные разъёмы типа «Molex» или «Deutsch» для модульных подключений.

Дополнительные расходники включают:

• Изоленту ПВХ (чёрная, шириной 19 мм) – только для временной фиксации, не как основной изолятор.
• Силиконовую смазку (например, Permatex 80070) для защиты клемм от окисления.
• Пластиковые хомуты-стяжки (ширина 3.6–4.8 мм, длина 100–300 мм) с рабочей температурой до +120°C.
• Гофру ПНД диаметром 10–20 мм для защиты жгутов от механических повреждений и влаги.
• Предохранители номиналом 5–30 А (в зависимости от цепи) и держатели под них с прозрачным корпусом для визуального контроля.

Для работы с электронными блоками потребуются специализированные инструменты:

• Антистатический браслет с заземлением для защиты микросхем от статического электричества.
• Паяльная станция с регулировкой температуры (например, Weller WE1010) для монтажа SMD-компонентов.
• Флюс безотмывочный (например, Amtech NC-559) и оплётка для удаления припоя.
• Лупа с подсветкой (5–10х увеличение) для проверки пайки мелких контактов.

Перед началом работ проверьте комплектность инструментов и материалов по списку. Отсутствие даже одного элемента (например, термоусадки или динамометрической отвёртки) может привести к некачественному соединению или повреждению проводки. Для Альфы с двигателем 1.4 или 1.6 л дополнительно подготовьте:

• Реле 4-контактные (12 В, 30 А) для управления топливным насосом и вентилятором.
• Диодные развязки (например, 1N4007) для предотвращения обратных токов в цепях зажигания.
• Клеммные колодки на 6–12 контактов для распределения питания по потребителям.

Разметка трассы проводки с учетом особенностей Альфы

Альфа имеет специфическую компоновку кузова с выраженными ребрами жесткости и технологическими отверстиями, которые необходимо использовать для прокладки проводки. Начните с изучения заводской схемы расположения жгутов – на моделях 1990–2000 годов основные трассы проходят вдоль порогов и центрального тоннеля, а на рестайлинговых версиях (2001–2010) добавляются каналы в задних стойках. Избегайте прокладки проводов через зоны с высокой вибрацией: крепления амортизаторов, точки фиксации глушителя и подвески.

Для разметки используйте лазерный уровень или гибкий металлический пруток – это позволит повторить изгибы кузова без перекручивания проводов. На дверных проемах трассу прокладывайте с запасом 15–20 см для компенсации открытия двери; фиксируйте жгут пластиковыми хомутами через каждые 15 см, избегая металлических креплений, которые могут повредить изоляцию. В моторном отсеке учитывайте температурные зоны: до 80°C – стандартная изоляция, свыше 100°C – термостойкие рукава (например, стекловолокно с силиконовым покрытием).

При прокладке через перегородку моторного щита используйте штатные резиновые втулки – их диаметр на Альфе составляет 12 мм для основного жгута и 8 мм для дополнительных линий. Если втулки отсутствуют, замените их на силиконовые аналоги с внутренним диаметром на 1–2 мм больше сечения провода. Запрещается сверлить новые отверстия ближе 5 см к штатным технологическим проемам – это нарушает жесткость кузова и может привести к коррозии.

В салоне трассу прокладывайте под ковровым покрытием, избегая мест сгиба при посадке пассажиров (например, под передними сиденьями). Для доступа к проводке под приборной панелью снимите нижнюю пластиковую накладку – на Альфе она крепится на 4 клипсах и 2 саморезах под заглушками. При подключении к блоку предохранителей используйте ответвления от штатных разъемов, а не врезку в провода – это снижает риск короткого замыкания и упрощает диагностику.

Особое внимание уделите прокладке проводки к задним фонарям. На моделях до 2005 года жгут проходит через левый порог, на более поздних – через правый. Для защиты от влаги используйте гофрированные трубки с внутренним диаметром 10 мм и герметизируйте места входа в фонари силиконовым компаундом. В багажнике избегайте прокладки вдоль кромки крышки – при закрытии провода могут пережиматься.

Для фиксации жгутов на металлических поверхностях используйте нейлоновые хомуты с шагом не более 20 см. На пластиковых элементах (например, обшивке дверей) применяйте двусторонний скотч 3M VHB или специальные клипсы с защелками. В таблице ниже приведены рекомендуемые материалы для разных зон автомобиля:

При прокладке высоковольтных линий (например, для подогрева сидений или дополнительных фар) соблюдайте минимальное расстояние 5 см от штатной проводки и 10 см от топливных магистралей. Для линий питания аудиосистемы используйте экранированный кабель с сечением не менее 2,5 мм² – это снизит помехи от генератора и системы зажигания. В местах пересечения с движущимися элементами (например, тросами ручника) устанавливайте защитные кожухи из ПВХ-трубки диаметром 16 мм.

После разметки трассы проверьте каждый участок на отсутствие натяжения проводов при открытии дверей, капота и багажника. На Альфе критически важно учитывать ход педалей – жгут не должен касаться тяг или тросов. Для финальной проверки используйте мультиметр в режиме прозвонки: убедитесь, что сопротивление изоляции между проводами и массой кузова превышает 1 МОм. Зафиксируйте трассу на схеме с указанием точек крепления и сечения проводов – это упростит последующее обслуживание.

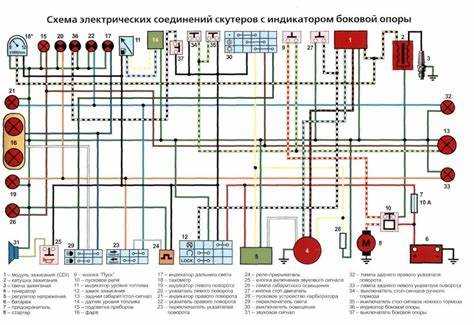

Прокладка кабелей и фиксация их в моторном отсеке

Начните с разметки трассы кабелей, избегая зон с высокой температурой (выпускной коллектор, радиатор) и подвижными элементами (приводные ремни, шкивы). Минимальное расстояние от горячих поверхностей – 50 мм, от ремней – 30 мм. Используйте заводские крепления (клипсы, хомуты) или просверлите отверстия диаметром 6–8 мм в металлических элементах кузова, предварительно обработав их антикоррозийным составом.

Для фиксации применяйте нейлоновые стяжки шириной 3,6–4,8 мм с шагом 150–200 мм. В местах вибрации (например, вдоль крыла или брызговика) используйте двойные стяжки или резиновые демпферы, чтобы исключить перетирание изоляции. Кабели питания форсунок и датчиков прокладывайте отдельно от сигнальных проводов, соблюдая дистанцию не менее 100 мм для снижения помех.

В моторном отсеке Альфы критически важно защитить кабели от агрессивных сред. На участках, проходящих рядом с аккумулятором или бачком омывателя, используйте гофрированные трубки ПВХ диаметром 12–16 мм. Концы трубок герметизируйте термоусадочной трубкой с клеевым слоем, чтобы предотвратить попадание влаги и масла. Для проводов, идущих к датчику кислорода, обязательна термостойкая оплётка (до +250°C).

При прокладке через перегородку моторного отсека используйте резиновые втулки с внутренним диаметром на 1–2 мм больше сечения кабеля. Втулки устанавливайте в штатные отверстия или просверленные с шагом 5 мм по окружности, чтобы исключить перегибы. Перед протяжкой смажьте кабели тальком или силиконовой смазкой для облегчения монтажа и защиты изоляции от повреждений.

Для фиксации жгутов на пластиковых элементах (крышка клапанов, корпус воздушного фильтра) применяйте самоклеящиеся площадки с нейлоновыми стяжками. Расстояние между точками крепления – 200–250 мм. Избегайте натяжения кабелей: оставляйте запас длины 30–50 мм в местах подключения к датчикам и исполнительным механизмам, чтобы компенсировать тепловое расширение и вибрацию.

После монтажа проверьте отсутствие провисаний и контакта с острыми кромками. Прозвоните каждый провод мультиметром на короткое замыкание и обрыв. Убедитесь, что все стяжки затянуты с усилием, не деформирующим изоляцию (проверяется визуально и на ощупь). Зафиксируйте трассу на схеме с указанием точек крепления для упрощения последующего обслуживания.

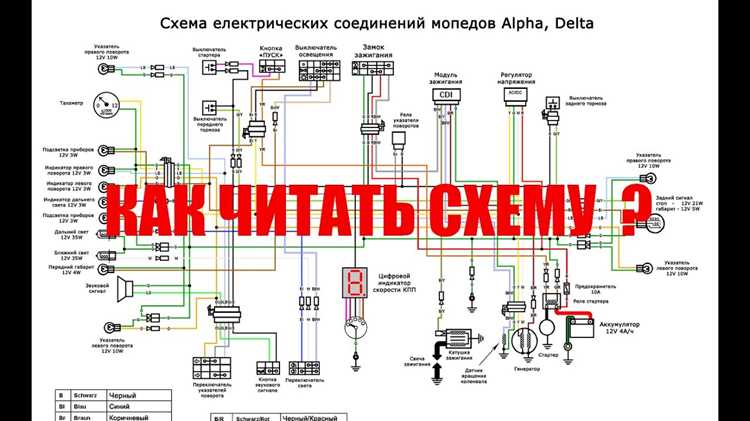

Подключение проводов к аккумулятору и блоку предохранителей

Для подключения массы используйте провод сечением 10–12 мм², соединив минусовую клемму аккумулятора с ближайшей точкой на раме мотоцикла – зачистите место контакта до металла и обработайте антикоррозийной смазкой. Убедитесь, что блок предохранителей закреплён на изолирующей подложке (например, текстолитовой пластине) и не касается металлических частей рамы. Перед финальным подключением аккумулятора проверьте все соединения мультиметром на отсутствие замыканий между плюсом и массой (сопротивление должно стремиться к бесконечности). После подачи питания проконтролируйте напряжение на клеммах блока предохранителей – оно должно составлять 12,6–13,2 В при работающем генераторе.

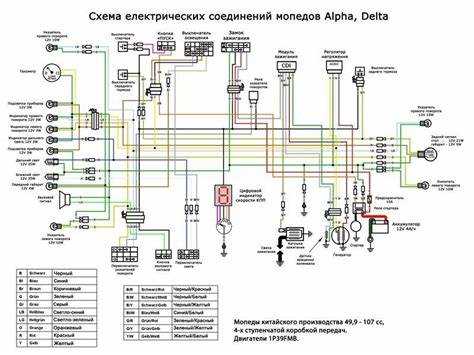

Проверка изоляции и тестирование электрических соединений

После монтажа проводки на Альфе первым этапом проверки становится измерение сопротивления изоляции мегаомметром на 500 В. Минимально допустимое значение – 0,5 МОм для цепей напряжением до 50 В и 1 МОм для цепей 110–220 В. Перед тестом отключите все потребители, замкните фазные и нулевые провода накоротко, затем подключите прибор между токоведущими жилами и заземляющим проводником. Записывайте показания для каждого участка отдельно: падение сопротивления ниже нормы указывает на повреждение изоляции или попадание влаги.

Для проверки соединений используйте мультиметр в режиме прозвонки с порогом срабатывания не выше 1 Ом. Проверяйте каждое соединение на клеммах, скрутках и пайках, включая места подключения к реле, предохранителям и датчикам. Особое внимание уделите участкам с высокой вибрационной нагрузкой – например, проводке к генератору или стартеру. Если прибор показывает сопротивление выше 0,5 Ом, разберите соединение, зачистите контакты до блеска и повторно обожмите или пропаяйте.

Тестирование на утечку тока проводите при отключенных потребителях, подключив амперметр в разрыв плюсовой клеммы аккумулятора. Допустимый ток утечки для Альфы – не более 50 мА. Превышение этого значения говорит о неисправности в цепи: проверяйте поочередно предохранители, отключая их один за другим. Если ток падает при извлечении конкретного предохранителя, ищите короткое замыкание или неисправный потребитель в соответствующей цепи.

Для проверки падения напряжения на силовых цепях (стартер, генератор, основные жгуты) используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к началу и концу провода при работающем двигателе: разница не должна превышать 0,2 В для цепей до 10 А и 0,5 В для цепей свыше 20 А. Большее падение указывает на окисление контактов, недостаточное сечение провода или плохую пайку. Замените проблемный участок проводом с запасом по сечению не менее 20%.

Визуальный осмотр изоляции включает поиск трещин, оплавлений и потертостей, особенно в местах прохода проводов через металлические отверстия или вдоль острых кромок. Используйте гофру или термоусадочные трубки для защиты поврежденных участков. Проверьте фиксацию жгутов: провода не должны провисать или касаться движущихся частей двигателя. Для дополнительной защиты нанесите на изоляцию слой силиконовой смазки – это предотвратит растрескивание при низких температурах.

Завершающий этап – проверка работы всех потребителей под нагрузкой. Запустите двигатель, включите фары, обогрев стекла, вентилятор и другие системы. Контролируйте температуру проводов на ощупь: нагрев выше 60°C свидетельствует о перегрузке или плохом контакте. Если при включении потребителя слышны щелчки реле или мигание ламп, проверьте напряжение на клеммах реле и целостность управляющей цепи. Зафиксируйте все результаты тестов в таблице для дальнейшего сравнения при эксплуатации.
