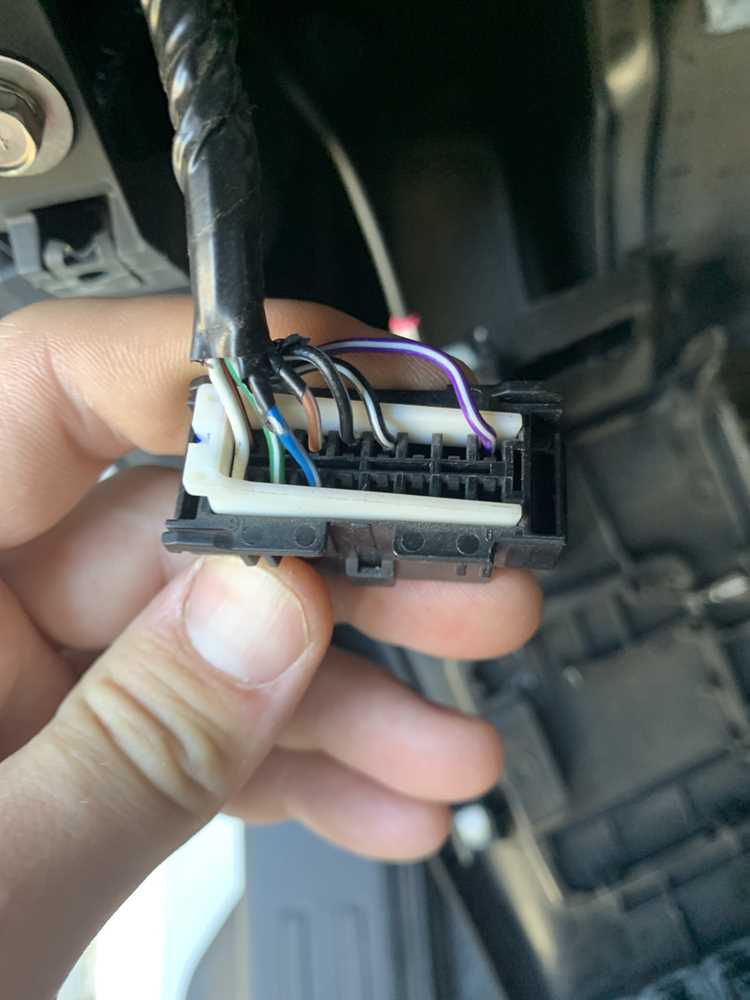

Диагностический разъем паджеро 4 где находится

Диагностический разъем OBD-II на Mitsubishi Pajero 4 (модели с 2006 по 2021 год) находится в салоне автомобиля, но его точное расположение зависит от года выпуска и комплектации. На большинстве экземпляров разъем скрыт под пластиковой крышкой в районе левой части приборной панели, ближе к рулевой колонке. Чтобы получить доступ, достаточно отщелкнуть фиксаторы крышки – она крепится на защелках без дополнительных винтов.

На моделях до 2010 года разъем может располагаться под заглушкой слева от рулевого колеса, на уровне колен водителя. На рестайлинговых версиях (после 2010 года) его часто переносили ближе к центральной консоли, рядом с блоком предохранителей. В редких случаях – например, на праворульных модификациях или в версиях с расширенной комплектацией – разъем смещают вправо, под бардачок.

Для подключения диагностического сканера используйте только адаптеры с поддержкой протокола Mitsubishi MUT-III или универсальные OBD-II устройства с режимом CAN. Избегайте дешевых китайских копий – они часто некорректно считывают данные с блоков управления двигателем (ECU) и АКПП. Перед подключением убедитесь, что зажигание выключено, иначе возможны ошибки инициализации.

Если разъем не обнаружен в стандартных местах, проверьте техническую документацию к вашему автомобилю или осмотрите пространство за перчаточным ящиком – иногда производитель прячет его там для защиты от случайных повреждений. В крайнем случае обратитесь к электрической схеме Pajero 4: разъем обозначен как 16-контактный OBD-II (J1962), а его цветовая маркировка проводов соответствует стандарту ISO 15031-3.

Как найти диагностический разъем в салоне Mitsubishi Pajero 4

Диагностический разъем OBD-II в Mitsubishi Pajero 4 (2006–2021 гг.) расположен в зоне водительского места, но его точное положение зависит от года выпуска и комплектации. В большинстве случаев он скрыт под пластиковой крышкой или панелью, что требует внимательного осмотра. На моделях до 2010 года разъем чаще всего находится слева от рулевой колонки, за небольшой заглушкой, которую можно отщелкнуть без инструментов.

Для быстрого поиска используйте следующую последовательность действий:

1. Сядьте на водительское сиденье и осмотрите пространство под приборной панелью.
2. Найдите пластиковую накладку с надписью «OBD» или «DIAGNOSTIC» – она может быть интегрирована в нижнюю часть панели.
3. Если надписи нет, проверьте область возле педалей: разъем иногда крепится к кронштейну тормозного усилителя.
4. На моделях с 2011 года разъем нередко перенесен ближе к центральной консоли, рядом с блоком предохранителей.

В таблице ниже приведены характерные места расположения разъема в зависимости от модификации:

Если разъем не обнаружен в указанных местах, проверьте нишу под перчаточным ящиком – на некоторых экземплярах он установлен там для удобства доступа при диагностике. Обратите внимание на форму разъема: в Pajero 4 используется стандартный 16-контактный OBD-II (тип «D»), но на ранних моделях встречаются переходники для устаревших протоколов. При подключении сканера убедитесь, что зажигание включено, иначе система не распознает устройство.

В редких случаях разъем может быть замаскирован под декоративной накладкой без маркировки. Если поиск затруднен, воспользуйтесь фонариком и зеркалом на гибком держателе – это позволит осмотреть труднодоступные участки под панелью. На моделях с кожаным салоном разъем иногда прикрыт мягкой обивкой, которую нужно аккуратно отогнуть. Избегайте применения силы при снятии панелей, чтобы не повредить пластиковые защелки.

Типичные места расположения OBD-II разъема на разных годах выпуска Паджеро 4

На Mitsubishi Pajero IV (2006–2021) диагностический разъем OBD-II чаще всего скрыт в зоне водительского места, но его точное расположение зависит от года выпуска и модификации. В ранних моделях (2006–2010) разъем обычно находится под приборной панелью слева от рулевой колонки, за пластиковой заглушкой. Иногда он прикрыт декоративной накладкой, которую нужно аккуратно отщелкнуть, не прилагая усилий – крепления хрупкие.

В рестайлинговых версиях (2011–2015) производитель сместил разъем ближе к центральной консоли. Его можно обнаружить под пепельницей или за крышкой в нижней части панели, рядом с блоком предохранителей. На некоторых экземплярах разъем спрятан за заглушкой с надписью «OBD» или «DIAGNOSTIC», но чаще маркировка отсутствует.

Для моделей 2016 года и новее характерно размещение разъема в более труднодоступном месте – под бардачком, за пластиковым кожухом. Чтобы добраться до него, потребуется снять нижнюю панель, фиксируемую двумя винтами или защелками. В редких случаях разъем может быть установлен вертикально, что усложняет подключение адаптера без гибкого удлинителя.

На праворульных версиях Pajero IV (например, для японского рынка) разъем нередко располагается справа от рулевой колонки, под вещевым ящиком. Здесь он может соседствовать с разъемами для дополнительного оборудования, что требует внимательности при подключении. Ошибка в выборе порта способна привести к сбоям в работе бортовой электроники.

В модификациях с системой Super Select 4WD II или пневмоподвеской разъем иногда вынесен в отдельный отсек под капотом, рядом с блоком управления двигателем. Это характерно для версий с 3.2-литровым дизелем (4M41) и встречается на автомобилях 2012–2018 годов. Перед диагностикой рекомендуется проверить наличие разъема в моторном отсеке, если его нет в салоне.

На дорестайлинговых Pajero IV с механической коробкой передач разъем может быть замаскирован под крышкой диагностического лючка, расположенного у левой ноги водителя. Лючок крепится на двух винтах под крестовую отвертку, а сам разъем часто загрязнен – перед подключением его стоит очистить от пыли и влаги.

При отсутствии разъема в стандартных местах проверьте наличие дополнительных диагностических портов в багажном отделении, особенно на моделях с электроприводом задней двери или системой контроля давления в шинах. В крайнем случае обратитесь к электрической схеме конкретного года выпуска – разъем может быть спрятан за обивкой салона или в нише запасного колеса.

Инструменты для быстрого доступа к диагностическому разъему без разборки элементов салона

На Mitsubishi Pajero 4 диагностический разъем OBD-II чаще всего скрыт за пластиковой заглушкой под рулевой колонкой или в районе левой передней стойки. Чтобы избежать демонтажа облицовки, используйте гибкий удлинитель для сканера с магнитным наконечником. Модели типа Vgate iCar Pro или Autel MaxiLink ML619 комплектуются такими кабелями длиной до 1 метра, позволяющими подключиться снизу панели приборов без снятия кожухов.

Для визуального поиска разъема в труднодоступных зонах пригодится эндоскоп с подсветкой. Устройства с диаметром камеры 5–8 мм (например, Depstech DS450) проходят в зазоры между панелью и кузовом. Подключите его к смартфону через USB-C или Wi-Fi и осмотрите пространство за бардачком или под торпедо, где часто прячут разъем на праворульных версиях.

Если разъем расположен за жестким пластиком, используйте набор зеркал-отражателей с регулируемым углом наклона. Зеркала диаметром 30–50 мм (как в наборе Lisle 35000) позволяют увидеть крепежные винты заглушки и поддеть ее без риска повредить защелки. Для фиксации зеркала в нужном положении применяйте магнитные держатели или телескопические ручки.

При работе в условиях ограниченного пространства эффективны удлиненные отвертки с гибким валом. Инструменты типа Klein Tools 32517 имеют сменные биты и длину до 30 см, что дает возможность открутить винты крепления заглушки, не снимая нижнюю часть панели. Для предотвращения соскальзывания биты используйте намагниченные наконечники или фиксаторы с резиновым покрытием.

Для быстрого доступа к разъему, скрытому за мягкой обивкой, подойдет набор крючков для обшивки. Инструменты с загнутыми концами (например, SNS Tools 9001) позволяют аккуратно отстегнуть клипсы без повреждения ткани или кожи. Работайте с нижней части панели, где обивка крепится на пластиковых пистонах – их легче демонтировать и установить обратно.

В случаях, когда разъем находится в зоне с плохим освещением, используйте налобный фонарь с регулируемой яркостью. Модели с красным режимом подсветки (как Petzl Actik Core) не слепят глаза и позволяют различать мелкие детали. Для точечного освещения узких щелей выбирайте фонари с углом луча 10–15 градусов.

Если разъем расположен за металлическим каркасом панели, примените магнитный захват с телескопической ручкой. Устройства типа Neiko 02580A способны удерживать вес до 2 кг и имеют длину до 1,5 метра. Это позволяет извлечь заглушку или сам разъем, если он крепится на магнитной основе, без необходимости полного демонтажа элементов салона.

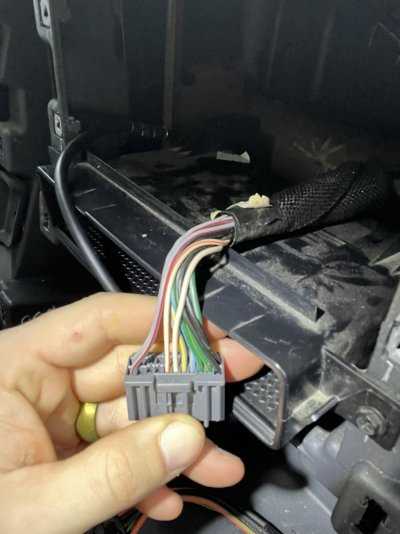

Отличия расположения разъема на праворульных и леворульных версиях Паджеро 4

На леворульных (LHD) Mitsubishi Pajero IV диагностический разъем OBD-II стандартно расположен под приборной панелью, слева от рулевой колонки. Точное место – в нише под пластиковой крышкой, закрепленной на двух винтах или клипсах. В большинстве случаев разъем скрыт за заглушкой, которую необходимо отщелкнуть или открутить. На моделях 2006–2010 годов он может находиться ближе к педалям, на 2011–2019 – смещен вправо, ближе к центральной консоли.

В праворульных (RHD) версиях разъем смещен зеркально: справа от рулевой колонки, под той же пластиковой крышкой. Однако здесь есть нюансы:

• На автомобилях для японского рынка (JDM) разъем часто интегрирован в блок предохранителей, расположенный под рулевым колесом. Для доступа требуется снять нижнюю часть панели.
• На экспортных RHD-моделях (например, для Великобритании или Австралии) разъем вынесен в отдельную нишу, но его положение может варьироваться в зависимости от года выпуска: до 2012 года – ближе к педальному узлу, после – у центрального тоннеля.
• На некоторых праворульных версиях с дизельным двигателем 3.2 DI-D разъем дополнительно прикрыт звукоизоляционным материалом, который необходимо отогнуть.

Ключевое отличие – ориентация разъема. На LHD-версиях контакты расположены горизонтально, на RHD – вертикально или под углом 45 градусов. Это связано с конструкцией проводки: в праворульных автомобилях жгут тянется от блока управления двигателем (ECU) справа налево, что требует поворота разъема для удобства подключения. При использовании универсальных адаптеров (например, ELM327) на RHD-версиях может потребоваться переходник или кабель с гибким шлейфом.

Перед диагностикой проверьте наличие дополнительных разъемов. На праворульных Pajero IV с системой Super Select 4WD-II или штатной навигацией MMC часто встречается второй диагностический порт – для мультимедийной системы. Он расположен за бардачком или в подлокотнике центральной консоли. На леворульных версиях такой разъем редкость и присутствует только на топовых комплектациях (например, Exceed).

Рекомендации по поиску:

1. Используйте фонарик: на RHD-версиях разъем может быть скрыт за выступающими элементами панели.
2. Сверьтесь с электросхемой для вашего года выпуска – на моделях 2015+ разъем иногда переносили под перчаточный ящик.
3. При подключении сканера на праворульных авто избегайте резких движений: хрупкие контакты разъема могут сломаться из-за нестандартного угла.
4. Если разъем не обнаружен в стандартных местах, проверьте пространство под сиденьем водителя – на некоторых RHD-версиях для рынка ЮАР он вынесен туда.

Частые ошибки при поиске диагностического разъема и как их избежать

На Mitsubishi Pajero 4 диагностический разъем OBD-II чаще всего ищут под рулевой колонкой, но заводская документация указывает его расположение слева от руля, за крышкой панели приборов. Ошибка возникает, когда владельцы ориентируются на стандартные схемы других автомобилей, где разъем действительно может находиться под рулем. На Pajero 4 он смещен ближе к левой стойке кузова, и его легко пропустить, если не снять декоративную накладку.

Вторая распространенная ошибка – поиск разъема в бардачке или под центральной консолью. На Pajero 4 эти зоны используются для дополнительных разъемов (например, для мультимедийной системы или подключения аксессуаров), но не для диагностики. Проверка этих мест отнимает время и часто приводит к повреждению пластиковых элементов при неаккуратном демонтаже. Достаточно заглянуть в руководство по эксплуатации: там указано точное расположение – за заглушкой рядом с блоком предохранителей.

• Использование несовместимых адаптеров. На Pajero 4 до 2010 года встречаются разъемы с 12-пиновым интерфейсом (MUT-II), а не стандартным 16-пиновым OBD-II. Подключение универсального сканера без переходника вызовет ошибку связи с ЭБУ. Решение: приобрести адаптер MUT-II–OBD-II или использовать специализированный сканер для Mitsubishi.
• Игнорирование предварительной подготовки. Перед подключением диагностического оборудования необходимо включить зажигание (но не запускать двигатель) и убедиться, что аккумулятор заряжен. Низкое напряжение искажает данные или приводит к сбоям в работе сканера.
• Попытки диагностики без обновленного ПО. Устаревшие версии программ (например, MUT-III) не распознают новые коды ошибок, характерные для Pajero 4 после 2015 года. Обновляйте прошивку сканера не реже раза в год.

Еще одна ошибка – механическое повреждение разъема при подключении. На Pajero 4 пластиковый корпус разъема хрупкий, особенно в мороз. Прилагая чрезмерное усилие, можно сломать фиксаторы или погнуть контакты. Правильный алгоритм: сначала вставить адаптер до щелчка, затем аккуратно повернуть фиксирующий рычажок. Если разъем не входит свободно, проверьте его на наличие грязи или окисления – очистите контакты спиртом.

Наконец, владельцы часто забывают, что на Pajero 4 с дизельным двигателем (4M41) диагностический разъем может дублироваться в моторном отсеке. Это связано с особенностями системы впрыска Common Rail. Основной разъем остается в салоне, но для глубокой диагностики топливной аппаратуры потребуется подключение к дополнительному порту рядом с блоком управления двигателем. Пропустив этот момент, можно не выявить критические ошибки системы питания.

Как подключить сканер к разъему OBD-II на Паджеро 4 без повреждения контактов

Выбирайте сканер с разъемом, соответствующим протоколу ISO 15765-4 (CAN), так как Pajero 4 использует именно этот стандарт. Дешевые адаптеры с некачественными контактами часто вызывают окисление или деформацию пинов. Проверьте перед подключением состояние разъема автомобиля: пыль, грязь или коррозия на контактах могут привести к нестабильному соединению. Очистите их мягкой кистью или сжатым воздухом, избегая металлических инструментов.

Вставляйте сканер строго вертикально, без перекосов. Давление должно быть равномерным – если разъем не входит легко, не применяйте силу. Частая ошибка: попытка «дожать» адаптер под углом, что приводит к изгибу контактов 6 и 14 (CAN-линии). Эти пины наиболее уязвимы из-за тонкого сечения и расположения по краям. Если соединение тугое, проверьте, не смещена ли пластиковая направляющая на разъеме сканера.

После подключения включите зажигание, но не запускайте двигатель. Это позволит сканеру инициализироваться без нагрузки на бортовую сеть. Если адаптер не определяется, отключите его и повторите процедуру – резкое извлечение под напряжением может повредить контакты. Для моделей с дизельным двигателем (4M41, 3.2 DI-D) рекомендуется использовать сканеры с поддержкой протокола J1939, так как часть диагностических данных передается по этому каналу.

Избегайте многократных подключений/отключений за короткий промежуток времени. Каждое механическое воздействие увеличивает риск микротрещин на контактах, особенно в условиях вибрации при езде. Если сканер используется часто, рассмотрите установку удлинительного кабеля OBD-II с фиксатором – это снизит нагрузку на штатный разъем. Длина кабеля не должна превышать 1,5 метра, иначе возможны потери сигнала на CAN-шине.

При работе с китайскими адаптерами (например, ELM327) проверяйте версию прошивки. Устаревшие версии могут отправлять некорректные запросы, перегружая CAN-шину и вызывая ошибки в блоке управления. Для Pajero 4 оптимальны адаптеры с чипом STN1110 или STN2120 – они стабильно работают с высокоскоростным CAN (500 кбит/с), используемым в этой модели. Беспроводные версии Bluetooth/Wi-Fi менее надежны из-за возможных помех от других электронных устройств в салоне.

Если после подключения сканер не распознает автомобиль, проверьте предохранитель №15 (10 А) в блоке под капотом – он отвечает за питание диагностического разъема. Также убедитесь, что контакт №16 (+12 В) не окислен: на нем должно быть напряжение аккумулятора при включенном зажигании. Для проверки используйте мультиметр в режиме постоянного напряжения, щупы подключайте к контактам 4 (масса) и 16. Падение напряжения ниже 11 В указывает на проблемы с проводкой.

После завершения диагностики отключайте сканер только после выхода из программы и выключения зажигания. Резкое извлечение под нагрузкой может вызвать кратковременный скачок напряжения, способный повредить микросхемы в блоке управления. Храните адаптер в сухом месте, защищенном от пыли – попадание влаги на контакты приводит к коррозии и ухудшению проводимости. Для длительного хранения используйте антистатический пакет или оригинальную упаковку.
