Датчик температуры ваз 2112 где расположен

Датчик температуры охлаждающей жидкости (ДТОЖ) на ВАЗ 2112 расположен в корпусе термостата, на стороне выпускного коллектора. Это ключевой элемент системы управления двигателем, отвечающий за корректировку топливной смеси и угол опережения зажигания в зависимости от температуры. На 16-клапанных моторах (модели 21120 и 21124) доступ к датчику осложнён из-за плотной компоновки подкапотного пространства, но его можно обнаружить, ориентируясь на верхний патрубок радиатора – датчик находится чуть ниже, в металлическом корпусе термостата.

На 8-клапанных версиях (21114) датчик установлен там же, но добраться до него проще: достаточно снять декоративную крышку двигателя и отсоединить разъём. Перед демонтажем обязательно слейте часть охлаждающей жидкости (около 1–2 литров), чтобы избежать её пролива при откручивании. Резьба датчика – M12×1,25, момент затяжки – 15–20 Н·м. Используйте только оригинальные запчасти (каталожный номер 2112-3851010) или аналоги от проверенных производителей (Bosch, Febi, ERA), так как некачественные датчики часто выдают неверные показания, что приводит к перерасходу топлива или перегреву.

Признаки неисправности ДТОЖ: плавающие обороты на холодную, длительный прогрев двигателя, включение вентилятора при низкой температуре или его отсутствие при перегреве. Для проверки подключите мультиметр в режиме омметра к контактам датчика – при температуре +20°C сопротивление должно составлять 2,2–2,7 кОм, при +90°C – 150–200 Ом. Если значения не соответствуют, замените датчик. Не игнорируйте эту неисправность: ошибка P0115 (неисправность цепи ДТОЖ) блокирует работу системы самодиагностики и может привести к серьёзным сбоям в работе ЭБУ.

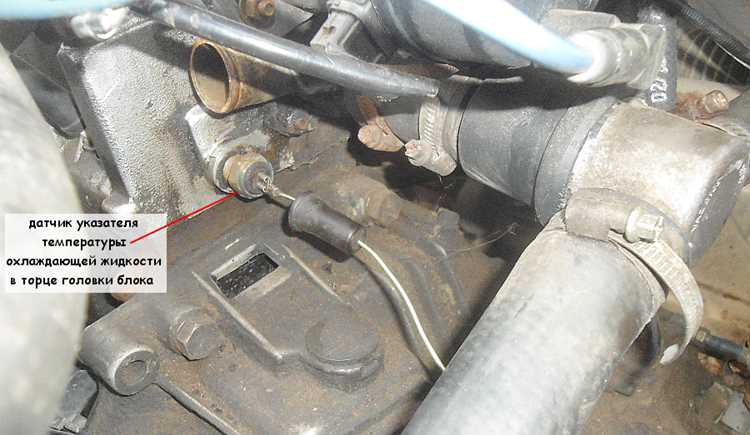

Какие датчики температуры установлены на ВАЗ 2112 и их назначение

На ВАЗ 2112 установлены два ключевых датчика температуры, отвечающих за разные системы автомобиля. Первый – датчик температуры охлаждающей жидкости (ДТОЖ), расположенный на термостате или в корпусе головки блока цилиндров. Он передает данные в ЭБУ для корректировки топливной смеси и управления вентилятором охлаждения. Второй – датчик температуры воздуха во впускном коллекторе (ДТВВ), интегрированный в датчик массового расхода воздуха (ДМРВ). Его показания влияют на расчет плотности воздуха и оптимизацию подачи топлива.

ДТОЖ работает в диапазоне от -40°C до +130°C, преобразуя сопротивление в электрический сигнал. При выходе из строя возможны проблемы: затрудненный запуск на холодную, перегрев двигателя, нестабильные обороты холостого хода. ДТВВ, в свою очередь, функционирует в пределах -40°C до +120°C. Его неисправность приводит к увеличению расхода топлива и ухудшению динамики разгона.

• ДТОЖ:
  1. Контролирует температуру ОЖ для ЭБУ.
  2. Управляет включением вентилятора при 99–105°C.
  3. Корректирует угол опережения зажигания.
• ДТВВ:
  1. Измеряет температуру воздуха на впуске.
  2. Компенсирует изменения плотности воздуха.
  3. Влияет на расчет нагрузки двигателя.

Для диагностики используйте мультиметр: сопротивление ДТОЖ при 20°C должно составлять 2,2–2,7 кОм, при 90°C – 200–300 Ом. ДТВВ проверяется аналогично: при 20°C – 2,3–2,7 кОм. Замена датчиков требует слива ОЖ (для ДТОЖ) и отключения аккумулятора. При установке нового датчика нанесите герметик на резьбу, чтобы избежать утечек.

Расположение датчика температуры охлаждающей жидкости на двигателе

На ВАЗ 2112 датчик температуры охлаждающей жидкости (ДТОЖ) установлен на корпусе термостата, с правой стороны двигателя по ходу движения. Он вкручен в алюминиевый патрубок, соединённый с головкой блока цилиндров, и находится непосредственно в потоке антифриза. Для доступа к нему потребуется снять декоративную пластиковую крышку двигателя и частично демонтировать воздушный патрубок, идущий от дроссельного узла к воздушному фильтру.

Датчик имеет резьбу М12×1,5 и подключается через двухконтактный разъём с проводами жёлтого (сигнал) и чёрного (масса) цветов. При замене важно использовать герметик для резьбовых соединений, чтобы исключить протечки антифриза. Перед установкой нового датчика рекомендуется проверить сопротивление старого мультиметром: при 20°C оно должно составлять 3,5 кОм, при 90°C – около 200 Ом.

В некоторых случаях на двигателях 2112 с системой впрыска Январь 5.1 или Bosch M7.9.7 может устанавливаться второй датчик температуры – для указателя на приборной панели. Он расположен на блоке цилиндров, ближе к выпускному коллектору, и отличается одноконтактным разъёмом. Оба датчика взаимозаменяемы по резьбе, но имеют разные характеристики сопротивления.

При демонтаже ДТОЖ обязательно слейте часть антифриза из системы или используйте заглушку для патрубка, чтобы избежать потерь жидкости. После замены датчика запустите двигатель, прогрейте до рабочей температуры и проверьте показания на приборной панели – стрелка должна находиться в зелёной зоне (85–95°C). Если показания некорректны, проверьте целостность проводки и разъёма.

Как отличить датчик температуры от других датчиков под капотом

Датчик температуры охлаждающей жидкости (ДТОЖ) на ВАЗ 2112 имеет характерную резьбовую часть диаметром 19 мм с шестигранником под ключ на 21 или 22. Он вкручивается непосредственно в корпус термостата или верхний патрубок радиатора, где циркулирует антифриз. Отличить его от других датчиков можно по единственному электрическому разъёму с двумя проводами – обычно жёлтого и зелёного цвета.

Датчик массового расхода воздуха (ДМРВ) располагается в воздушном патрубке между воздушным фильтром и дроссельным узлом. Он крупнее ДТОЖ, имеет пластиковый корпус с сеткой и шестиконтактный разъём. В отличие от температурного датчика, ДМРВ не контактирует с жидкостями и не имеет резьбы.

Датчик положения дроссельной заслонки (ДПДЗ) крепится на дроссельном узле и оснащён трёхконтактным разъёмом. Его корпус выполнен из пластика, а рабочая часть взаимодействует с осью заслонки. В отличие от ДТОЖ, он не требует герметичного соединения и не погружается в антифриз.

Датчик детонации устанавливается на блоке цилиндров и имеет металлический корпус с резьбой М8. Его разъём одноконтактный или двухконтактный, а сам датчик реагирует на вибрации двигателя, а не на температуру. Отличить его можно по характерному месту установки – между вторым и третьим цилиндрами.

Датчик скорости находится на коробке передач и имеет шестигранный корпус с пластиковым наконечником. Он подключается трёхпроводным разъёмом и не имеет отношения к системе охлаждения. В отличие от ДТОЖ, его сигнал используется для работы спидометра и круиз-контроля.

Датчик кислорода (лямбда-зонд) располагается в выпускном коллекторе или приёмной трубе глушителя. Он оснащён керамическим наконечником и четырёхконтактным разъёмом. В отличие от температурного датчика, лямбда-зонд работает при высоких температурах выхлопных газов и не требует контакта с охлаждающей жидкостью.

Датчик давления масла вкручивается в масляную магистраль блока цилиндров. Он имеет резьбу М14×1,5 и одноконтактный разъём. В отличие от ДТОЖ, его сигнал поступает на приборную панель для контроля давления, а не температуры.

Для точной идентификации ДТОЖ используйте мультиметр в режиме омметра. При комнатной температуре сопротивление датчика должно составлять 2–3 кОм, а при нагреве до 90°C – падать до 200–300 Ом. Другие датчики не покажут таких значений, что исключит ошибку при замене.

Инструменты и материалы для поиска и замены датчика

Для замены датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ 2112 потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждения. Основной инструмент – торцевой ключ на 19 мм или головка с трещоткой. Датчик расположен в труднодоступном месте, поэтому удлинитель для головки (10–15 см) упростит демонтаж. В некоторых случаях пригодится рожковый ключ того же размера, но его использование требует осторожности, чтобы не сорвать грани.

Перед началом работ обязательно слейте часть охлаждающей жидкости (ОЖ) из системы. Для этого подготовьте емкость объемом не менее 5 литров и шланг диаметром 8–10 мм для слива антифриза через нижний патрубок радиатора. Если жидкость новая, ее можно сохранить, профильтровав через марлю или мелкую сетку. При замене датчика на горячем двигателе используйте защитные перчатки и очки – температура ОЖ может превышать 90°C.

Для отсоединения электрического разъема датчика понадобятся плоскогубцы с узкими губками или специальный съемник для клемм. Разъем часто окисляется, поэтому заранее приготовьте средство для очистки контактов: спрей типа WD-40 или специализированный очиститель электрики (например, CRC Contact Cleaner). Изолента или термоусадочная трубка пригодятся, если повреждена изоляция проводов.

Новый датчик температуры должен соответствовать каталожному номеру 2112-3851010 или его аналогам от проверенных производителей. В таблице ниже приведены рекомендуемые заменители с указанием особенностей:

При установке нового датчика используйте герметик для резьбовых соединений. Подойдет анаэробный фиксатор средней прочности (например, Loctite 574) или термостойкий силиконовый герметик (до 200°C). Наносите состав тонким слоем только на первые 2–3 витка резьбы, чтобы избежать попадания излишков в систему охлаждения.

Для проверки работоспособности датчика после замены потребуется мультиметр с функцией измерения сопротивления. На холодном двигателе (20°C) исправный ДТОЖ должен показывать сопротивление в пределах 2,3–2,7 кОм, при 90°C – 200–300 Ом. Если значения выходят за эти рамки, датчик бракованный или неисправен контроллер ЭБУ.

Дополнительные материалы: ветошь для протирки посадочного места, наждачная бумага (зернистость P400) для очистки контактов разъема, диэлектрическая смазка (например, Molykote 111) для защиты клемм от окисления. При отсутствии опыта рекомендуется иметь под рукой схему подключения датчика – на ВАЗ 2112 он подключается к двум проводам: желтому (сигнал) и черному (масса).

Если датчик расположен глубоко в блоке цилиндров, пригодится зеркало на гибкой ножке или эндоскоп с подсветкой. Это позволит осмотреть посадочное место без демонтажа дополнительных элементов. При закисании резьбы используйте проникающую смазку (типа Liquid Wrench) и выдержите 10–15 минут перед попыткой откручивания.

Пошаговая инструкция по доступу к датчику температуры

Слейте часть охлаждающей жидкости из системы, чтобы уровень опустился ниже датчика. Для этого используйте сливной кран на радиаторе или отсоедините нижний патрубок. Подставьте емкость объемом не менее 5 литров – антифриз токсичен и требует утилизации. Если жидкость чистая, ее можно повторно использовать после фильтрации.

Отключите разъем проводки от датчика, нажав на фиксатор и потянув колодку на себя. Датчик выкручивается головкой на 19 или глубокой торцевой насадкой. Если он прикипел, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут перед попыткой демонтажа. Избегайте чрезмерных усилий – корпус термостата алюминиевый и может треснуть.

При установке нового датчика нанесите на резьбу тонкий слой герметика для резьбовых соединений (например, ABRO 11AB) – это предотвратит протечки. Затяните датчик моментом 15–20 Н·м. Подключите разъем, убедившись в надежной фиксации. Залейте охлаждающую жидкость до уровня между метками «MIN» и «MAX» на расширительном бачке, затем прогрейте двигатель до включения вентилятора радиатора.

Проверьте герметичность соединений и отсутствие воздушных пробок. Для удаления воздуха из системы ослабьте хомут на шланге подогрева дроссельного узла и дождитесь появления жидкости без пузырьков. После этого доведите уровень антифриза до нормы и установите декоративную крышку двигателя.

Частые ошибки при определении местоположения датчика

На ВАЗ 2112 владельцы часто путают датчик температуры охлаждающей жидкости (ДТОЖ) с датчиком указателя температуры. Первый расположен на термостате (металлический корпус с двумя проводами), второй – на головке блока цилиндров (один провод). Ошибка приводит к замене исправного элемента или игнорированию реальной неисправности. Проверяйте маркировку: ДТОЖ – 23.3828, датчик указателя – 19.3828.

• Поиск датчика на радиаторе. На ВАЗ 2112 он там отсутствует – это характерно для старых моделей (например, ВАЗ 2106). Радиаторный датчик отвечает за включение вентилятора, но на «двенашке» его заменяет отдельный элемент на блоке цилиндров (рядом с термостатом).
• Ориентация на датчик температуры впускного воздуха (ДТВВ). Он находится во впускном коллекторе и внешне похож, но выполняет другую функцию – корректирует топливную смесь. Перепутав их, можно получить неверные показания на приборной панели.
• Игнорирование модификаций двигателя. На 16-клапанных версиях (21124, 21120) ДТОЖ смещён ближе к задней части блока, а на 8-клапанных (21114) – доступен сверху. Проверяйте схему для конкретного мотора.

Распространённая ошибка – попытка диагностики без отключения разъёма. При включённом зажигании ЭБУ подаёт на датчик опорное напряжение 5 В. Если замкнуть контакты разъёма, можно сжечь предохранитель F16 (15 А) или повредить контроллер. Всегда отсоединяйте фишку перед проверкой мультиметром.

Некоторые ищут датчик на патрубках системы охлаждения, принимая за него термостат или крышку расширительного бачка. ДТОЖ всегда вкручен в металлический корпус двигателя или термостата – пластиковые элементы не могут быть датчиками. Если на корпусе нет резьбы под ключ на 19 мм, это не искомый элемент.

Признаки неисправности датчика и проверка его работоспособности

Для проверки работоспособности датчика отсоедините разъём и измерьте сопротивление между его контактами мультиметром. При температуре +20°C сопротивление должно составлять 2,2–2,7 кОм, при +90°C – 150–200 Ом. Если значения выходят за пределы, замените датчик. Альтернативный метод: подключите к разъёму тестер в режиме вольтметра (диапазон 0–5 В) и запустите двигатель – напряжение должно плавно снижаться с 3,5–4 В до 0,5–1 В по мере прогрева. Резкие скачки или отсутствие изменений сигнализируют о неисправности.
