Панель приборов Toyota Hiace – сложный узел, требующий аккуратности при демонтаже. Модели 2004–2016 годов (H200) и 2019+ (H300) имеют конструктивные отличия: в первом случае крепление осуществляется на винтах под заглушками, во втором – на защёлках с дополнительными фиксаторами. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при случайном касании проводки.
Инструменты: отвёртка с плоским жалом (3 мм), крестовая отвёртка (PH2), пластиковый монтажный клин, пинцет для извлечения предохранителей. На моделях с климат-контролем потребуется снять блок управления печкой – он крепится на двух винтах под декоративной накладкой. В Hiace H300 панель держится на 8 защёлках: 4 сверху, 2 по бокам и 2 снизу. Их нужно отжимать последовательно, начиная с верхних.
Особое внимание – к разъёмам. На обратной стороне панели расположены 3–5 штекеров: основной (24-контактный), подсветки, датчика уровня топлива и, в некоторых версиях, CAN-шины. Перед отсоединением сфотографируйте их расположение. Для моделей с аналоговыми часами или тахометром потребуется снять стекло – оно фиксируется на защёлках, которые легко сломать при неосторожном нажатии.
Разборка панели на Hiace H200 занимает 30–40 минут, на H300 – до часа из-за более плотной компоновки. Если цель – замена ламп подсветки, используйте светодиоды с напряжением 12 В и полярностью, соответствующей заводской схеме. При сборке проверьте работу всех индикаторов до установки панели на место – это сэкономит время на повторный демонтаж.
Какие инструменты понадобятся для снятия панели приборов
Для демонтажа панели приборов Toyota Hiace потребуется набор отвёрток с крестовыми и плоскими наконечниками: PH2 и PH3 для саморезов, а также шлицевая 5 мм для декоративных заглушек. Обязательно наличие торцевых головок на 10 и 12 мм с трещоткой – они нужны для откручивания болтов крепления каркаса панели. Дополнительно пригодится удлинитель на 10 см для доступа к труднодоступным местам, например, под рулевой колонкой.
Пластиковые монтажные лопатки шириной 10–15 мм помогут аккуратно поддеть облицовочные панели без повреждения защёлок. Для работы с электропроводкой понадобятся стрипперы для снятия изоляции с проводов сечением 0,5–1,5 мм² и мультиметр с диапазоном измерения до 20 В для проверки цепей. Изолента или термоусадочные трубки диаметром 2–4 мм пригодятся при временном отключении разъёмов.
Магнитная телескопическая рукоятка с гибким стержнем длиной 30 см упростит извлечение упавших болтов из полостей панели. Для фиксации снятых элементов используйте мягкие тканевые перчатки и пластиковые контейнеры с ячейками – это предотвратит царапины на деталях и потерю мелких крепёжных элементов. При работе с подсветкой приборов потребуется пинцет с антистатическим покрытием для манипуляций с LED-элементами.
Динамометрический ключ с диапазоном 5–20 Н·м необходим для затяжки болтов крепления панели с рекомендуемым моментом 8–12 Н·м – это исключит деформацию пластиковых кронштейнов. Для разборки комбинации приборов пригодится специальный съёмник для стрелочных индикаторов, если требуется замена подсветки или тахометра. Не забудьте про фонарик с регулируемой яркостью – стандартное освещение салона не обеспечит видимость в узких зазорах.
В случае окисления контактов на разъёмах используйте контактный очиститель в аэрозольной упаковке с тонкой насадкой и щётку с латунной щетиной для удаления коррозии. Для временного крепления снятых проводов подойдут пластиковые стяжки шириной 2,5 мм – они не повредят изоляцию. Если панель снимается для доступа к блоку предохранителей, подготовьте запасные предохранители на 5, 10 и 15 А для проверки цепей после сборки.
Как отсоединить аккумулятор и обесточить автомобиль перед работой
Перед началом демонтажа панели приборов на Тойоте Хайс отключите аккумулятор, чтобы исключить короткое замыкание и сброс настроек электронных систем. На моделях 2004–2019 годов аккумулятор расположен в моторном отсеке справа (по ходу движения), под пластиковой крышкой. На рестайлинговых версиях (с 2020 года) он может находиться под сиденьем водителя или в багажном отсеке – уточните по VIN-коду.
Подготовьте ключ на 10 мм (для клемм) и на 12 мм (для крепления аккумулятора). Сначала ослабьте гайку на минусовой клемме – она черного цвета, помечена знаком «–». Используйте торцевую головку с удлинителем, если доступ затруднен. Отведите клемму в сторону, зафиксировав ее пластиковым хомутом или изолентой, чтобы исключить случайное касание с контактом.
После минусовой отсоедините плюсовую клемму (красная, «+»). Если на клеммах присутствуют окислы, очистите их металлической щеткой и обработайте контакты спреем для электрических соединений (например, CRC Contact Cleaner). Не используйте наждачную бумагу – она повреждает защитное покрытие. При наличии BMS-системы (управление батареей) отключение аккумулятора может вызвать ошибки в блоке управления – запишите коды неисправностей перед работой.
На некоторых модификациях Хайс (особенно с дизельными двигателями 1KD-FTV) после отключения аккумулятора требуется повторная инициализация системы впрыска. Для этого после сборки включите зажигание на 30 секунд, не запуская двигатель. Если автомобиль оборудован системой Start-Stop, отключите ее через меню бортового компьютера перед обесточиванием, чтобы избежать сбоев в работе AGM-батареи.
Если работа предполагает длительный перерыв (более 30 минут), извлеките аккумулятор из поддона, открутив крепежную планку ключом на 12 мм. Храните батарею в сухом месте при температуре от +5 до +25°C. При установке обратно соблюдайте полярность: сначала подключите плюсовую клемму, затем минусовую. Затяните гайки с моментом 5–6 Н·м – перетяжка приводит к деформации клемм.
После подключения аккумулятора проверьте работоспособность электроники: включите зажигание, убедитесь в отсутствии ошибок на панели приборов. Если стеклоподъемники или магнитола требуют повторной настройки, выполните процедуру согласно руководству по эксплуатации. На моделях с автоматической коробкой передач может потребоваться адаптация положения селектора – переведите его в режим «P» и «D» поочередно, удерживая педаль тормоза.
Как снять рулевое колесо и подрулевые переключатели
Снимите центральную накладку руля, поддев её плоской отвёрткой с пластиковым наконечником. Накладка крепится на защёлках, расположенных по периметру – действуйте аккуратно, чтобы не сломать фиксаторы. На моделях с 2004 года и новее за накладкой скрыты два винта Torx T20, удерживающие подушку безопасности. Открутите их и отсоедините разъём подушки, потянув фиксатор вверх.
Отметьте положение рулевого колеса относительно вала маркером или изолентой. Это упростит обратную сборку и сохранит правильную центровку. Ослабьте центральную гайку на 17 мм, но не снимайте её полностью – она предотвратит резкий сход руля с вала при демонтаже. Используйте съёмник для рулевых колёс (артикул для Хайс: 09950-50010), вкрутив его болты в предусмотренные отверстия на ступице.
Потяните руль на себя, одновременно постукивая по задней части ступицы резиновым молотком. Если съёмника нет, можно использовать монтировку, подложив ветошь между ней и валом, чтобы не повредить шлицы. После снятия руля отверните гайку полностью и снимите шайбу. Осмотрите вал на предмет коррозии или задиров – при их наличии очистите поверхность мелкозернистой наждачной бумагой (P600).
Подрулевые переключатели крепятся к рулевому валу двумя винтами под крестовую отвёртку (PH2). На левом переключателе (управление светом) отсоедините разъём, нажав на фиксатор сбоку. Правый переключатель (дворники, омыватель) имеет дополнительный зажим на корпусе – сдвиньте его вниз перед отсоединением. Если переключатели не снимаются, проверьте наличие скрытых винтов под резиновыми заглушками.
На моделях с круиз-контролем (опция на Хайс с 2008 года) отсоедините тросик актуатора от рычага переключателя. Тросик закреплён пластиковым фиксатором – сожмите его пальцами и потяните на себя. Избегайте резких движений, чтобы не повредить оболочку троса. При обратной сборке смажьте наконечник троса силиконовой смазкой для плавной работы.
Перед установкой руля проверьте состояние контактного кольца (спирального кабеля) подушки безопасности. Оно должно свободно вращаться без заеданий. Если кольцо повреждено или издаёт скрипы, замените его (артикул для Хайс: 84300-26020). При установке совместите метки на кольце и корпусе, чтобы избежать обрыва при повороте руля.
Затяните центральную гайку рулевого колеса моментом 35–45 Н·м. Подключите разъём подушки безопасности, убедившись, что фиксатор защёлкнулся. Установите накладку, надавив на неё до характерных щелчков. Подключите аккумулятор и проверьте работу всех функций: звукового сигнала, подушки безопасности (лампа должна погаснуть через 5–7 секунд), подрулевых переключателей. Если лампа SRS продолжает гореть, проверьте коды ошибок сканером.
Как демонтировать верхнюю и нижнюю части облицовки панели
Начните с отсоединения отрицательной клеммы аккумулятора, чтобы исключить случайное срабатывание подушек безопасности. Верхняя облицовка крепится на 4 пластиковых защёлках (две по краям и две ближе к центру) и одном винте под заглушкой в левой части – используйте плоскую отвёртку с тонким жалом для аккуратного снятия заглушки. Подденьте облицовку снизу, начиная с углов, и тяните на себя с равномерным усилием, избегая резких движений – защёлки хрупкие и могут сломаться. Отключите разъёмы подсветки кнопок и датчика освещённости, если они присутствуют.
Для демонтажа нижней части потребуется снять декоративную накладку под рулевой колонкой (2 винта Torx T20) и отсоединить разъём прикуривателя. Нижняя облицовка фиксируется 5 защёлками (3 спереди, 2 сзади) и двумя винтами под заглушками в нише для ног пассажира. В таблице указаны ключевые точки крепления и инструменты:
| Элемент | Тип крепления | Инструмент | Примечание |
|---|---|---|---|
| Верхняя облицовка | 4 защёлки + 1 винт | Отвёртка плоская, ключ Torx T20 | Винт под заглушкой слева |
| Накладка под рулём | 2 винта | Ключ Torx T20 | Скрыты под декоративной панелью |
| Нижняя облицовка | 5 защёлок + 2 винта | Отвёртка плоская, ключ Torx T20 | Винты под заглушками в нише пассажира |
Как отключить разъемы проводки и снять приборную панель
- Снимите рулевое колесо (если мешает) – открутите центральную гайку на 24 мм, отсоедините разъем подушки безопасности, затем потяните руль на себя, покачивая.
- Демонтируйте кожух рулевой колонки: открутите 4 винта под крестовую отвертку (два сверху, два снизу), затем снимите верхнюю и нижнюю части.
- Открутите 4 болта крепления панели приборов (два по бокам, два снизу) – используйте головку на 10 мм с удлинителем.
- Аккуратно выдвиньте панель на себя, не перекашивая, чтобы не повредить жгуты проводов. Если панель не поддается, проверьте наличие скрытых креплений за декоративными накладками.
- Отсоедините оставшиеся разъемы (датчик уровня топлива, тахометр, спидометр) – на некоторых моделях они фиксируются металлическими скобами, которые нужно отогнуть пассатижами.
При сборке убедитесь, что все разъемы защелкнулись до упора, а провода не пережаты элементами кузова.

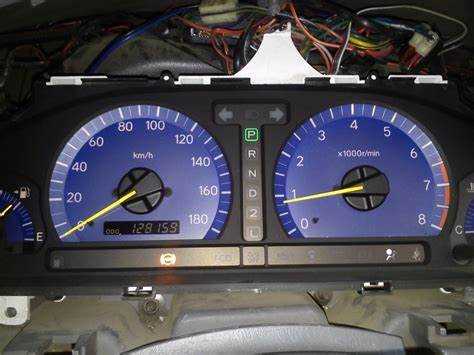

Как правильно извлечь комбинацию приборов и датчики
Перед началом работ отключите аккумулятор, сняв клемму «минус». На Тойоте Хайс комбинация приборов крепится на двух-четырёх винтах под декоративной накладкой. Для доступа к ним снимите рулевое колесо (если мешает) и отсоедините нижнюю часть панели под рулём, открутив 3–4 самореза.
Отсоедините разъёмы от задней части приборной панели. На Хайс их обычно три: основной 20-контактный (для стрелочных индикаторов), 12-контактный (для дисплея) и отдельный для подсветки. Маркируйте провода или фотографируйте подключения, чтобы избежать ошибок при сборке. Нажмите на фиксаторы разъёмов пальцами или плоской отвёрткой, не тяните за провода.
Датчики температуры и уровня топлива расположены в топливном баке и на блоке цилиндров. Для демонтажа датчика уровня топлива снимите заднее сиденье, открутите защитную крышку (обычно на 10 мм) и отсоедините разъём. Датчик температуры охлаждающей жидкости находится на корпусе термостата – отключите его, предварительно слив антифриз из системы.
При извлечении комбинации приборов проверьте состояние уплотнительных резинок на разъёмах. Если они потрескались, замените их, чтобы избежать попадания пыли и влаги. Для снятия стрелочных индикаторов аккуратно подденьте их пластиковым инструментом, начиная с нижней части, чтобы не повредить механизм.
Если на панели установлен тахометр или спидометр с тросиком (на старых моделях), отсоедините его от коробки передач или датчика скорости. Тросик крепится накидной гайкой – открутите её против часовой стрелки, придерживая корпус датчика вторым ключом. Не допускайте перекручивания троса при извлечении.
После демонтажа осмотрите плату комбинации приборов на предмет окисления контактов. Очистите их спиртом и мягкой щёткой. При установке обратно соблюдайте последовательность: сначала подключите разъёмы, затем зафиксируйте панель винтами, после чего проверьте работоспособность всех индикаторов до окончательной сборки салона.
Как собрать панель приборов обратно без ошибок
Перед началом сборки разложите все детали на чистой поверхности в порядке, обратном разборке. Проверьте наличие всех крепежных элементов: винты M5×16 (4 шт.), саморезы 3×12 (6 шт.), пластиковые защелки (8 шт.). Убедитесь, что на контактах разъемов нет окислов – при необходимости обработайте их спиртом и контактной смазкой КВТ-НГ.
Установите печатную плату в корпус панели, совместив направляющие пазы с выступами на пластике. Закрепите её тремя винтами M5×16 в указанных точках: верхний левый, нижний правый, центральный. Не затягивайте до упора – оставьте зазор 0,5 мм для последующей регулировки подсветки.
- Подключите разъемы в строгой последовательности:
- Основной 24-контактный (черный) – до щелчка фиксатора.
- Разъем подсветки (белый, 6 контактов) – проверьте совпадение ключа.
- Датчик скорости (серый, 3 контакта) – убедитесь в отсутствии перекоса.
- Проверьте работу индикаторов, подав питание через диагностический разъем OBD-II (клеммы 16 и 4). Все лампы должны загореться на 3 секунды.
Установите прозрачный рассеиватель, совместив его выступы с пазами корпуса. Закрепите шестью саморезами 3×12, начиная с центральных отверстий и двигаясь к краям по спирали. Избегайте перекосов – прижим должен быть равномерным, иначе возможны блики на дисплее.
Финальный этап – установка панели в торпедо. Вставьте её под углом 30° к горизонтали, заведите верхние защелки в пазы, затем надавите на нижнюю часть до характерного щелчка. Проверьте работу всех приборов на холостом ходу двигателя: тахометр, спидометр, указатели уровня топлива и температуры должны реагировать без задержек. Если стрелки застревают – ослабьте крепление платы и повторите регулировку.
