Межвитковое замыкание в обмотках генератора – дефект, приводящий к снижению выходного напряжения, перегреву и преждевременному выходу из строя оборудования. Точная диагностика требует комплексного подхода, так как симптомы часто маскируются под другие неисправности: повышенный ток возбуждения, нестабильная работа регулятора напряжения или вибрация подшипников. Основная сложность заключается в том, что замыкание может возникать как в статорной, так и в роторной обмотке, а его локализация без специализированных методов затруднена.
Альтернативный способ – индукционный метод с использованием импульсного генератора. На обмотку подается короткий высоковольтный импульс (до 1 кВ), а осциллографом фиксируется форма отраженного сигнала. При межвитковом замыкании на осциллограмме появляются характерные искажения: уменьшение амплитуды, сдвиг фазы или появление дополнительных гармоник. Метод эффективен для обнаружения замыканий в труднодоступных местах, например, в пазах статора, но требует калибровки оборудования под конкретный тип генератора.
Для экспресс-диагностики применяется тепловизионный контроль. При работе под нагрузкой участок с замыканием нагревается сильнее остальных из-за повышенных токов утечки. Температурная разница в 10–15°C между соседними секциями обмотки указывает на дефект. Однако метод неэффективен при малых токах или в условиях принудительного охлаждения. Дополнительно рекомендуется проверять целостность изоляции мегомметром (сопротивление изоляции должно быть не менее 0,5 МОм при напряжении 500 В).
В условиях ограниченного доступа к оборудованию используют анализ спектра вибраций. Межвитковое замыкание вызывает асимметрию магнитного поля, что приводит к появлению гармоник на частотах, кратных частоте вращения ротора (обычно 2f, 3f). Вибродатчик, установленный на корпусе генератора, фиксирует увеличение амплитуды этих гармоник на 30–50% по сравнению с эталонными значениями. Метод особенно актуален для крупных синхронных генераторов, где разборка для прямой диагностики затруднена.
Признаки неисправности генератора, указывающие на межвитковое замыкание
Второй характерный симптом – повышенный нагрев корпуса генератора. При межвитковом замыкании часть обмотки работает как нагревательный элемент, рассеивая мощность в виде тепла. Температура корпуса в зоне статора может превышать 80–90°C при нормальной нагрузке (вместо 50–60°C у исправного агрегата). Измерение проводится бесконтактным термометром через 10–15 минут работы двигателя на холостом ходу.
- Свист или гул подшипников, усиливающийся при увеличении нагрузки (включение фар, кондиционера). Замыкание создаёт дополнительный магнитный дисбаланс, увеличивающий нагрузку на подшипники.
- Запах горелой изоляции из моторного отсека – признак перегрева обмоток. Появляется при длительной работе генератора с дефектом.
- Мигание или тусклое свечение ламп приборной панели на холостом ходу, исчезающее при повышении оборотов.
На осциллограмме выходного напряжения генератора межвитковое замыкание проявляется как искажение синусоиды или появление высокочастотных гармоник. Для диагностики используется осциллограф с полосой пропускания не менее 10 кГц. Нормальная форма сигнала – чистая синусоида с амплитудой 13,8–14,5 В. При замыкании наблюдаются провалы, выбросы или «ступеньки» на фронтах.
Снижение тока возбуждения – ещё один косвенный признак. При межвитковом замыкании в обмотке возбуждения ток может падать на 20–30% от номинального (обычно 3–5 А для легковых автомобилей). Измеряется амперметром, включённым в разрыв цепи возбуждения. Для проверки отключают регулятор напряжения и подают питание напрямую от аккумулятора через резистор 10 Ом.
Повышенный ток утечки на корпус генератора (более 50 мА) при отключённом регуляторе напряжения указывает на повреждение изоляции обмоток. Измеряется мультиметром в режиме миллиамперметра между плюсовой клеммой генератора и его корпусом. Перед проверкой необходимо отсоединить все потребители и снять ремень привода.
- Измерение индуктивности обмоток. При замыкании индуктивность снижается на 15–40% от номинального значения (обычно 0,5–2 мГн для легковых генераторов).
При появлении хотя бы двух из перечисленных признаков генератор подлежит демонтажу и детальной проверке на стенде. Ремонт на месте (например, замена диодного моста) не устранит причину, если дефект кроется в обмотках. В 70% случаев межвитковое замыкание приводит к необходимости перемотки статора или замены генератора в сборе.
Использование мультиметра для проверки обмоток статора
Методы диагностики ротора на наличие короткого замыкания

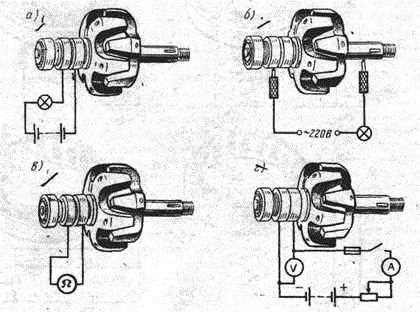

Первичный метод – измерение сопротивления обмоток ротора мультиметром в режиме омметра. Нормативные значения для большинства автомобильных генераторов составляют 2,5–5 Ом между контактными кольцами. Отклонение более чем на 10% указывает на межвитковое замыкание или обрыв. Для точности измерений ротор демонтируют, очищают контактные кольца от окислов и проверяют при температуре 20–25°C. Прибор подключают непосредственно к кольцам, исключая влияние переходных сопротивлений щёток.
Индукционный метод основан на анализе магнитного поля ротора с помощью датчика Холла или катушки индуктивности. Ротор вращают с частотой 500–1000 об/мин, фиксируя амплитуду и форму сигнала. При межвитковом замыкании наблюдается асимметрия магнитного потока, проявляющаяся в искажении синусоиды или появлении гармоник на частоте, кратной числу полюсов. Для диагностики подходит осциллограф с полосой пропускания от 10 кГц.
Тепловизионный контроль позволяет выявить локальные перегревы обмотки ротора при подаче тока 20–30 А в течение 30–60 секунд. Температура исправной обмотки не превышает 60–70°C, а участки с замыканием нагреваются до 100°C и выше. Используют тепловизоры с разрешением не менее 0,1°C и диапазоном измерений до 250°C. Метод эффективен для обнаружения скрытых дефектов, не выявляемых электрическими измерениями.
Проверка на стенде с нагрузочным устройством заключается в подаче номинального тока возбуждения и измерении выходного напряжения генератора при заданной частоте вращения. Для роторов с межвитковым замыканием характерно снижение напряжения на 15–30% от паспортного значения при неизменных оборотах. Стенд должен обеспечивать стабильную частоту вращения с погрешностью не более 1% и точность измерения напряжения ±0,1 В.
Метод сравнения индуктивностей предусматривает измерение индуктивности обмотки ротора на частоте 1 кГц с помощью RLC-метра. При межвитковом замыкании индуктивность снижается на 20–40% от номинального значения. Для роторов с числом полюсов 4–6 нормативная индуктивность составляет 0,5–2 мГн. Измерения проводят при отключённой обмотке, исключая влияние внешних цепей.
Проверка сопротивления обмоток с помощью омметра
Алгоритм проверки:
- Установите мультиметр в режим измерения сопротивления (Ω) с минимальным пределом.
- Сравните результаты между собой и с эталонными значениями из технической документации.
- При сопротивлении, близком к нулю (менее 0,05 Ом), – замыкание накоротко; при бесконечности – обрыв.
Для ротора замерьте сопротивление между контактными кольцами: отклонение от нормы (обычно 2–5 Ом) сигнализирует о неисправности. Учтите, что на результат влияет температура обмоток – проводите измерения при одинаковых условиях.
Применение осциллографа для анализа формы сигнала генератора
Ключевые параметры для анализа: частота сигнала (должна совпадать с расчетной, например, 50 Гц при 3000 об/мин для 4-полюсного генератора), амплитудная нестабильность (допустимое отклонение ±5%) и наличие высокочастотных помех. При межвитковом замыкании на осциллограмме появляются характерные «ступеньки» или всплески напряжения в моменты коммутации тока. Для точной оценки используют режим синхронизации по фронту сигнала и растяжку временной шкалы до 1–2 мс/дел.
Сравнительный анализ сигналов с разных фаз – обязательный этап. В таблице ниже приведены эталонные и аномальные значения параметров для генератора переменного тока мощностью 1 кВт:
| Параметр | Эталонное значение | Признак межвиткового замыкания |
|---|---|---|
| Амплитуда фазного напряжения | 13,8–14,2 В | Разброс >0,8 В между фазами |
| Форма сигнала | Чистая синусоида | Искажения >10% от амплитуды |
| Частота | 50±0,5 Гц | Отклонение >1 Гц |
| Высокочастотные помехи | <5% от основной гармоники | Пиковые выбросы >15% |
Для выявления локальных дефектов обмоток применяют дифференциальный метод: осциллограф подключают между фазой и нейтралью, а затем между фазами попарно. При межвитковом замыкании в одной из фаз разность сигналов покажет асимметрию с амплитудой, пропорциональной числу замкнутых витков. Например, при замыкании 5% витков в фазе А разностный сигнал между фазами А и В достигнет 0,7–1,2 В при номинальном напряжении 14 В.
Осциллографы с функцией FFT (быстрого преобразования Фурье) позволяют анализировать спектр сигнала. В норме спектр содержит одну основную гармонику (50 Гц) и незначительные высшие гармоники (3-я, 5-я). При межвитковом замыкании амплитуда 3-й гармоники возрастает до 15–25% от основной, а в спектре появляются субгармоники на частотах 25 и 75 Гц. Для количественной оценки используют логарифмическую шкалу (дБ) и сравнивают уровни гармоник с эталонными значениями.
Практическая рекомендация: перед диагностикой отключите нагрузку и проверьте целостность цепей заземления осциллографа. Используйте щупы с делителем 10:1 для сигналов выше 20 В и аттенюатор 1:1 для низковольтных измерений. При работе с генераторами на 220 В и выше применяйте дифференциальные пробники с изоляцией не менее 1 кВ. Записывайте осциллограммы для последующего анализа – это позволит отследить динамику развития дефекта.
Диагностика межвиткового замыкания с помощью специализированных тестеров
Специализированные тестеры для выявления межвитковых замыканий в обмотках генераторов делятся на два основных типа: импульсные и индукционные. Импульсные приборы, такие как ПКВ/М5 или ЕЛ-15, генерируют высоковольтный импульс (до 5 кВ) и сравнивают реакцию обмоток на эталонный сигнал. Разница в амплитуде или форме отклика указывает на наличие короткозамкнутых витков. Индукционные тестеры, например ТИ-2, работают по принципу наведения ЭДС в обмотке и измерения её параметров – при замыкании витков индуктивность и добротность резко снижаются.
При работе с индукционными тестерами, такими как ТИ-2, измеряется добротность обмотки – отношение индуктивного сопротивления к активному. В исправной обмотке добротность составляет 15–30 единиц, при замыкании витков она падает до 5–10. Дополнительно проверяется индуктивность: снижение на 20% и более от паспортного значения свидетельствует о дефекте. Тестеры этого типа менее опасны в эксплуатации, но требуют калибровки перед каждым использованием.
Для точной локализации повреждённого участка применяют метод пошагового сканирования. Обмотку разделяют на секции и последовательно проверяют каждую с помощью щупов тестера. При обнаружении аномалии в одной из секций её прозванивают отдельно, сужая зону поиска. В роторах с явнополюсной конструкцией замыкание часто возникает в местах выхода обмотки из пазов – здесь особое внимание уделяют изоляции и механическим повреждениям.
Пошаговая инструкция по разборке генератора для визуального осмотра
Отключите аккумуляторную батарею, сняв клемму «минус» ключом на 10 мм. Это исключит случайное замыкание при работе с электрическими компонентами генератора. Зафиксируйте положение ремня привода на шкиве, чтобы упростить последующую сборку.
Снимите защитный кожух генератора, открутив крепежные болты головкой на 8 или 10 мм в зависимости от модели. На большинстве автомобилей потребуется демонтировать приводной ремень, ослабив натяжной ролик шестигранником на 5 или 6 мм. Запомните последовательность снятия деталей – фотографируйте каждый этап.
Отсоедините электрические разъемы: силовой провод от клеммы «B+» (обычно гайка на 12–13 мм) и разъем регулятора напряжения. Проверьте состояние контактов на наличие окислов – при необходимости зачистите их мелкозернистой наждачной бумагой (P800–P1000).
Выкрутите стяжные болты корпуса генератора (обычно 3–4 штуки, размер головки 12–14 мм). Если корпус не разъединяется, аккуратно постучите резиновым молотком по торцу вала ротора, избегая ударов по обмоткам. Разделите переднюю и заднюю крышки, удерживая ротор за шкив.
Извлеките ротор из передней крышки, предварительно сняв шкив с помощью съемника. Осмотрите коллекторные кольца на предмет износа или подгорания – допустимая глубина канавок не более 0,5 мм. Проверьте сопротивление обмотки ротора мультиметром (норма – 2,5–5 Ом для большинства моделей).
Разберите диодный мост, открутив крепежные винты отверткой Torx T20 или T25. Проверьте каждый диод тестером в режиме прозвонки: прямое сопротивление – 500–700 Ом, обратное – бесконечность. Замените мост при обнаружении неисправных диодов. Соберите генератор в обратной последовательности, смазав подшипники консистентной смазкой (например, Литол-24).
