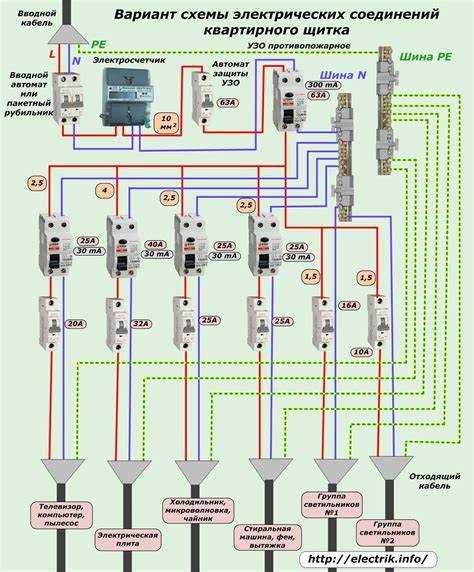

Сборка электрических схем – это не только соединение проводов и компонентов. Ошибки на этапе монтажа приводят к коротким замыканиям, перегреву или выходу из строя дорогостоящих элементов. Например, неправильное подключение транзистора в усилителе может вывести из строя микросхему за доли секунды. Начинать стоит с понимания базовых принципов: полярности компонентов, допустимых токов и напряжений, а также правил разводки печатных плат.
Первый шаг – работа с макетной платой. Она позволяет тестировать схемы без пайки, но требует соблюдения нескольких правил. Не используйте провода толще 0,6 мм – они могут повредить контакты. Избегайте параллельного размещения сигнальных и силовых линий – это вызывает наводки. Для проверки схемы применяйте мультиметр в режиме прозвонки: сопротивление между соседними дорожками не должно быть ниже 1 МОм.
Пайка – следующий этап. Температура паяльника для большинства компонентов – 300–350°C. Превышение этого значения разрушает дорожки на плате, а недостаточный нагрев приводит к холодным пайкам. Используйте флюс на основе канифоли – он снижает окисление и улучшает растекание припоя. После пайки обязательно промойте плату спиртом, чтобы удалить остатки флюса, и проверьте соединения под микроскопом или лупой.
Для сложных схем применяйте метод пошаговой сборки. Сначала монтируйте источник питания, проверяйте его работу, затем добавляйте микроконтроллеры, датчики и исполнительные устройства. Каждый этап тестируйте отдельно. Например, при сборке Arduino-проекта сначала убедитесь, что плата получает стабильные 5 В, затем проверьте работу тактового генератора и только потом подключайте периферию.
Документируйте процесс. Схемы в формате KiCad или Fritzing, фотографии промежуточных этапов и таблицы измеренных параметров помогут выявить ошибки и повторить проект. Не полагайтесь на память – даже опытные инженеры фиксируют каждый шаг. Для отладки используйте логический анализатор или осциллограф: они покажут реальные сигналы, а не идеализированные диаграммы из даташитов.
Какие инструменты и материалы нужны для начала работы
Минимальный набор инструментов для сборки электрических схем включает паяльник мощностью 25–60 Вт с регулировкой температуры, припой ПОС-61 (диаметр 0,5–1 мм) и флюс (канифоль или безотмывочный гель). Для монтажа потребуются кусачки бокорезы с длиной режущей кромки 12–16 мм, пинцет с антистатическим покрытием (например, ESD-15) и отвёртка с изолированным жалом (PH1/PH2). Мультиметр с функцией прозвонки и измерения напряжения до 600 В (например, DT-830B) позволит проверять цепи на этапе сборки. Для фиксации компонентов используйте макетную плату с шагом 2,54 мм или перфорированную плату из стеклотекстолита толщиной 1,5 мм.
Основные расходные материалы: провода сечением 0,14–0,5 мм² в силиконовой изоляции (многожильные для гибкости), термоусадочные трубки диаметром 1,5–6 мм и изолента ПВХ. Для пайки SMD-компонентов понадобится паяльная паста с флюсом и трафарет для нанесения. В таблице ниже приведены ключевые компоненты для типовых схем:
| Компонент | Типовые номиналы | Применение |
|---|---|---|
| Резисторы | 10 Ом – 1 МОм (1/4 Вт) | Токоограничение, делители напряжения |
| Конденсаторы | 100 нФ (керамика), 10–1000 мкФ (электролиты) | Фильтрация, связь по переменному току |
| Диоды | 1N4007 (выпрямительные), 1N4148 (сигнальные) | Защита от обратного напряжения, детектирование |
| Транзисторы | 2N2222 (биполярные), IRFZ44N (MOSFET) | Ключевые и усилительные каскады |
Для работы с высокочастотными схемами дополнительно потребуются коаксиальные кабели RG-58 (50 Ом) и SMA-разъёмы. При сборке импульсных источников питания используйте ферритовые кольца типоразмера 10–20 мм для изготовления дросселей. Антистатический браслет с заземлением (сопротивление 1 МОм) предотвратит повреждение чувствительных микросхем. Храните компоненты в пластиковых контейнерах с ячейками или на ленте с антистатической плёнкой.
Опциональные, но полезные инструменты: паяльный фен для демонтажа микросхем (температура 200–480°C), лупа с подсветкой (3–5x увеличение) для проверки пайки SMD, и источник питания с регулируемым напряжением 0–30 В и током до 3 А. Для прототипирования схем на Arduino или STM32 используйте модули с разъёмами Dupont (шаг 2,54 мм). Избегайте инструментов с неизолированными ручками – даже при работе с низким напряжением риск короткого замыкания сохраняется.
Как читать и понимать принципиальные электрические схемы
Разберите схему по блокам: источник питания, входные цепи, усилительные каскады, выходные цепи. Определите общую шину (землю) – обычно это горизонтальная линия внизу или символ ⏚. Проследите путь тока от плюса источника через элементы до земли. Например, в схеме усилителя на операционном усилителе (ОУ) входной сигнал поступает на неинвертирующий вход (+), а обратная связь формируется через резисторы на инвертирующем входе (−).
Практикуйтесь на простых схемах: блок питания на LM7805, генератор на таймере 555, усилитель на транзисторе BC547. Соберите их на макетной плате, сверяясь со схемой, и измеряйте напряжения мультиметром в ключевых точках. Это закрепит понимание связей между элементами и поможет выявлять ошибки в обозначениях или монтаже.
Пошаговая инструкция по пайке компонентов на плату
Подготовьте рабочее место: паяльник мощностью 25–40 Вт с тонким жалом (0,5–1 мм), припой диаметром 0,5–0,8 мм с флюсовым сердечником (содержание олова 60–63%), пинцет с антистатическим покрытием, медную оплётку для удаления излишков припоя и спирт для очистки. Установите температуру паяльника в пределах 300–350°C – для большинства компонентов этого достаточно. Зафиксируйте плату в держателе или тисках, чтобы исключить смещения во время работы. Перед началом пайки проверьте полярность компонентов (диоды, электролитические конденсаторы) и соответствие посадочных мест на плате.
Типичные ошибки при сборке и способы их избежать
Вторая ошибка – игнорирование тепловых режимов. Резисторы мощностью 0,25 Вт при превышении рассеиваемой мощности перегреваются и выходят из строя, а транзисторы без радиаторов деградируют за минуты. Рассчитывайте мощность по формуле P = I²R или P = U²/R, выбирая компоненты с запасом в 30–50%. Для силовых элементов (например, MOSFET IRFZ44N) используйте термопасту и радиаторы с площадью не менее 10 см² на 1 Вт рассеиваемой мощности. При пайке мощных компонентов применяйте теплоотводы (например, пинцет) для предотвращения повреждения кристалла.

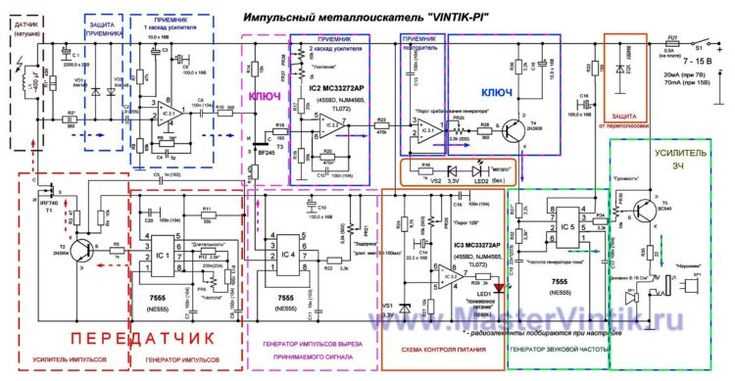

Как проверять работоспособность схемы мультиметром
Перед началом проверки настройте мультиметр на нужный режим и диапазон измерений. Для проверки напряжения выберите режим DCV (постоянное напряжение) или ACV (переменное) с пределом, превышающим ожидаемое значение. Например, при проверке 5 В установите 20 В. Для измерения сопротивления переключитесь в режим Ω, а для проверки целостности цепи – в режим прозвонки (обычно обозначается символом диода или звуковой волны). Убедитесь, что щупы подключены к правильным гнездам: черный – в COM, красный – в VΩmA или 10A в зависимости от задачи.
- Прозвонка цепи: используйте режим звуковой индикации для проверки соединений. При касании щупами двух точек цепи должен раздаться звуковой сигнал, если сопротивление между ними менее 30–50 Ом. Это удобно для проверки дорожек печатной платы, паяных соединений и кабелей. Отсутствие сигнала указывает на обрыв.
- Проверка диодов: переключите мультиметр в режим проверки диодов (символ диода). Подключите красный щуп к аноду, черный – к катоду. Исправный диод покажет падение напряжения 0,5–0,8 В для кремниевых и 0,2–0,3 В для германиевых. При обратном подключении показания должны быть бесконечными (OL).
Методы поиска и устранения неисправностей в собранных цепях
Первым шагом при диагностике неработающей схемы должен быть визуальный осмотр. Проверьте целостность проводников, отсутствие коротких замыканий между дорожками или компонентами, правильность полярности установленных элементов (диодов, электролитических конденсаторов, транзисторов). Особое внимание уделите паяным соединениям: холодные пайки, избыток флюса или непропаянные контакты – частые причины нестабильной работы. Используйте лупу с подсветкой для осмотра мелких деталей, таких как SMD-резисторы или микросхемы.
Логический пробник или осциллограф помогут выявить динамические неисправности, такие как отсутствие сигнала, искажения или паразитные колебания. Подключите пробник к контрольным точкам схемы (выходам генераторов, тактовым входам микросхем) и сравните сигналы с ожидаемыми по документации. Осциллограф незаменим при анализе ШИМ-сигналов, импульсных источников питания или цифровых интерфейсов (I2C, SPI). Установите правильные параметры развертки и синхронизации, чтобы зафиксировать кратковременные сбои.
Метод последовательного исключения заключается в поэтапном отключении или замене компонентов для локализации неисправности. Начните с периферийных узлов (датчиков, индикаторов) и двигайтесь к центральным элементам (процессору, памяти). Если схема содержит микросхемы в DIP-корпусах, используйте панельки для быстрой замены. Для SMD-компонентов применяйте термовоздушную паяльную станцию с насадкой для демонтажа. Перед заменой проверяйте новые элементы на исправность мультиметром.
При работе с аналоговыми схемами (усилителями, фильтрами) используйте метод подачи тестового сигнала. Подключите генератор сигналов ко входу цепи и наблюдайте за выходом на осциллографе. Искажения формы сигнала укажут на неисправный каскад или смещение рабочей точки. Для цифровых схем применяйте логический анализатор: записывайте последовательности сигналов и сравнивайте их с эталонными временными диаграммами из datasheet. Это особенно эффективно при отладке протоколов связи.
Документируйте каждый этап диагностики: фиксируйте измеренные значения, замененные компоненты и изменения в поведении схемы. Используйте таблицы или схемы с пометками для визуализации проблемных участков. При повторяющихся неисправностях создавайте контрольные точки для быстрого доступа к критическим узлам. Храните резервные копии рабочих конфигураций прошивок или настроек программаторов, чтобы исключить программные ошибки при аппаратной диагностике.
Правила безопасной работы с электричеством при сборке
Перед началом работы отключите питание на уровне автоматического выключателя или рубильника. Проверьте отсутствие напряжения мультиметром в режиме измерения переменного тока (AC) на диапазоне не менее 500 В. Не полагайтесь на индикаторные отвертки – они не гарантируют полного обесточивания. При работе с трехфазными цепями убедитесь, что отключены все фазы, а не только одна.
Используйте инструменты с изолированными рукоятками, соответствующие стандарту IEC 60900 (класс защиты 1000 В). Проверяйте целостность изоляции перед каждым применением – трещины или повреждения делают инструмент опасным. Для работы с высоковольтными цепями (свыше 50 В AC или 120 В DC) применяйте диэлектрические перчатки с маркировкой EN 60903, предварительно протестировав их на герметичность.
- Не работайте с мокрыми руками или на влажной поверхности – сопротивление кожи снижается до 1 кОм, что увеличивает риск поражения током при напряжении уже от 12 В.
- Избегайте одновременного касания двух проводников или проводника и заземлённой конструкции – даже при низком напряжении (например, 24 В) возможен смертельный исход при определённых условиях.
- При пайке используйте заземлённый паяльник и антистатический браслет, чтобы предотвратить повреждение чувствительных компонентов статическим электричеством (порог повреждения для микросхем – от 10 В).
После сборки схемы проверьте её на короткие замыкания омметром (сопротивление между фазой и нейтралью должно быть не менее 1 МОм). Подавайте питание поэтапно: сначала на блок питания, затем на плату через токоограничивающий резистор (например, 10 Ом для цепей 5–12 В). Наблюдайте за температурой компонентов в течение первых 30 секунд – перегрев указывает на ошибку в монтаже.
