Правильная регулировка углов установки колес – залог стабильного поведения автомобиля на дороге, равномерного износа шин и экономии топлива. Даже незначительное отклонение от заводских параметров (в пределах 0,1–0,3°) может привести к уводу машины в сторону, повышенному сопротивлению качению и преждевременному износу покрышек до 30%. Процедура требует точного оборудования и знания специфики подвески конкретной модели.
Основные параметры, которые регулируются при сход-развале: развал (угол наклона колеса относительно вертикали), схождение (угол между плоскостью вращения колеса и продольной осью автомобиля) и кастер (угол продольного наклона оси поворота колеса). Для большинства легковых автомобилей допустимые значения развала составляют от -1° до +1°, схождения – ±2 мм (или ±0,1°), кастера – 2–5°. Превышение этих значений на 0,5° уже критично для управляемости.
Перед регулировкой проверьте состояние подвески: изношенные сайлентблоки, шаровые опоры или амортизаторы исказят результаты. Давление в шинах должно соответствовать рекомендациям производителя (обычно 2,0–2,5 бар для легковых авто). Используйте 3D-стенд с лазерными датчиками – погрешность измерений на таком оборудовании не превышает 0,05°. Начинайте с регулировки кастера, затем переходите к развалу и схождению. После завершения работ проведите тест-драйв на ровном участке дороги: автомобиль не должен тянуть в сторону при отпущенном руле.
Для машин с адаптивными подвесками (например, Audi с системой Dynamic Chassis Control или Mercedes с Air Body Control) требуется предварительная калибровка электронных систем. В противном случае регулировка углов не даст результата. На автомобилях с жесткой балкой (как у Renault Logan или Lada Granta) схождение регулируется только на передней оси, а развал – не регулируется вовсе. В таких случаях корректировка возможна только заменой деталей подвески.
Какие инструменты и оборудование понадобятся для регулировки развала-схождения

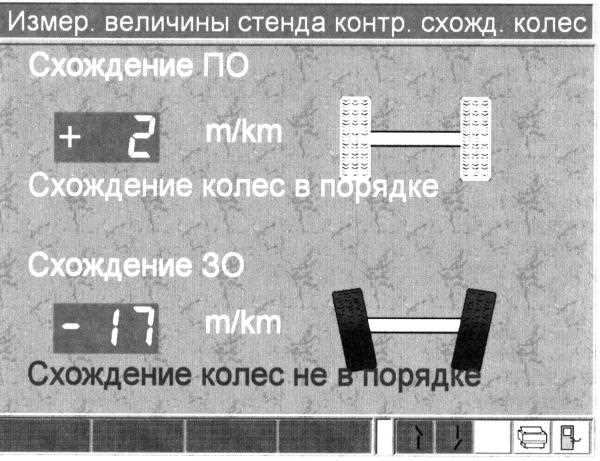

Для точной настройки углов установки колес потребуется специализированное оборудование. Базовый набор включает стенд сход-развала с лазерными или 3D-датчиками – например, Hunter HawkEye Elite или John Bean V3D. Такие системы обеспечивают погрешность измерений не более 0,01° и поддерживают динамическую компенсацию биения дисков. Для работы с ними необходим подъемник с ровной платформой или смотровая яма с жестким основанием, исключающим прогибы.
Ручные инструменты зависят от конструкции подвески. Для регулировки развала на стойках McPherson понадобятся эксцентриковые болты или шайбы (например, Febi 27156), а также ключи на 17–19 мм с шестигранной головкой. На многорычажных подвесках часто используют регулировочные тяги с контргайками – здесь пригодится набор торцевых головок с удлинителями и динамометрический ключ с диапазоном 50–120 Н·м. Для проверки люфтов потребуется монтировка и индикатор часового типа с ценой деления 0,01 мм.
Измерительные приборы должны быть откалиброваны. Лазерный уровень с магнитным основанием (например, Bosch GLL 3-80) поможет выставить базовую плоскость автомобиля. Для контроля схождения в полевых условиях используют механические линейки с точностью ±0,5 мм или электронные датчики типа Beissbarth ML-100. Необходим также манометр для проверки давления в шинах – отклонение даже на 0,1 атм искажает результаты на 0,1–0,2°.
Дополнительные приспособления ускоряют процесс. Гидравлический домкрат с низким профилем (например, OTC 1532) нужен для снятия нагрузки с подвески при регулировке. Для фиксации рулевого колеса в нейтральном положении применяют специальные держатели или самодельные приспособления из металлических пластин. На автомобилях с адаптивными амортизаторами (например, Audi с системой DCC) требуется диагностический сканер для перевода подвески в сервисный режим.
Расходные материалы включают новые болты и гайки – особенно для регулировочных элементов, подверженных коррозии. Рекомендуется использовать крепеж с классом прочности не ниже 8.8 и антипригарным покрытием (например, Loctite 243). Для защиты резьбовых соединений от влаги применяют медную смазку или составы на основе дисульфида молибдена. При работе с алюминиевыми рычагами полезны специальные проставки под ключи, предотвращающие срыв граней.
Как подготовить автомобиль перед проверкой углов установки колес
Перед диагностикой углов установки колес автомобиль должен соответствовать заводским параметрам. Проверьте давление в шинах: оно должно быть равномерным и соответствовать значениям, указанным на наклейке в проеме водительской двери или в руководстве по эксплуатации. Для большинства легковых автомобилей это 2.0–2.5 бар, но у кроссоверов и внедорожников показатели могут достигать 2.8–3.2 бар. Неравномерное давление искажает результаты измерений, особенно при проверке схождения.
Убедитесь, что все колеса одного типоразмера и модели. Разные шины (даже одной марки) могут иметь отличающиеся характеристики жесткости боковины и пятна контакта, что влияет на показания стенда. Если на автомобиле установлены зимние и летние шины одновременно, замените их на комплект одного сезона. Также проверьте износ протектора: разница в глубине более 2 мм между колесами одной оси недопустима.
- Снимите все грузы из багажника и салона. Лишний вес изменяет положение подвески, особенно на автомобилях с мягкой ходовой частью (например, седаны бизнес-класса).
- Проверьте уровень жидкостей: масло в двигателе, охлаждающая жидкость, тормозная жидкость. Низкий уровень может привести к некорректной работе гидравлических систем, влияющих на геометрию подвески.
- Убедитесь, что топливный бак заполнен не менее чем на 50%. Пустой бак смещает центр тяжести, что критично для заднеприводных автомобилей.
Осмотрите подвеску на предмет люфтов и повреждений. Проверьте шаровые опоры, рулевые наконечники, сайлентблоки рычагов и амортизаторы. Люфт в шаровой опоре более 0.5 мм или износ сайлентблоков свыше 30% от номинала делают измерения бессмысленными. Для точной диагностики замените неисправные детали заранее – стенд покажет реальные углы только при исправной подвеске.
Выровняйте рулевое колесо. Перед заездом на стенд проедьте 10–15 метров по прямой, затем остановитесь, не вращая руль. Если колесо смещено более чем на 3 градуса от центрального положения, отрегулируйте его вручную или устраните неисправность рулевого управления. На некоторых автомобилях (например, BMW с активным рулевым управлением) требуется сбросить адаптацию руля через диагностический сканер.
- Проверьте высоту посадки автомобиля. Измерьте расстояние от центра колеса до арки с обеих сторон одной оси. Допустимая разница – не более 5 мм. Если автомобиль занижен или завышен, отрегулируйте пружины или замените проставки.
- Затяните все болты крепления колес с моментом, указанным в сервисной документации. Для большинства легковых автомобилей это 90–120 Н·м. Недостаточная затяжка приводит к биению колеса, что искажает показания датчиков стенда.
- Отключите системы, влияющие на подвеску. На автомобилях с пневмоподвеской (Audi A8, Mercedes S-класс) переведите ее в режим «комфорт» или «стандарт». Для адаптивных амортизаторов (MagneRide, Dynamic Drive) выключите спортивный режим.
Очистите диски и шины от грязи, снега или льда. Даже тонкий слой загрязнений на внутренней стороне обода искажает лазерные измерения стенда. Используйте щетку с жесткой щетиной и обезжириватель для удаления битумных пятен. Особое внимание уделите посадочным местам датчиков – они должны быть сухими и чистыми.
Если автомобиль оснащен системой контроля давления в шинах (TPMS), убедитесь, что датчики исправны и передают корректные данные. Неисправный датчик может вызвать ошибку в системе стабилизации, что приведет к автоматическому изменению углов установки колес во время движения. При необходимости сбросьте ошибки TPMS через диагностический разъем.
Пошаговая инструкция по измерению развала и схождения вручную
Подготовьте ровную площадку с твердым покрытием и длиной не менее 5 метров. Убедитесь, что автомобиль стоит на ней без перекосов – проверьте уровень кузова по диагонали с помощью строительного уровня или лазерного нивелира. Давление в шинах должно соответствовать заводским рекомендациям, указанным на наклейке в проеме водительской двери или в руководстве по эксплуатации. Подвеска должна быть в ненагруженном состоянии: без пассажиров и груза, но с полным баком топлива.
Для измерения развала потребуется угломер с магнитным основанием или цифровой инклинометр. Закрепите прибор на ступице колеса строго вертикально, избегая контакта с тормозным диском или суппортом. Совместите нулевую отметку с горизонтальной плоскостью, затем прокрутите колесо на 180° и зафиксируйте показания. Разница между двумя измерениями, деленная пополам, даст фактический угол развала. Допустимые значения для большинства легковых автомобилей: от -1° до +1° (отрицательный развал – верх колеса наклонен внутрь).
Схождение измеряется с помощью телескопической линейки или штангенциркуля с точностью до 0,5 мм. Установите автомобиль на площадку так, чтобы передние колеса смотрели прямо. Натяните линейку между боковинами шин на уровне оси колес (примерно 20–25 см от земли) спереди и сзади, отметив точки касания мелом. Зафиксируйте расстояние между метками спереди (А) и сзади (В). Разница А–В покажет схождение: положительное значение (А>В) – колеса сходятся спереди, отрицательное (А<В) – расходятся. Норма для большинства машин: 0–3 мм на ось.
Перед замером схождения проверьте люфт в рулевом управлении и подшипниках ступиц. Покачайте колесо в вертикальной и горизонтальной плоскостях – зазоры исказят результаты. Если люфт обнаружен, устраните его: подтяните гайку ступицы моментом, указанным в мануале (обычно 200–250 Н·м), или замените изношенные детали. Для точности измерений используйте одну и ту же точку на боковине шины – например, центр рисунка протектора.
При регулировке развала на стойках McPherson ослабьте болты крепления амортизационной стойки к поворотному кулаку (обычно два болта с эксцентриком). Вращая эксцентриковый болт, изменяйте угол наклона колеса, контролируя показания угломера. На заднеприводных автомобилях с двухрычажной подвеской регулировка выполняется изменением длины верхнего или нижнего рычага с помощью резьбовых втулок. После каждого изменения затягивайте болты моментом 80–120 Н·м и повторяйте замер.
Для регулировки схождения ослабьте контргайки на рулевых тягах и вращайте тягу ключом на 17–19 мм, удлиняя или укорачивая ее. Каждый полный оборот изменяет схождение примерно на 1,5–2 мм. После регулировки затяните контргайки моментом 50–70 Н·м и повторите замер. Убедитесь, что длина левой и правой тяг одинакова – разница приведет к уводу автомобиля в сторону. Завершив настройку, проедьте 10–15 км по прямой и проверьте стабильность курса.
Как отрегулировать углы развала и схождения на разных типах подвески
На подвеске типа McPherson регулировка развала выполняется смещением стойки в верхнем креплении или установкой эксцентриковых болтов. Стандартный диапазон регулировки – от -1° до +1°, но на спортивных версиях допускается до -3° для улучшения сцепления в поворотах. Схождение настраивается изменением длины рулевых тяг: для переднеприводных автомобилей оптимальное значение – 0±2 мм, для заднеприводных – 1–3 мм «в плюс». При отсутствии эксцентриков используют шайбы толщиной 0,5–2 мм, устанавливаемые между стойкой и кузовом.
Многорычажная подвеска позволяет точнее корректировать углы за счет независимой регулировки каждого рычага. Развал настраивается перемещением нижнего или верхнего рычага с помощью регулировочных болтов или пластин. На автомобилях премиум-класса (например, BMW 5-й серии) допустимый диапазон развала достигает -2,5°, а схождение регулируется отдельно для каждого колеса с точностью до 0,1 мм. Для проверки используют лазерные стенды с погрешностью не более 0,05°.
| Тип подвески | Развал (передняя ось) | Схождение (передняя ось) | Особенности регулировки |
|---|---|---|---|
| McPherson | -0,5° до -1,5° | 0±2 мм (ПП) / 1–3 мм (ЗП) | Эксцентриковые болты или шайбы |
| Многорычажная | -1° до -2,5° | 0±1 мм (индивидуально) | Регулировка каждого рычага |
| Зависимая (балка) | Не регулируется | 2–4 мм «в плюс» | Только схождение через тяги |
| Двухрычажная | -1° до -2° | 0,5–2 мм | Регулировка верхнего рычага |
На зависимой подвеске (например, задняя балка на Volkswagen Golf) развал не регулируется – его корректируют только заменой изношенных деталей. Схождение настраивается изменением длины поперечной рулевой тяги: для легковых автомобилей оптимальное значение – 2–4 мм «в плюс». При регулировке важно учитывать люфт в сайлентблоках – если он превышает 1 мм, настройка будет нестабильной. После затяжки контргаек проверяют углы повторно.
Двухрычажная подвеска (распространена на внедорожниках и старых моделях) требует регулировки верхнего рычага для изменения развала. На автомобилях Toyota Land Cruiser 80-й серии используют специальные пластины толщиной 3–5 мм, устанавливаемые между осью и рычагом. Схождение настраивается стандартным способом – вращением рулевых тяг. Критический износ шаровых опор (более 0,5 мм) делает регулировку бессмысленной: углы будут «уходить» после первых 100 км пробега.
Для пневматической подвески (Audi A8, Mercedes S-класса) регулировку проводят только при штатном давлении в пневмобаллонах. Развал настраивается через эксцентрики на нижних рычагах, схождение – через рулевые тяги с электронной коррекцией. После регулировки обязательна адаптация системы через диагностический сканер: например, на Mercedes используется процедура «Headlamp Leveling Calibration», иначе углы сбросятся при следующем запуске двигателя.
