Регулировка клапанов когда надо делать

Регулировка тепловых зазоров клапанов – процедура, критичная для ресурса и эффективности двигателя. В большинстве бензиновых моторов с механическим приводом клапанов интервал проверки составляет 20–40 тыс. км, но для двигателей с гидрокомпенсаторами эта операция не требуется. Игнорирование регламента приводит к падению компрессии, увеличению расхода топлива на 5–15% и ускоренному износу распредвала и толкателей.

Первые признаки необходимости регулировки: металлический стук на холодную, снижение мощности на 8–12% при сохранении штатных оборотов, нестабильный холостой ход. Для проверки зазоров используют щупы толщиной 0,15–0,40 мм (зависит от модели двигателя). Например, для ВАЗ-2108 норма – 0,20 мм на впуске и 0,35 мм на выпуске, для Toyota 3S-FE – 0,15–0,25 мм.

Регулировку проводят на холодном двигателе (20–25°C) с помощью специальных регулировочных шайб или болтов. Порядок действий: снятие клапанной крышки, установка поршня первого цилиндра в ВМТ на такте сжатия, последовательная проверка зазоров в соответствии с порядком работы цилиндров. Для двигателей с цепным приводом ГРМ дополнительно проверяют натяжение цепи – ослабление на 1–2 мм может исказить результаты.

Ошибки при регулировке (зазор меньше нормы) ведут к прогару клапанов, увеличенный зазор – к ударным нагрузкам и разрушению седел. После завершения работ обязательна проверка компрессии: разница между цилиндрами не должна превышать 0,5 кгс/см². Для двигателей с турбонаддувом (например, Subaru EJ20) допуск ужесточается до 0,3 кгс/см².

Какие признаки указывают на необходимость регулировки клапанов

Снижение компрессии на 10–15% от паспортных значений без видимых повреждений поршневой группы – косвенный, но точный индикатор. При увеличенных зазорах клапаны не полностью закрываются, что фиксируется компрессометром. Например, на двигателе ВАЗ-2106 нормальная компрессия – 11–12 кг/см², падение до 9–10 кг/см² при исправных кольцах и прокладке ГБЦ указывает на необходимость проверки зазоров. Разница между цилиндрами более 1 кг/см² также требует внимания.

Повышенный расход масла (более 500 г на 1000 км) при отсутствии течей и сизого дыма из выхлопной трубы характерен для моторов с изношенными направляющими втулками клапанов. Однако если дым появляется только при резком разгоне или торможении двигателем, а расход масла растет пропорционально пробегу, проблема может крыться в увеличенных зазорах. В таких случаях масло попадает в камеру сгорания через неплотно прилегающие клапаны, особенно на высоких оборотах.

Нестабильная работа двигателя на холостом ходу с плавающими оборотами (от 500 до 1000 об/мин) часто связана с нарушением фаз газораспределения из-за неправильных зазоров. На двигателях с механическим приводом ГРМ (например, ЗМЗ-402, УМЗ-421) этот эффект усиливается при прогреве, когда тепловые зазоры уменьшаются. Диагностика проводится с помощью осциллографа или датчика разряжения: скачки разрежения в коллекторе более 10 кПа указывают на негерметичность клапанов.

Снижение мощности и увеличение времени разгона на 15–20% без изменения расхода топлива – результат уменьшения наполнения цилиндров. При зазорах менее 0,05 мм клапаны подвисают, не обеспечивая полного открытия, что особенно критично для впускных клапанов. На двигателях с турбонаддувом (например, Volkswagen 1.8T, Subaru EJ20) этот эффект проявляется в виде турбоямы и задержки отклика на педаль газа. Проверка проводится на стенде с замером давления наддува и расхода воздуха.

Черный нагар на свечах зажигания при нормальном составе топливовоздушной смеси (λ=0,95–1,05) свидетельствует о неполном сгорании из-за позднего закрытия выпускных клапанов. Нагар имеет маслянистую структуру и локализуется на боковом электроде. В двигателях с непосредственным впрыском (например, BMW N54, Mercedes M272) этот признак сопровождается ошибками по пропускам зажигания (P0300–P0306). Для подтверждения диагноза требуется проверка зазоров с помощью микрометра или индикатора часового типа.

Как часто нужно проверять зазоры клапанов по регламенту производителя

Регламент проверки зазоров клапанов зависит от типа двигателя, его конструкции и условий эксплуатации. Для большинства бензиновых атмосферных моторов интервал составляет 40–60 тыс. км пробега или каждые 3–5 лет, если пробег не достигнут. Например, у двигателей ВАЗ (2108–2112) проверка предусмотрена каждые 30 тыс. км, а у Toyota 1ZZ-FE – каждые 100 тыс. км. Дизельные агрегаты, особенно с турбонаддувом, требуют более частого контроля: 20–40 тыс. км из-за повышенных тепловых нагрузок.

Производители современных двигателей с гидрокомпенсаторами (например, BMW N52, Volkswagen EA888) не предусматривают ручную регулировку, но зазоры всё равно могут изменяться из-за износа деталей. В таких случаях диагностика рекомендуется при появлении характерных стуков или после 150–200 тыс. км пробега. Для моторов без гидрокомпенсаторов (Honda D-series, Mitsubishi 4G63) регламент жёстче: проверка каждые 20–40 тыс. км, особенно при агрессивной езде или использовании некачественного масла.

• Легковые автомобили:
  • Kia/Hyundai (Gamma, Nu) – 90–100 тыс. км;
  • Renault (K4M, F4R) – 60 тыс. км;
  • Ford (Duratec 1.6/2.0) – 120 тыс. км.
• Грузовые и коммерческие:
  • КамАЗ-740 – 30–40 тыс. км;
  • MAN D20 – 80–100 тыс. км;
  • Mercedes OM617 – 50 тыс. км.

Нарушение регламента приводит к ускоренному износу кулачков распредвала, сёдел клапанов и толкателей. При эксплуатации в тяжёлых условиях (частые холодные пуски, работа на холостом ходу, перегрев) интервал сокращают на 30–50%. Например, для двигателей Subaru EJ25 при езде по городу проверку рекомендуют проводить каждые 25 тыс. км вместо стандартных 60 тыс. км. Всегда сверяйтесь с сервисной документацией конкретной модели – универсальных норм не существует.

Какие инструменты и приспособления потребуются для регулировки

Для регулировки клапанов понадобится набор щупов с толщиной от 0,05 до 0,5 мм – стандартный диапазон для большинства бензиновых и дизельных двигателей. Оптимальный выбор: щупы с шагом 0,02–0,05 мм для точной настройки зазоров, например, набор *JTC 4082* или *Force 9051*. Избегайте дешёвых аналогов с неравномерной толщиной – погрешность в 0,01 мм критична для двигателей с гидрокомпенсаторами.

Ключ для регулировки – обязательный инструмент, тип которого зависит от конструкции двигателя. Для классических моторов с винтовой регулировкой (ВАЗ, УАЗ) подойдёт рожковый ключ на 10 или 13 мм, для современных агрегатов с контргайками – накидной или торцевой. В случае регулировочных шайб (Toyota, Honda) потребуется специальный съёмник шайб, например, *Lisle 36700*, и микрометр для измерения их толщины с точностью до 0,01 мм.

Стрелочный индикатор с магнитным основанием (*Mitutoyo 2046S* или аналог) необходим для проверки биения распредвала и корректности установки ВМТ. При его отсутствии можно использовать пластиковый щуп с градуировкой, но погрешность увеличится. Для двигателей с цепным приводом дополнительно потребуется динамометрический ключ (момент затяжки контргаек – 15–25 Н·м) и фиксатор шестерни распредвала, если предусмотрен производителем.

Набор прокладок клапанной крышки – расходник, который лучше заменить сразу. Для большинства двигателей подходят универсальные прокладки из маслостойкой резины (например, *Victor Reinz 71-33941-00*), но для V-образных моторов (BMW N63, Mercedes M278) требуются оригинальные многослойные прокладки с металлическим каркасом. Перед установкой очистите поверхности от старого герметика – остатки нарушают герметичность.

Дополнительно пригодится: пинцет для извлечения регулировочных шайб, шприц для откачки масла из колодцев (если клапаны расположены под масляным каналом), и технический фен для размягчения прикипевших деталей. Для двигателей с изменяемыми фазами газораспределения (VVT-i, VANOS) потребуется сканер для сброса адаптаций после регулировки – без этого мотор может работать с ошибками по фазам.

Как правильно подготовить двигатель к проверке и настройке клапанов

Перед началом работ убедитесь, что двигатель остыл до температуры 15–25°C. Горячий мотор (выше 40°C) искажает зазоры из-за теплового расширения деталей, а холодный ниже 10°C может дать неточные результаты из-за недостаточного прогрева масла. Для дизельных агрегатов допустимый диапазон уже – 20–30°C, так как их тепловые зазоры критичнее к температурным колебаниям.

Снимите крышку клапанов, предварительно отсоединив все мешающие элементы: патрубки вентиляции картера, высоковольтные провода, катушки зажигания (для бензиновых двигателей) или топливные форсунки (для дизелей). Очистите поверхность головки блока от масла и грязи сжатым воздухом или безворсовой ветошью, смоченной в очистителе тормозов – это предотвратит попадание абразивных частиц в механизм. Проверьте состояние прокладки крышки: если она деформирована или имеет трещины, замените её до сборки.

Установите поршень первого цилиндра в верхнюю мёртвую точку (ВМТ) на такте сжатия. Для этого совместите метки на шкиве коленвала и крышке ГРМ, затем проверьте положение распредвала – кулачки первого цилиндра должны быть направлены вверх, не нажимая на толкатели. На двигателях с цепным приводом ГРМ дополнительно зафиксируйте цепь специальным стопором, чтобы исключить её смещение при прокручивании коленвала.

Проверьте состояние толкателей, коромысел и регулировочных шайб. На деталях не должно быть задиров, выработки или следов масляного голодания. Измерьте толщину регулировочных шайб микрометром – если она отличается от номинала более чем на 0,02 мм, шайбу следует заменить. Для двигателей с гидрокомпенсаторами убедитесь в их работоспособности: при нажатии на толкатель он должен медленно возвращаться в исходное положение без заеданий.

Подготовьте инструмент: набор щупов с шагом 0,01 мм, динамометрический ключ (для затяжки болтов крышки клапанов с моментом 8–12 Н·м), магнитный захват для извлечения шайб и ёмкость для их временного хранения. Если двигатель оснащён системой изменения фаз газораспределения (VVT-i, VANOS), отключите её электрический разъём или сбросьте давление в гидросистеме, чтобы исключить случайное срабатывание механизма во время регулировки.

Пошаговая инструкция по измерению и регулировке тепловых зазоров

Подготовьте инструменты: набор щупов (0,05–0,5 мм с шагом 0,05 мм), динамометрический ключ (момент затяжки 10–25 Н·м в зависимости от модели), микрометр для проверки толщины регулировочных шайб, пинцет или магнитный захват для извлечения шайб. Очистите клапанную крышку и прилегающие поверхности от масла и грязи – даже мелкие частицы исказят результаты. Убедитесь, что двигатель остыл до температуры окружающей среды (не выше 30°C), иначе зазоры будут завышены из-за теплового расширения деталей.

Снимите клапанную крышку, открутив крепежные болты в последовательности от краев к центру, чтобы избежать деформации прокладки. Проверните коленчатый вал до совмещения метки на шкиве с нулевой отметкой на крышке ГРМ – это положение соответствует ВМТ первого цилиндра в такте сжатия. Определите порядок регулировки клапанов по сервисной документации: для рядных 4-цилиндровых двигателей часто используется схема 1-3-4-2, для V-образных – поочередно для каждого ряда.

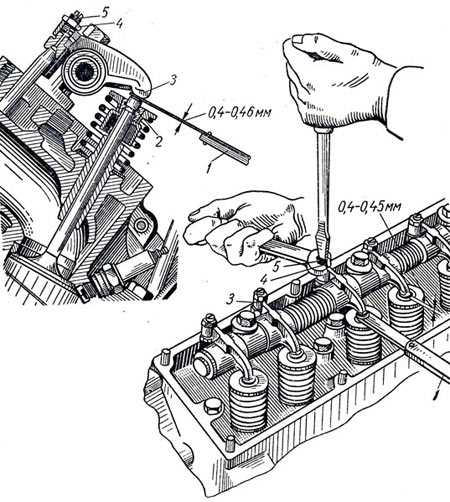

Измерьте зазоры с помощью щупа, вставляя его между кулачком распредвала и толкателем (или регулировочной шайбой). Для впускных клапанов нормативный зазор обычно составляет 0,15–0,25 мм, для выпускных – 0,25–0,35 мм (уточните значения для вашего двигателя). Если щуп проходит с легким сопротивлением – зазор в норме. При слишком свободном или тугом ходе требуется регулировка. Запишите показания для каждого клапана, отмечая отклонения.

Для регулировки снимите распредвал (если конструкция предусматривает шайбы под кулачками) или используйте специальный инструмент для фиксации толкателя. Извлеките регулировочную шайбу пинцетом, измерьте ее толщину микрометром. Рассчитайте новую толщину по формуле: H = h + (A − B), где H – новая толщина, h – старая, A – измеренный зазор, B – требуемый зазор. Установите шайбу маркировкой вниз (если предусмотрено) и повторите измерение после сборки.

Соберите узел в обратной последовательности: установите распредвал, затяните болты динамометрическим ключом с моментом, указанным в мануале (обычно 12–20 Н·м). Проверните коленвал на два оборота и повторно измерьте зазоры – они должны соответствовать норме. Установите новую прокладку клапанной крышки, нанеся герметик на проблемные участки (например, стыки с головкой блока). Запустите двигатель, прослушайте работу на предмет стуков: равномерный шум без металлических постукиваний подтвердит правильность регулировки.

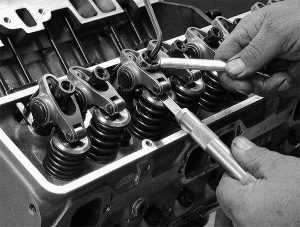

Какие ошибки чаще всего допускают при регулировке клапанов

Первая и самая распространённая ошибка – игнорирование температурного режима двигателя. Регулировку проводят либо на холодном моторе (20–25°C), либо на прогретом до рабочей температуры (80–90°C), в зависимости от требований производителя. Например, для ВАЗ-21083 зазор измеряют на холодную (0,15–0,25 мм для впуска, 0,30–0,40 мм для выпуска), а для Toyota 2JZ-GTE – на горячую (0,20–0,30 мм и 0,25–0,35 мм соответственно). Нарушение этого правила приводит к некорректным зазорам: на холодном моторе зазор будет завышен, на горячем – занижен, что вызовет стук или прогар клапанов.

Вторая ошибка – неправильный подбор щупов. Использование изношенных или неточных щупов (допуск ±0,01 мм) искажает результаты. Например, щуп 0,20 мм должен входить с лёгким сопротивлением, но не болтаться. Если щуп проходит свободно – зазор велик, если не проходит – мал. Часто механики берут щуп «на глаз», не проверяя его калибровку. Для точности рекомендуется использовать наборы с сертификатом (например, Mitutoyo или Starrett).

Третья ошибка – неверная последовательность регулировки. Клапаны регулируют строго по порядку работы цилиндров, начиная с первого. Например, для рядной «четвёрки» (порядок 1-3-4-2) сначала регулируют 1-й и 2-й клапаны первого цилиндра в ВМТ, затем проворачивают коленвал на 180° и регулируют 3-й и 1-й клапаны третьего цилиндра. Пропуск шага или неправильный поворот вала приводит к тому, что часть клапанов остаётся неотрегулированной. Для V-образных двигателей (например, ЗМЗ-406) последовательность сложнее: требуется дважды устанавливать поршень в ВМТ.

Четвёртая ошибка – чрезмерное или недостаточное затягивание контргайки. При затяжке моментом выше рекомендованного (обычно 15–25 Н·м) резьба регулировочного винта деформируется, что приводит к самопроизвольному изменению зазора. Например, для двигателей Honda D-series момент затяжки – 18 Н·м. Если гайка недотянута, винт ослабнет под вибрацией, и зазор увеличится. Для контроля используют динамометрический ключ.

Пятая ошибка – пренебрежение проверкой состояния деталей ГРМ. Изношенные толкатели, коромысла или распредвал искажают зазоры даже при правильной регулировке. Например, при износе кулачка распредвала на 0,1 мм зазор может уменьшиться на 0,05–0,07 мм. Перед регулировкой проверяют биение распредвала (допуск 0,02–0,03 мм), износ толкателей (максимум 0,05 мм) и наличие задиров на шейках. При превышении допусков детали заменяют.

Шестая ошибка – неучёт теплового расширения материалов. В двигателях с алюминиевой ГБЦ (например, Subaru EJ20) зазоры на холодную больше, чем на горячую, из-за разницы коэффициентов расширения алюминия и стали. Если регулировать такие моторы по «горячим» допускам на холодную, зазоры окажутся занижены. Для алюминиевых головок зазоры на холодную обычно на 0,05–0,10 мм больше, чем на горячую.

Седьмая ошибка – игнорирование гидрокомпенсаторов. В двигателях с гидрокомпенсаторами (например, BMW N52) регулировка не требуется, но часто механики пытаются «подтянуть» зазоры, что приводит к разрушению компенсаторов. Перед регулировкой проверяют наличие гидрокомпенсаторов по мануалу. Если они есть – зазоры не регулируют, а проверяют их работоспособность (должны «выбирать» зазор за 2–3 секунды при запуске).

Восьмая ошибка – отсутствие повторной проверки. После регулировки зазоры проверяют дважды: сразу после настройки и после запуска двигателя. Например, в моторах с цепным приводом ГРМ (Mercedes M272) цепь может слегка растянуться после запуска, изменив фазы и зазоры. Повторная проверка выявляет отклонения, которые устраняют до окончательной сборки.
