Прямой впрыск топлива что это

Прямой впрыск топлива (GDI – Gasoline Direct Injection) – технология, при которой бензин подается непосредственно в камеру сгорания под высоким давлением (до 200 бар), минуя впускной коллектор. В отличие от распределенного впрыска, где топливо смешивается с воздухом до поступления в цилиндр, GDI обеспечивает более точное дозирование и оптимальное распыление. Это достигается за счет форсунок с многоточечным распылением и топливного насоса высокого давления, работающего в паре с системой управления двигателем.

Ключевое отличие GDI – возможность работы в двух режимах: гомогенном (равномерная смесь) и послойном (обедненная смесь в зоне свечи зажигания). В послойном режиме топливо впрыскивается на такте сжатия, создавая локально обогащенную смесь вокруг свечи, что снижает расход топлива на 10–15% при частичных нагрузках. Однако для этого требуется высокая степень сжатия (до 12:1) и точный контроль момента впрыска, иначе возрастает риск детонации.

Преимущества GDI включают повышение мощности на 5–10% за счет лучшего наполнения цилиндров и снижение вредных выбросов на 20–30% благодаря более полному сгоранию. Однако технология предъявляет жесткие требования к качеству топлива: октановое число не ниже 95, минимальное содержание серы (до 10 ppm) и отсутствие механических примесей. При использовании низкокачественного бензина форсунки быстро засоряются, что приводит к падению мощности и увеличению расхода на 3–5 л/100 км.

Для продления ресурса системы рекомендуется использовать топливные присадки с моющими компонентами (например, на основе полиэфираминов) каждые 10 000 км и избегать коротких поездок, при которых конденсат в топливной рампе ускоряет коррозию. Также критически важна своевременная замена топливного фильтра (каждые 30 000 км) и очистка форсунок ультразвуком при пробеге свыше 80 000 км.

Прямой впрыск топлива: принцип работы и преимущества

Прямой впрыск топлива (GDI – Gasoline Direct Injection) подает бензин непосредственно в камеру сгорания под давлением до 200 бар через форсунки с многоточечным распылением. В отличие от распределенного впрыска, где топливо смешивается с воздухом во впускном коллекторе, GDI обеспечивает точное дозирование и оптимальное распределение смеси в цилиндре. Это достигается за счет электронного управления форсунками с частотой до 3000 импульсов в секунду, что позволяет адаптироваться к режимам работы двигателя в реальном времени.

Ключевое отличие GDI – возможность послойного смесеобразования. На малых нагрузках топливо впрыскивается в конце такта сжатия, образуя обогащенную смесь у свечи зажигания и обедненную по краям камеры. Это снижает расход топлива на 10–15% по сравнению с традиционными системами, особенно в городском цикле. На высоких оборотах впрыск происходит на такте впуска, обеспечивая гомогенную смесь для максимальной мощности.

Преимущества GDI включают повышение термического КПД двигателя до 38–40% (против 30–35% у распределенного впрыска). Это достигается за счет лучшего охлаждения заряда при испарении топлива в цилиндре, что позволяет увеличить степень сжатия до 12–14:1 без риска детонации. Дополнительно снижаются насосные потери, так как дроссельная заслонка открывается шире для поддержания требуемого крутящего момента.

Системы GDI требуют топлива с октановым числом не ниже 95 и чувствительны к качеству бензина. При использовании низкооктанового топлива или загрязненного бензина возрастает риск образования нагара на впускных клапанах и поршнях из-за отсутствия промывки их топливом. Производители рекомендуют применять моющие присадки каждые 5–7 тысяч километров и использовать топливные фильтры с тонкостью отсева 5–10 микрон.

Для продления ресурса двигателей с GDI критически важна своевременная замена масла – не реже чем каждые 10 тысяч километров, так как продукты сгорания обогащенной смеси ускоряют окисление смазочного материала. Также необходимо контролировать состояние свечей зажигания: износ электродов приводит к пропускам зажигания и неполному сгоранию топлива, что увеличивает нагрузку на каталитический нейтрализатор.

Несмотря на высокую эффективность, GDI уступает распределенному впрыску в простоте обслуживания и стоимости ремонта. Замена форсунок обходится в 15–25 тысяч рублей за штуку, а диагностика требует специализированного оборудования для проверки давления в топливной рампе и анализа формы факела распыла. Однако при соблюдении регламента технического обслуживания ресурс двигателей с GDI достигает 250–300 тысяч километров без капитального ремонта.

Как устроена система прямого впрыска топлива в двигателе

Система прямого впрыска (GDI – Gasoline Direct Injection) подает топливо непосредственно в камеру сгорания под высоким давлением, в отличие от традиционного распределенного впрыска, где бензин смешивается с воздухом во впускном коллекторе. Давление в топливной рампе достигает 100–200 бар, что обеспечивает мелкодисперсное распыление и точное дозирование. Форсунки, установленные в головке блока цилиндров, управляются электронным блоком (ЭБУ) с частотой до 3000 импульсов в секунду, синхронизируясь с тактами работы двигателя.

Топливный насос высокого давления (ТНВД) – ключевой элемент системы, создающий необходимое давление. В большинстве современных двигателей используется плунжерный насос с механическим приводом от распредвала или электрическим управлением. Например, в двигателях Volkswagen EA211 TSI применяется двухплунжерный ТНВД с регулировкой давления через клапан дозирования топлива (Fuel Metering Valve), что снижает энергопотери на 15–20% по сравнению с одноплунжерными аналогами.

Форсунки прямого впрыска работают в экстремальных условиях: температура в камере сгорания превышает 1000°C, а давление – 100 бар. Для защиты от перегрева и коксования используются многослойные сопла с покрытием из нитрида титана или алмазоподобного углерода. В системах с послойным смесеобразованием (например, у Toyota D-4) форсунки имеют до 12 отверстий диаметром 0,1–0,2 мм, что позволяет формировать оптимальную топливную пленку даже на режимах частичной нагрузки.

ЭБУ анализирует данные с датчиков: положения коленвала, расхода воздуха (MAF), кислорода (лямбда-зонды), детонации и температуры. На основе этих параметров рассчитывается момент впрыска, его продолжительность и количество топлива. В турбированных двигателях (например, BMW N55) применяется двухфазный впрыск: первая порция топлива подается на такте впуска для охлаждения воздуха, вторая – перед зажиганием для стабильного сгорания.

Система требует топлива с октановым числом не ниже 95 и периодической очистки форсунок. Загрязнение сопел нагаром снижает эффективность распыла на 30–40%, что приводит к детонации и росту расхода на 5–7%. Для профилактики рекомендуется использовать присадки на основе полиэфираминов (например, Liqui Moly Jectron) каждые 10 000 км или проводить ультразвуковую очистку форсунок при пробеге 50 000–70 000 км.

Отказ одного из компонентов (ТНВД, форсунки, датчика давления) приводит к аварийному режиму работы двигателя. Диагностика проводится сканером по кодам ошибок (P0087 – низкое давление топлива, P219A – дисбаланс топливовоздушной смеси). При замене форсунок требуется их адаптация через ЭБУ с помощью специального оборудования (например, Launch X-431), иначе возможны пропуски зажигания и неравномерная работа двигателя.

Основные компоненты системы прямого впрыска и их функции

Система прямого впрыска топлива (GDI) состоит из компонентов, каждый из которых решает строго определённую задачу. Ключевые элементы:

• Топливный насос высокого давления (ТНВД) – создаёт давление до 200 бар (в современных системах – до 350 бар), необходимое для преодоления сопротивления в камере сгорания. Работает синхронно с фазами двигателя, подавая топливо в рампу с минимальными пульсациями.
• Топливная рампа (рейка) – распределяет топливо под высоким давлением между форсунками. Оснащена датчиком давления для корректировки подачи в реальном времени. Объём рампы рассчитывается исходя из максимального расхода топлива двигателем.
• Форсунки прямого впрыска – пьезоэлектрические или электромагнитные устройства, дозирующие топливо с точностью до 0,5 мг за цикл. Распыляют топливо под углом 60–90° для оптимального смесеобразования. Срок службы – 100–150 тыс. км, но зависит от качества бензина.

Датчики системы обеспечивают обратную связь для точного управления впрыском. Основные из них:

1. Датчик давления топлива – отслеживает давление в рампе с погрешностью ±1%. При отклонении более 5% от заданного значения ЭБУ переводит двигатель в аварийный режим.
2. Датчик кислорода (лямбда-зонд) – анализирует состав отработавших газов. Широкополосные датчики (до 3000 Гц) позволяют корректировать состав смеси с точностью до 0,01 λ.
3. Датчик положения коленвала – синхронизирует впрыск с тактами двигателя. Погрешность в 0,1° может привести к детонации или пропускам зажигания.

Электронный блок управления (ЭБУ) – центральный процессор системы, обрабатывающий данные с датчиков и управляющий форсунками. Алгоритмы адаптивного впрыска учитывают температуру воздуха, нагрузку на двигатель и износ компонентов. Например, при холодном пуске ЭБУ увеличивает давление топлива на 30–50% для стабильного воспламенения. Современные системы поддерживают до 5 фаз впрыска за цикл, включая предварительный впрыск для снижения шума и основной – для максимальной мощности.

Вспомогательные элементы повышают надёжность и эффективность работы:

• Регулятор давления топлива – поддерживает заданное давление в рампе, сбрасывая излишки обратно в бак. Механические регуляторы уступают электронным по точности (±2% против ±0,5%).
• Фильтр тонкой очистки – задерживает частицы размером от 5 мкм. Засорение фильтра на 20% снижает производительность ТНВД на 10–15%.
• Клапан адсорбера – управляет подачей паров топлива из угольного фильтра в цилиндры, предотвращая их попадание в атмосферу. Работает в импульсном режиме с частотой до 10 Гц.

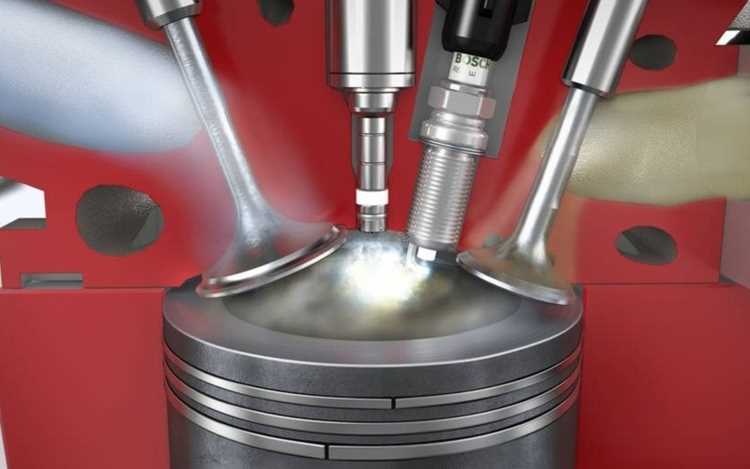

Сравнение прямого впрыска с распределённым: ключевые отличия

Прямой впрыск (GDI) подаёт топливо непосредственно в камеру сгорания под давлением до 200 бар, тогда как распределённый (MPI) – во впускной коллектор при 3–5 барах. Это позволяет GDI точнее дозировать топливо на каждом такте, снижая расход на 10–15% в городском цикле и до 20% на трассе. MPI проигрывает в эффективности из-за оседания топливной плёнки на стенках коллектора, особенно при холодном пуске, что увеличивает выбросы CO на 8–12% по сравнению с GDI.

Температурный режим работы систем отличается радикально: форсунки GDI выдерживают до 1000°C, а MPI – не более 150°C. Это даёт прямому впрыску преимущество в мощности (до +15% на высоких оборотах) и возможности работы на обеднённых смесях (λ=1,4–1,6 против λ=1,1–1,3 у MPI). Однако GDI требует топлива не ниже АИ-95 с минимальным содержанием серы (до 10 ppm), иначе риск закоксовки форсунок возрастает в 3–4 раза.

Надёжность MPI выше за счёт простоты конструкции: отсутствие высокого давления и прямого контакта форсунок с горячими газами снижает износ. Средний ресурс MPI-системы – 250–300 тыс. км без обслуживания, GDI требует чистки форсунок каждые 60–80 тыс. км (стоимость процедуры – 15–25 тыс. рублей). Для эксплуатации в условиях пыльных дорог или при частых коротких поездках MPI предпочтительнее, так как GDI склонен к образованию нагара на клапанах из-за отсутствия топливной «промывки».

Почему прямой впрыск повышает мощность двигателя

Прямой впрыск топлива (GDI) увеличивает мощность за счёт оптимизации процесса сгорания. В отличие от распределённого впрыска, где топливо подаётся во впускной коллектор, GDI впрыскивает бензин непосредственно в камеру сгорания под давлением до 200 бар. Это позволяет:

• Точно дозировать топливо на каждом такте, адаптируясь к нагрузке и оборотам.
• Создавать послойное смесеобразование – в зоне свечи зажигания формируется обогащённая смесь, а у стенок цилиндра – обеднённая, что снижает тепловые потери.
• Повышать степень сжатия до 12–14:1 без риска детонации, так как впрыск охлаждает воздух в цилиндре, снижая температуру на 20–30°C.

Результат – рост термического КПД на 5–10% и увеличение крутящего момента на низких оборотах (до 15% при 2000–3000 об/мин). Например, двигатель BMW N55 с прямым впрыском выдаёт 306 л.с. против 265 л.с. у предшественника с распределённым впрыском при том же объёме 3.0 л.

Ещё один фактор – возможность реализовать многофазный впрыск. Современные системы GDI способны выполнять до 5 впрысков за цикл, что позволяет:

1. Предварительно охлаждать камеру сгорания для снижения детонации.
2. Корректировать состав смеси в реальном времени при резком ускорении.
3. Улучшать распыление топлива за счёт дробления основной дозы на мелкие порции, повышая полноту сгорания.

Например, у двигателя Mercedes M256 (3.0 л) многофазный впрыск увеличивает мощность на 10% при сохранении расхода топлива на уровне 8,5 л/100 км в смешанном цикле.

Ключевое преимущество GDI – возможность работы на сверхбедных смесях (λ > 1,5) в режиме частичных нагрузок. Это достигается за счёт послойного смесеобразования и высокого давления впрыска, обеспечивающего мелкодисперсное распыление (капли размером 10–20 мкм). В таких режимах двигатель потребляет на 15–20% меньше топлива, а при переходе на обогащённую смесь (λ ≈ 0,9) мгновенно развивает максимальную мощность. Технология особенно эффективна в турбированных агрегатах: например, у Volkswagen EA888 Gen.3B прирост мощности составляет 12% по сравнению с версией без прямого впрыска при том же наддуве.

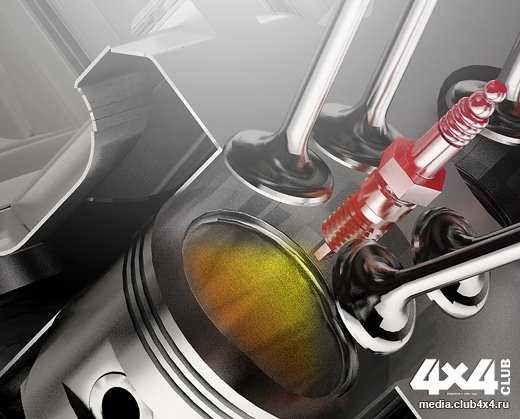

Как прямой впрыск влияет на расход топлива и выбросы

Прямой впрыск топлива (GDI) снижает расход бензина на 10–15% по сравнению с распределённым впрыском за счёт точного дозирования и оптимального смесеобразования. Система подаёт топливо непосредственно в камеру сгорания под высоким давлением (до 200 бар), что улучшает испаряемость и равномерность распределения смеси. Это позволяет двигателю работать на обеднённых смесях (λ > 1) без потери мощности, что напрямую сокращает потребление топлива в городском цикле на 8–12% и на трассе – до 5–7%.

Эффективность сгорания в GDI-двигателях достигает 38–42%, тогда как у традиционных систем с распределённым впрыском этот показатель редко превышает 35%. Повышение КПД обусловлено снижением тепловых потерь: топливо впрыскивается в момент максимального сжатия, что минимизирует контакт со стенками цилиндра и предотвращает неполное сгорание. Результат – уменьшение выбросов CO₂ на 5–10 г/км в зависимости от режима эксплуатации.

Однако прямой впрыск увеличивает выбросы твёрдых частиц (PM) в 5–10 раз по сравнению с распределённым впрыском из-за неравномерного распределения топлива в камере сгорания. В зонах с низкой температурой (например, у стенок цилиндра) образуются локальные очаги богатой смеси, что приводит к сажеобразованию. Для решения проблемы современные GDI-двигатели оснащаются сажевыми фильтрами (GPF) и двухступенчатым впрыском, снижающим концентрацию PM на 90–95%.

Оптимизация фаз газораспределения и давления впрыска позволяет сократить выбросы NOₓ на 20–30%. В режиме частичной нагрузки система переходит на ранний впрыск (до 30° до ВМТ), формируя гомогенную смесь, что снижает температуру сгорания и образование оксидов азота. При высоких нагрузках применяется поздний впрыск (после 10° до ВМТ), обеспечивающий послойное смесеобразование и стабильное горение при λ = 1,5–2,0.

Экономия топлива в GDI-двигателях наиболее заметна при холодном пуске: время прогрева сокращается на 30–40%, а выбросы CO и CH снижаются на 15–25%. Это достигается за счёт возможности запуска на обеднённой смеси (λ = 1,2–1,4) без риска пропусков зажигания. Однако при эксплуатации в условиях низких температур (< –10°C) эффективность системы падает из-за ухудшения испаряемости топлива, что требует корректировки угла опережения зажигания и давления впрыска.

Для поддержания заявленных показателей расхода и экологичности GDI-двигатели нуждаются в регулярной очистке форсунок и камеры сгорания. Отложения на распылителях форсунок (до 50 мкм за 20 000 км) увеличивают расход топлива на 3–5% и выбросы NOₓ на 10–15%. Рекомендуется использовать топливные присадки на основе полиэфираминов (PEA) каждые 10 000 км или проводить ультразвуковую очистку форсунок при пробеге свыше 50 000 км.

При выборе автомобиля с GDI-двигателем учитывайте, что реальный расход топлива зависит от стиля вождения: агрессивное ускорение увеличивает потребление на 15–20%, а движение на постоянной скорости (90–110 км/ч) позволяет достичь паспортных значений. Также критично качество топлива: использование бензина с октановым числом ниже 95 (для двигателей с компрессией > 11:1) приводит к детонации, росту расхода на 8–12% и увеличению выбросов CO на 25–30%.

Типичные неисправности систем прямого впрыска и их диагностика

Системы прямого впрыска топлива (GDI) подвержены специфическим неисправностям, обусловленным высоким давлением (до 200 бар), прецизионной механикой форсунок и агрессивными условиями эксплуатации. Наиболее распространённые дефекты связаны с засорением форсунок, износом топливного насоса высокого давления (ТНВД) и нагарообразованием на впускных клапанах. Диагностика требует комплексного подхода: сканирование ошибок OBD-II, анализ давления в топливной рампе и проверка работы форсунок на стенде.

Засорение форсунок – ключевая проблема GDI. Частицы размером 5–10 мкм, содержащиеся в некачественном топливе, оседают на распылителях, нарушая форму факела. Симптомы: пропуски зажигания (коды P0300–P0306), повышенный расход топлива (на 15–20%), неровная работа на холостом ходу. Для диагностики используют тест баланса цилиндров: при отключении форсунки неисправного цилиндра обороты двигателя падают менее чем на 50 об/мин (норма – 80–120 об/мин).

Износ ТНВД проявляется падением давления в рампе ниже 50 бар на холостом ходу (при норме 50–150 бар). Причины: низкое качество масла (загрязнение плунжерных пар), эксплуатация на «сухом» баке (менее 10 л топлива). Диагностика включает проверку давления манометром с диапазоном до 300 бар и анализ шумов насоса – металлический стук на высоких оборотах указывает на износ подшипников. Замена ТНВД требует обязательной промывки топливной системы и обновления фильтра тонкой очистки.

Нагар на впускных клапанах образуется из-за отсутствия «промывки» бензином (в отличие от распределённого впрыска). Отложения толщиной 1–2 мм снижают наполнение цилиндров на 10–15%, вызывая детонацию и потерю мощности. Диагностика: эндоскопический осмотр через свечные колодцы или проверка компрессии (разброс более 1 бара между цилиндрами). Удаление нагара возможно только механическим способом – пескоструйной обработкой или ультразвуковой очисткой.

Неисправности датчиков системы GDI приводят к критическим сбоям. Датчик давления топлива (обычно встроен в рампу) при выходе из строя вызывает аварийный режим с ограничением оборотов до 3000 об/мин. Проверка: сравнение показаний сканера с эталонными значениями (например, 3,5–4,5 В при 100 бар). Датчик положения распредвала (Hall-эффект) при сбое провоцирует ошибку P0016 – диагностируется осциллографом по форме сигнала (должен быть прямоугольным, 0–5 В).

Утечки в топливной системе под высоким давлением опасны возгоранием. Типичные места: уплотнительные кольца форсунок, соединения рампы, корпус ТНВД. Симптомы: запах бензина в салоне, повышенный расход, ошибки P0190–P0193. Диагностика: визуальный осмотр с использованием ультрафиолетового красителя в топливе (обнаруживает микротрещины) или проверка герметичности азотом под давлением 250 бар. Ремонт требует замены уплотнений и обязательной проверки на стенде.

Электрические неисправности форсунок GDI часто связаны с обрывом обмотки или коротким замыканием. Симптомы: ошибки P0201–P0206, отсутствие реакции на педаль газа. Диагностика: проверка сопротивления (1,0–2,0 Ом для низкоомных форсунок) и осциллограммы управляющего сигнала (должен быть прямоугольным, 60–80 В). При замене форсунок обязательна перепрошивка ЭБУ с адаптацией коррекции впрыска – иначе возможны перебои в работе двигателя.

Профилактика неисправностей GDI включает замену топливного фильтра каждые 30 000 км, использование масла спецификации не ниже API SN/CF и заправку бензином с октановым числом не ниже 95. Для двигателей с пробегом свыше 100 000 км рекомендуется промывка форсунок каждые 20 000 км и добавление в топливо очистителей на основе полиэфираминов (например, Liqui Moly Jectron). Игнорирование регламента приводит к росту затрат на ремонт в 3–5 раз.
